經過了前後2個月的的測試，及逐個測量挑選QS27-1管子的好壞，終於先測好了120支管子
IN-12A
QS27-1套件
使用遙控器調整時間等功能
顯示為24/12小時制可切換
可顯示年份，月日星期(自動換算農曆)
附設置溫度探頭功能，可顯示室內溫度。
有時2組鬧鐘蜂鳴器。
數字顯示法有三種(外加新功能呼吸法,心跳法2種顯示法)
成品NT$4300
想要自己Diy輝光管的網友...安裝前請一定先看此篇一下---活化NIXIE TUBE
還有~您要對基本的電學有少許的概念，我才好與您在線上溝通研究

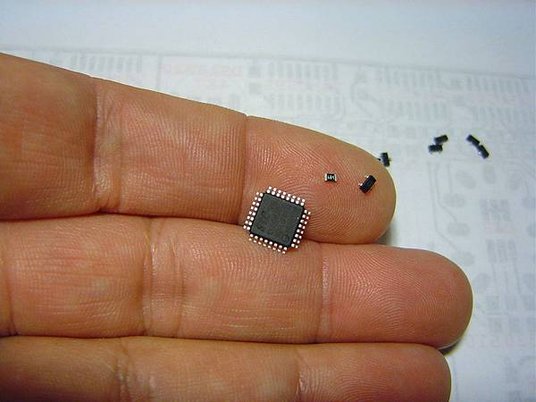

請看一下...0805的電阻規格非常的小，比螞蟻大一些些而已!
以要製作的朋友要確認自己有焊接貼片零件的功力喔!
大家最常問的問題~都是關於貼片零件的標示上的不瞭解~這裡貼出與線路圖上的對照數值

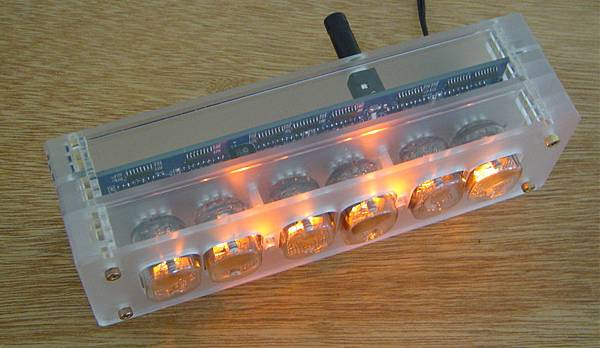

雷射切割的壓克力組合外盒，及6支Nixie Tube QS27-1的管子
PS: 也可以用蘇聯的IN-12A管子
這次升壓線路採用MC34063，並強化了次部份的電流供應及效率
有PDF 檔的PCB 零件安裝位置及線路圖，也會準備好大型的實體照片提供給網友製作

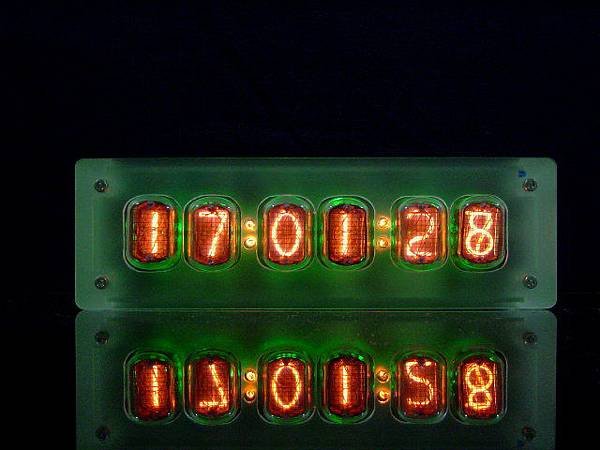

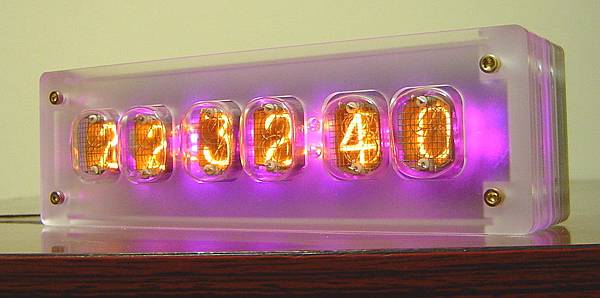

完成品如下
數字管及LED 燈是可以分別完全關閉的
LED燈可以調整為固定一種顏色閃爍或是全彩閃爍、及5段光度大小調整
QS27-1 字體方圓
