0.3mm鍍銀線12條3股編織的IE80(IE8) 耳機線推薦!
12條分4條一股3股編法
再分6條左右2聲道(=12條),2條一組3股編法,取3正3負一聲道
=============================================================
之前先以"對岸"網友8條4股編織法試做了此條線材---失望!
除了美觀度及使用感覺一級棒+高音表現優...其餘的方面中音厚度沒比原廠線好(但音色還可以),
最大的敗筆在低頻...少太多了! 就是所謂的 "女神線"...? 海洋之心...? 等等這類的耳機升級線啦!
下圖為8條編的---嘗試了...失望!
8條分四股編--在主線方面我想是沒問題的
線材本身的材質也非常好(下圖)鍍銀線非常細,細如蠶絲般,用手觸摸非常柔軟不易斷我覺得像是類似醫
療上儀器使用的合金線;照道理這類線,阻抗較高些低頻應不會少才對!0.3mm的細線裡還有一股絕緣的內
線,用烙鐵要超過280度該批覆層(鐵弗 龍?)才會溶化,所以我都先用300度的高溫先快速的將此線頭用銲
錫先點焊一下,讓內線與外層的導線短路。另外順便提一下耳機線請想成如喇叭線...一邊是3.5mm公
插頭另一邊是耳機請別再問我方向性...我看太多的廣告用語把大家搞迷糊了!至於要不要屏蔽?我的說法
也同我再製作喇叭線時的介紹說明一樣...這裡訊號已經被放大成電力,比較不受雜訊的干擾,我不認為加屏
蔽有多大效果,當然您要加上也是可以,並不違反理論上的原則,或許有人多少也會聽出有點差異,看個人吧!
所以我想低音不良的問題還是在分左右聲道時,只剩4條0.3mm細線編織下形成的問題...
嗯用放大鏡檢視下,果然很多節點都對絞了!
8條4股編的線材很漂亮---聲音不及格! 浪費了可惜!
=============================================================
難忘此線的優美的身型,優異的高頻,有質感的人聲再來一次吧!!!
想到之前用古河線做家用訊號線3股12條編織法,音場與3頻表現最優異,所以...
介紹12條分3股編織這個製作方式介紹一下聲音真不錯!
低頻終於出來了人聲厚度剛好! 尤其在高頻與音場方面,是原廠線望塵莫及的! PS:這是我個人的看法.
對於此線做出的耳機線美觀度實在難忘!而且柔軟好使用佩帶.

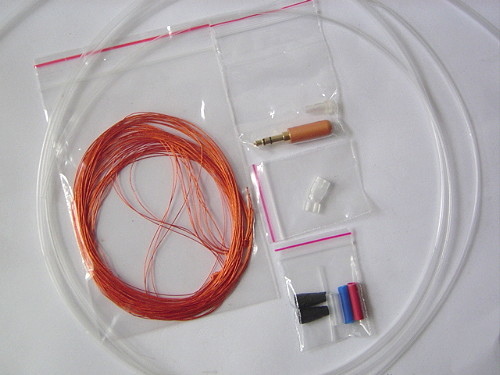

再準備一份先要做的材料
A: 12條0.3mm 進口鍍銀合金線材
B: 3.5mm耳機公插頭(金桔色+透明尾套)
C: 2種超薄熱縮膜各一米+藍、紅、透明背膠厚熱縮膜
D: 透明分線器
E: IE8(IE80)插針一對
算了一下材料費約NT700800元,還可以接受!

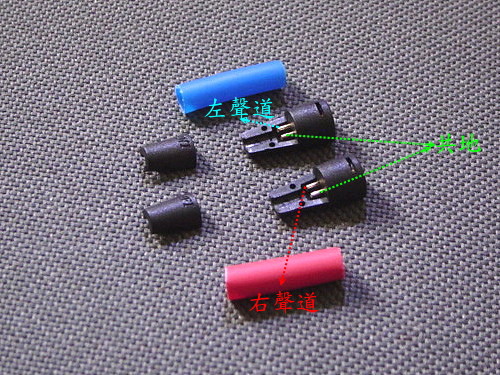

先介紹一下IE80 IE8 的耳機插頭定義(如下圖)
IE8 IE80的設計很好可以自己diy幾組線材來換著聽,原廠線也可以保存不用破壞!
換裝的插頭是鍍金的---這些小東西都賣的好貴阿!嗯開模成本的關西吧!

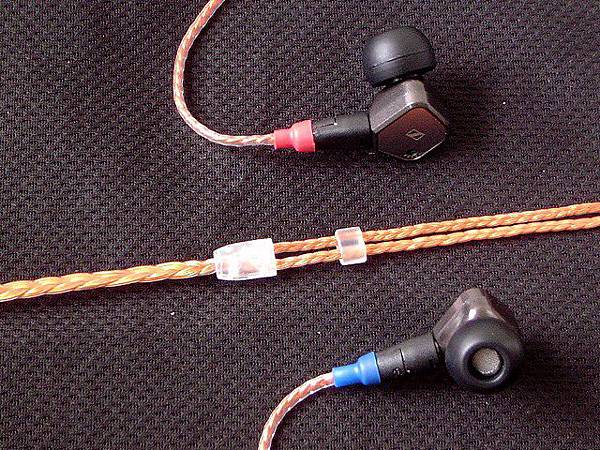

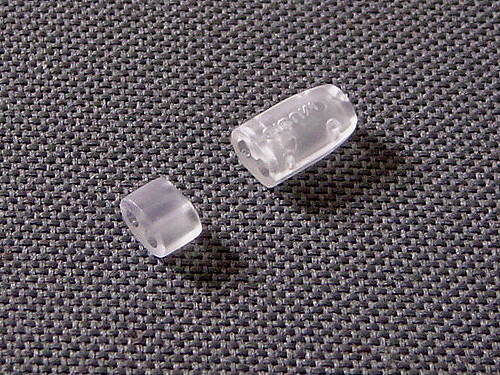

分線器近照

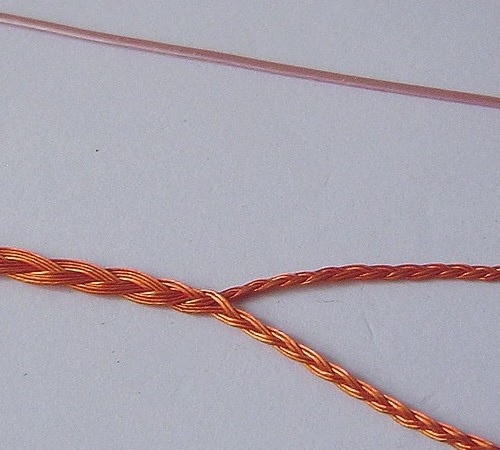

下圖中粉紅的粗線是0.9mm的古河線可以對比出次線0.3mm的一條粗細度

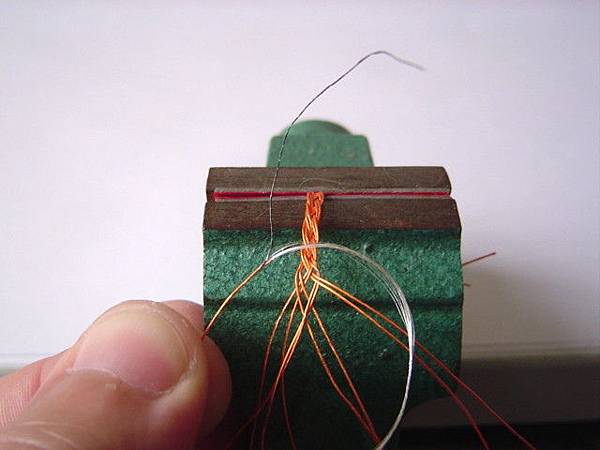

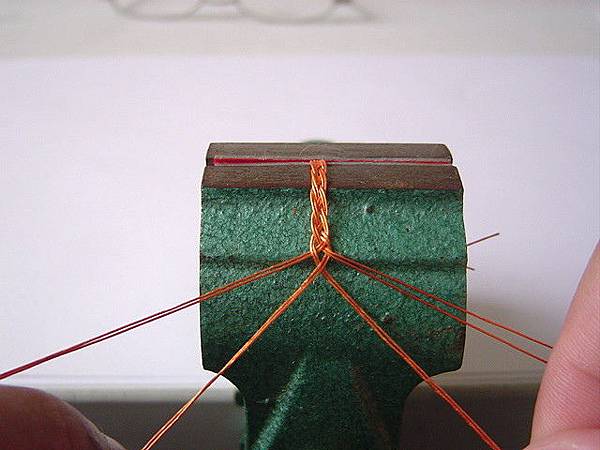

3股編法如編小女孩頭髮一樣,很簡單不再贅敘!

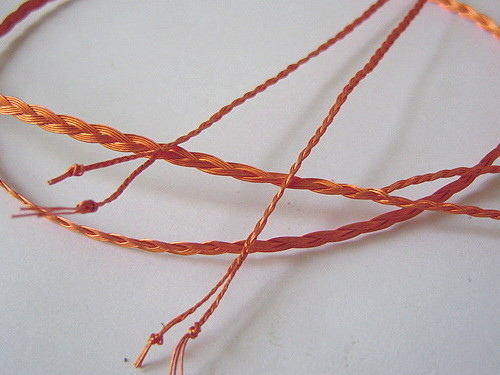

4條合金線為一股 分3股編...

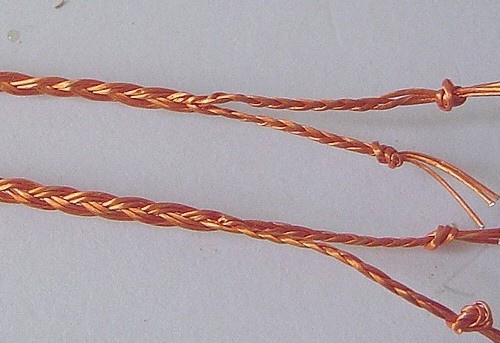

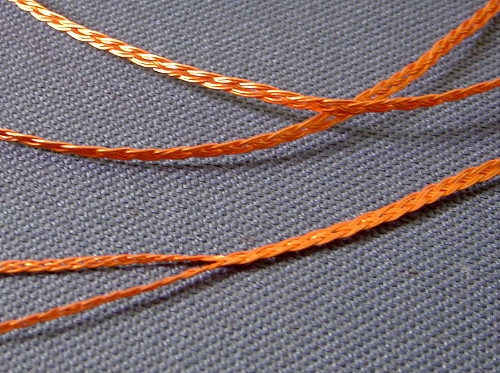

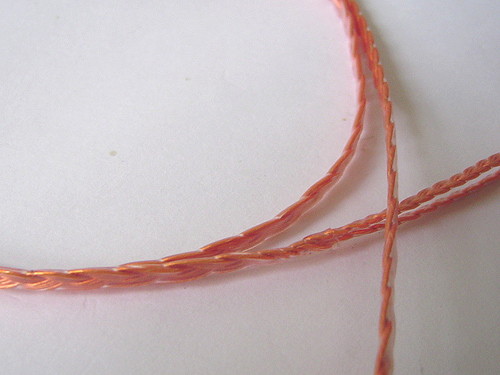

再分線為6條 x 2聲道;2條成一股3股編(下圖)

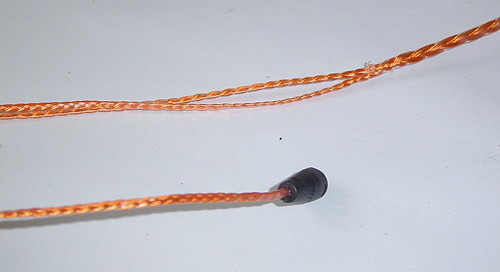

完成整線的編織
套上附的1米2種規格透明超薄熱縮套用熱風收縮管套

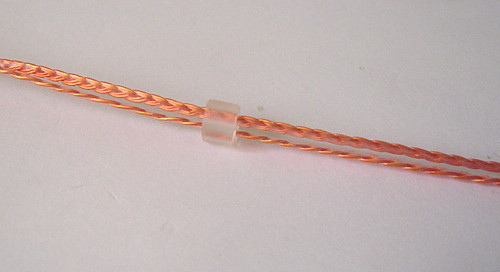

先將分線控制滑套先套入(此時2聲道已用透明熱縮膜保護了,下圖看不太出來...)
再將左右聲道的正負級上錫(2正+2負級)
我在前面又多加了一節透熱縮管,此段熱縮管在加熱後可以彎成弧形變於佩帶在耳朵上(我不喜歡用耳掛)

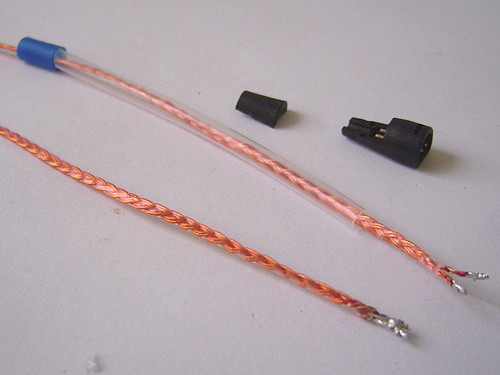

藍色的背膠超厚型熱縮膜也要先套入,藍色為左聲道,紅色為又聲道!
參考上面的照片圖示,將正負級焊上

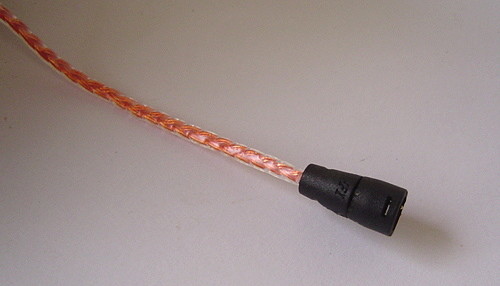

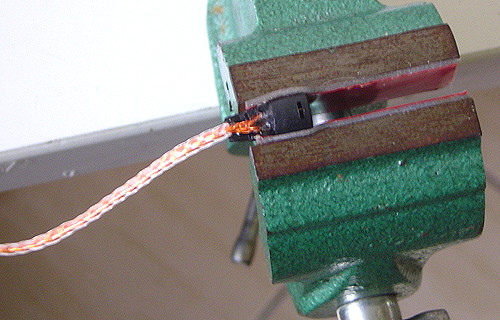

蓋上插PIN上蓋6條一聲道粗細正好和IE80的插針器

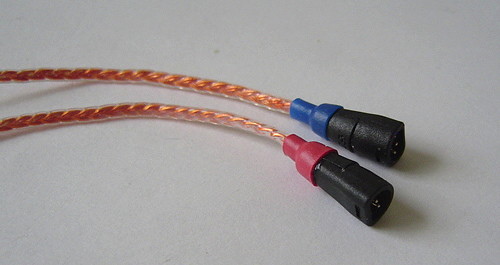

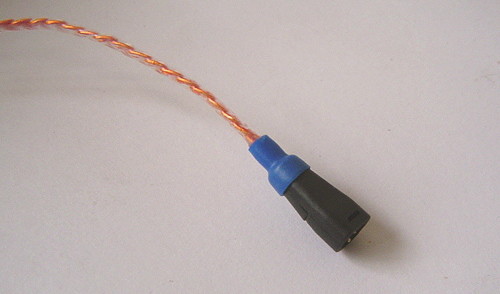

推上背膠藍色熱縮膜固定在自己需要的位置
另一聲道依法照做!

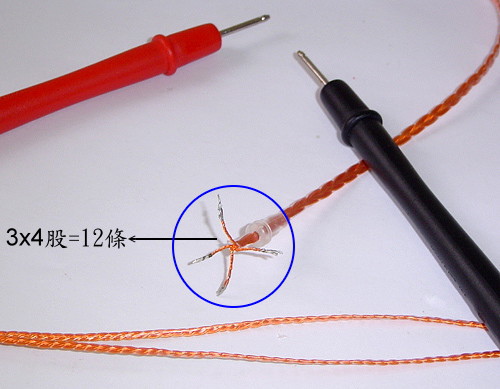

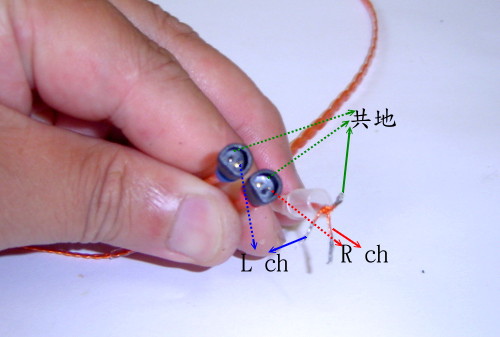

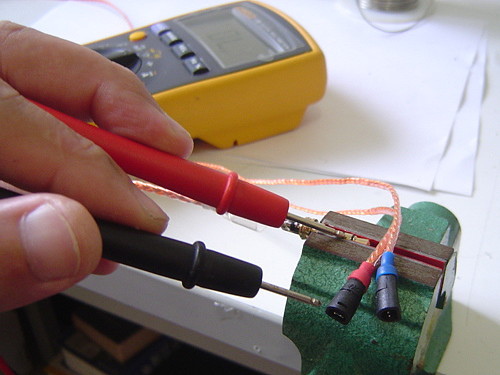

再來用電表找出對應上圖的4插針對應線
所以應該為有3條共通短路的,有4股相對應(下圖)
再如下圖將共地端先焊在一起---所以變成L ch(左) R ch(右)+共地 3組線了,這樣才能焊上3.5mm頭

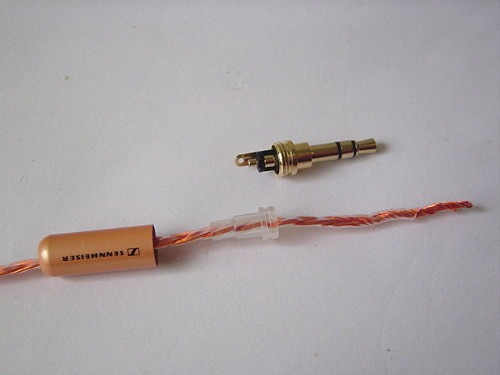

ok!準備3.5mm頭,套件挑選了跟線身一樣的金桔色很搭!
記的---要先將3.5mm頭的銅管先穿入線內,還有透明尾套及透明背膠超厚熱縮套都要先套入

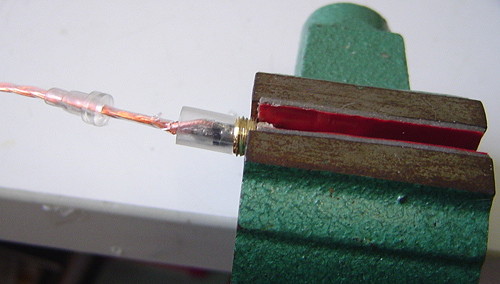

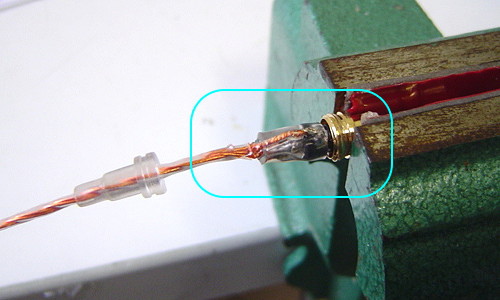

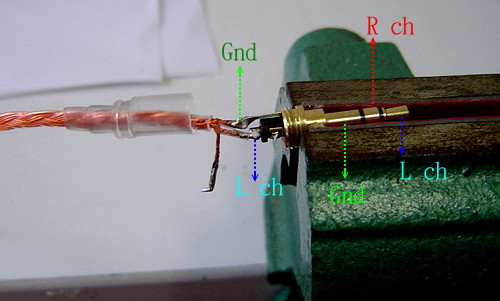

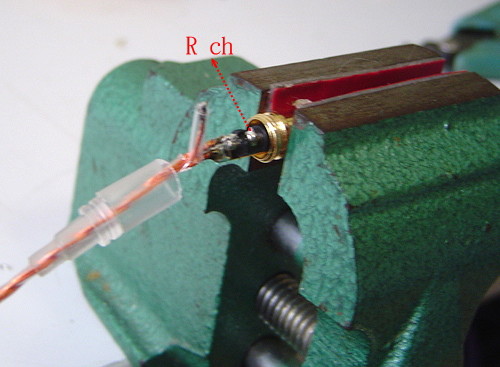

參考下圖焊接---因為此3.5mm頭很小,所以我在L ch與R ch的焊點線上都有套入熱縮膜絕緣!
看圖
再次用電表確認焊接是否良好!

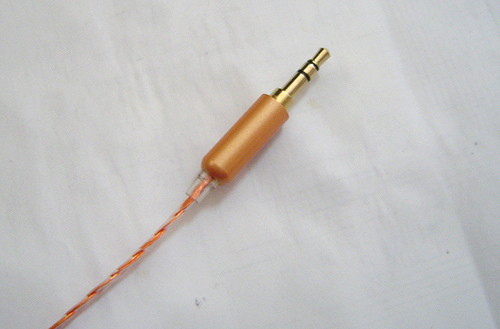

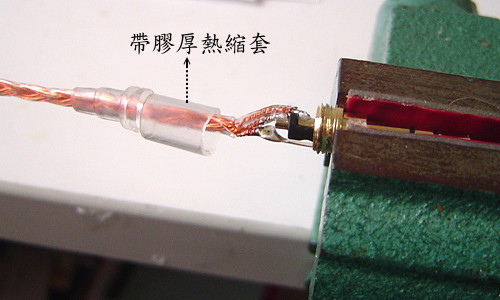

推上背膠透明超厚熱縮套
背膠熱縮套固定--- 用這固定比用熱熔膠好太多了!

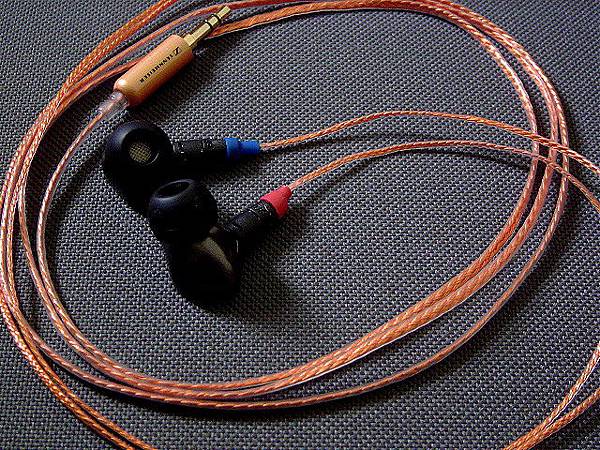

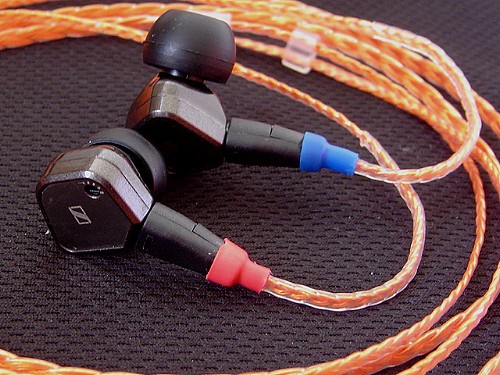

完工啦!

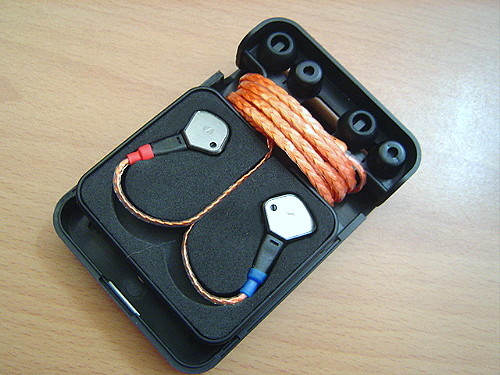

這個收納盒我都沒用---還是直接用手捲一捲放在透明拉鍊袋內...最快又方便!
============================================================

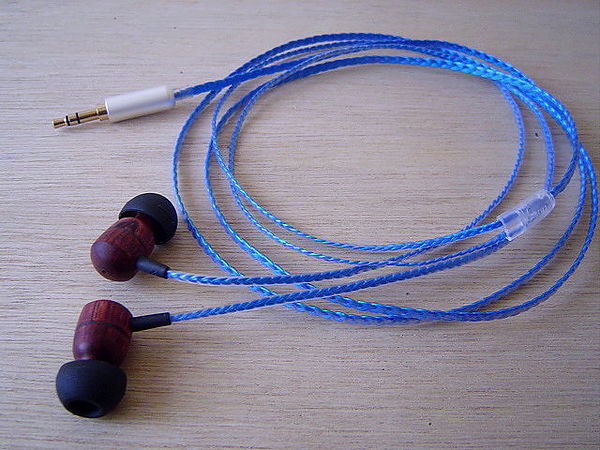

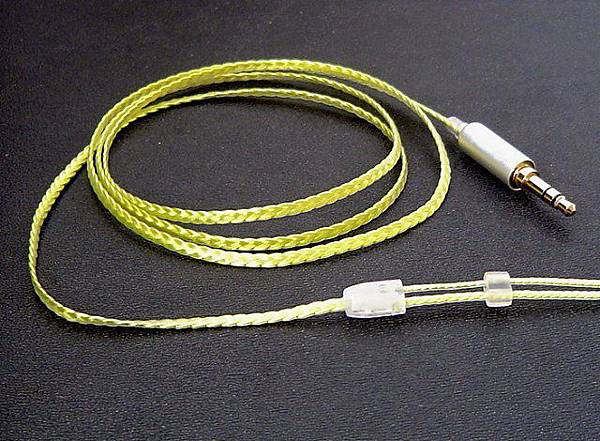

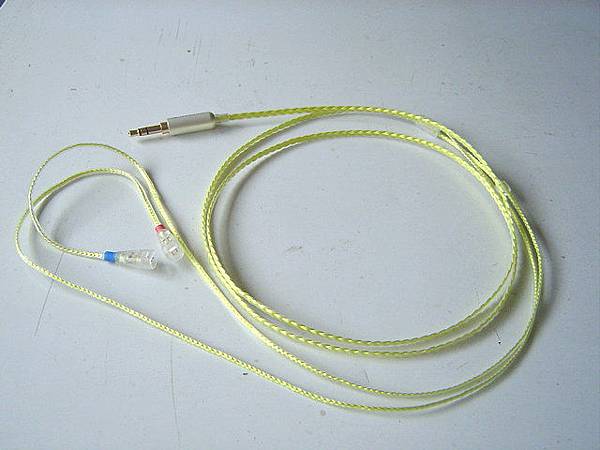

各種顏色合金線編制的耳機線
