CRC DIY

採購材料

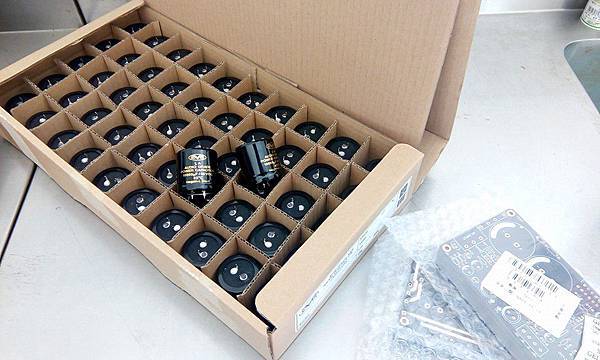

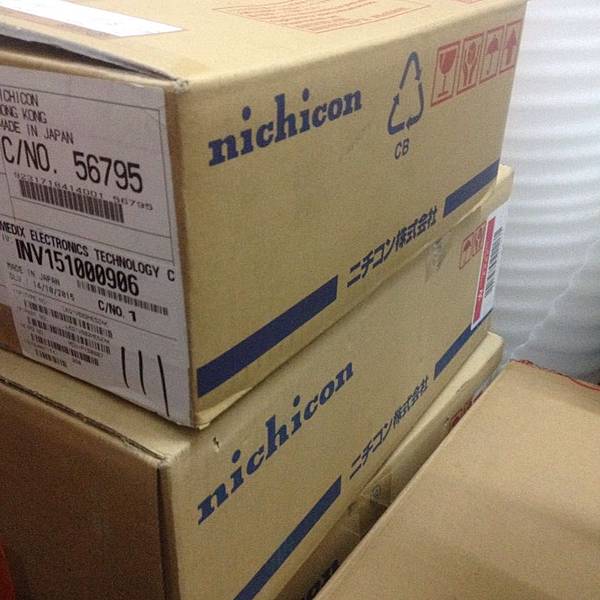

請工廠代訂的原廠零件

=============================================================================

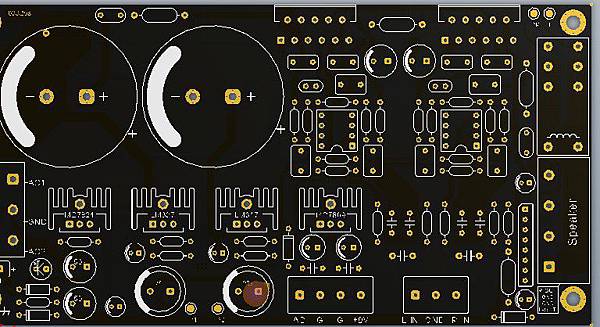

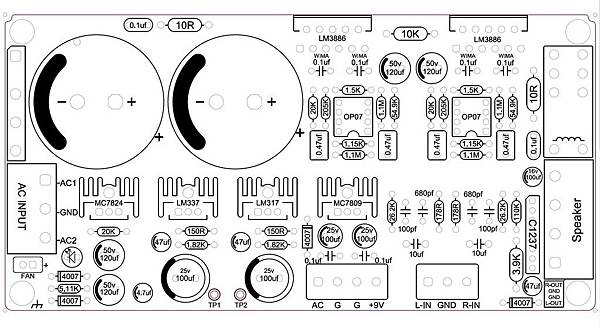

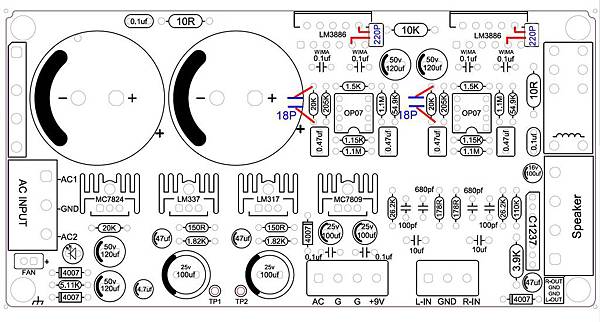

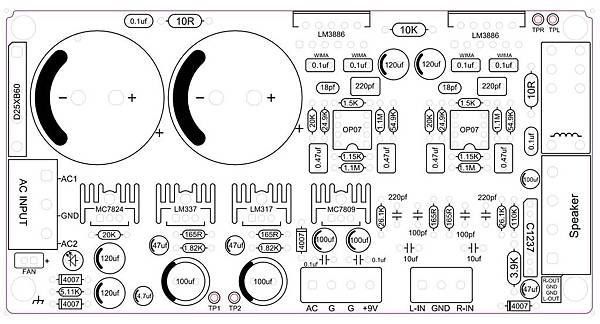

下圖為此修正版的零件配置圖---第一版

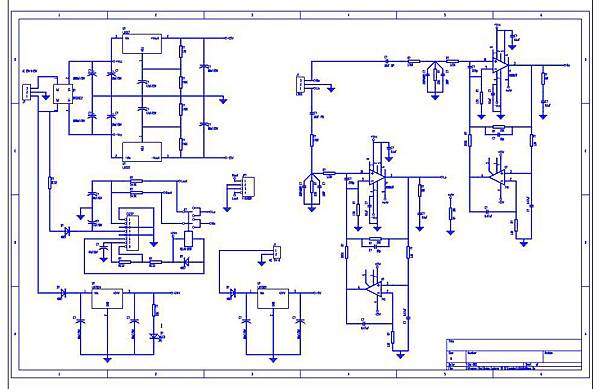

線路圖--- 有DC 伺服輸出直流可控制在0.0x mV

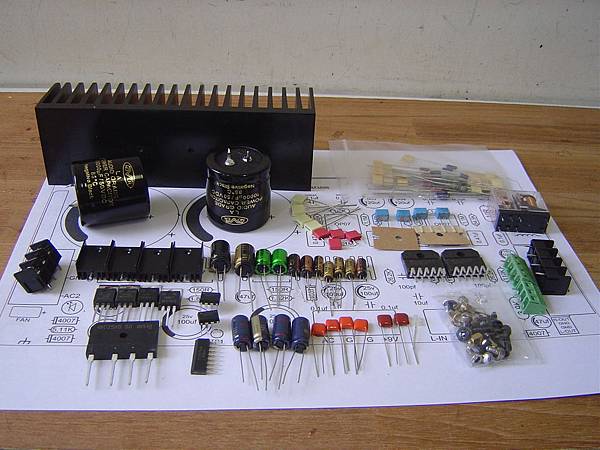

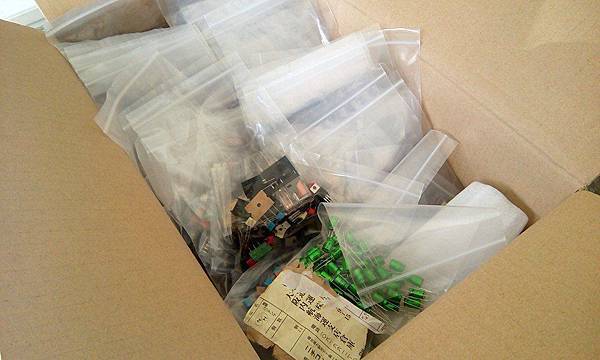

套件的零件

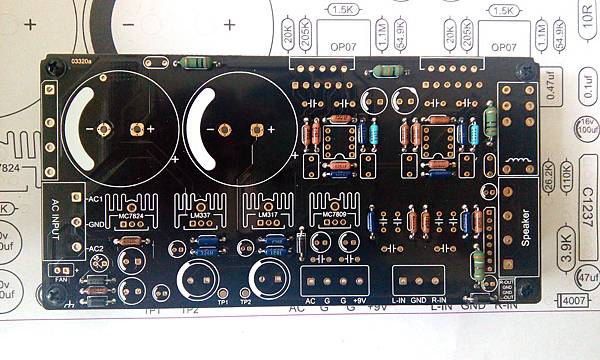

先將電阻依序焊上

再焊上PP 膠料電容

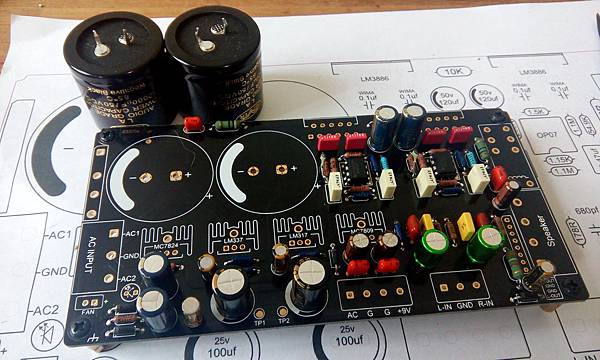

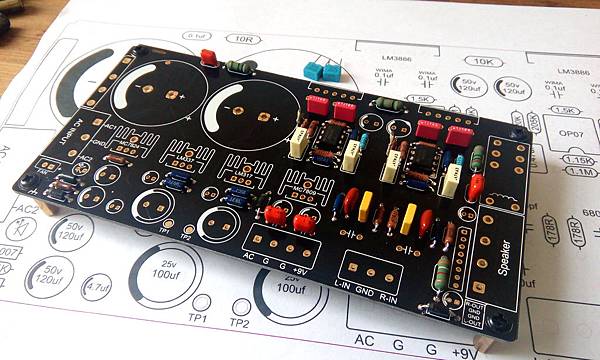

再來是電解電容---可以看出規劃電容的負級全在左側!可減少焊接時的錯誤

2顆黑色大電解主電容晚點再焊

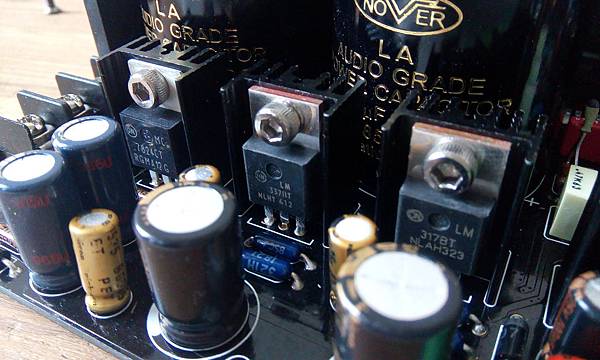

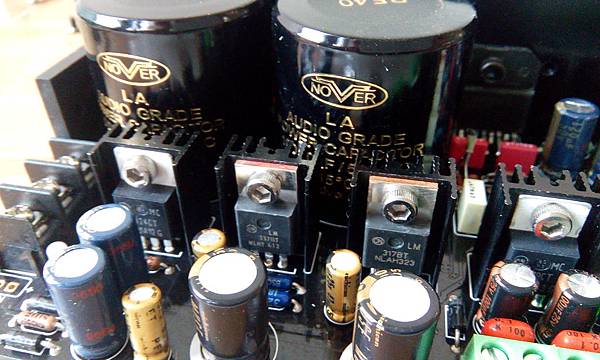

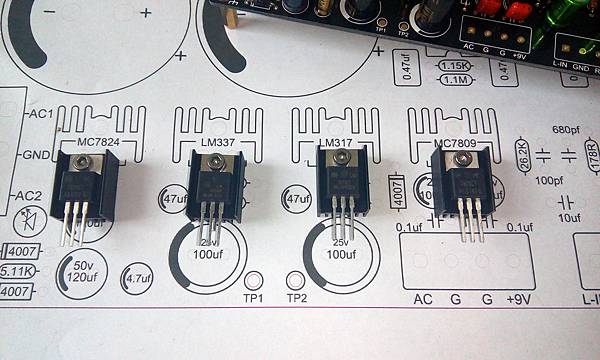

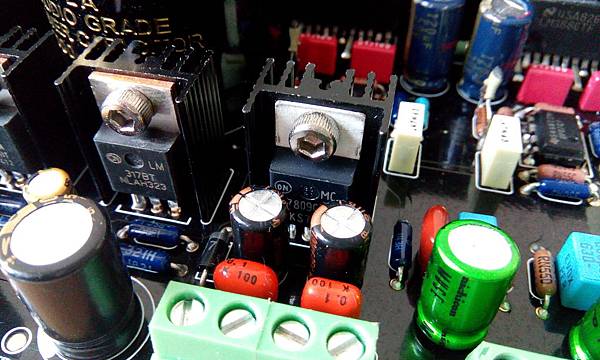

先焊上4顆穩壓IC

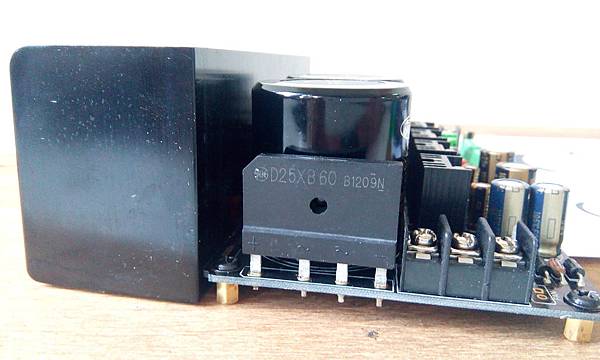

焊上橋式整流器及LM3886芯片

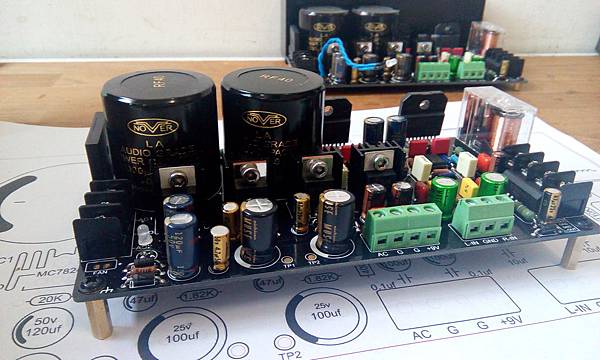

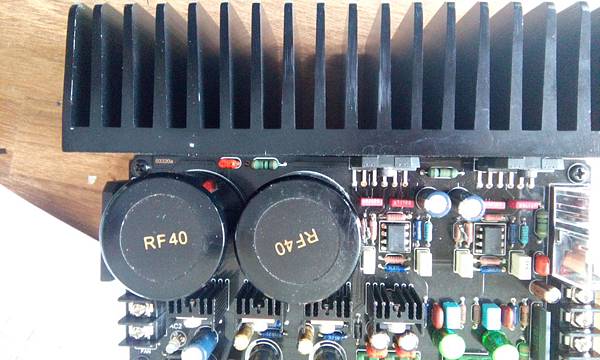

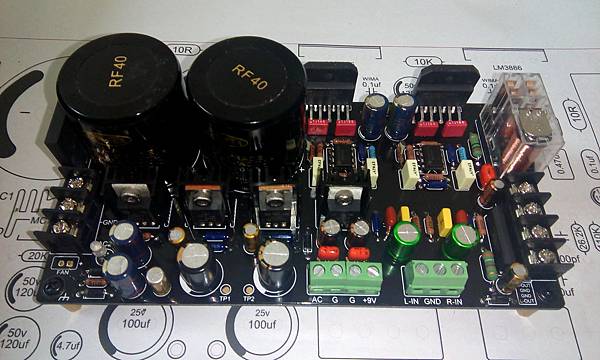

最後~端子接頭、喇叭保護繼電器、大顆主電容都焊上

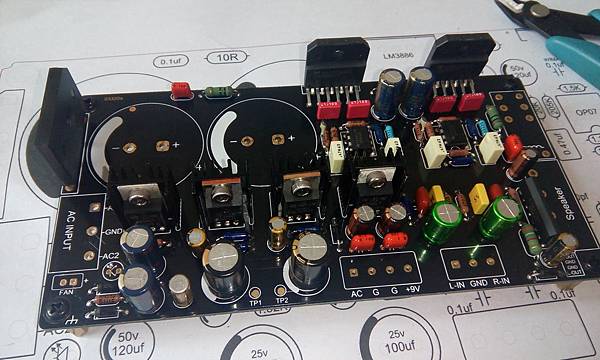

再比對一次是否焊接都正確

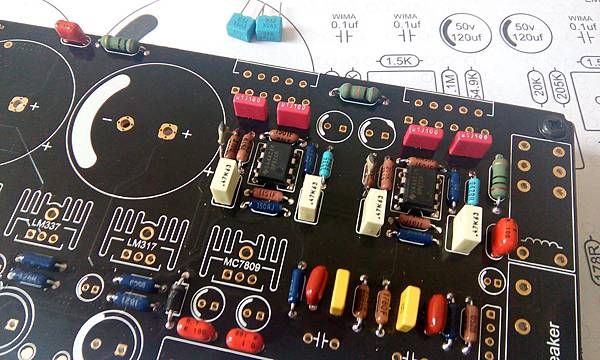

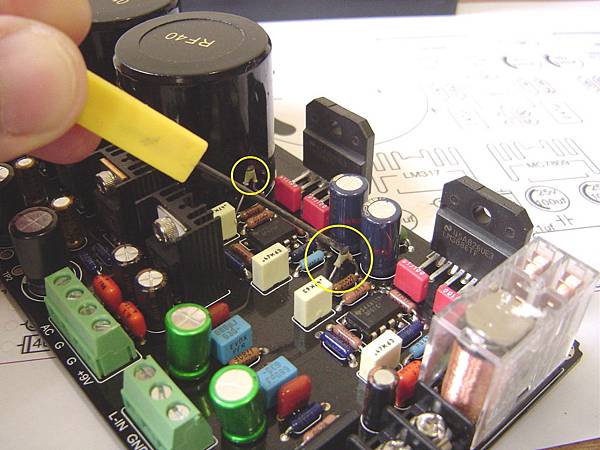

這時套件會多出2顆18P 銀薄電容及2顆220P藍色電容，比照下圖位置焊接上

18P 銀箔電容焊接位置

220P焊接位置是在LM3886的9、10腳位上

只要焊接件位置都正確~此版有100%的成功率!

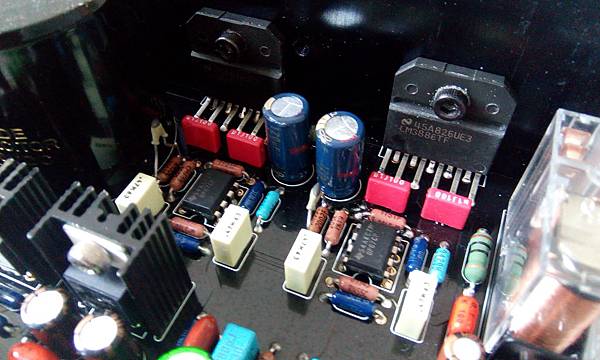

2顆DC伺服用的 OP07 注意方向要正確

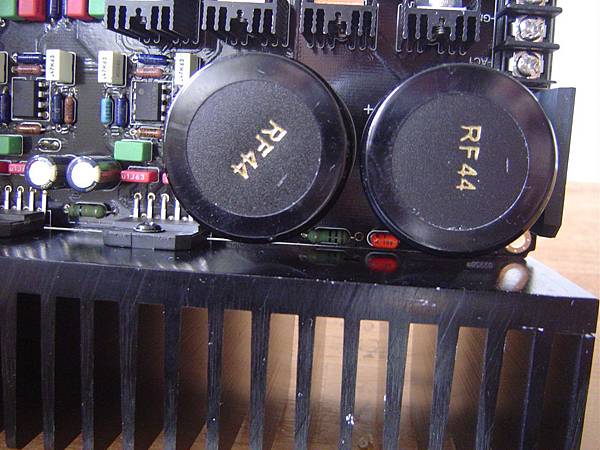

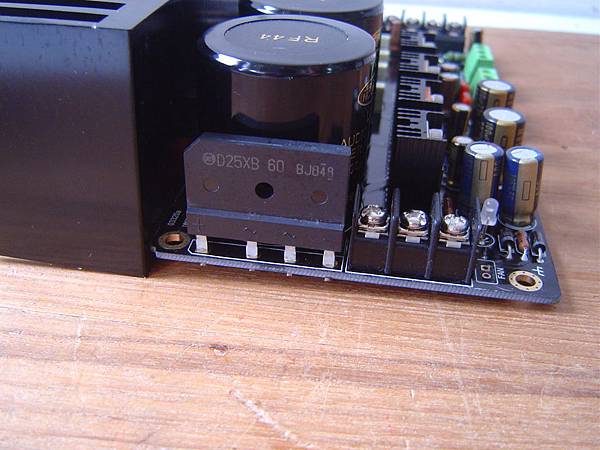

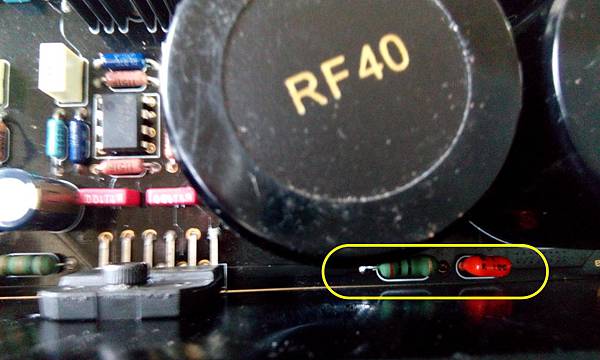

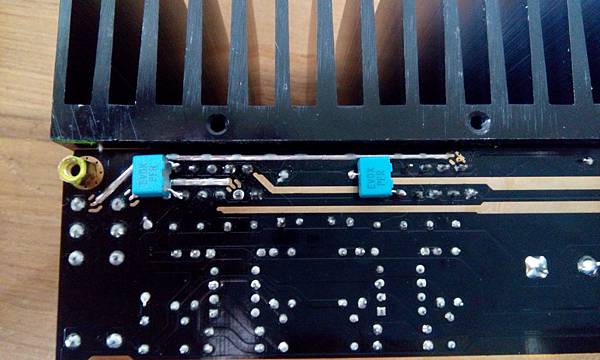

大電容後也有2顆零件喔

=============================================================================

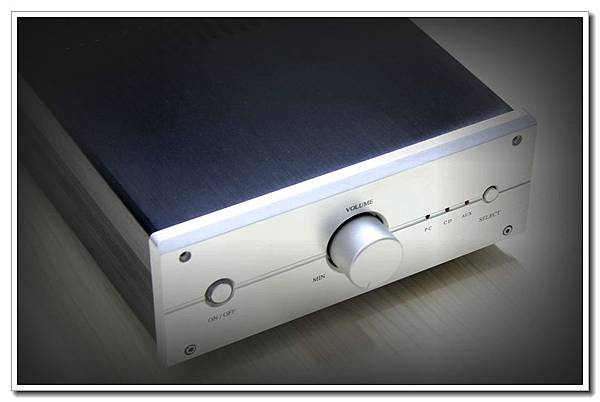

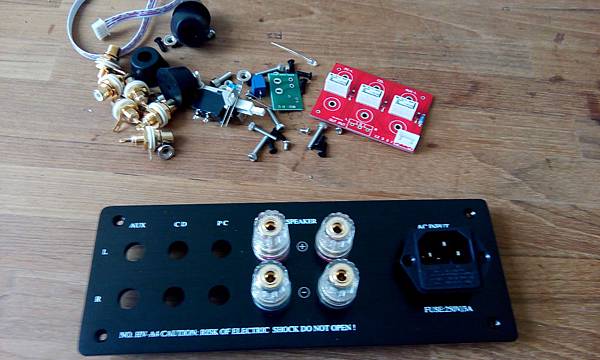

機箱暫時選定用這組~有3段輸入切換

機箱的安裝方式

此機箱因為有的訊號輸入的選擇器~所以主要的說明在此部分的安裝方式!

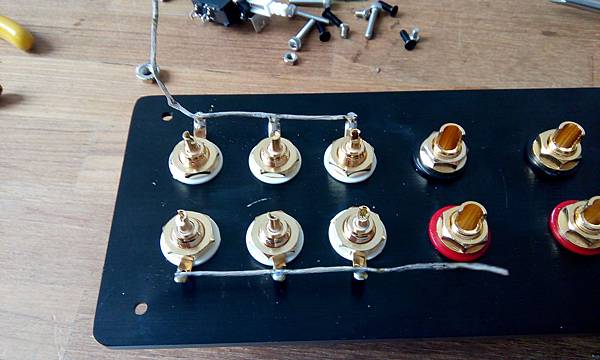

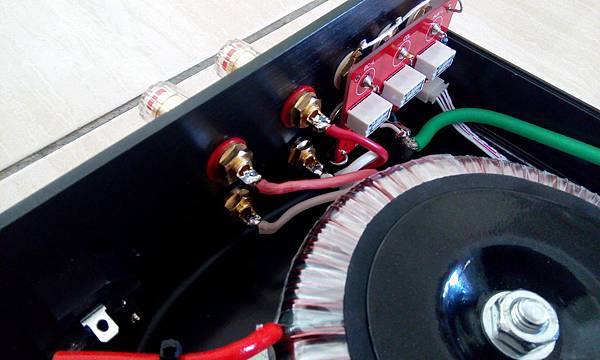

RCA訊號頭的負極先用裸線焊接在一起短路(下圖)

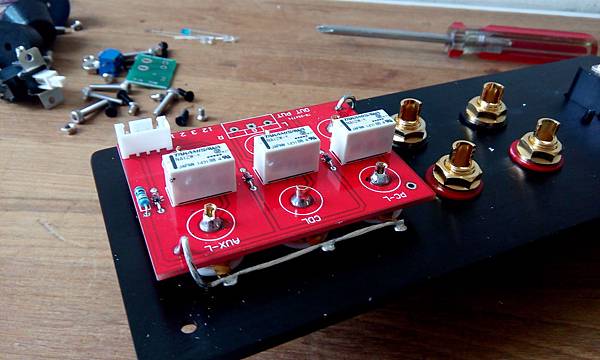

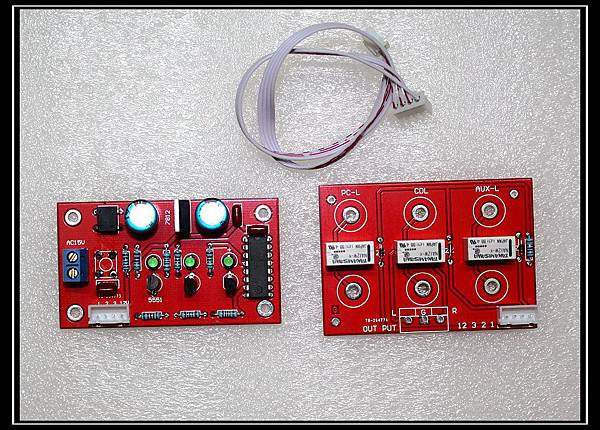

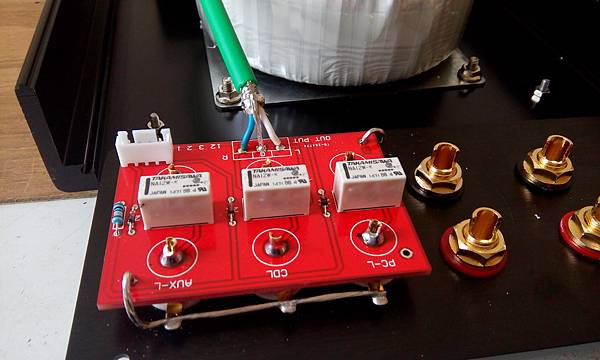

然後將繼電器選擇版焊上---注意剛才連結RCA負極的裸線要焊上主板4角處的小孔(任一孔均可)

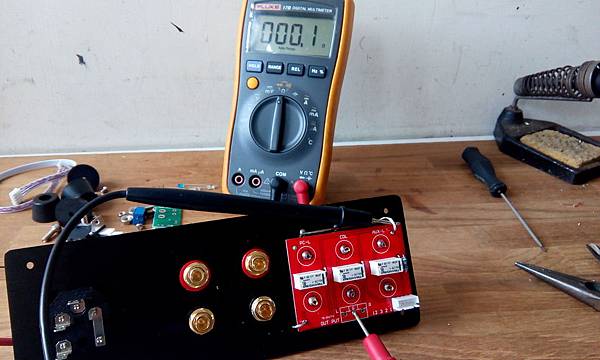

因為訊號線輸入的GND是與此4小孔相通的(看電表,短路)

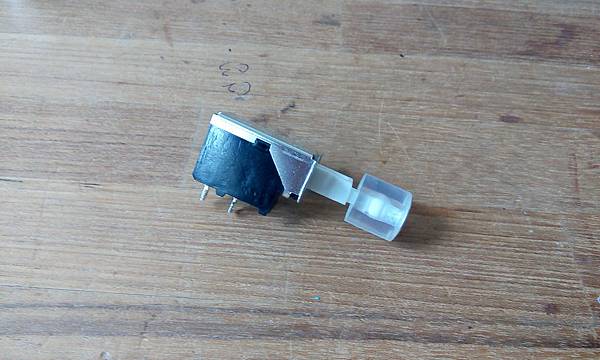

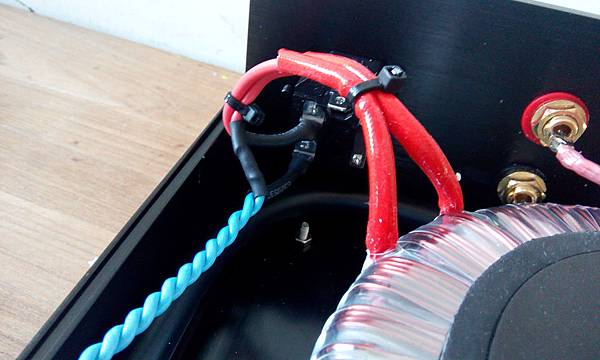

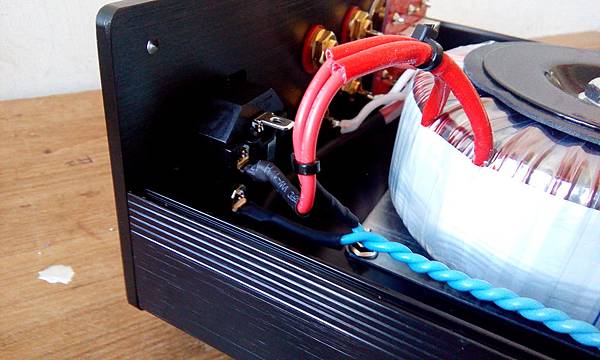

下圖是電源開關

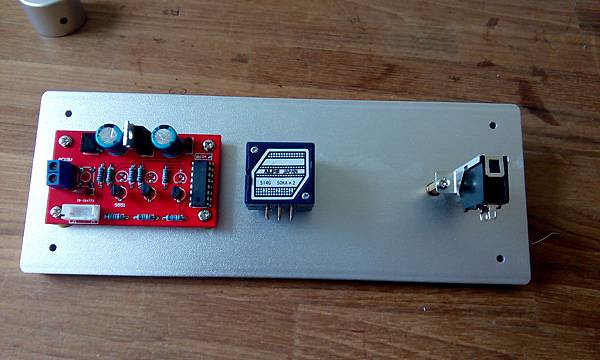

配置如下...ALPS 用50K VR，ALPS正品2聲道的誤差值是不大的

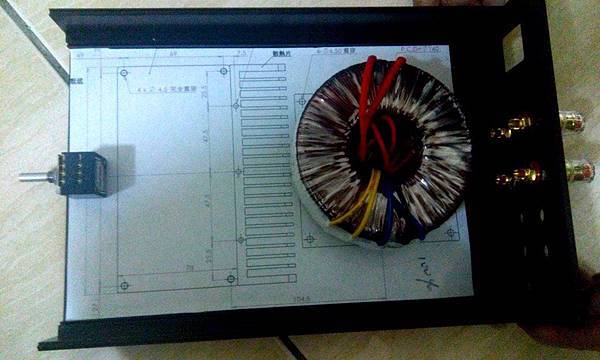

再將定位圖紙印出來(圖紙已有準備PDF檔),貼上機箱上做定位點!

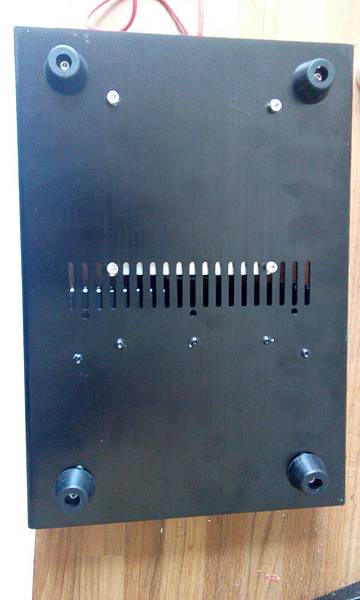

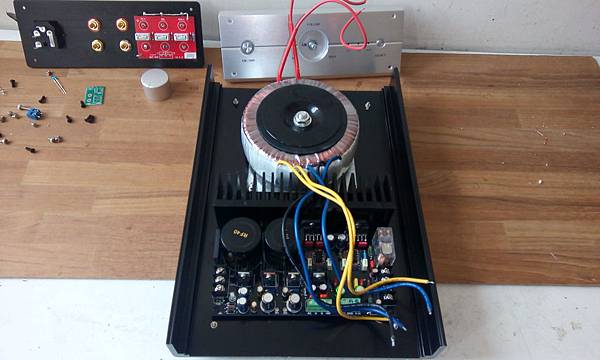

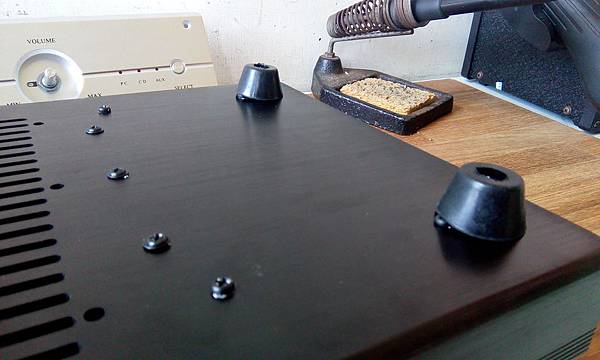

鎖上螺絲後的下版...有4顆PCB螺絲+3顆固定散熱片螺絲+4顆變壓器螺絲

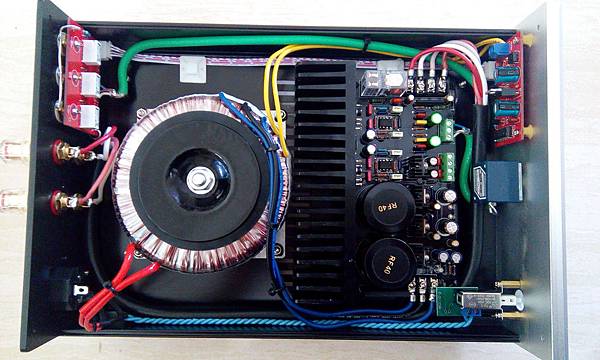

正面看的配置照片

機箱套件中的LED我沒用，因為PCB上已經有LED了

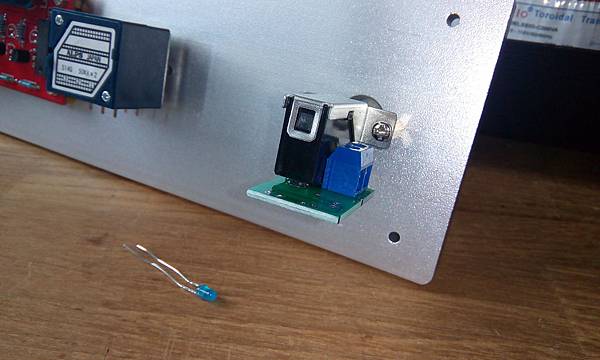

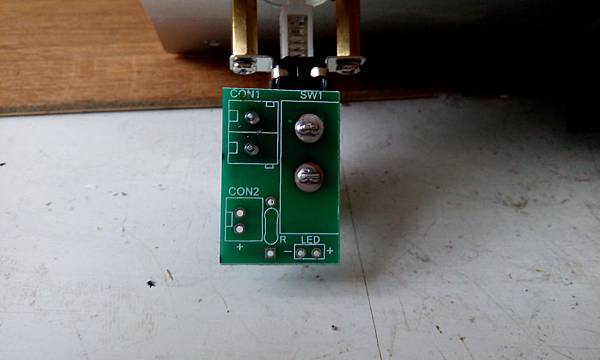

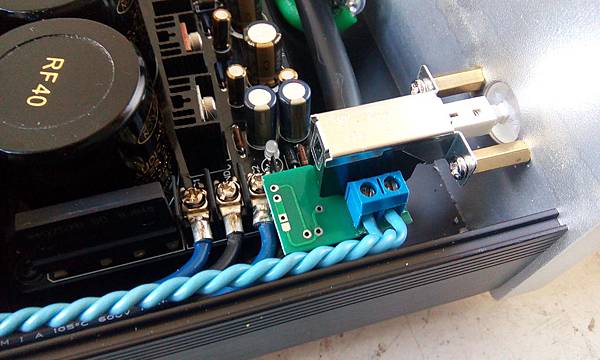

另外，電源開關要焊上機箱套件付的小片PCB才好使用

好的~可以開始配線了!配線方面大家就各憑本事了!我就不再多說明...

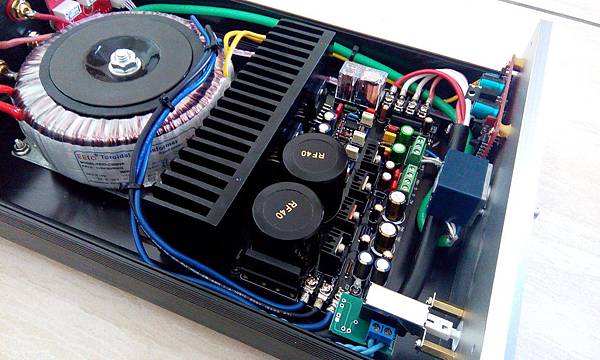

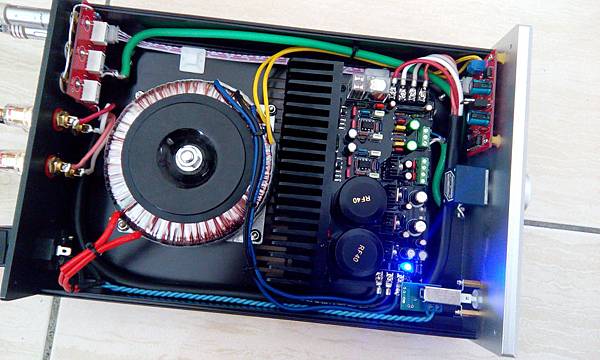

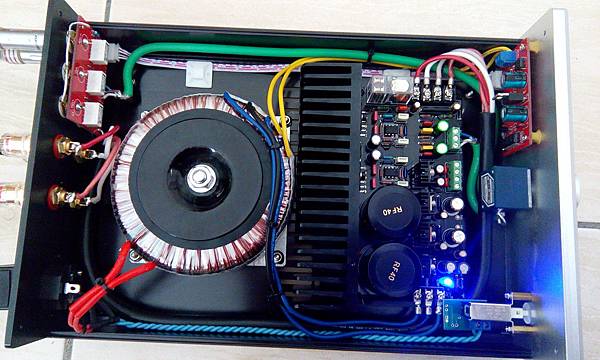

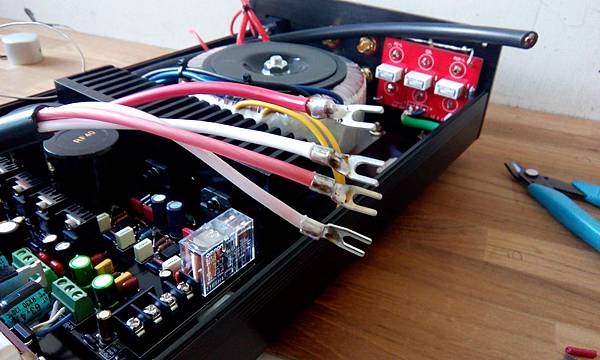

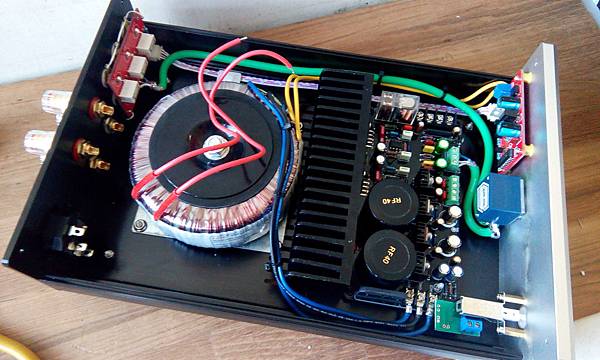

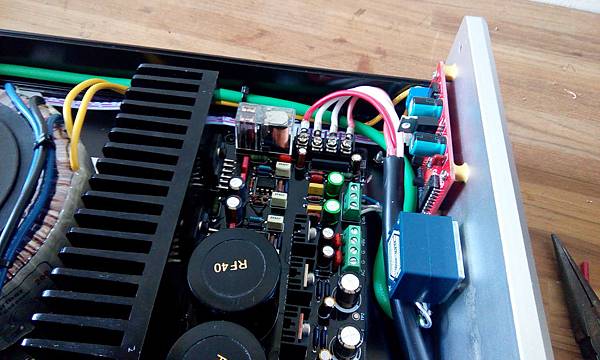

提供一些我配置的照片給大家參考

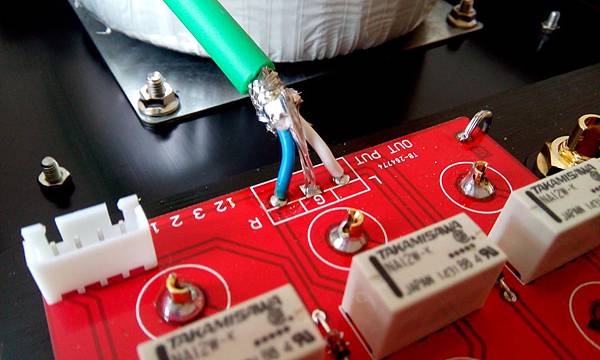

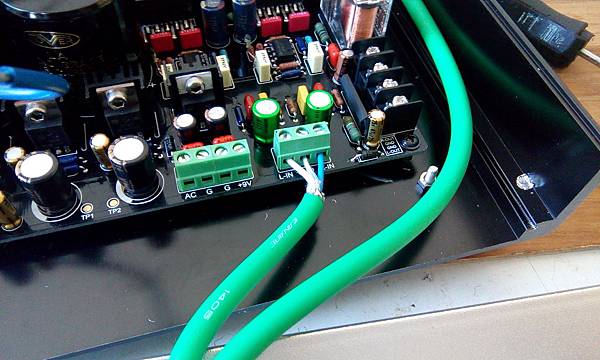

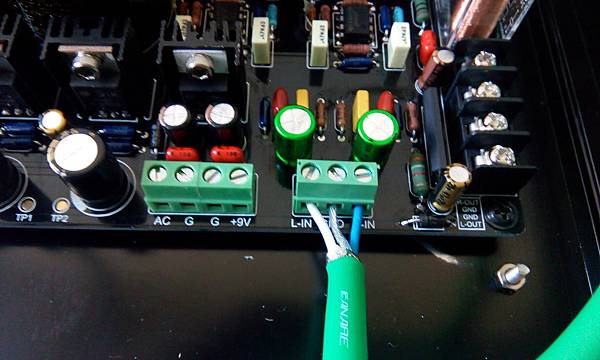

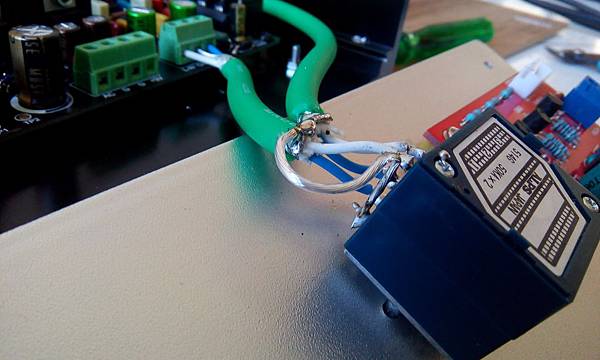

利用屏蔽網做地線

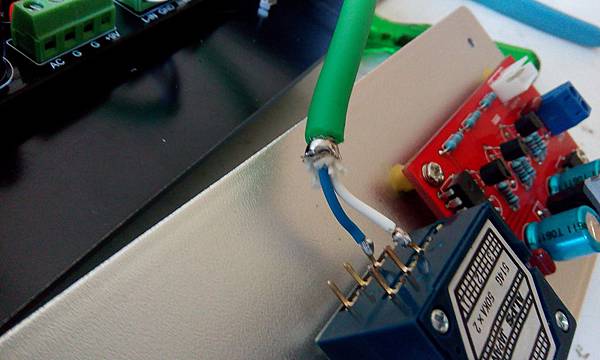

APLS 第3腳為IN、 第2腳為OUT、 第1腳為GND

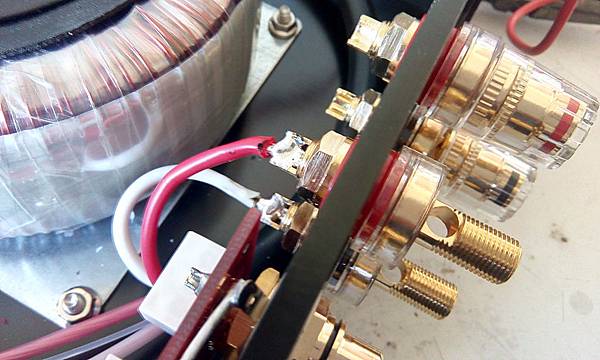

喇叭端子頭這，可先將螺絲頭退開，再用高溫烙鐵焊接，務必做到焊接品質緊密良好!

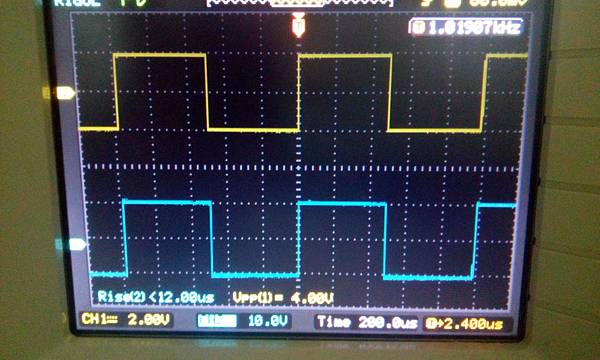

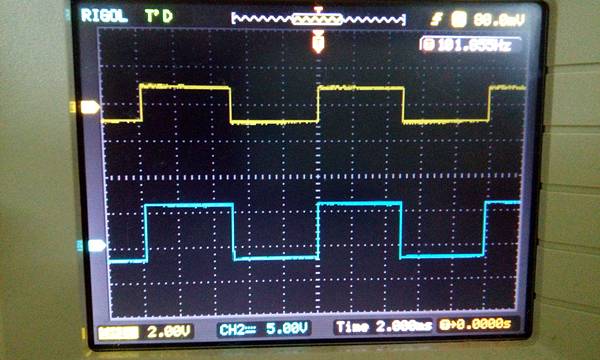

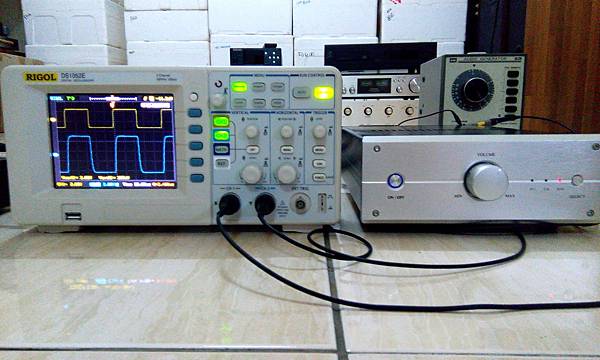

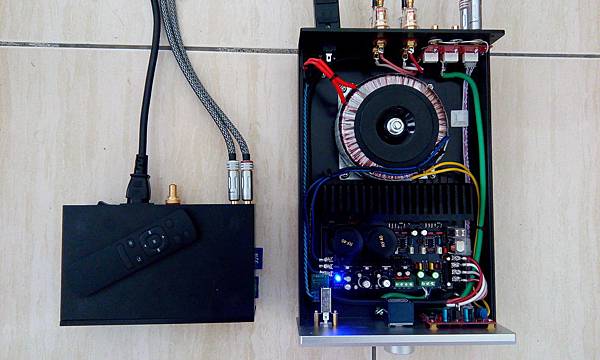

~ 完工  測試了一下100 hz 、1Khz 、10Khz的方波，當然還是以耳聽主~

==============================================================================

第二版---線路都沒改變，只是將原本要加和的零件一並規劃入版內了



這次變壓器燒做升級，也就是中心灌了固定膠水而已，並加繞了一組AC 12V輸出

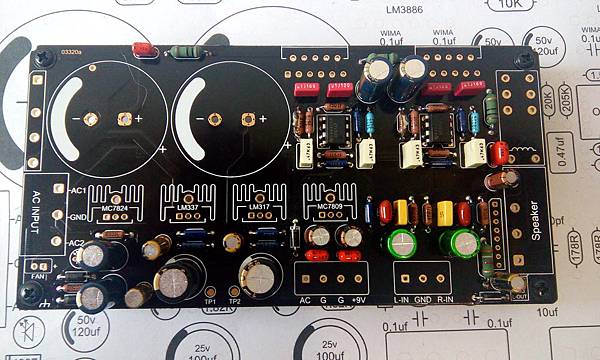

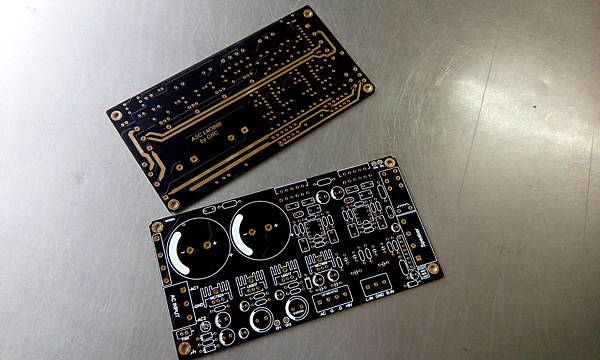

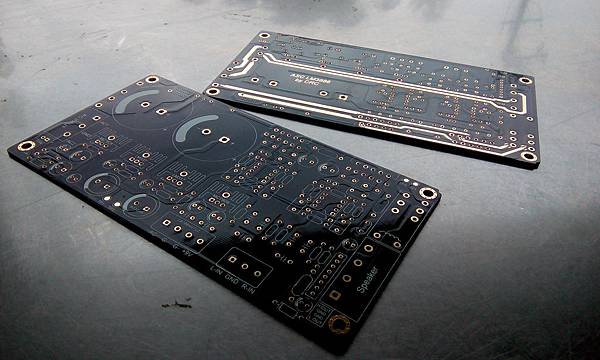

正式的PCB收到了

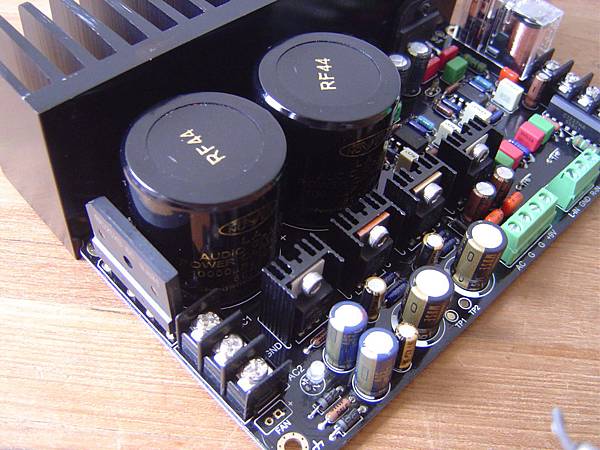

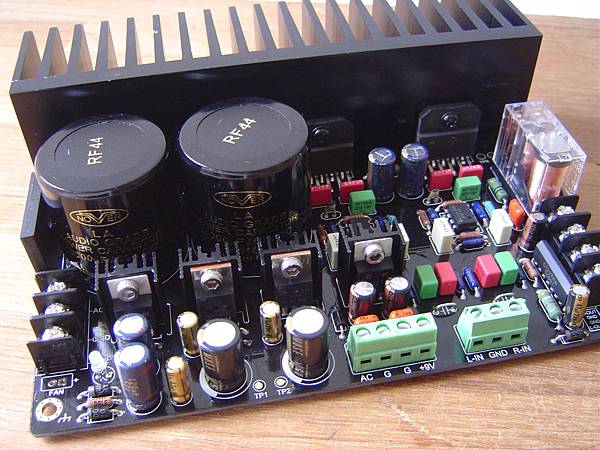

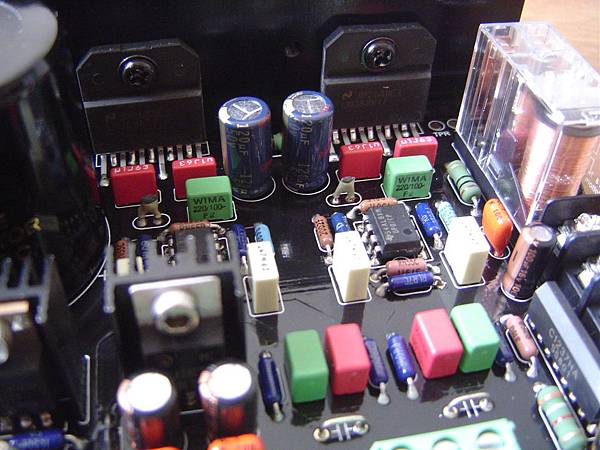

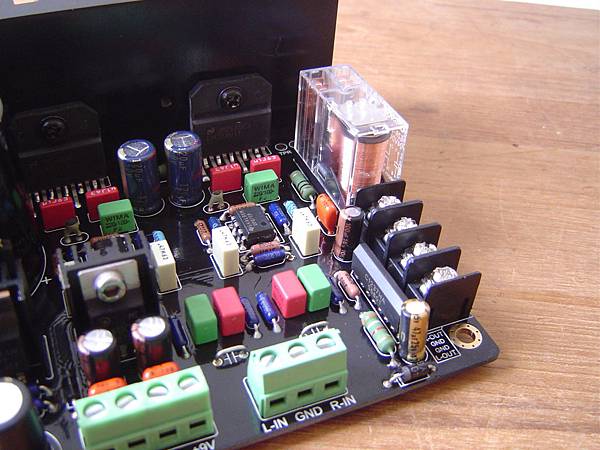

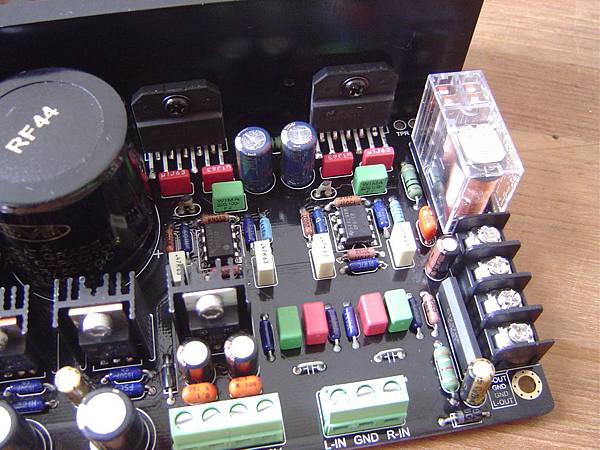

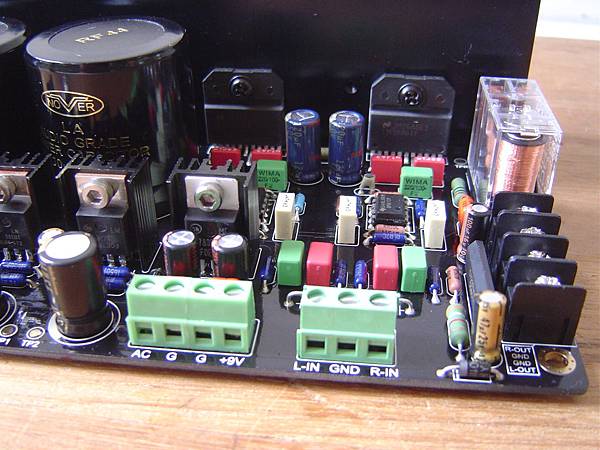

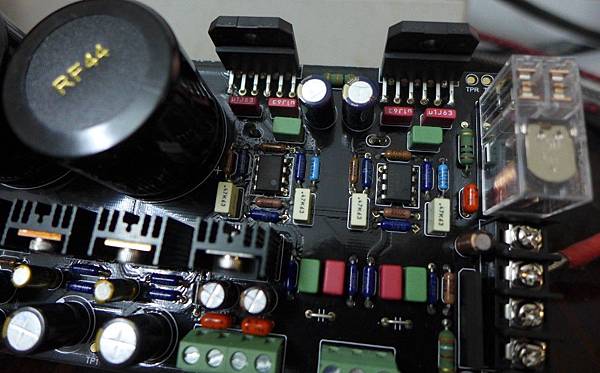

施工順序跟第一版都一樣，我就不再說敘....PO幾張照片對照零件位置就好

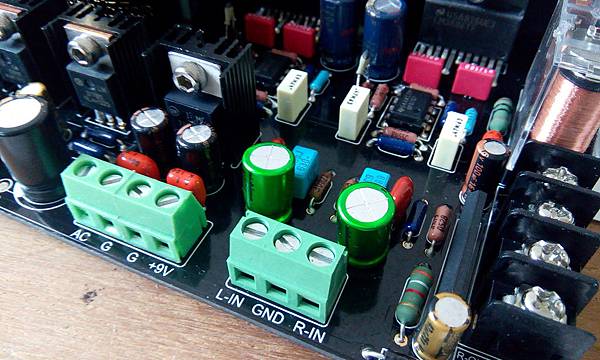

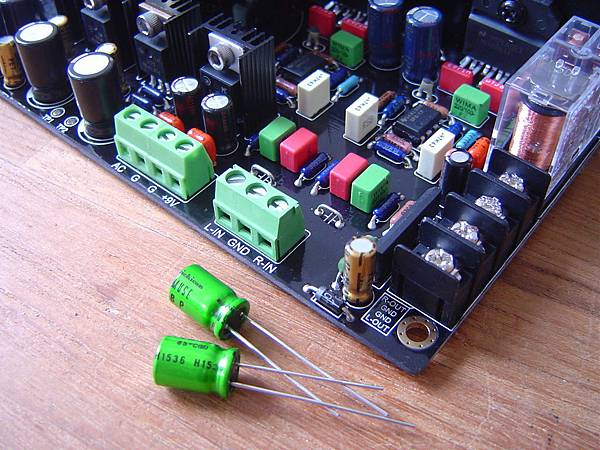

這次我短接了10uF電容,所以多出兩顆綠色MUSE 10uF電容，聲音比較直接定位較明顯

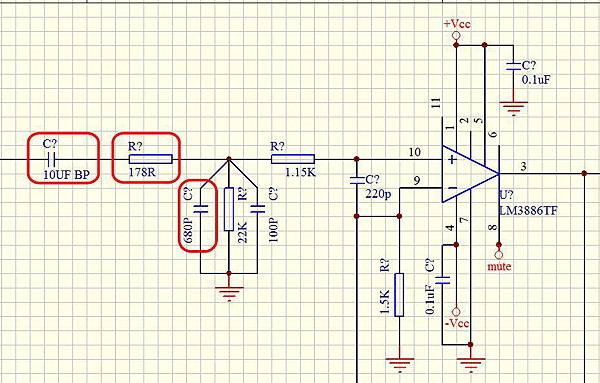

另外~在輸入處的10uf、178R680P電容更換其數值(或短接)都會有音色上的改變

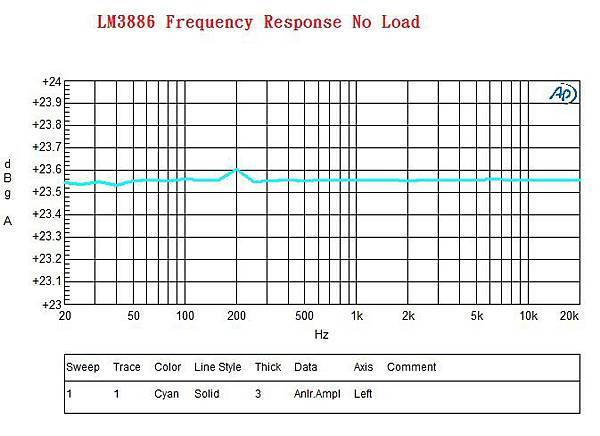

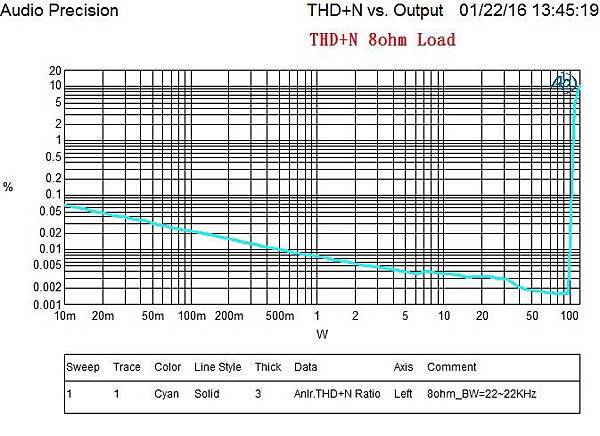

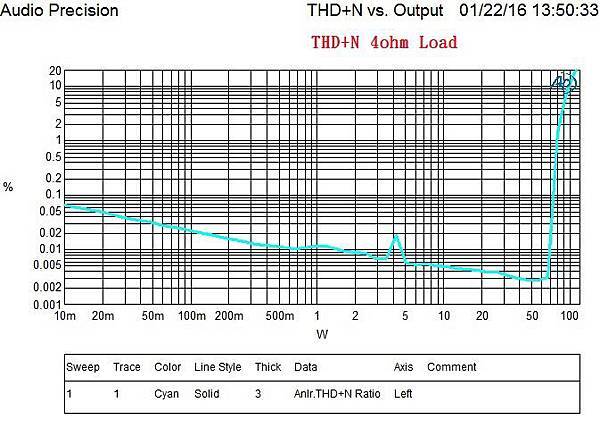

網友用AP幫忙測試~真感激....
