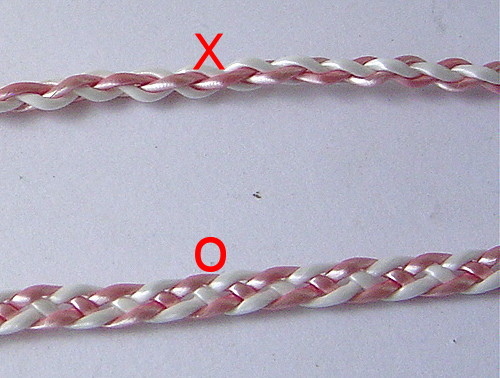

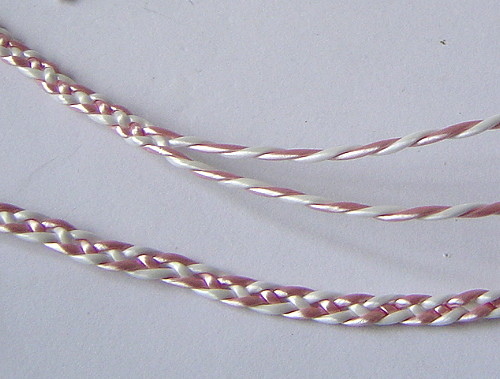

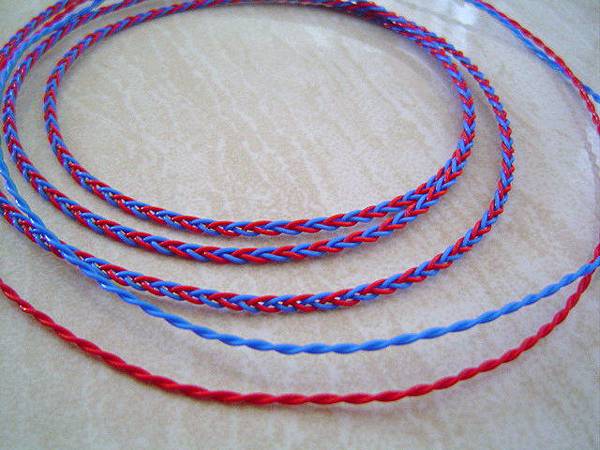

下圖打 "X" 是之前的4股編法,不推薦---原因請參考這裡最後一段的說明
打 "O" 的是這次要說的4股編法

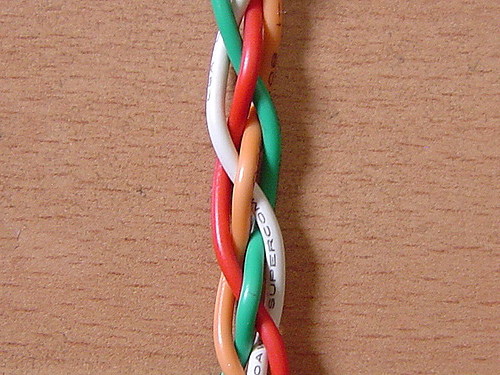

其實這兩種編法是同一種,差別在編織時不要對絞線材成"柱狀",保持扁平狀就好!

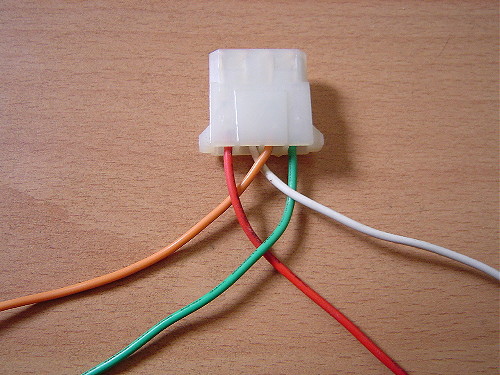

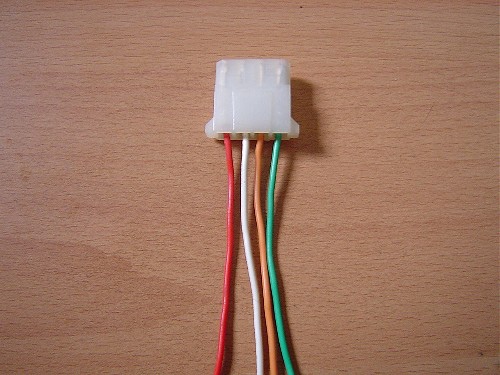

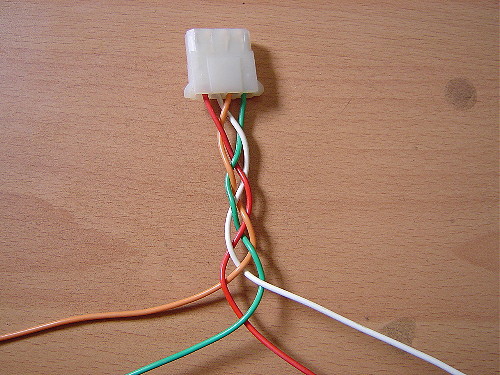

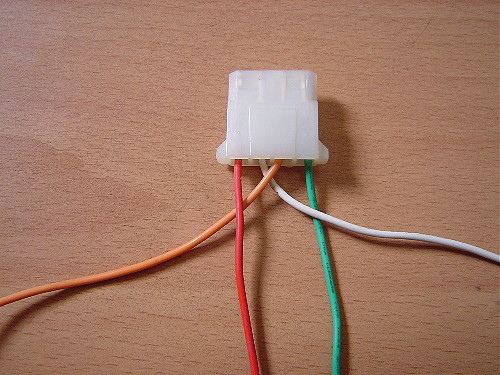

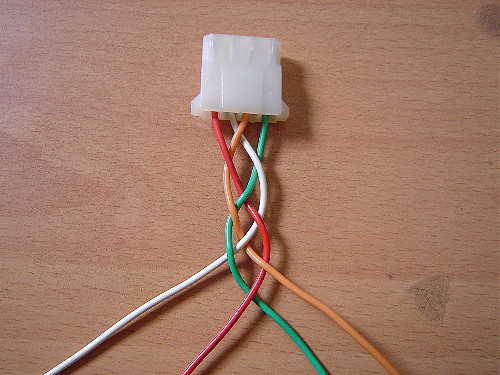

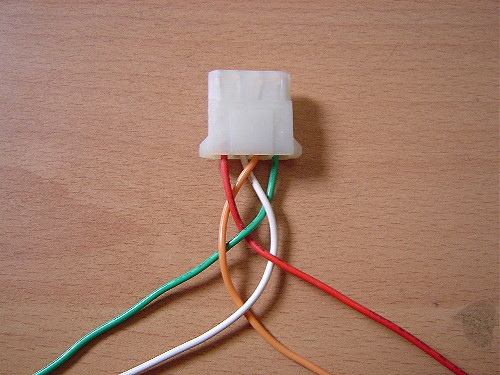

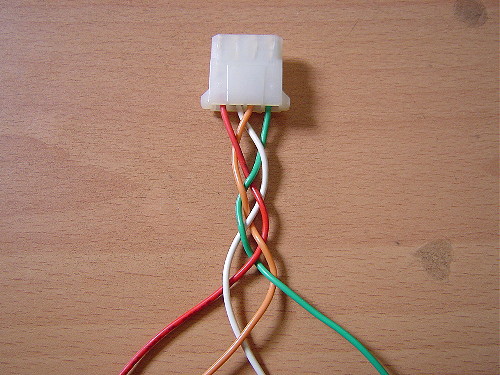

剛好找到了一條4色的線材接頭,拿來說明製作程序看圖就知怎麼編織了

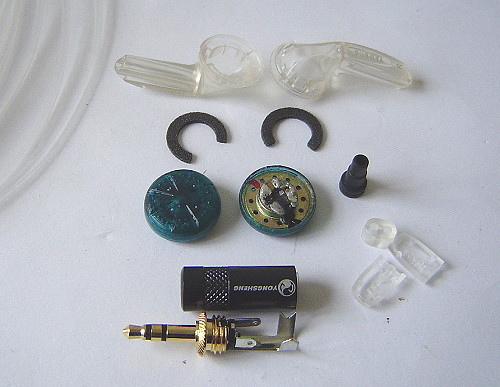

也順便說明MX500耳機的換裝
PS:那些小塑膠套及分岔套靠! 真是貴斃了...
...分線塊NT25元,3顆可以買個池上便當
4股編織分岔處網友要求不要分紅白所以還是一聲道 紅白各一條當正負線

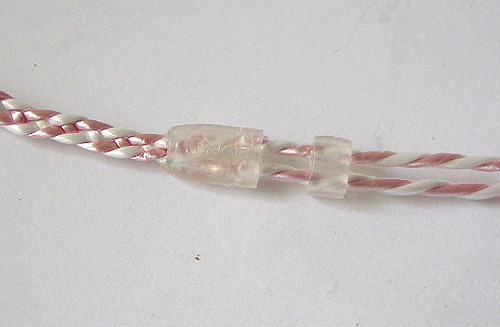

加上 分透明分線塊

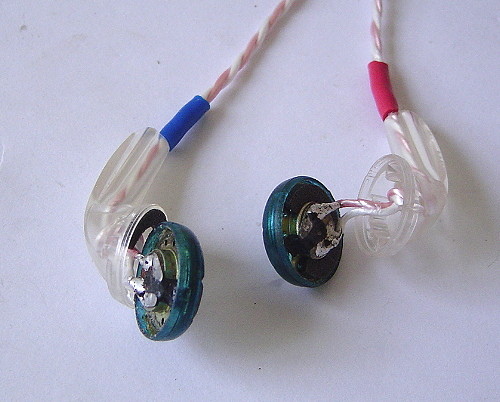

焊接

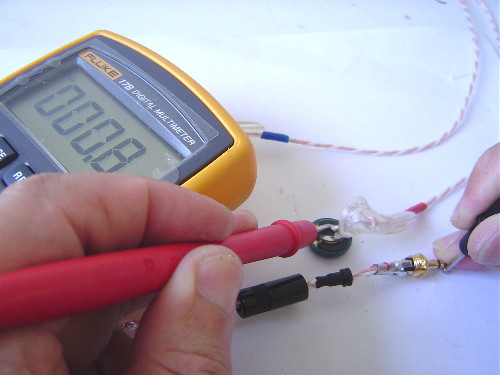

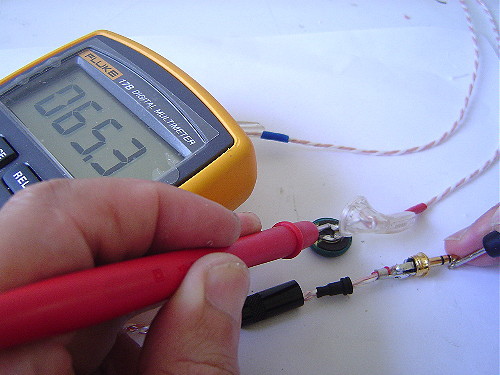

再以電表量左右聲道,正否正確---目前是量右聲道所以電阻值是接近0(短路)
若是由左聲道正級量到右聲道正級會有組抗(就是耳機音圈的組抗),因為兩聲道的地線是短路的

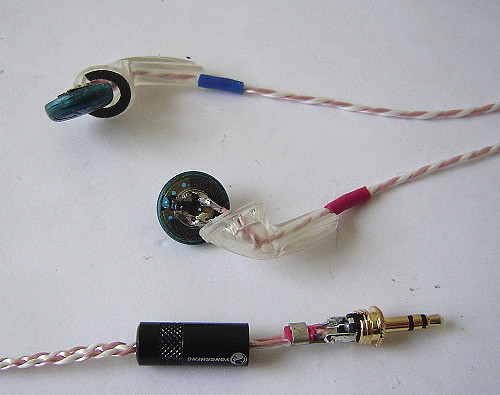

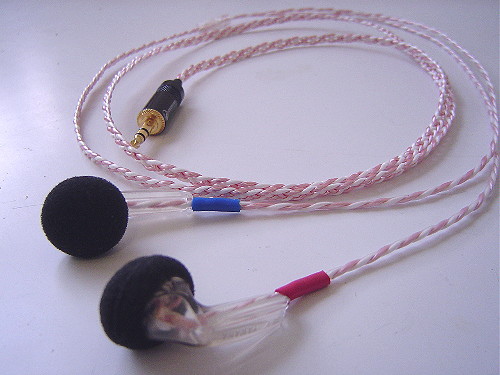

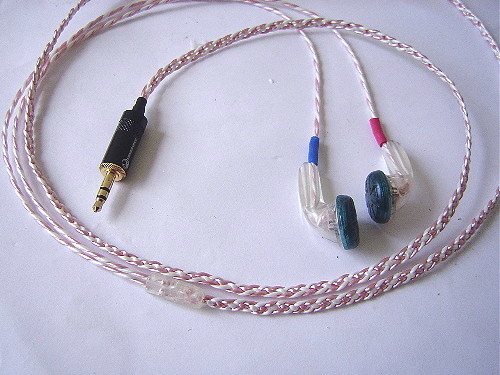

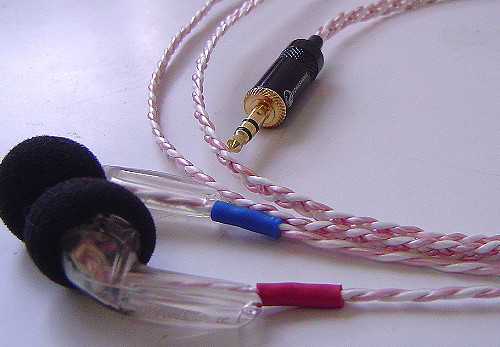

MX 500換裝古河線--- 不推薦! 耳機單體素質差了,沒有C/P值,線材比耳機還貴!哈哈

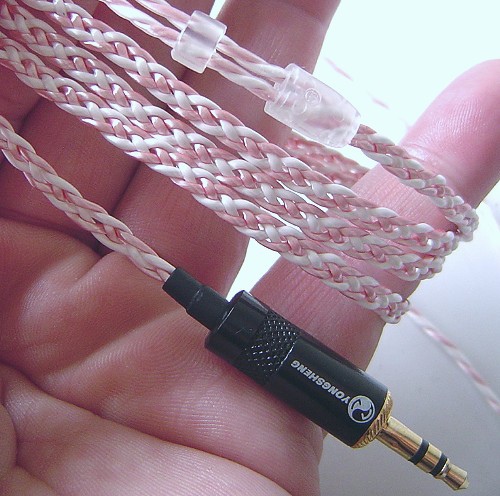

這是網友還在等待IE8(IE80),先暫時用MX 500聽著,古河鍍銀線換在IE7 、IE8、IE80蠻不錯的!
之所以還是要研究一下四股的編法因為IE8及IE80的更換線材最適用是四股的

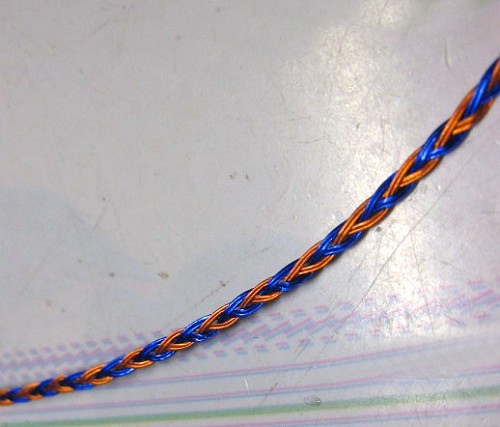

下圖是8條分四股的編法同上古河線,但是不同的線材(合金線)就會編出不同的感覺(這條也很有FU)
