這款控版是焊接於左或右的耳線上

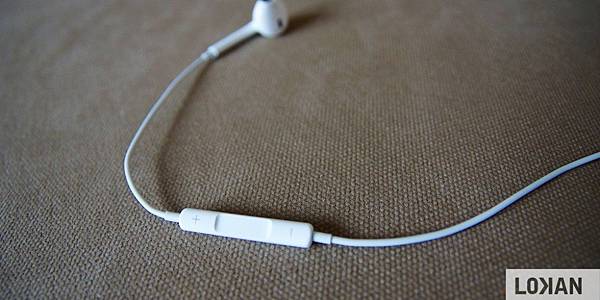

就是如下圖這種線控器~擷取於網路:

http://appleuser.com/2012/11/12/iphone-earpods/

像這樣~控制版會是在做或右的耳機線上

由於目前多家耳機線控線，都已移至所以我先介紹這種主線上的控制板

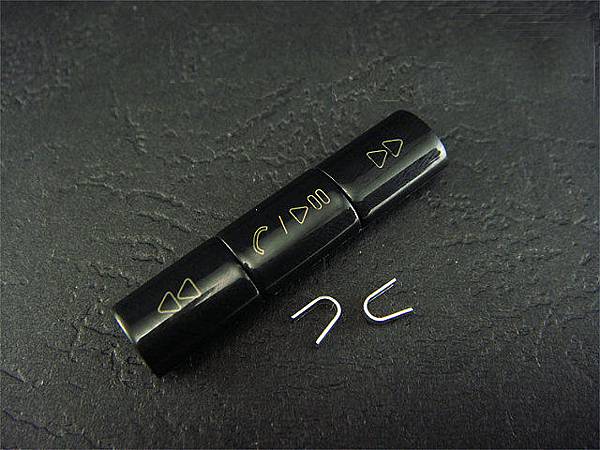

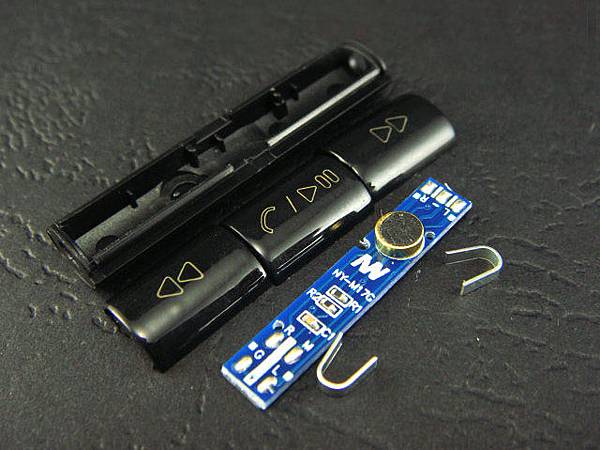

要先介紹的是這組焊線主線上 HTC 定義的控制板

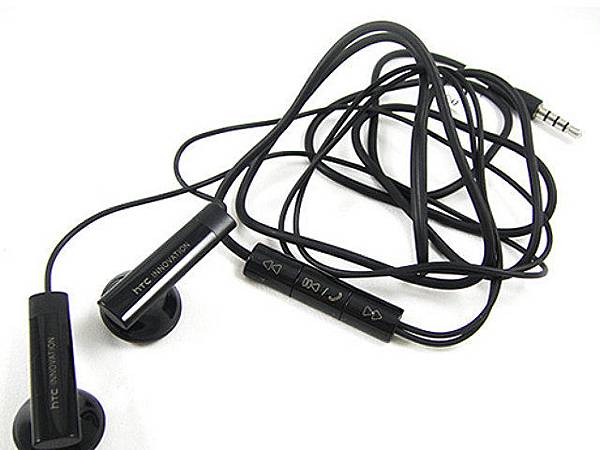

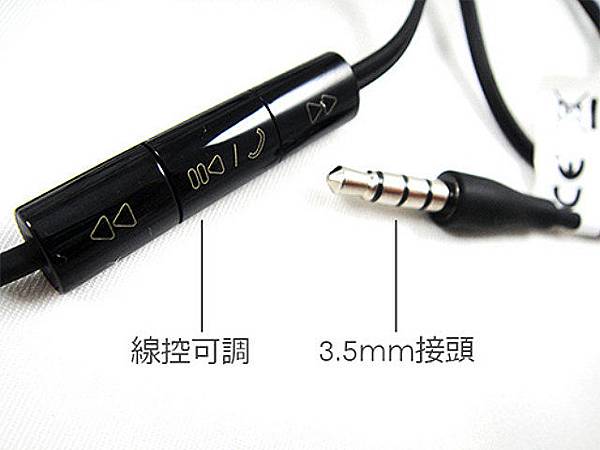

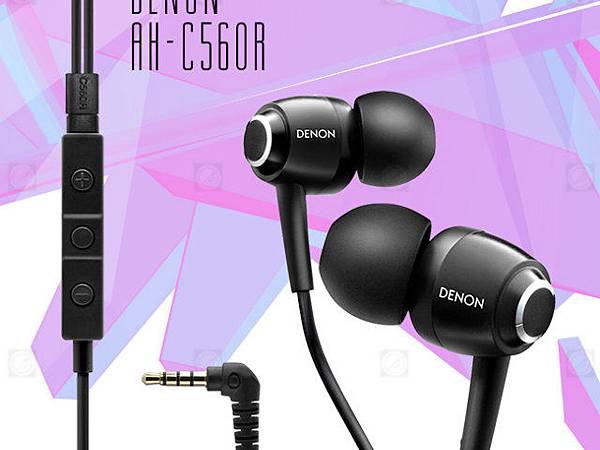

就是這種型式的(下兩圖擷取於網路上)

來源網址為:

https://www.gohappy.com.tw/shopping/Browse.do?op=vp&sid=1&cid=17162&pid=2696431

下圖來源網址:

http://www.payeasy.com.tw/ECShop/ProductDetail.jsp?pidnum=1429984

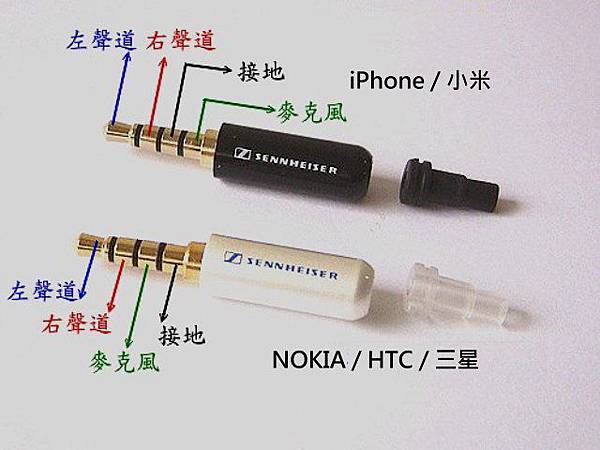

先把4 極頭的定義介紹一下...這個網路查到的資料有點亂...

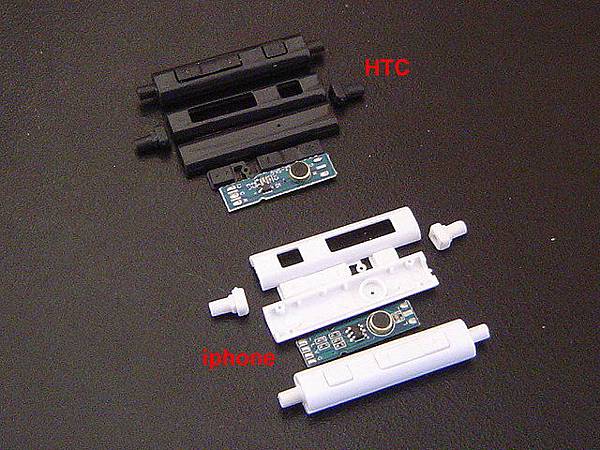

我覺得除了iPhone 其餘的目前此線控版幾乎都可通用

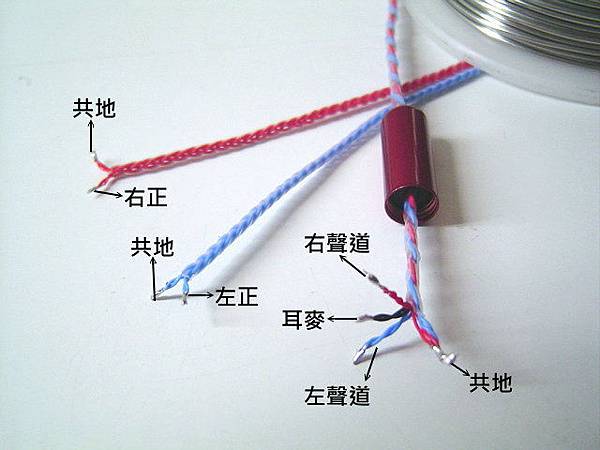

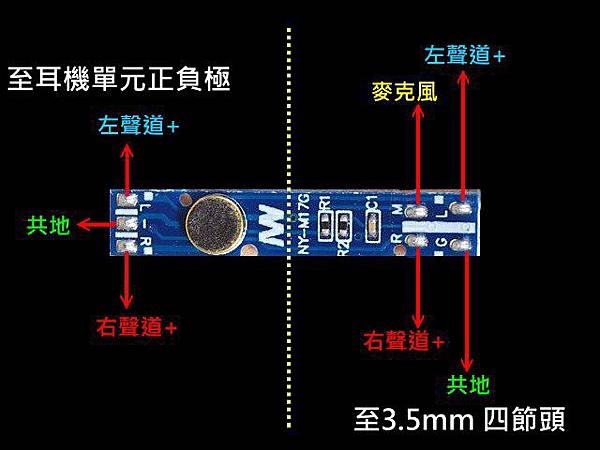

線控版焊接定義如下

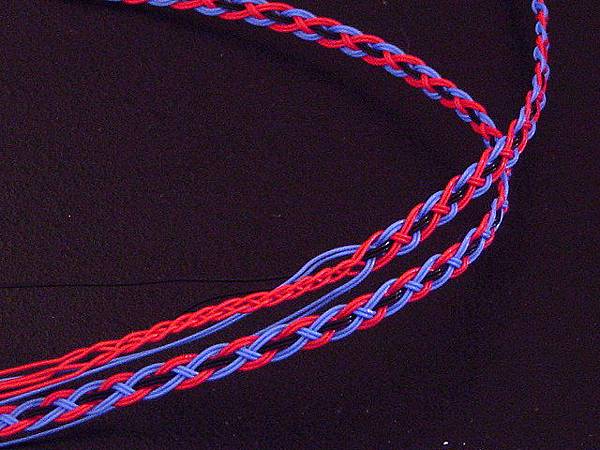

我用了 0.45mm 19蕊的鍍銀線10條，採4股編法、中間混搭黑色線上下穿梭;這條黑線是來做MIC的連接線

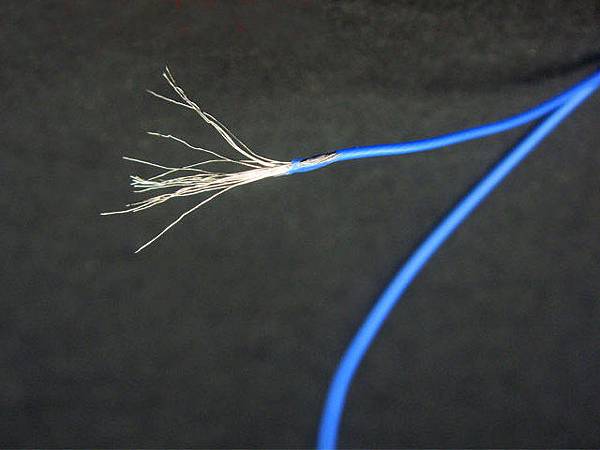

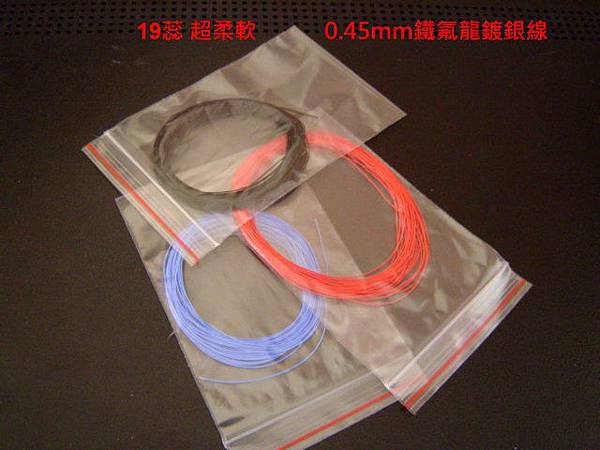

19蕊的鍍銀線

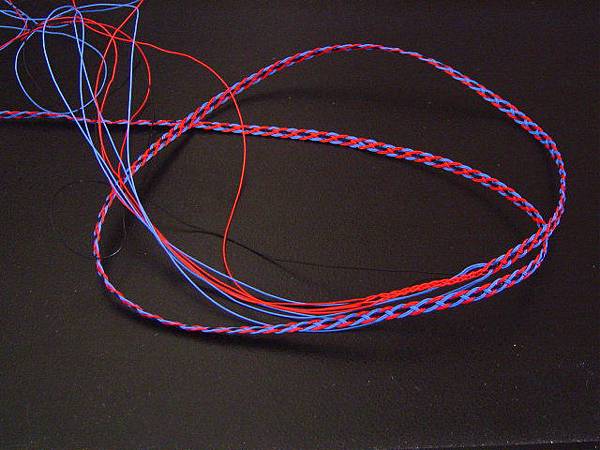

編好後如下兩圖

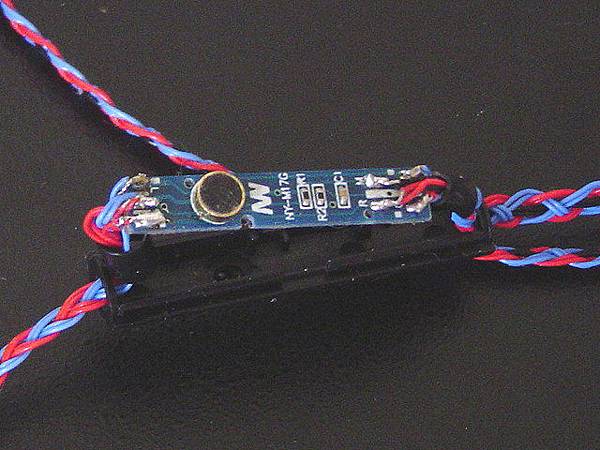

 再來按這前面說明的定義將線焊接上控制板

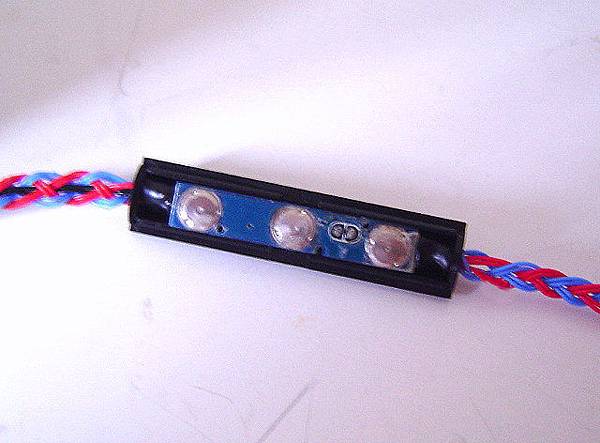

焊好後翻轉放入塑膠殼中(因為MIC接收孔是在下方)

再來套入保護的透明熱縮套管，用電表量出各腳的對應焊點

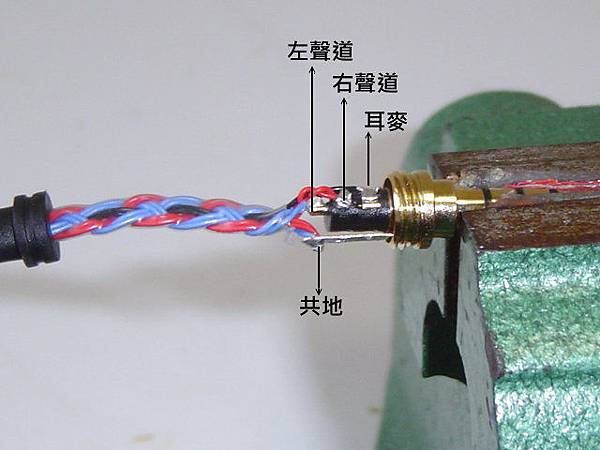

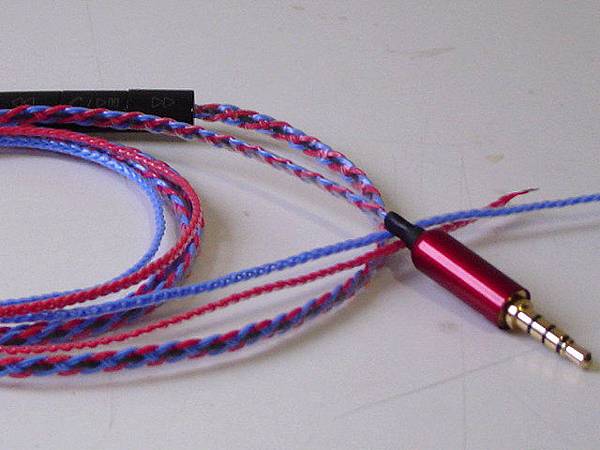

焊上4極 3.5mm插頭

~ ok ~

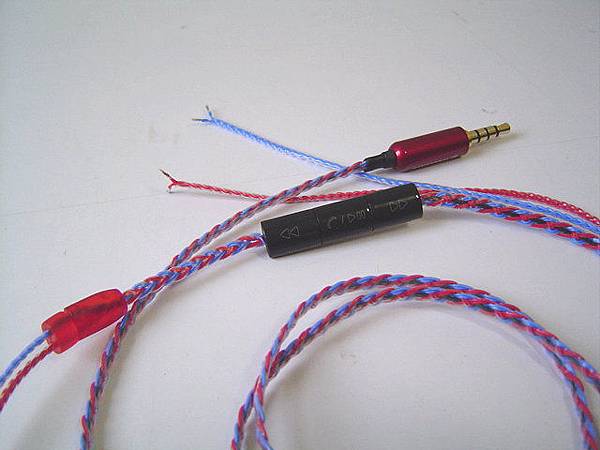

因為友人的HTC手機是紅色的;特別野配了個瑪瑙紅的3.5mm頭(這顏色紅的很漂亮)

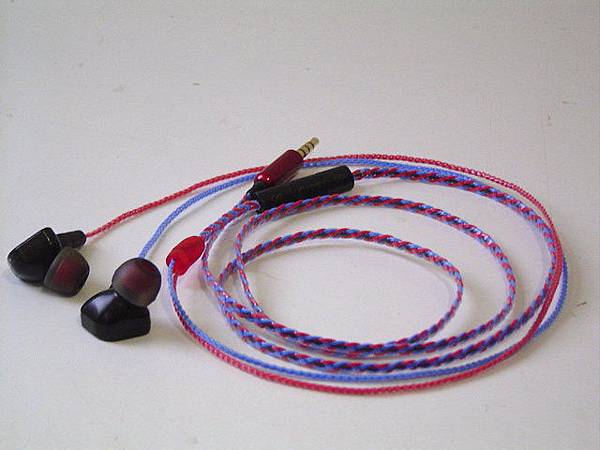

再焊上了 IE80的插針(還未做耳掛)，暫時先用長江牌手機測試--- 跳曲、暫停播放、來電時靜音...皆正常控制!

擇日再詳細點補敘...
