  • 12月 05 週四 201316:28

  • Sennheiser IE7 的換裝與維修(真假IExx)

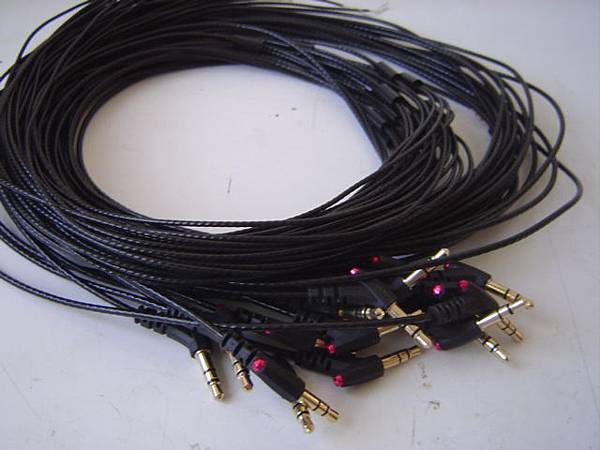

 先簡介一下這條耳機線材

DSC00762

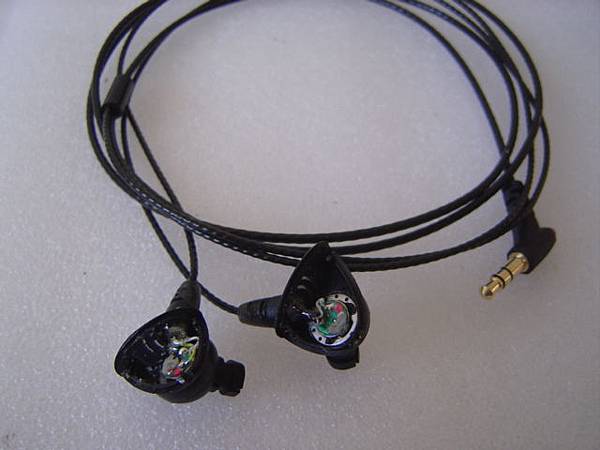

很方便換裝耳機線材

DSC00757

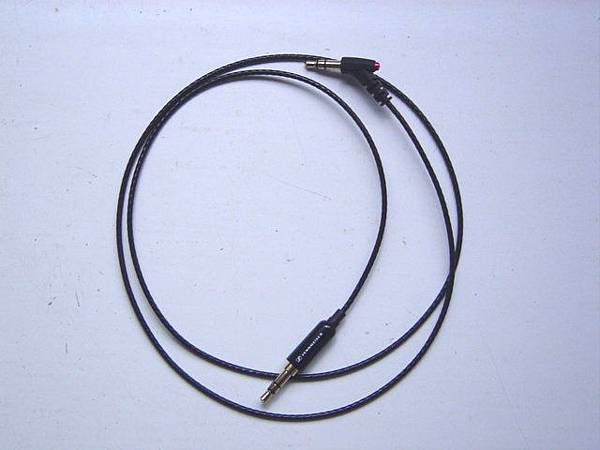

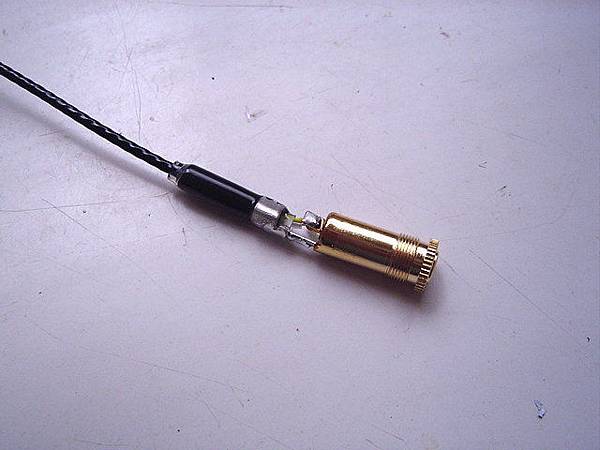

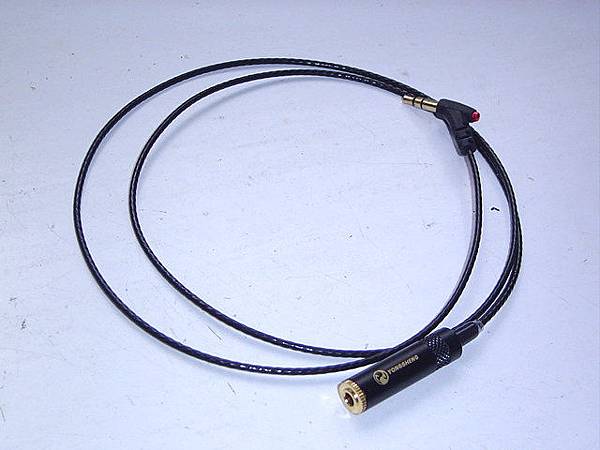

還可以用來製作成3.5mm插頭延長線、對錄線....下面幾圖

DSC00382

DSC00388

DSC00394

===================================================================

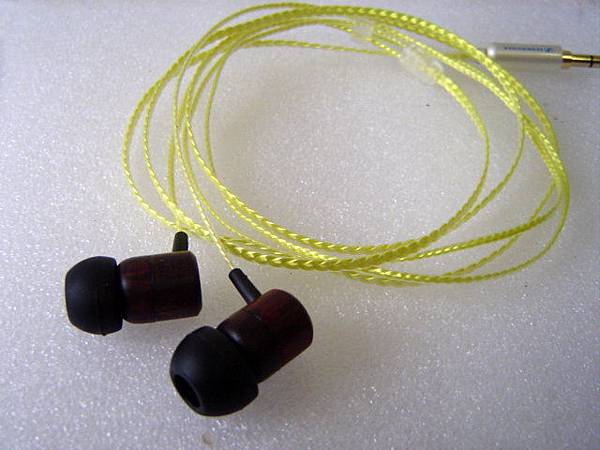

下圖為IE7換裝酸枝原木殼的完成品

X

一連接了 4組 IE7系列的耳機維修與換裝

把這一年來"修理IExx"的心得寫一下好了...有一組台中網友寄來的是真品...真難得!哈哈

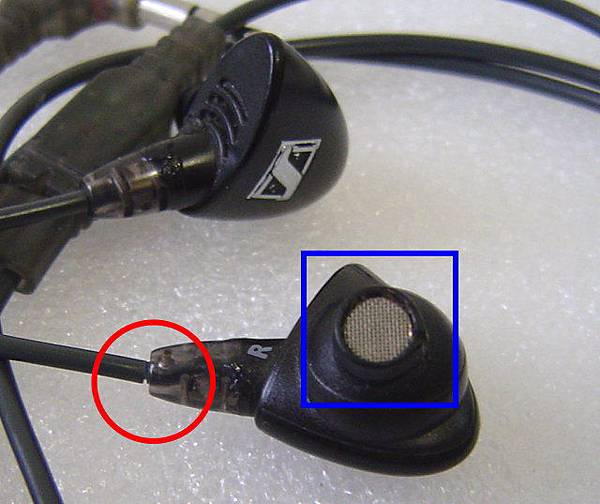

A組---原裝IE7爆線了! 下圖紅色圈內

網友說在國外以約4千多的台幣購得;我覆查檢視應是原裝品沒錯!

---藍色方框是請大家看清楚原裝的濾網樣式---後面有與仿的對比

DSC00673

這組要換上酸枝木殼+編織線所以在貨寄來前...我就先開始編線了

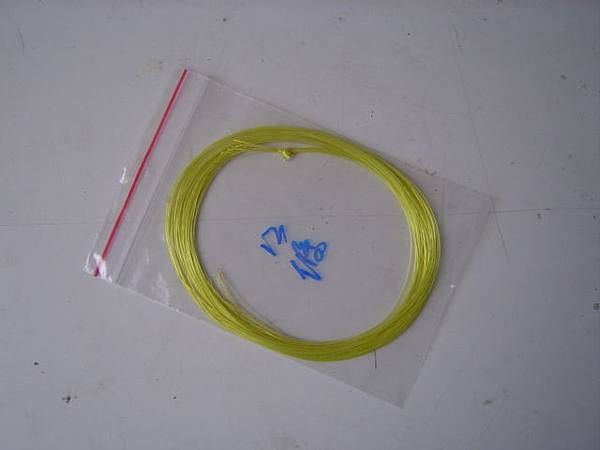

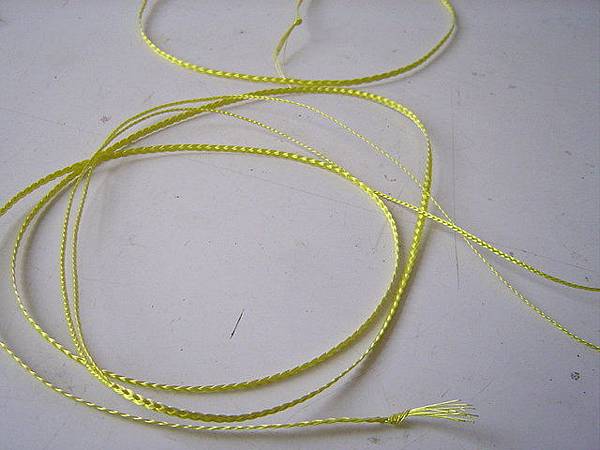

12條合金線3股編法

DSC00658

B

先將線材做好--我覺的比較好製做或維修

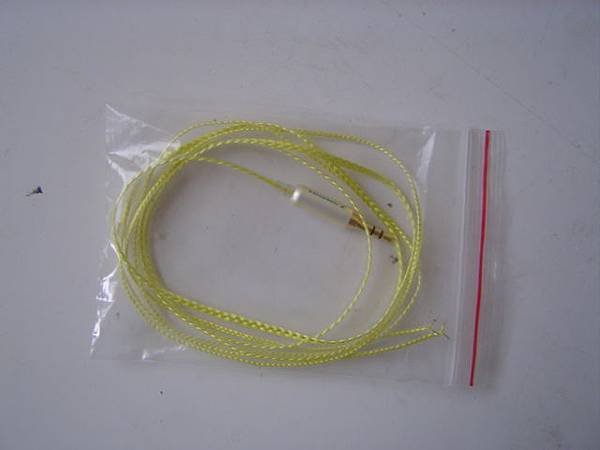

A

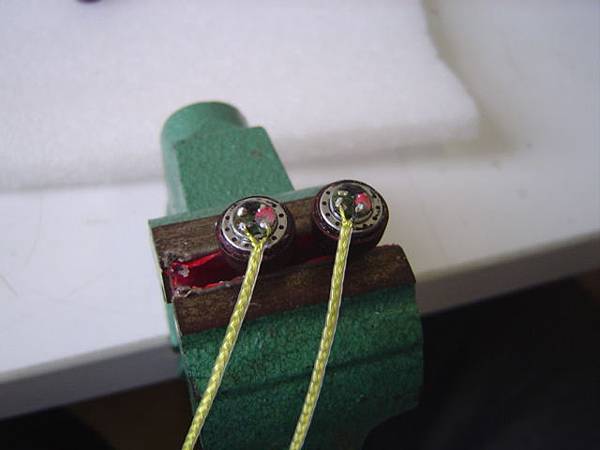

下圖收到IE7後挖出原裝的單元先試聽一下以便調整前蓋內的吸音海棉墊

2

OK!再解焊開線材準備裝後殼(蓋)

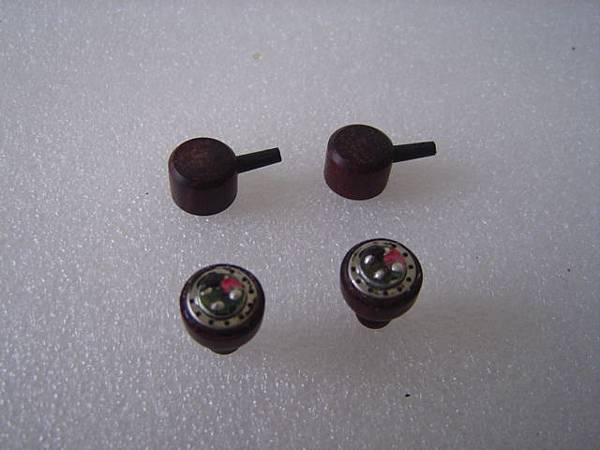

Z

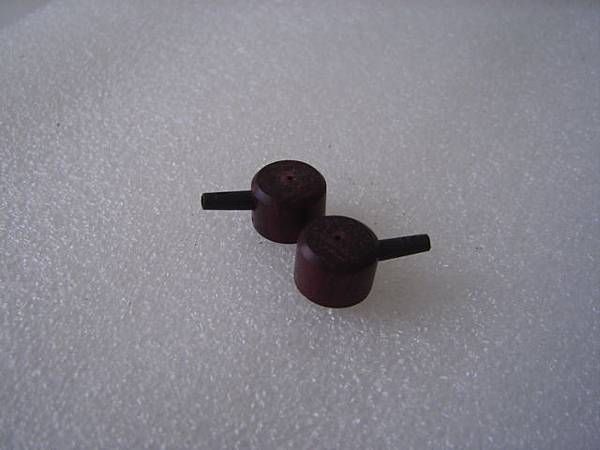

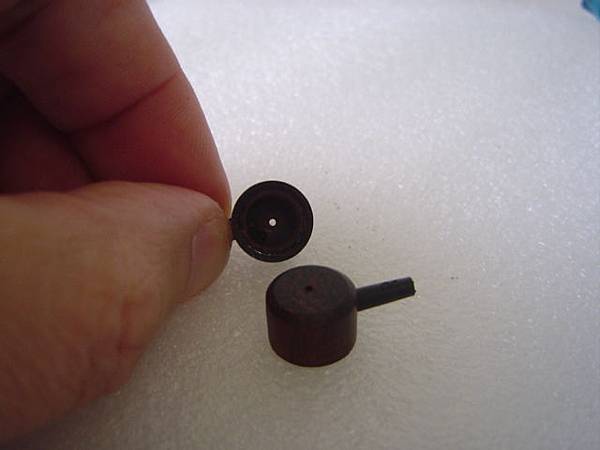

我將後蓋中心鑽了個小孔...這樣聲音會較寬鬆點---看圖

DSC00692

DSC00696

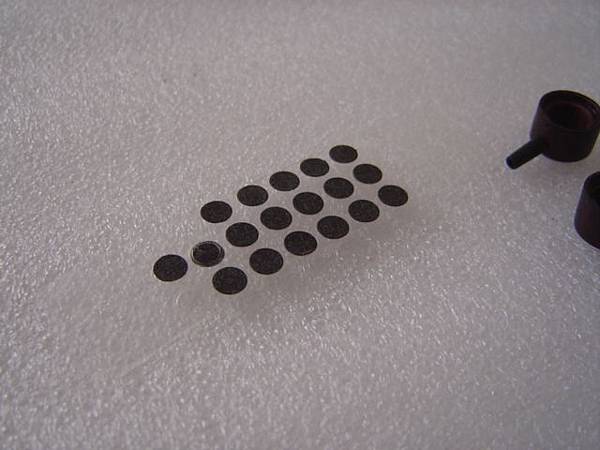

再用棉網從內貼可以防止灰塵進入---看圖

DSC00698

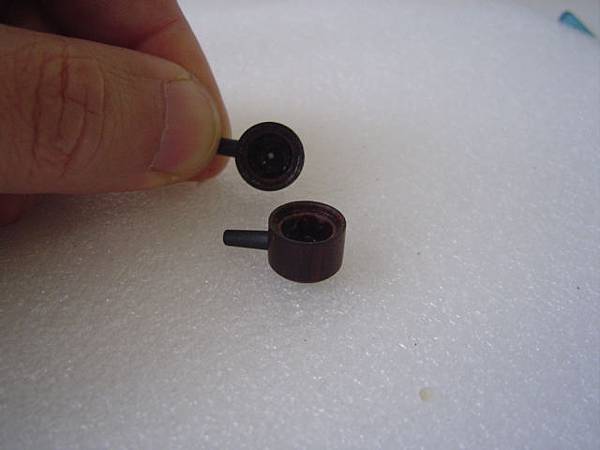

下圖是貼上棉網後的孔洞

DSC00700

用膠水小心的封好前後蓋完成製做過程很簡單!只是非常費時...正是DIY的樂趣所在

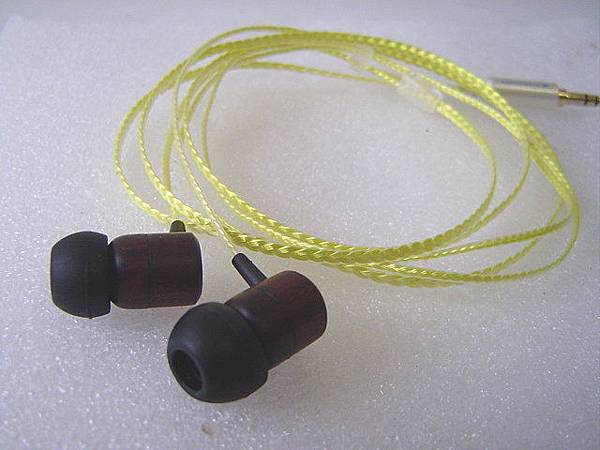

55

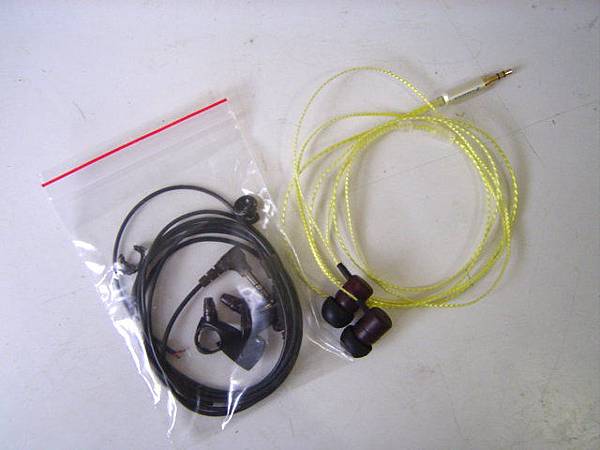

換裝好的IE7 及解體後的材料

66

====================================================================

在此先插花談一下---真假 IE7 ???

隨著IE800的誕生!IE7廠商已經不再去仿製了我想現在拿出來討論研究一翻,應該不會擋人財路了

下面這圖線材是原裝的

1.IE7外蓋左上是仿品,右邊的是真品;真品外殼裡面有印模R及L字樣,仿品沒有!

2.線材方面真品裡面的漆包銅線混有一種淡黃色的呢絨纖維,仿品多為白色---

兩者遇熱後產生的融化狀態也不同!還有漆包銅線的材質也不同

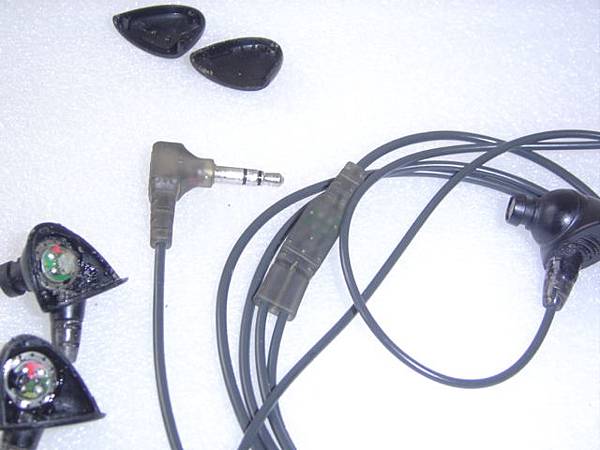

3.下圖照片左下角可以看到IE7的單元下面那顆是真品!上面那顆是仿品!

DSC00682

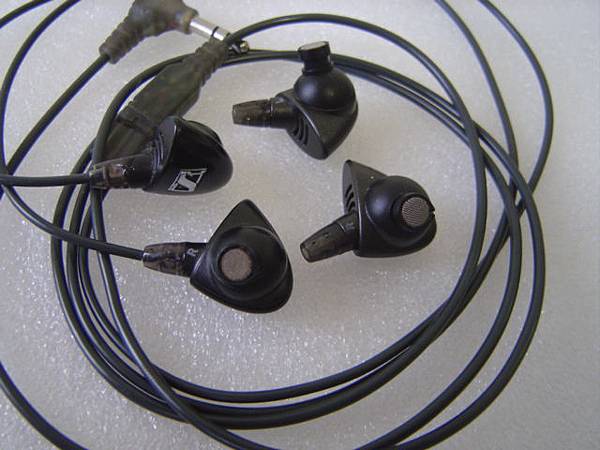

本文一開始時有提及"藍色框框的濾網"---大家看看濾網也不同!(帶線那組是原裝IE7)

 Y

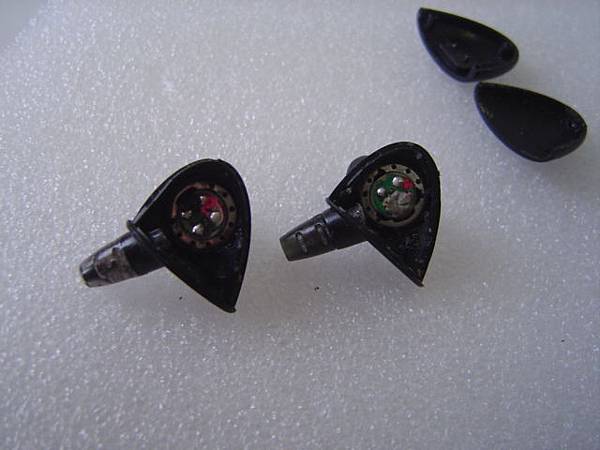

注意看模具也稍有不同(左真右假)

bbb

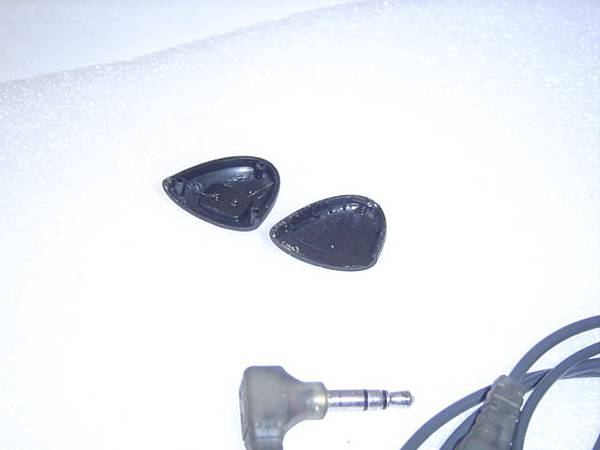

外蓋(左假右真)---假的Logo是後來貼上的模具分開做...理由很簡單!模具廠怕出事啊

還有仿品的 S 型logo很容易就掉漆了!

DSC00681

所以---甚麼特殊管道貨...渠道貨...仿的就是仿的啦 ...

而且是從線材外殼單元沒有一處是真的還買假賠10賠100哩

我在對岸的論壇還看過IExx真假對比照片...可以硬掰說假的是真品的一群人!恐怖啊...

但為何我也介紹 Diy 耳機單元---下面在聊....

====================================================================

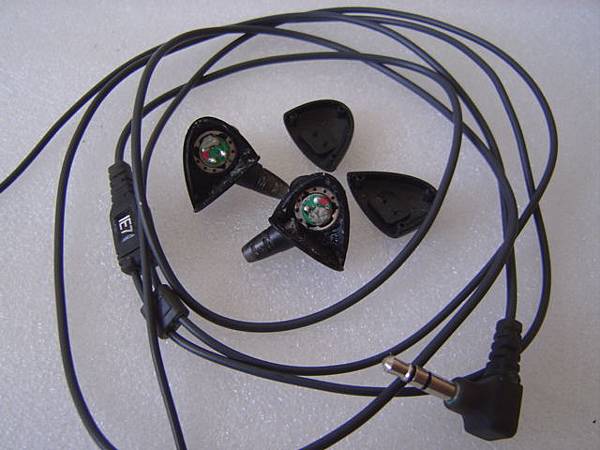

B組---仿製品賣34千元...這種賣家最令人無言...

看線材跟原廠差很多

DSC00745

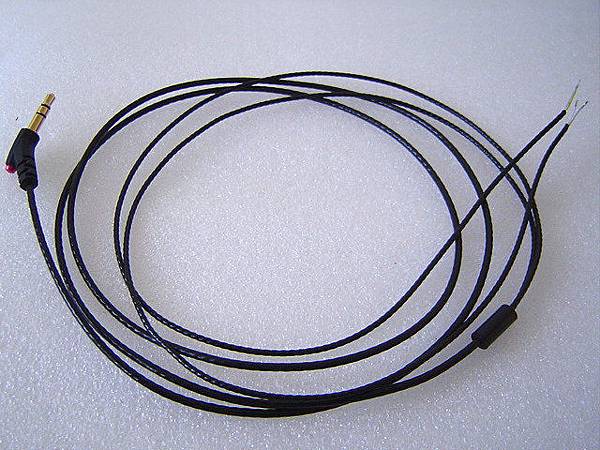

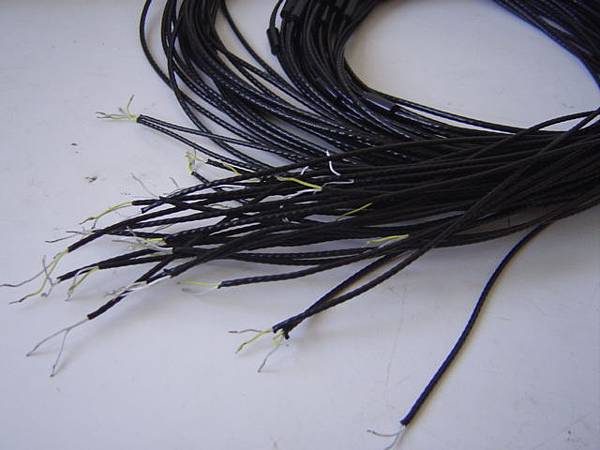

此原線已硬化...換上鐵氟龍柔軟的線材(下圖)很便宜的線!才NT180元一條

以價錢來說品質還不錯滴...

DSC00763

DSC00724

這組網友得知是仿品"心灰意冷"了---但其實聲音也不錯聽---就是買得太貴了---有種被欺騙的感覺!

差異最大處在高頻的延伸表現;而高音的表現又會跟音場的感覺度有關這是單元不同的差異嗎?

告訴各位 我覺的不是! 是原廠使用的線材較好...這是不是跟我鼓勵大家DIY的原因又接近了一步...

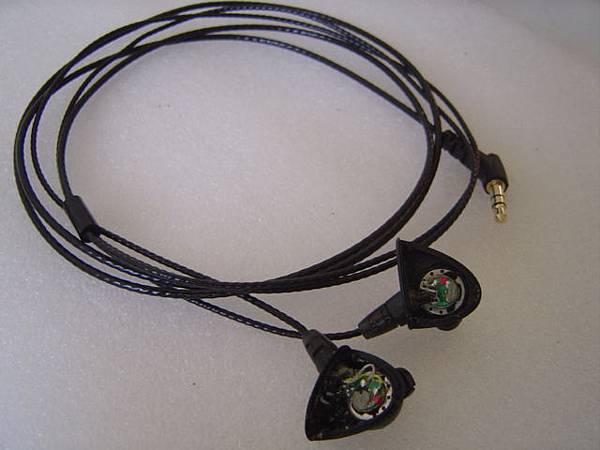

DSC00759

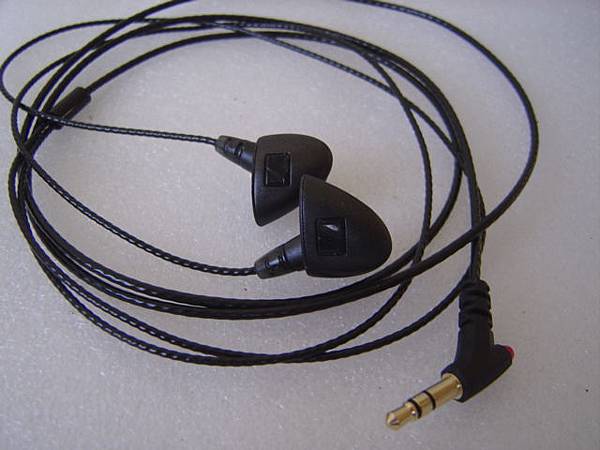

 仿品S 的 字樣Logo都掉光了哈哈!

DSC00761

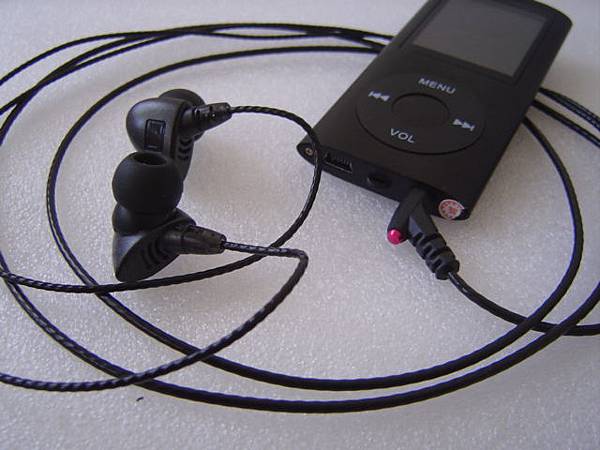

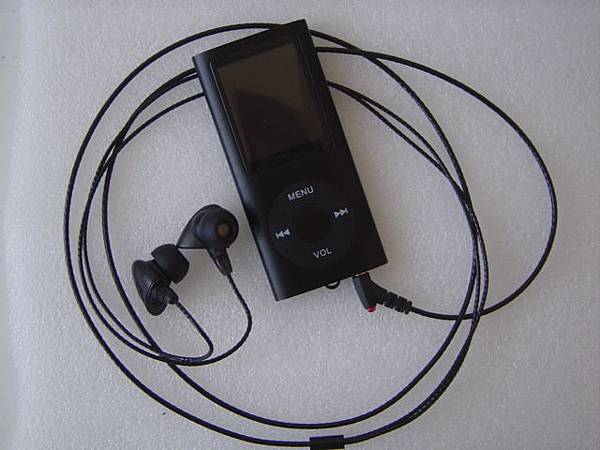

這鐵氟龍線材很柔軟如果不會編線的新手,以此線做入門Diy耳機很不錯滴!

DSC00771

DSC00778

  ===================================================================

下2組不方便拍照相,因為是網友用 IE7 外殼DIY的,內裝是8號單元!不是IE7的仿冒品...原本的聲音也不錯!

我在露天賣的 8號單元不等於 是原廠 Sennheiser IE8或IE80單元 千萬別誤解!

C組---換裝原因是原線材太過捲曲

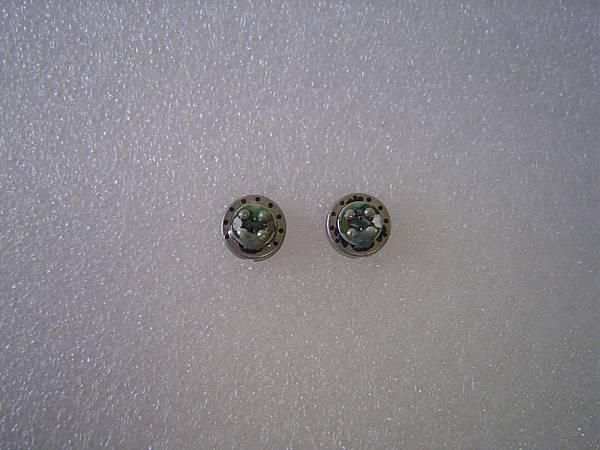

DSC00670

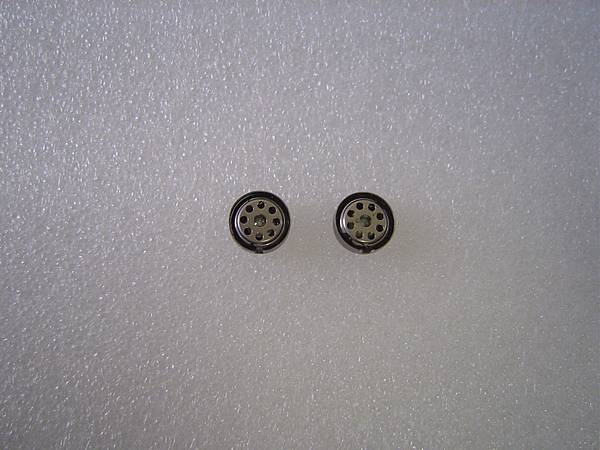

單體挖出來跟我目前用的是的一樣

DSC00672

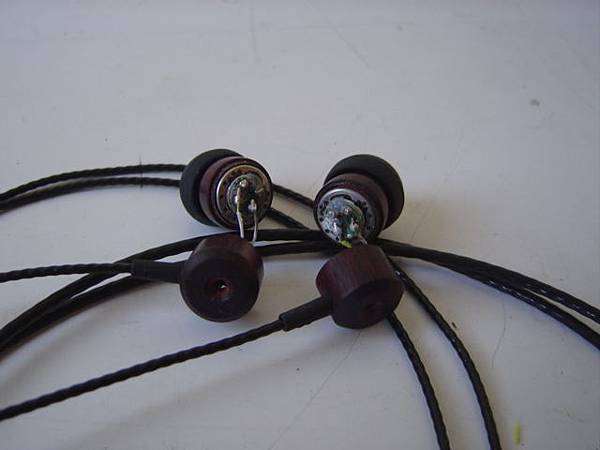

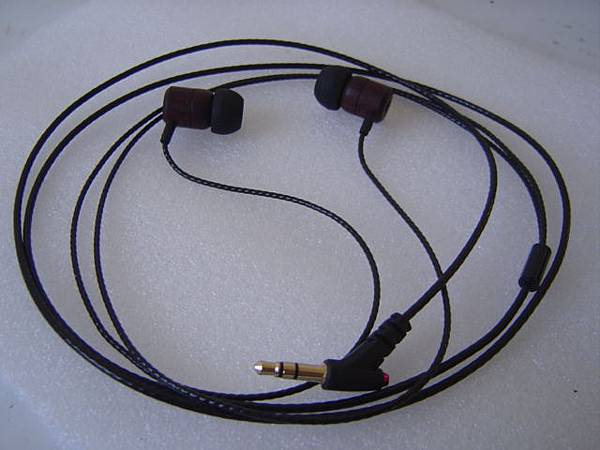

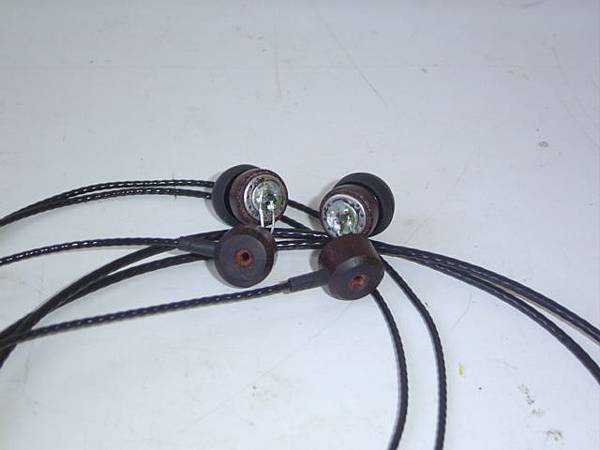

換裝酸枝木殼---過程一樣!不在多介紹了...

DSC00734

DSC00736

DSC00740

====================================================================

D組---同C組一樣的貨品...是C組的網友剛介紹來換裝的

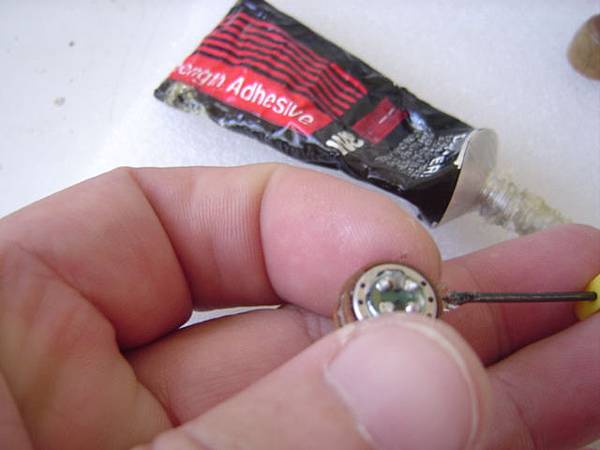

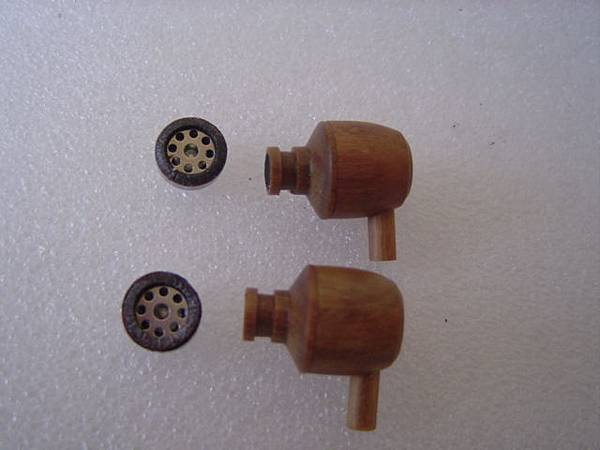

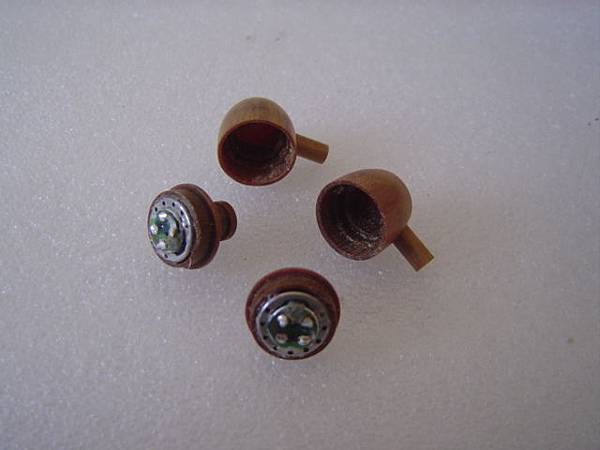

這組順便拿來做簡易入門的DIY耳機套件介紹

DSC00747

DSC00752

DSC00754

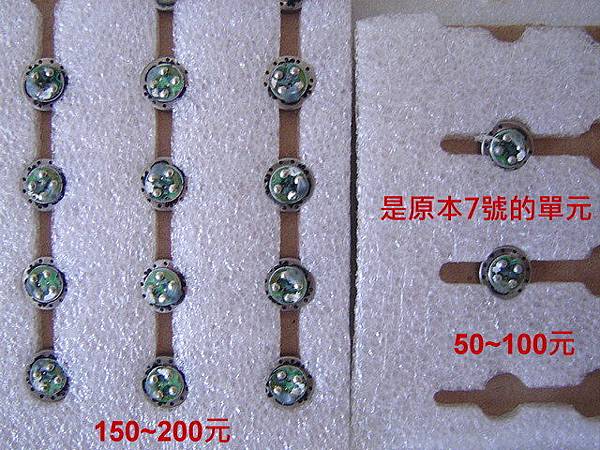

PS:對岸真是...太鬥智了吧現在連8號的單元都有假的..."仿的"再去"仿"賣得好的"仿品"哈哈!

看下圖沒拿到實品親眼比較看照片是分不出來的...

DSC00770

擇日再另外編寫2組規劃中的套件
