總結，試做後反覆對 cMoy  測試的心得如下:

1) 電池品質直接影響聲音品質．就算邊充電邊聽cMoy，仍會受到影響

2)  OPA2227PA 較能抗手機 wifi 干擾,應是設計者採用它的原因

3) 330uF/35V 主電容僅一顆,選用好一點的可以提升聲音品質，比加大電容uF數還重要

4) TEL2426 分壓IC ,不管是9V單電池，或是串聯2顆為18V供電，都建議用一顆就好

5) 電池扣連接銅線太細，有良好焊接能力者,能換則換到..

6) 糖果盒底部要做好絕緣，以免PCB或是電池扣正負極短路引起危險

這 cMoyBB 的線路是源自於此網站公開的線路圖來做修改的
https://www.jdslabs.com/

PCB依其佈局安排好零件後...接下來找喉糖~這喉糖在台灣買還不便宜...

但是想想150元當耳擴機箱也還好啦!還有糖果可吃...

請國外友人問了一下~才知口味不同價錢也有少許的差異~~~PS:已請友人國外代購中...

終於等到材料與 PCB 都到齊了~~~

電阻 電容 OP VR 等~都是使用原廠零件---參考附表

先焊了一塊樣品起來測試...

接線測試~~~哇!!!加強Bass的地方少了一條約5mm銅箔連結線...悲哀了!

先將斷線焊接起來測試 ,其他部分一切正常!  測試時是使用JRC 4556AD OP

為了怕做錯的PCB與下一批重洗的新版PCB混淆到...所以全剪裁掉了...

=============================================================

好的~原廠BB OPA2227 也到貨了~~~粉貴!

這樣需要花費掉好幾張小朋友

順便在等待新版PCB時也重新訂了硬殼的電池扣

=============================================================

PCB 到貨了...開始說明一下安裝,其實非常簡單!又無高壓的危險性,很適合新手嘗試...

焊錫我建議用0.3mm直徑的就好

印下材料表、線路圖及零件配置圖

核對材料零件!

焊上 OP 座...要注意缺口方向要與PCB上的標示一致!

錫絲一定要完全溶解焊好

再將多餘的凸出腳儘量剪平...PS:所有零件接腳都要剪平,到時才好安裝入喉糖盒中!

剪平如下圖

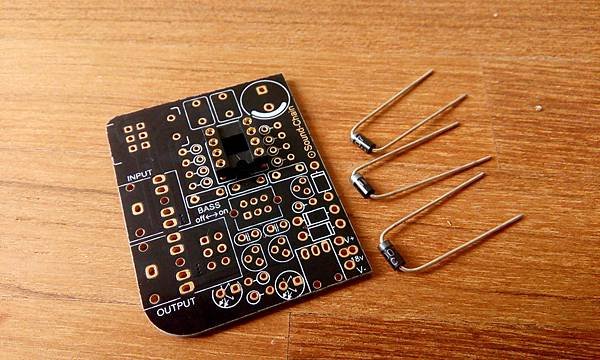

3顆1N4007 二極體

4顆Wima電容(2顆0.1uF及另2顆是0.068uF)

電阻先折腳如下圖

參考配置圖紙,焊上所有電阻

焊上330uF/35V 主電容,及1uF綠色的ERO電容...

再來 LED 燈是長腳為正極

2顆LED 焊上,5mm綠色這顆要折個90度彎角

那顆白色的橡膠是我找來套LED用的~看起來還不錯~哈哈!

再來將TI LM317的腳先折直

看下圖TI  LM317 與 TLE2426CLP 的位置(這兩顆不是電晶體喔)

焊上 Bass 切換的撥動開關(這開關沒有前後方向之分)

好了...把ALPS 50K VR,  2顆3.5mm母座 ,  DC 電源座 ,  電池扣正負極也焊上

都焊好的如下圖

後面零件腳一定要剪平

測試~OK! 準備裝入喉糖殼中了

9V 單電池的焊接法，此時供電是DC 9V ,經TEL2426切割為 + - 4.5V 雙電源

使用充電的外接變壓器需 DC12V

9V 雙電池串接時的焊接法，此時供電是DC 18V ,經TEL2426切割為 + - 9V 雙電源

此時使用充電的外接變壓器需 DC24V

=============================================================

先訂了6盒 50g裝,肉桂口味的~~~好吃喔!

當然...是沒時間等喉糖吃完才安裝的,先將喉糖倒入別的空盒中

這裡的孔距的定位不容易捉準確...要自己動腦一下囉~

我是先用手持電鑽(鑽PCB孔的那種),捉個大約的位置,先用2mm鑽頭鑽個小孔~

再用大一號的鑽頭將孔鑽大些,並修正方向與孔距,最後再以小銼刀來修圓孔

因為喉糖盒為金屬的,所以我們底板一定要絕緣...我是利用羊毛氈,只需薄薄的一層,但要確實要能與PCB絕緣

這樣鋪一層,不能太厚!不然PCB會太高了,到時上盒蓋會蓋不起來

如要保險點用薄塑膠墊片也可以

孔鑽的準確..直接影響到作品的美感

下圖是外接 DC +12V 變壓器時,內部的LED燈亮起,表示正在充電中

套上白色LED擋環更有質感

OK了!....

與社友一同玩此Diy項目, 只做了一小批~分裝零件中.....
