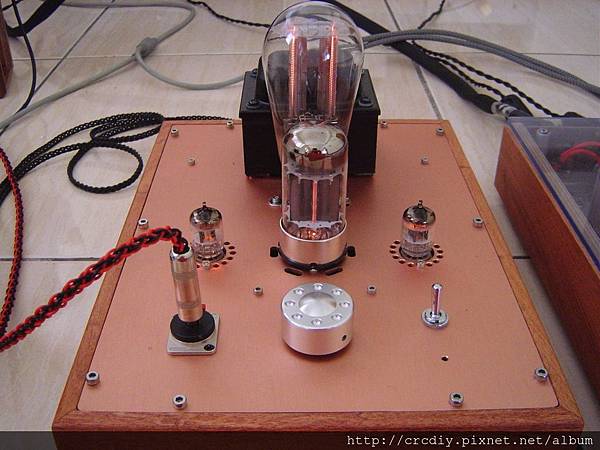

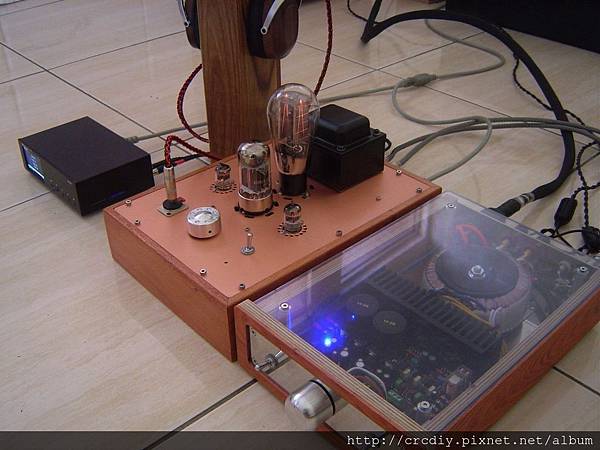

這是一直計畫想要做的一台耳擴,為了要搭配我DIY的特拉斯假T1高級耳罩..XDDD

順便加了個前級輸出的功能,用來搭配一些後級擴大機或綜合擴大機....其功能主要是"調色"

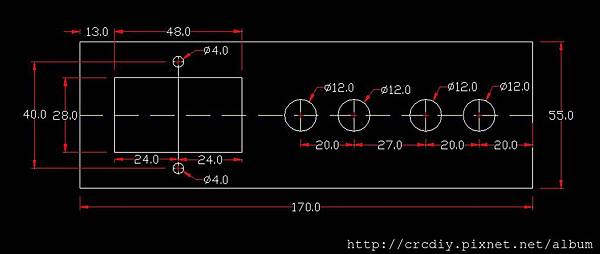

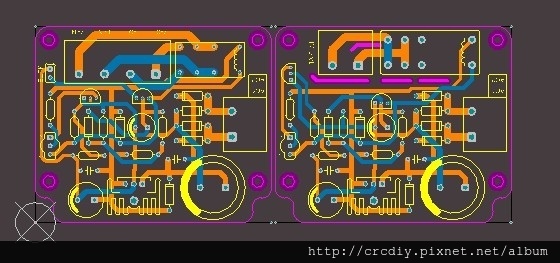

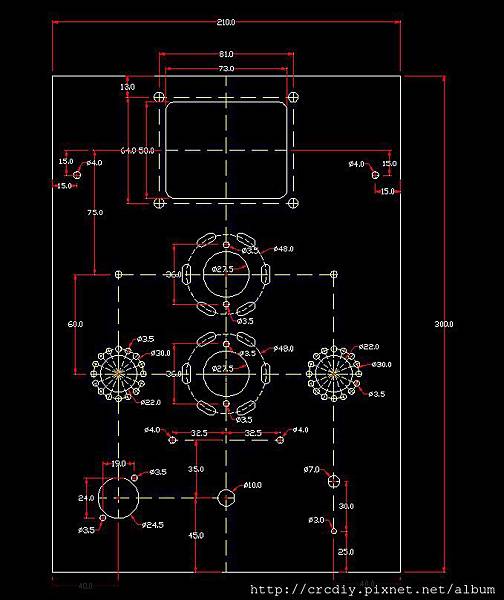

先決定好要用的變壓器大小及所要用的管子後,先將上板尺寸圖繪製好,交由廠商製作...

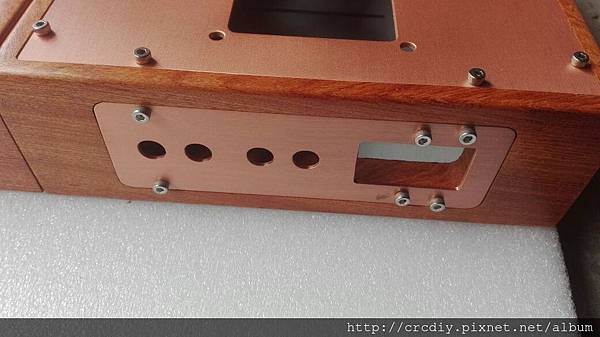

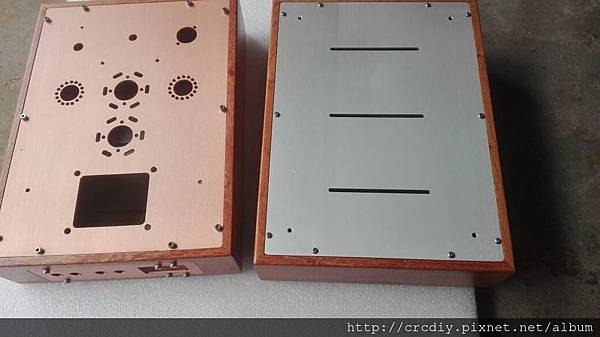

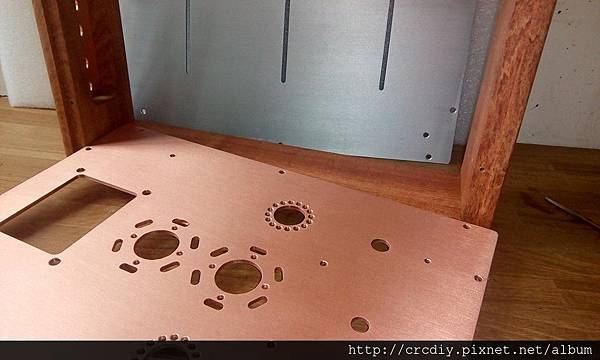

由於6080 及274B/n管子本身都有相當大的熱度,所以我訂製了質感不錯又厚實的紫銅板...

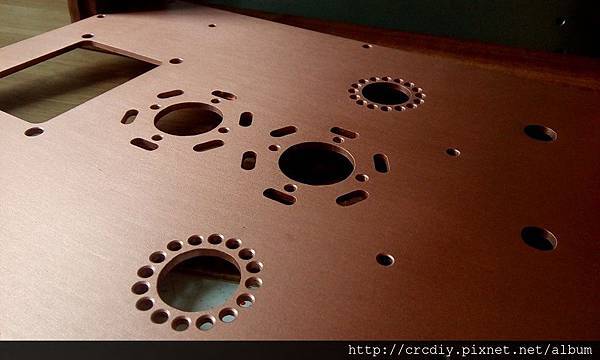

紫銅上板收到後趕快先核對一下孔洞位置是否都正確

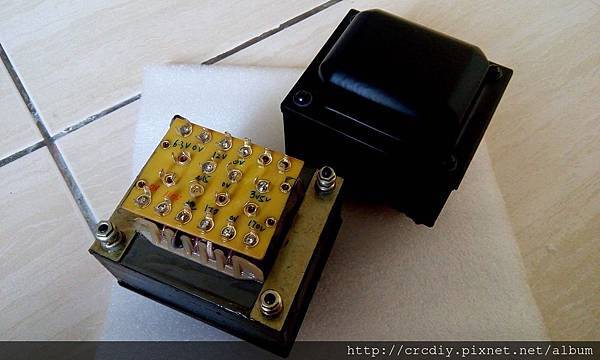

變壓器方面訂製了Z11 96片疊高50CM...既使在炎熱的夏天不開冷氣都也不會發燙

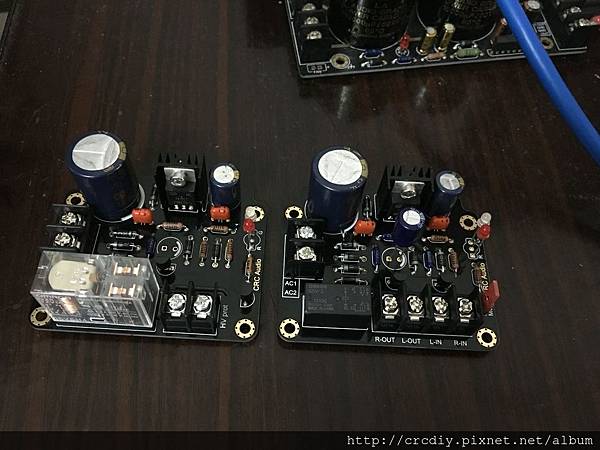

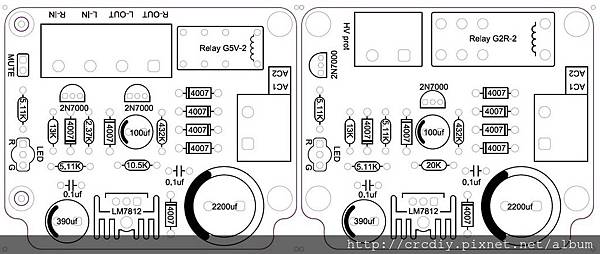

再來為貴貴的管子們製作了緩衝模組來加以保護這次用的

d-3.jpg小貴

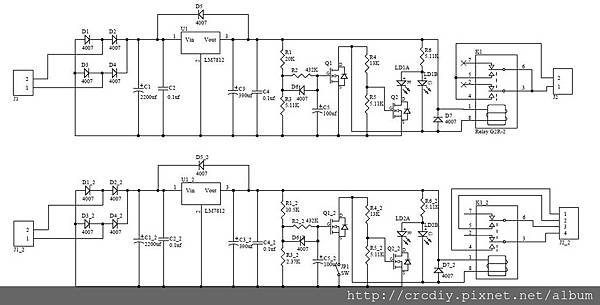

動作原理大致如下:

1)開機時,12V輸出,電容充電,此時Q1不導通,繼電器線圈兩端的電平幾乎相等,

Q2有高電平,LD2點亮,顯示紅色,機器此時燈絲預熱中...充電完成後,Q1導通,此時繼電器的線圈

的控制端成低電平,Q2的G極變低電平,LD2A紅燈熄滅,並轉換成綠燈

2)LD2B 工作方式相同,但電路調整設定接通時間較長,既待電路穩定後再接通耳機輸出。設定好零件

參值時間差後依序先接通高壓緩衝後再接通耳機輸出,以保護真空管以及耳機受傷!



兩顆繼電器...左邊為高壓緩衝模組,右邊為輸出緩衝模組~輸出緩衝是使用鍍銀接點的繼電器


主線路的架構...網路收尋5670 6080 Headphone 線路圖一堆,SRPP 加一級陰極隨偶輸出架構也都一樣~我就不PO了!

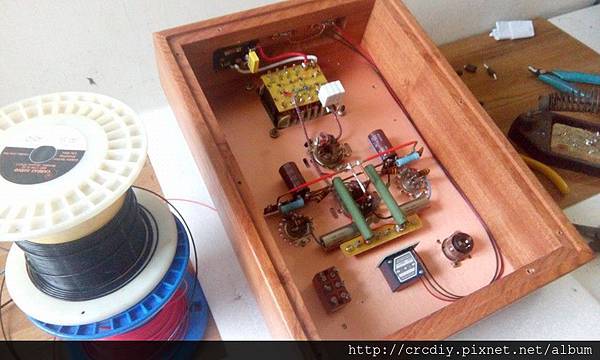

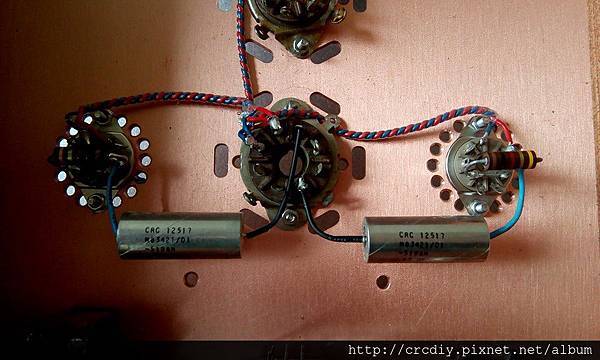

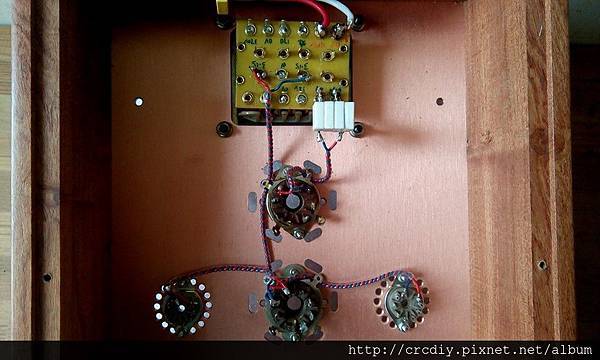

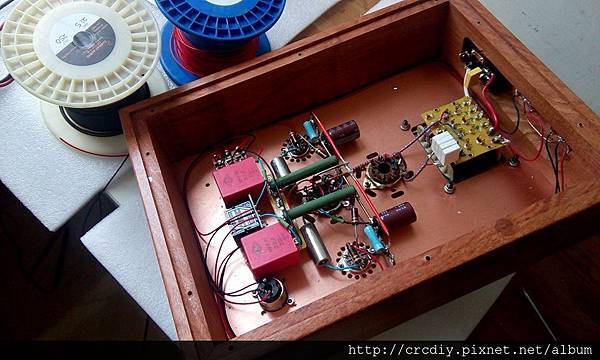

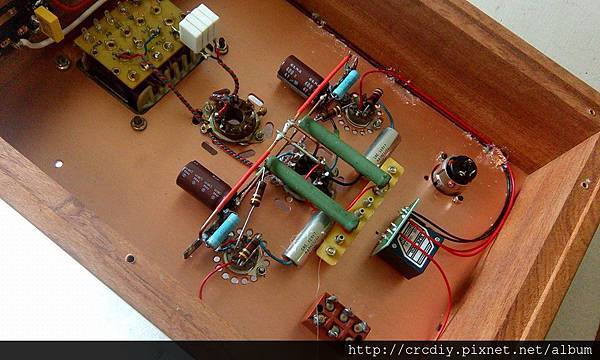

好~開始配線了...首先當然是要先配真空管燈絲線

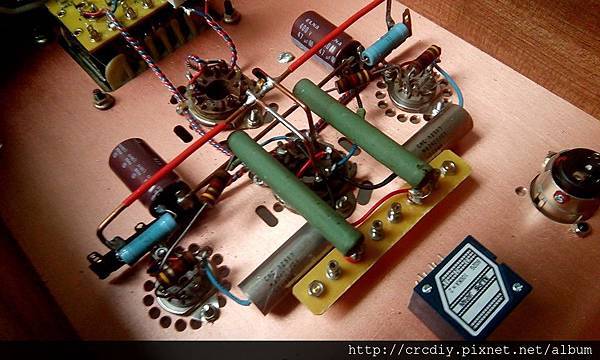

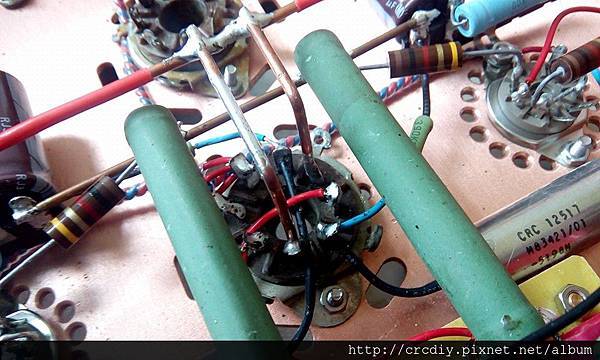

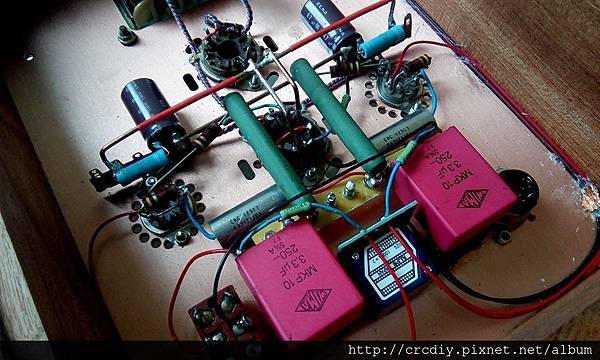

然後依序將電容電阻等都確實焊接上去....

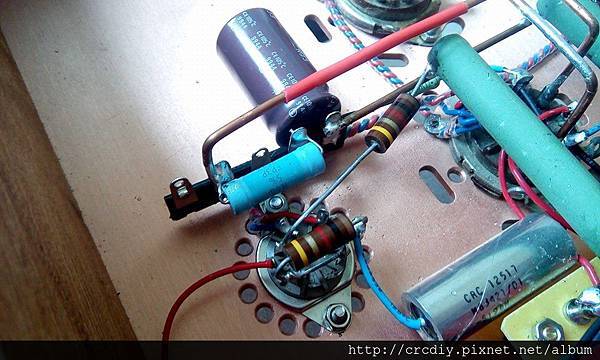

我搭棚的重點在於,零件能直接走短路徑焊接於管腳上是最好!再來要求的整潔度只是為了好自己維修除錯

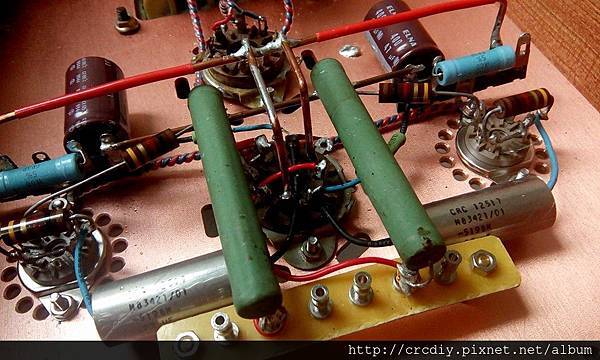

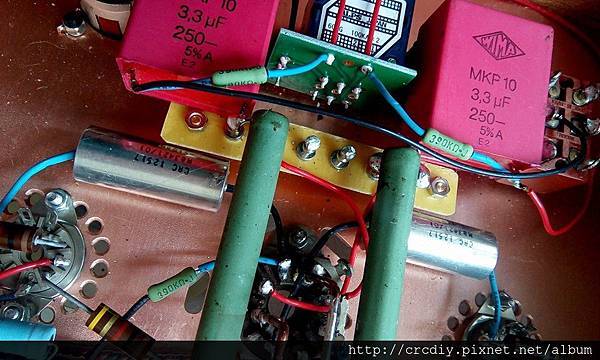

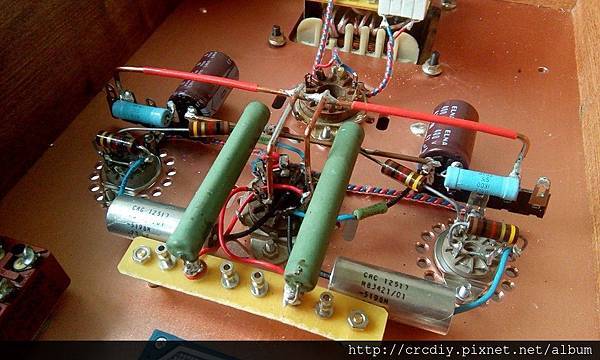

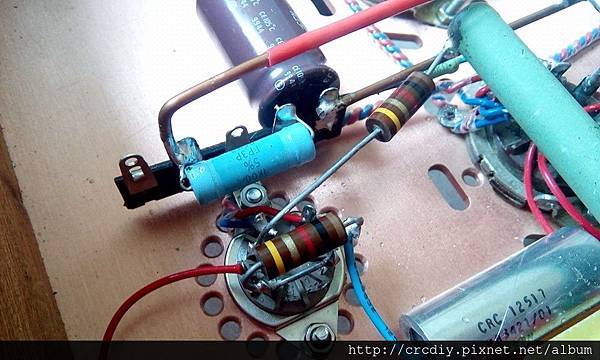

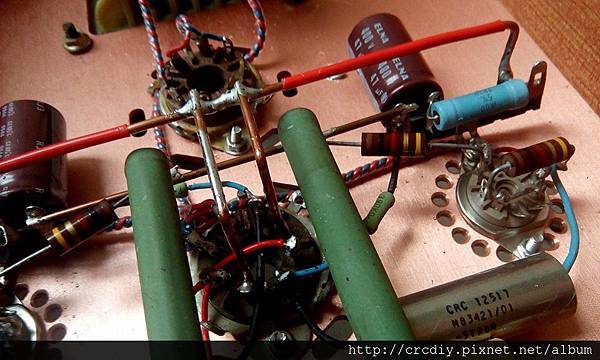

下面PO幾張焊接過程進度圖...直接看照片不多說了~














到這裡其實已經是完工了...就算不加緩衝模組預熱真空管~我覺得也都會非常耐用了!









加上緩衝模組實測...高壓不會衝上200V,這對5670的陰極至燈絲電壓是對大的保護作用...因為我並未墊高

燈絲電壓,測試將音量電位器轉到底也不會有哼聲及雜訊!

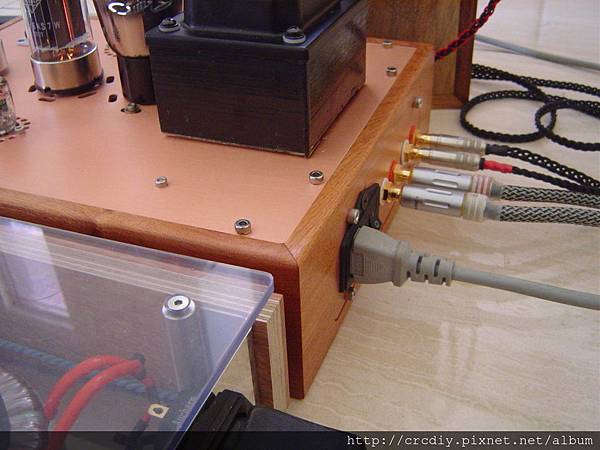

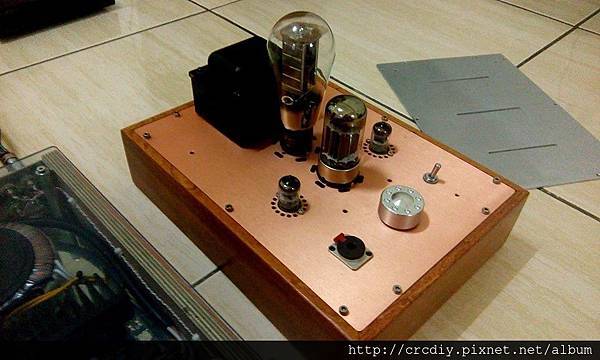

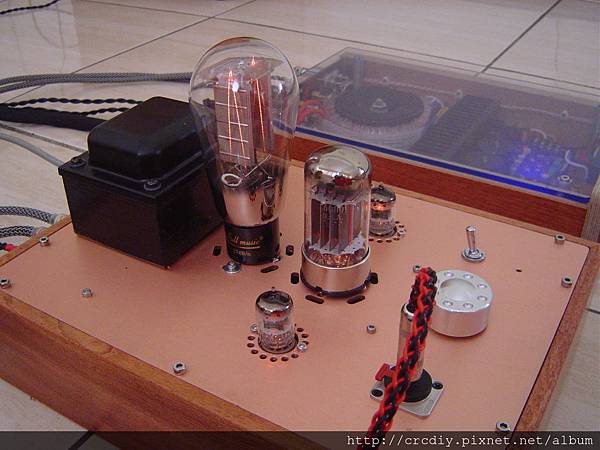

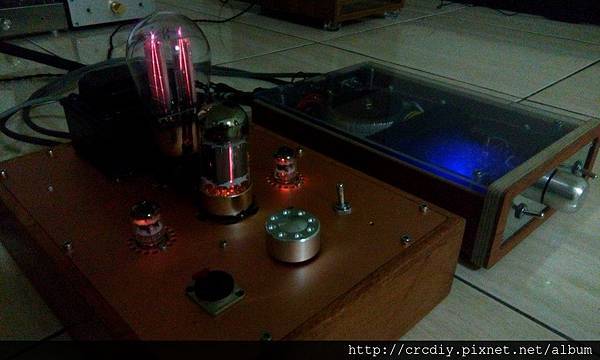

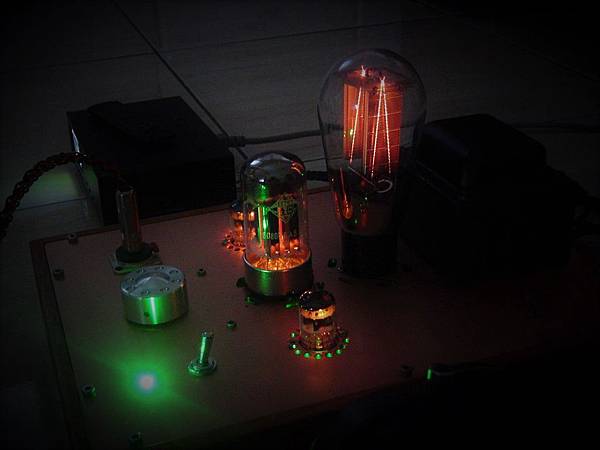

如期完工了....愉快ing

驅動耳機 32~600歐

頻率響應 10 Hz~50K Hz -3dB

信噪比 >100dB

總諧失真 <0.08% 10 Hz~25K Hz
