CRC DIY

RUN 過4~5天後的聲音~溫厚如管機

A類放大是不存在交越失真，所以音頻信號可以完整地傳輸，也是一般發燒友的最愛

對於JLH A類的輸出級是單端或推挽是常被討論的問題...這要看您從那觀點切入分析此電路，

下圖是 JLH 1969 的原線路圖，看似簡單卻巧妙的將 Tr1、Tr2、Tr3 相結合後的複雜性...圍繞這

3顆晶體設計所形成的"環迴路"，及內部產生的反饋交互作用...所以營造出非常好音質的表現!

放下這些爭執性的思考，好好的欣賞此電路巧妙的運作吧!依照原理做出有膽機味道的經典JLH

對於電路我還是簡單的說明一下，有助於瞭解電路後，可以從這經典的線路中修改其零件及設定，

可以提高功率來滿足自己的需求，或是減少功率做為耳機A類放大器(這也是我下一個想進行的項目)

由於用了圖中C1這個電容後，與R1、R2組成了自舉電路(增阻電路)，當來自Tr3的交流訊號產生時，使

得Tr1及Tr2在交流訊號傳遞時，兩管互相激勵產生了類似推挽(Push-pull)的動作。也就是一管電流增大

時，另一管則減小。 若從另一角度來看...我們可以看出Tr2的信號輸入，變成了是由R2波動的電壓從

E極送入電晶體。輸出則由管子的C極輸出~那麼...BE入、CE出...這不是同下管一樣是個共射極放大電

路了。這樣的變化起於由C1將R2跟Tr2的射極間的交流連接，於是兩功管都有了放大能力。所以，總

結一下 : Tr1 是射極放大電路，而上管Tr2也是它的(Tr1)集極有源負載，當然C1也是TR3負載電阻的交

流導通電容，可使環路增益提升及穩定性都得到了相對的保證，所以也不需要加高頻補償電路了。

==================================================================================

OK~如果不明瞭也沒關係...直接做手實做吧!零件很少...失敗率很低!

但聲音能有多好,就要看您對此線路的理解力了!

先做2個+27V電源5A的電源供應開始，下圖是我實際用LM338K做的電源供應電路

1.2~30V可調，左右聲道分開單獨供應，所以要用2顆LM338做成2聲道~其特點是：

串聯調整型電路、簡單又穩定、輸出電流大。額定電流可達5A，最大允許峰值電流為7A...

PS:LM338K 與 TIP41 2SC5200的假貨非常多...購買時找有信譽的商家吧!

我是利用搭棚架直接搭棚完成的(下圖)，旋轉5K VR 看看電壓是否可以調整電壓，然後先放在+12V就好

此機 JLH 1969 主線路圖

上電測試時，先調整到用12V就好，調整主線路圖的 100K VR 使輸出中點電壓為6V(如下兩圖)

PS:注意~先用12V測試的原因是怕為調整的靜態電流時過大，所以先用+12V低壓

如果電流過大致使電源線路上的5A保護保險絲燒斷時....

要特別注意!!! 換裝新保險絲時要先放掉8600uF電容的電流...不然會被電一下喔!

每聲道的電路我也是用搭棚的方式安裝，零件安排方式如下...然後在銅線將他們連接起來

PS:那顆在輸出端的10K電阻，也可以不用加

晶體的接腳定義(下兩圖可參考)

先用+12V的電源電壓來調整，旋轉R2 (1K VR) 將靜態電容關到最小(要串聯電表量)

再將電源電壓緩緩調升至+27V(一次先做一聲道就好，以免手忙腳亂)

再來調整中點電壓約為+13.5V

旋轉R2(1K VR)每聲道我是設定靜態電流約在1.25~1.5A之間

 一邊熱機，一般來回測試中點電壓與靜態電流是否有漂移自己的設定點

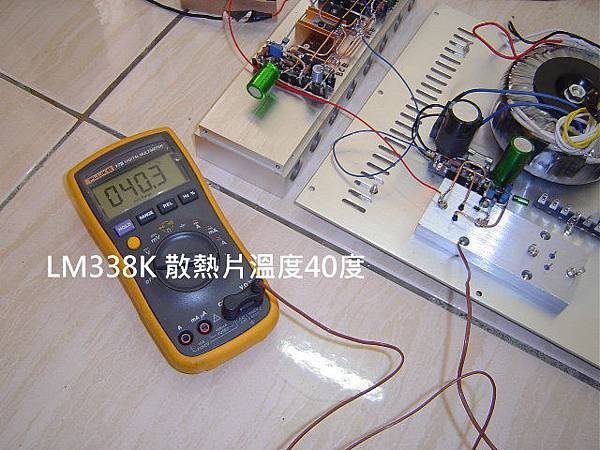

單聲道時~LM338K的溫度是40度，兩聲道後會升至60~65度(還是OK的)

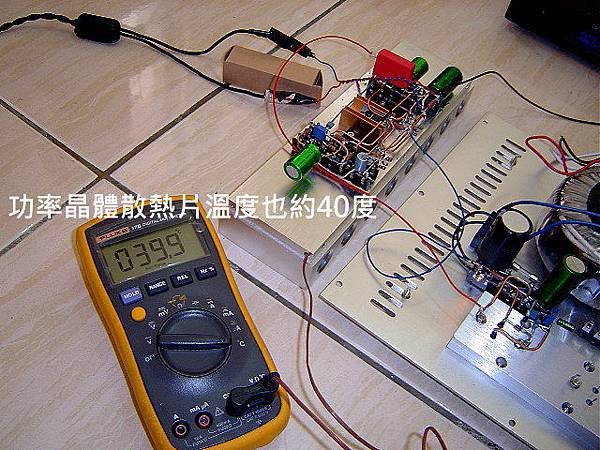

下圖是一聲道再測試時還未裝箱的溫度

實際裝箱後，在+27V與1.25A的靜態電流時散熱片是55度

電流量1.5A時，散熱片溫度約60~65度

===============================================================

題外話~可以裡用轉印紙用電腦印出自己的專屬 logo

完工!!!RUN了4~5天聲音漸入佳境，2SC5200非常有管味，可以說根本聽不出有晶體的毛噪感!

如此...又讓我想為她做2個mono-mono的級進式的VR了

正式材料表(有些零件都是我的老庫存)

===============================================================
