動圈+複合式雙動鐵單元組裝
下圖為當初在淘寶購買的圖片，有趣的是上海這賣家說別人山寨他的殼，想問這位不懂狀況的老兄
你的耳殼不是山寨AKG K3003的嗎?還是如你所說，K3003的殼是你設計的?那你拿出來盜用，這樣對嗎?
本人從不山寨品牌貨，耳殼都是淘寶買回的，誰的便宜或哪位談吐好我就買誰的貨
目前動鐵品牌中以美國四大動鐵耳塞品牌“UE、音特美、威士頓、舒爾”為其代表是品牌。
其實動鐵單元原先是在專業醫療(如助聽器)、舞臺監聽的領域起步的。如初期的威士頓和UE是同一
家公司，其主要業務是研究聽力保護商品及舞臺監聽等設備。因有著領先的研發技術，因此面對音
樂耳機的嚴格音頻要求下，推動著他們不斷的創新突破，造就了今日耳塞式動鐵單元的音樂耳機。
動鐵耳塞中備受發燒友推崇的經典型號
1)音特美於1991年發布的ER4
2)UE旗下的TF10三單元動鐵
3)威士頓入門級動鐵UM1
4)舒爾E4C、E5C、SE535

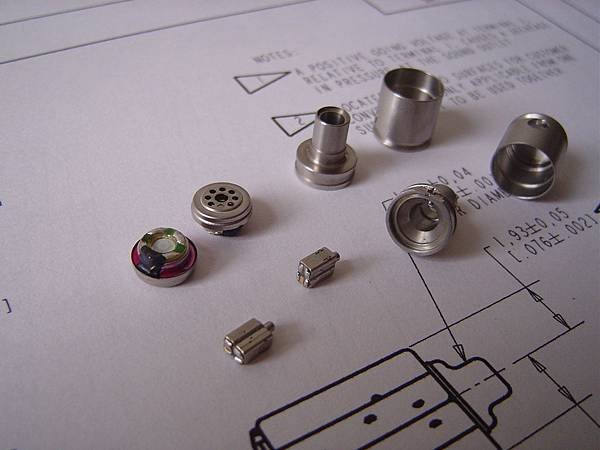

下圖是這次要製作的圈鐵耳機材料實驗

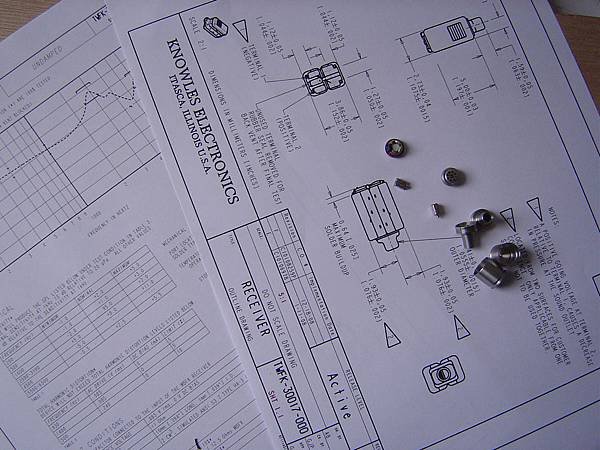

動鐵單元我是使用美國KNOWLES TWFK-30017

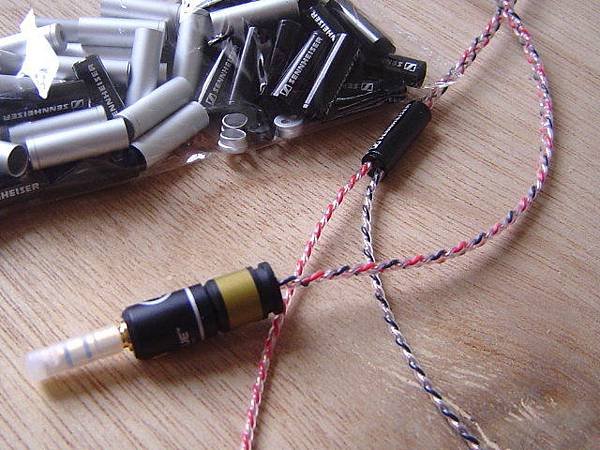

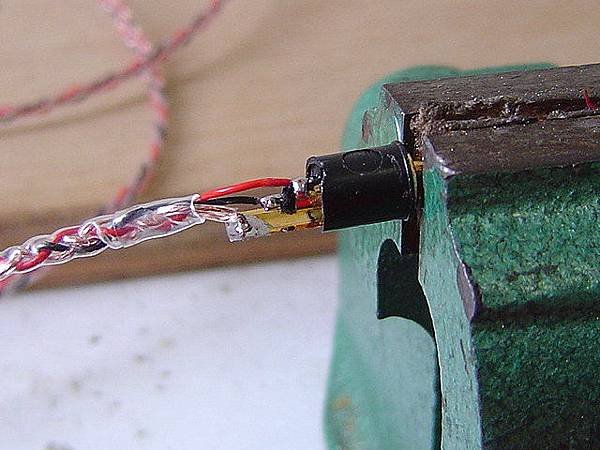

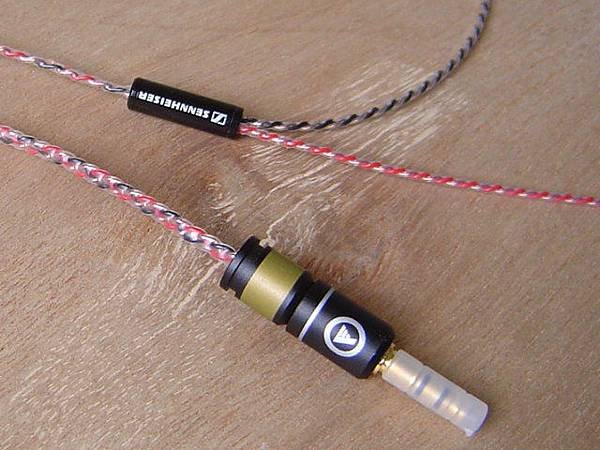

當然，要先為此組耳機製作一條耳機線...當初聽說AKG K3003的齒音較重!聲音也不像以往耳罩式AKG的音

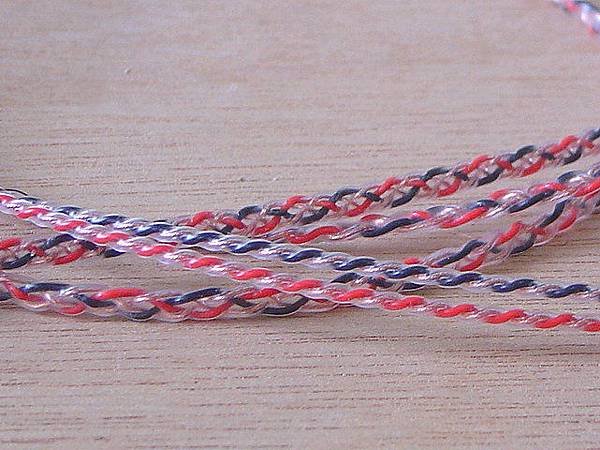

質，深怕解析過高把聲音搞的跟"深海"一樣了...那就失去我做此動鐵的動機~所以線材我使用了古河單晶銅線
....後來聽到此耳機的聲音後...才知~這一切都是多慮的;此耳機聲音溫和耐聽極了!

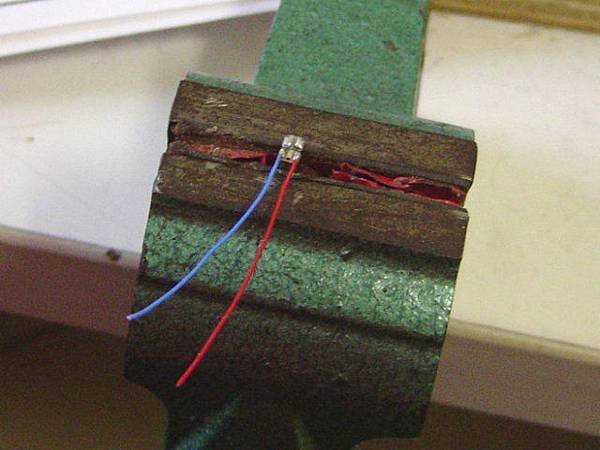

依照TWFK-30017動鐵的Data先焊接上一段正負引線
與同好交流心得;此動鐵是雙單元的，上面那顆動鐵依照Datasheet是可以加個小電容做高頻分頻
但是問了2位網友都沒加此電容，都是用直接跳線的，都說聲音很好沒問題的~OK!我也先不加試試看吧!

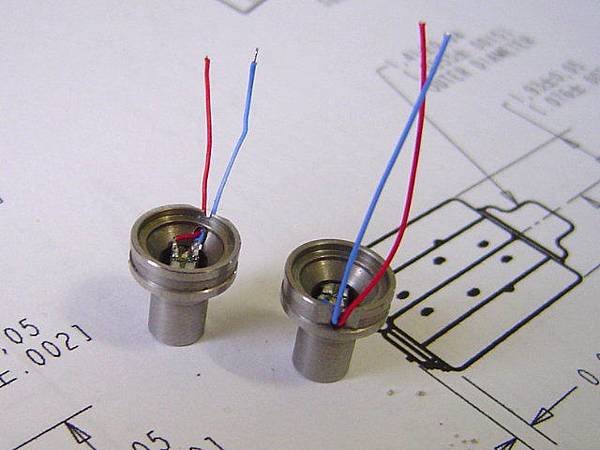

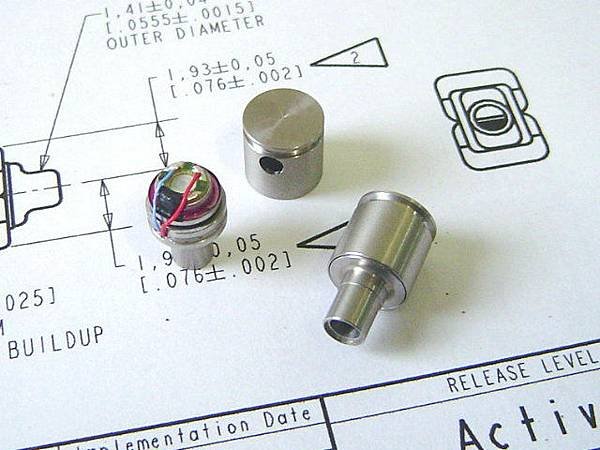

嗯~不鏽鋼CNC車的耳殼還不錯...動鐵單元先裝進去了!要用膠水固定一下
真品的9mm動圈單元是鈦膜的，掏寶這顆單元目前大多是高仿品，所以此單元竟也被炒到小貴!
好笑的是...還有別家廠商也仿做這顆仿品!仿的再仿仿品...ㄎㄎ!所以價錢也很亂~價差很大
"正仿品"的聲音是比較好聽些...我有比較過了!PS:正仿品就是路製K3003的正品~哈哈...可笑!

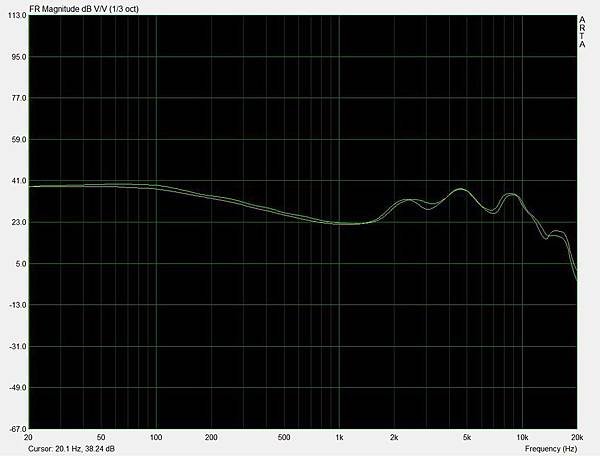

我測了此9.2mm動圈的曲線!他是為了與動鐵結合的~所以單用此顆單元做耳機將會有某段的頻率是下陷的

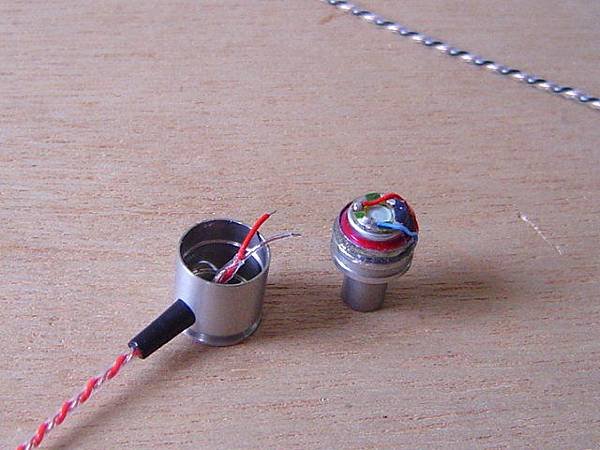

試裝一下~OK!與鐵殼吻合
這次用了金屬分線滑塊

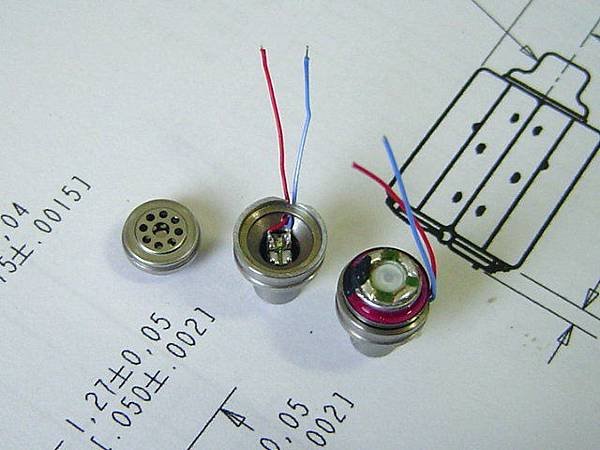

沒加後蓋前先做配對檢視---可確認單元是否裝的妥當
好的~再來要封住後蓋了

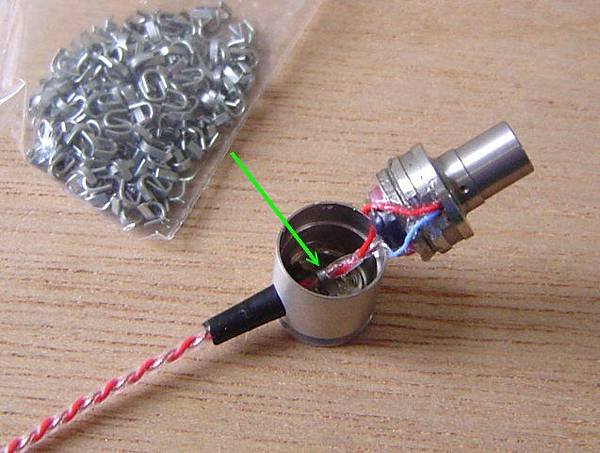

我現在做耳機都用ㄇ型擋環，製作上方便了許多，但是黏和時要注意不要跟單元短路到了!

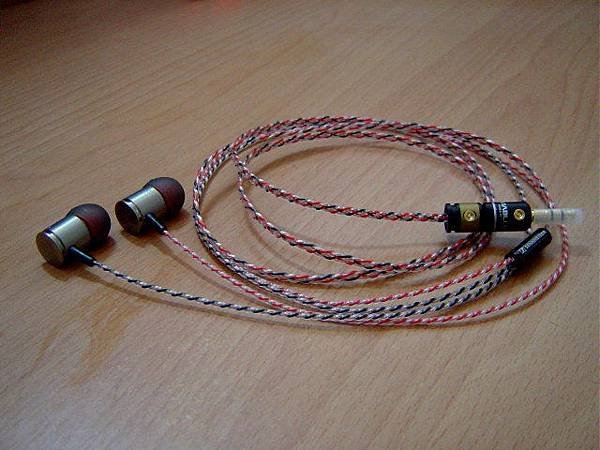

完工--- 此圈鐵耳機建議RUN 200小時以上，聲音差異實在太大了!越來越好聽...
建議撥放器(手機) 素質不能太差~這組合阻抗雖然只剩10歐姆...所以反而更需要驅動力良好的撥放器材
說實在...玩耳機我只是純DIY上的興趣，因為我戴不慣耳機...那些解析高的耳機聆聽時間一長
總是讓我聽得頭昏腦脹~XD...這副耳機是我聽得最舒適的一附!可以連續聽了5小時沒拔下
低頻很好又不轟頭(有似小耳罩般的低頻)、人聲耐聽極了...高音溫和不刺耳~ I Like
2015/03/01的最後調整

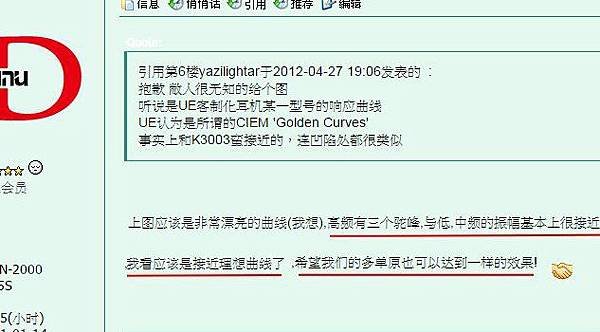

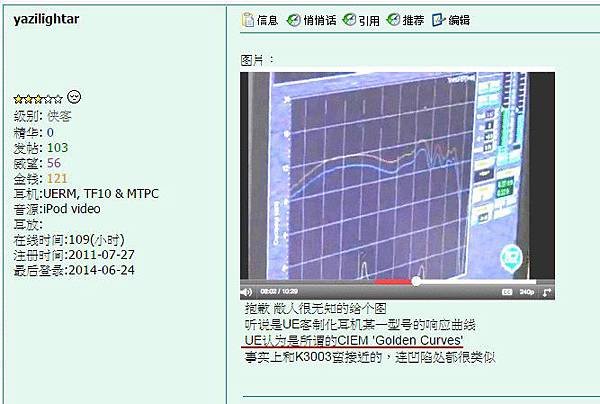

參考一下此論壇的討論就知道我在調整甚麼
