煲機24小時候---單支Fostex FE166en 收音

此線路開環增益約為56db ，負反饋1/13的電壓回輸...也就是約34db的反饋深度~

所以此電路的放大倍數約為22db(13倍)! 此電路很經典，相關的說明網路非常多可查詢!

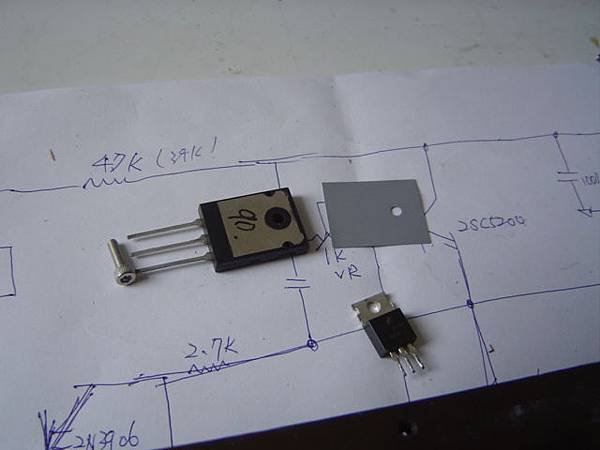

自己蠻喜歡的 Toshiba SC-5200的溫厚聲音，驅動用TIP 41C

根據自己多年前的記載~此搭配組合音質溫厚、低音豐厚! 由於零件很少~所以由此先用搭棚試裝!

測試時只用了一般電子商品附贈的12V/3A的電子式變壓器

所以中點電壓為6V

因為試裝電壓只有12V; 讓它電流衝上2.5A...RUN一下晶片

熱機約2小時後...溫度會升至約55度(圖中是約40分鐘後48.9度)~此時聲音很像管機!

沒有晶體味~真是比有些"現代管機"還要有溫厚的管味

心得報告一下給大家參考:

1)輸入輸出電容改變容值或更換廠牌---此機採單端A類放大，路徑直接又短...所以更換即可聽出音色的改變

2)調整靜態電流可以聽出音質由硬轉變為鬆開...中頻厚實如管機、高頻毛刺變為滑順

3)前2點大家可以換著玩或調整嘗試很方便!但是功率晶體方面更換就方常麻煩了!所以我簡敘一下從前的紀錄:

Moto 的MJ15003 高頻尾音細膩、低頻氣勢磅礴!有管味

Toshiba SC5200 聲音柔和耐聽、低頻較鬆軟帶Q、管味濃厚

Moto 2N3055 聲音也有一定的水準，算是非常超值

看來要為他先做個有力的心臟(電源穩壓)---下圖測試穩壓電路中

 穩壓+27V 使用LM317 整流+TIP 42擴流(溫度59.1度)...還需調整一下!

試音過關!準備機箱安裝囉...散熱片是全鋁塊車出來的機箱
