CRC DIY

確認尺寸圖紙

下圖為一套外殼包含的材料--- NT$480元

簡略的安裝說明

先將6角銅柱鎖上，但是先不要鎖緊...

包括之後的所有螺絲在安裝過程中都先不要鎖緊!才會好安裝...

下圖這一支側板，廠商竟然忘了修圓角~還好安裝起來是看不大出來的!

如果您看它很不爽~拿個有圓角的側板條，壓在其上;拿銼刀修個5~6次也就成圓角了!很容易~

再來先裝後板~鎖上喇叭端子的2顆自攻芽固定螺絲

如果3.5mm耳機孔母座有一點誤差!可以用小挫刀或是電鑽修正一下

喇叭端子座如有一點超出後蓋的高度;也可用剉刀修整一下

下圖這樣就是OK的了

再來;鎖上前面板時~要先將10K VR下的一塊凸出檔塊剪掉!

再利用VR的螺絲鎖上前板稍微固定一下

先套入底部兩邊的側板; 一邊用一條 ~下圖!

鎖上底板---底板用的是帶墊環的十字螺絲

側板裡有2片不用套在銅柱裡的 ~這2片是用來安裝在跟PC板旁側的

然後，上板18mm六角銅柱每側要套入5支側條板~ 有耐心點慢慢套!用力過猛壓克力是會斷的!

如果壓克力卡榫內有毛邊可以用小刀片修整一下!

鎖上上板~上板螺絲是內六角的l如果鎖不到銅柱;請再放鬆上板18mm銅柱增加高度!

貼上背膠腳墊

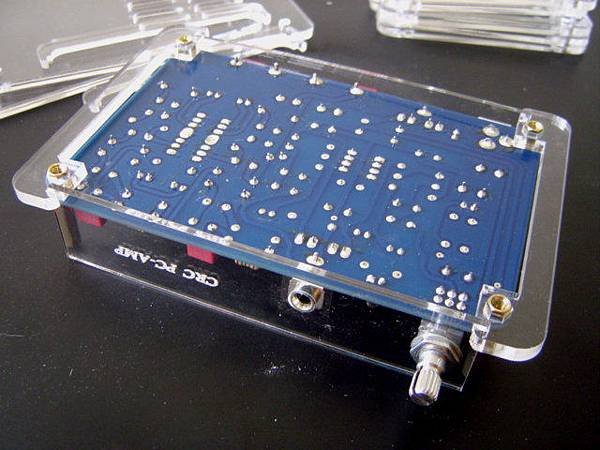

~ OK ~

加個散熱器在 TA8227 上更好，夏天才不會熱到斃命!

PC SP也在測試中~傳輸式管道---管道長度約為80CM
