對岸製做變壓器...蠻多黑心的廠商，一堆賣爛鋼片或2手鋼片變壓器的也都說是全新的Z11鋼片!

變壓器的鋼片我們如何分辨呢?...對於一般的網友真的是很難啦!

其實懂得規格後...多看幾眼真正"Z鋼片"的種類!肉眼就分便的出來...

Z?是早期新日鐵的分法! 這都已是老說法，實際上現在沒有這牌號的;就是習慣上延用至今而已!

現在的鋼片都有一個完整的牌號，現在連新日鐵也不是這麼叫甚麼 Z? 了

新日鐵官方網上找不到Z11的，現在的牌號是如(35Z155)

它的矽鋼片規格就是0.35mm 的取向鋼片---35代表0.35片厚，Z代表取向片，155代表鐵損

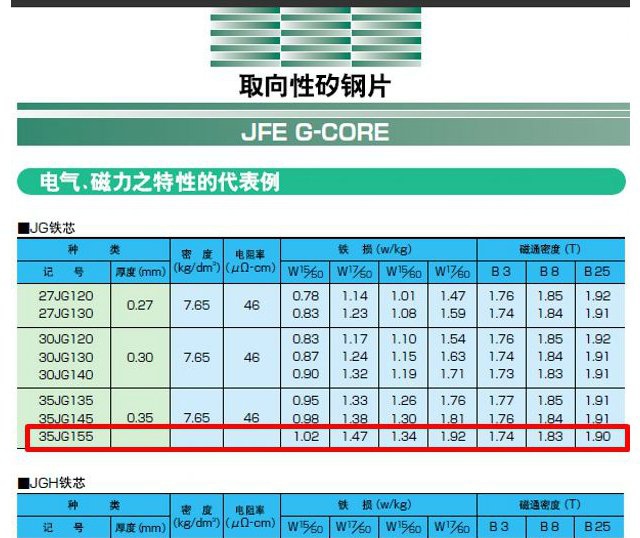

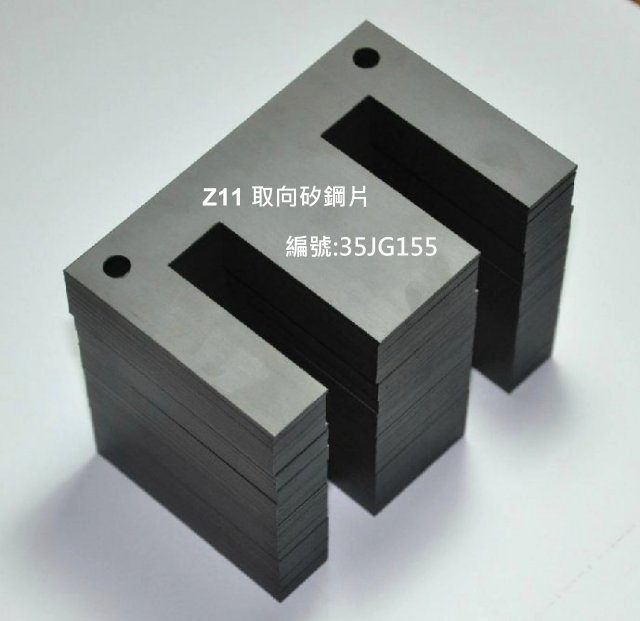

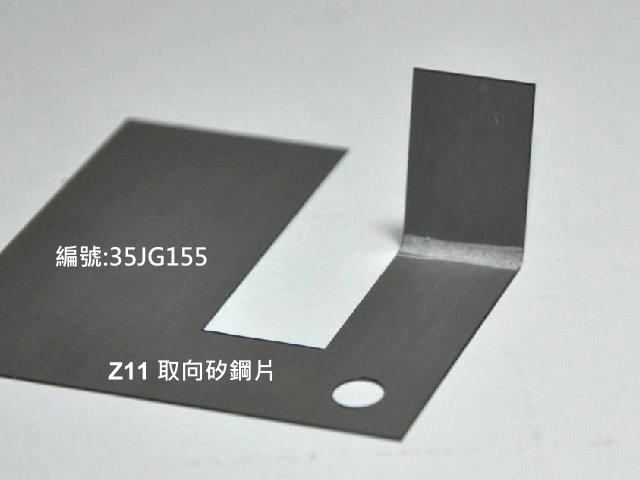

相當於日本川崎35JG155 就是老稱呼的Z11的規格

先看表格與照片

較柔軟易折斷;折斷的截面不平整，有參差不齊的乾燥顆粒感!

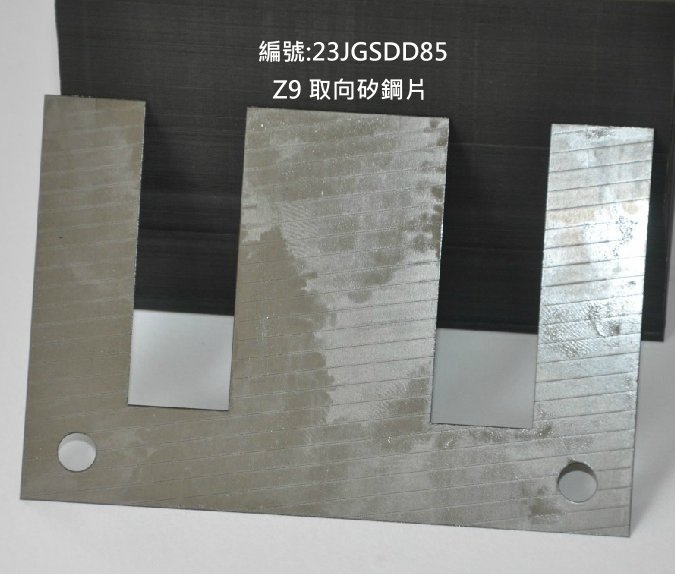

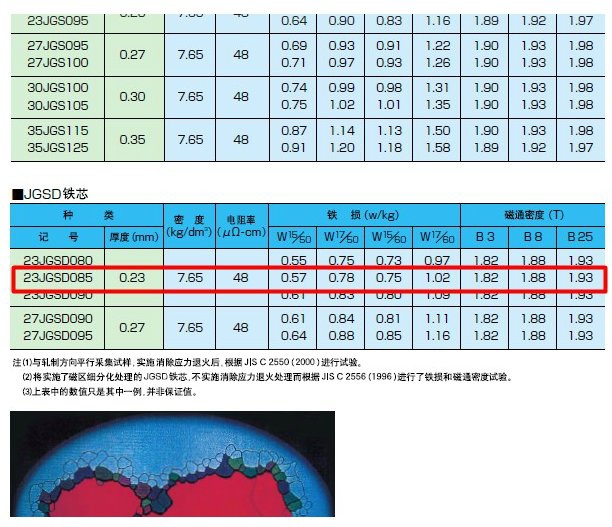

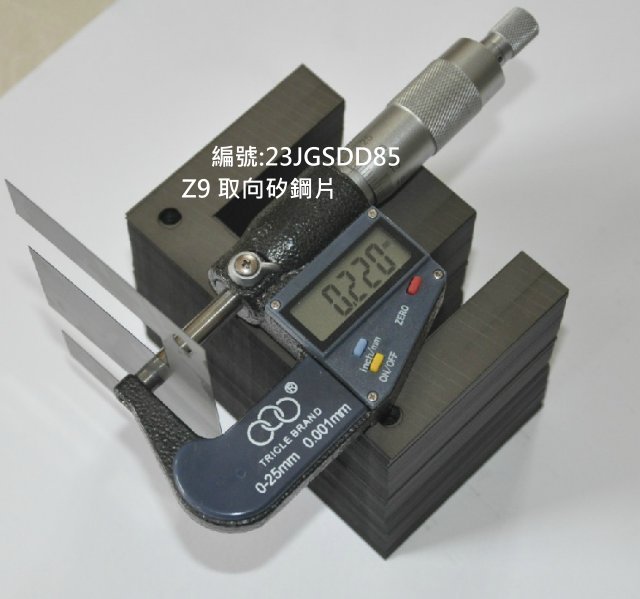

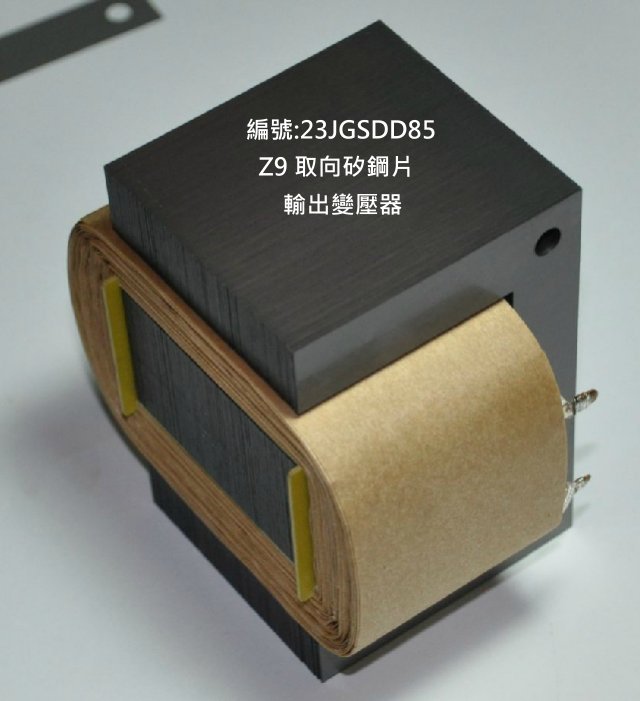

像日本川崎JGSD系列的23JGSD085相當於是老說法的Z9(或是Z6H)

 當然~此規格更適合製做成輸出變壓器~

何謂取向鋼片、無取向鋼片

新日鐵最早開發了有取向的矽鋼片，這個具有代表性的技術簡稱就是"Z"

矽鋼片沿軋製方向的磁感最高，這種具有方向性的矽鋼，稱為晶粒取向矽鋼或取向矽鋼。

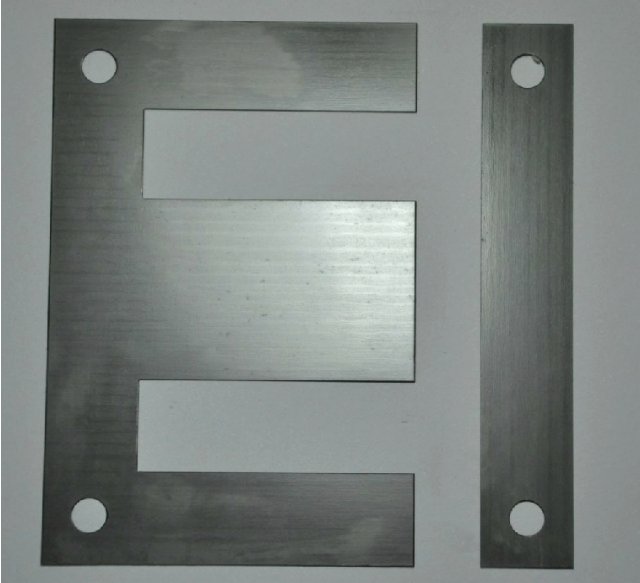

取向片是很容易看的清楚的，它有很明顯規則的條紋，而且沖片的方顯必須沿著條紋衝，看下面的圖片

因它有方向性，裝片的時候最好是沿著一致的方向裝。2手片經過拆片，清洗，如何能保證以上的一致性？

 有一個指標叫做裝配係數(疊片係數)疊片係數下降百分之一，，鐵損上升百分之二，磁感強度下降百分之一

我們知道，取向片是有方向的，所以有方向的安裝就是為了儘量的提高---疊片係數!

 一般取向矽鋼片多用以製造變壓器而無取向矽鋼片多用於製造電機

取向矽鋼用於變壓器，是因為取向程度越高越好。這樣磁伸縮愈小; 造成變壓器噪聲也小

矽鋼片的磁性愈好，也可使鐵損降低。所以無取向矽鋼一般就多用於電機上的製造了。

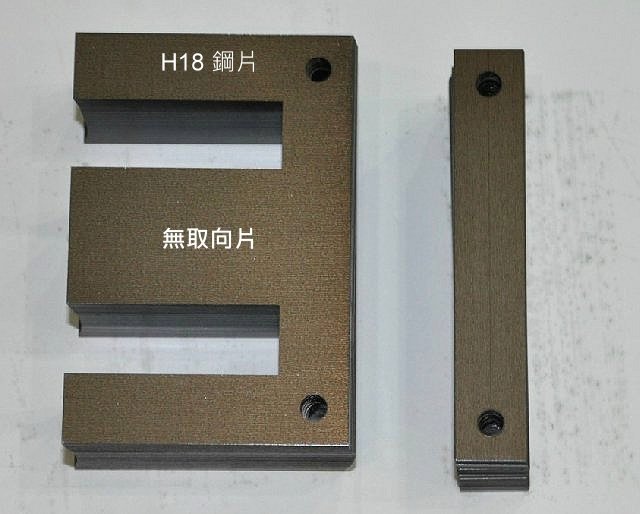

 下圖是較便宜的H18無取向鋼片

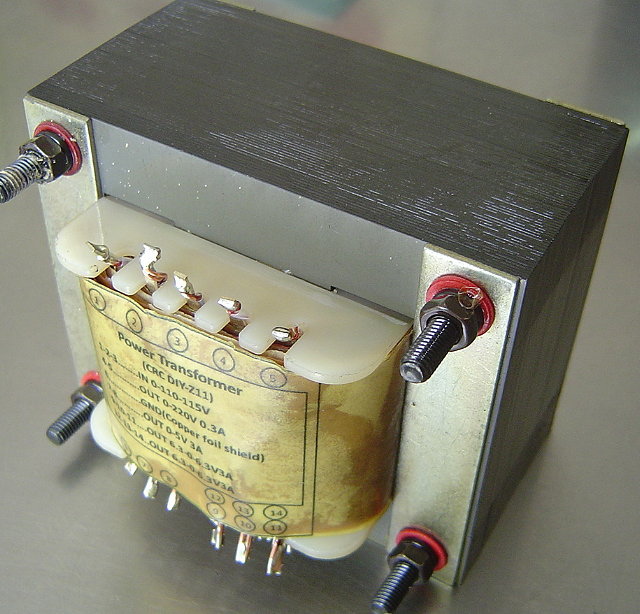

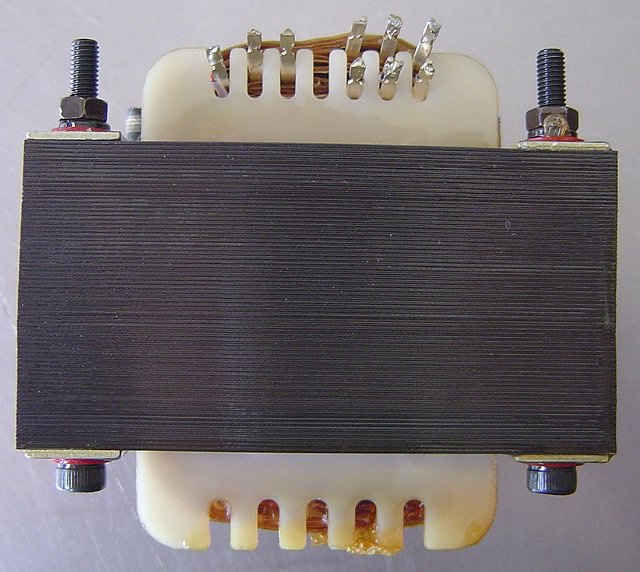

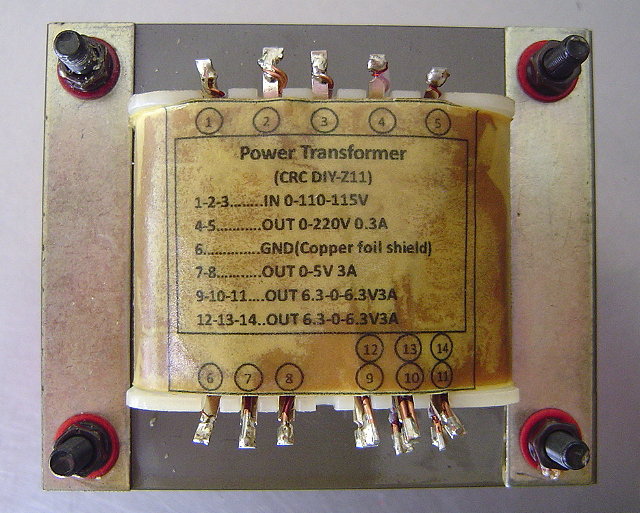

 我的832A PP 150W 的電源變壓器(Z11)EI96片，鍍銀焊片

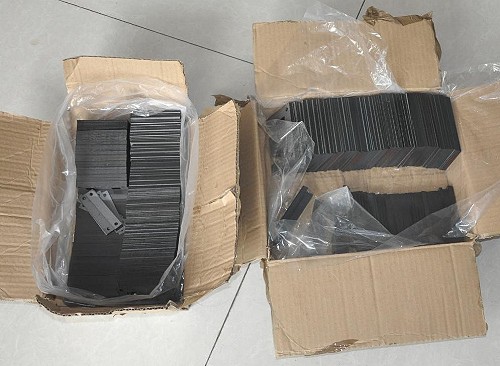

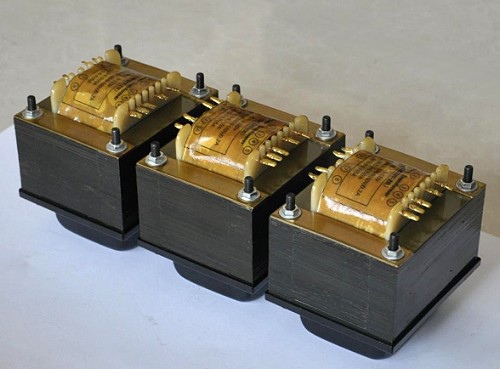

同批的取向Z11鋼片確保製作的品質!

~以上部分文字及圖片，由友人設立在廣東的優質變壓器廠提供~

目前工廠設備陸續到位，預計明年可通過註冊完成再成立專屬網頁
