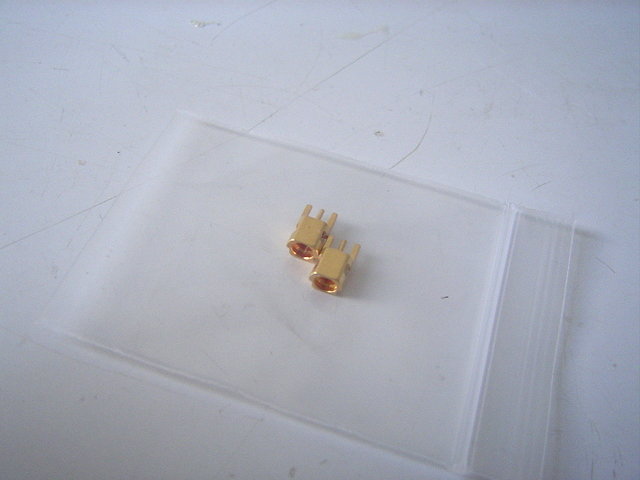

網友說他的 Shure SE 215 接觸不良!他後來確認是母插的問題...於是我先買了對母插回來準備幫他更換...

收到他寄來的耳機後~接上試聽;右耳是完全不響，要用手去扳一下，有時才會有聲音!左耳其實也有問題，

但是出現接觸不良的狀況很少~研究了一下;上網也收尋了其他網友可有維修的資料;嗯!看來更本無法拆開~要分解

需要重新更換外殼...覆查銅接頭的結構設計;接觸不良的很能性真的很多....最後維修得知,連外殼模具都有問題存在!

整理出來有以下3 點要注意;不須拆開耳機本體外殼的!

1. 接地端設計其實是以銅環彈片卡榫為主~喜愛拔插換線的網友，多次拔插後彈片失去彈性!

2. 正極設計的插針又細又短;多次拔插後耳機上的母端搞大鬆弛了,聲音會斷斷續續!

3. 本身模具就有不良處(這個部分真是氣死我了，因為一直相信Shure的設計...)後面再詳敘!

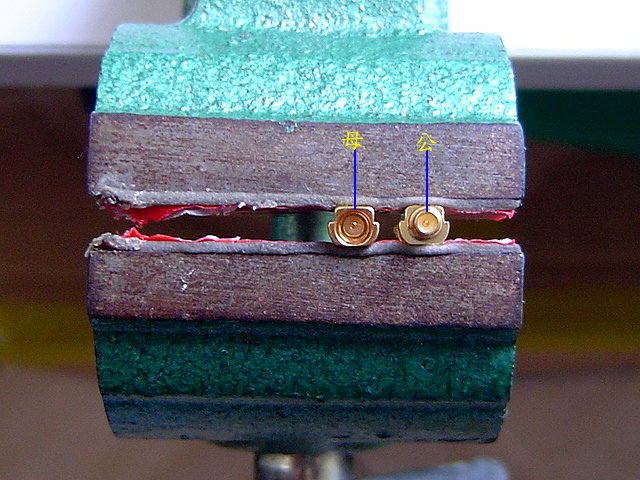

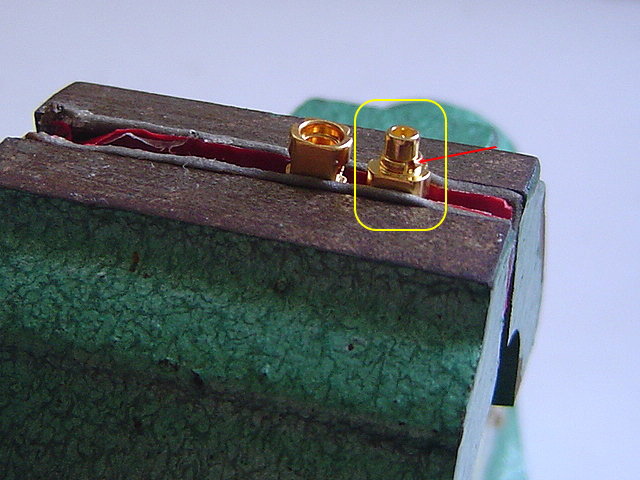

1. 下圖可以看見這個同軸的接頭設計;公頭的負極是比母頭的外框負極來的小所以根本接觸不到!

它其實是利用公頭上的一個彈性銅環，做為卡榫的來使公母頭的外框負極互相短路(接通)

而且原本強調宣傳可以360度的旋轉，以配合轉頭時耳機線材能靈活的轉動設計....

這轉來轉去的360度設計長期使用後也會造成公頭銅環與與頭溝槽的相互磨損而斷路了...

如果您的耳機線在插上Shure 耳機本體母座時沒有很脆的"答"一聲感覺，那就是銅環鬆了!

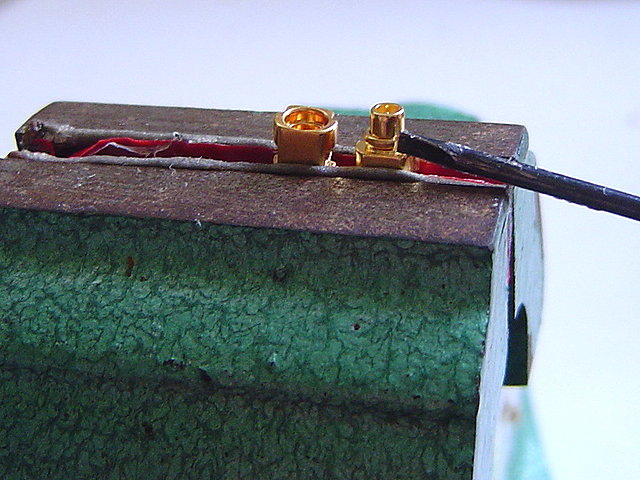

拿個小型的一字起從銅還開口處把它再次撐開大一些...見下兩圖!

2. 公插的正極實在太細了...這裡可以上點焊錫在正極上

但一定要確認自己焊功了得~不然一定會焊壞;因為要使用高溫快速焊接，焊錫最好是合金的

焊槍溫度要夠高(約250度)落鐵頭用最尖的，錫絲用最細的!要使錫絲能完全溶解成液態!

這裡若是沒把握不要輕易嘗試;可以跳過此步驟做下個方法

因為一般的問題都是出在1及3這兩項問題較多---(我猜想的)

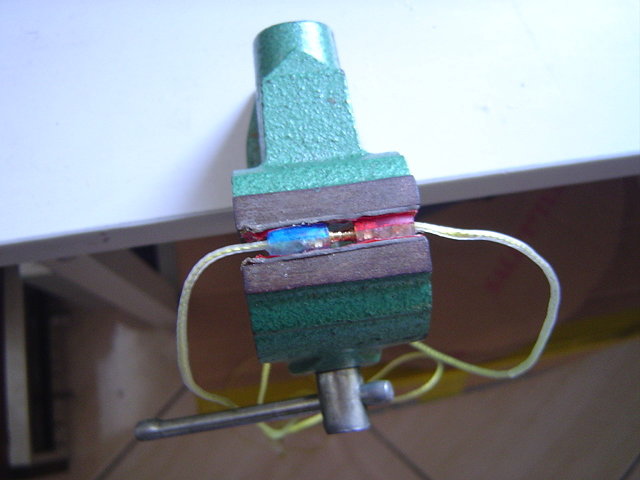

3. 我沒加公頭的外殼時，直接插上母頭都很順~"答"的一聲，左右兩聲道都很好!

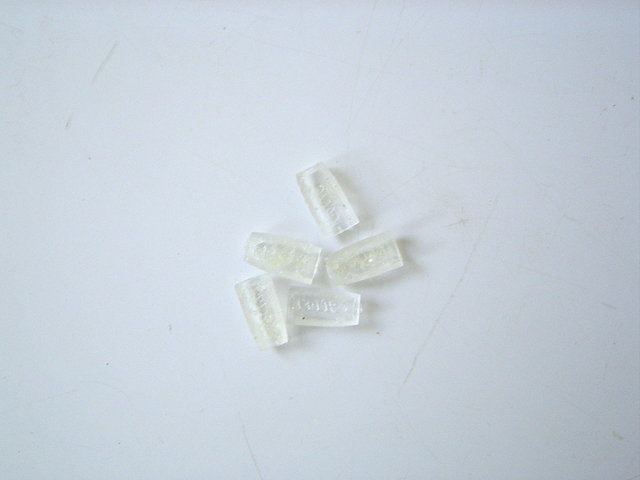

但一套上塑膠外殼就又失常...搞壞了2套...真是氣死人了!

再次檢查此公插的設計應該沒有問題，為何一加上外殼就無法將卡榫插得很順?

情況如這位網友說的一模一樣...轉個頭左耳或右耳便沒聲音了!

http://www.mobile01.com/topicdetail.php?f=180&t=2241275

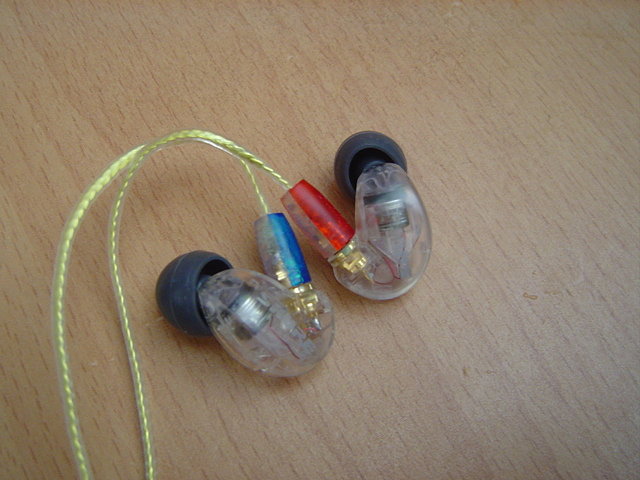

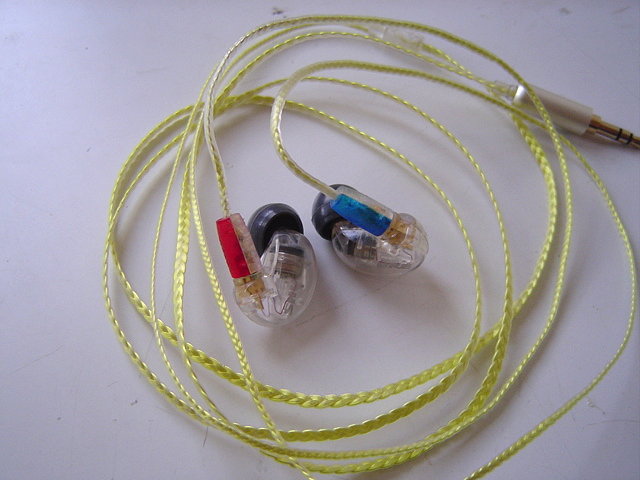

剩下最後一套外殼了，還要用紅藍混搭才配得起來!蠻驚喜的發現這樣搭配很好看，

還剛好紅色那邊是配透明(R)，藍色那邊是配透明(L)~將將好的速配...ㄎㄎ!

原來問題出在Shure 本身的模具上的誤差...

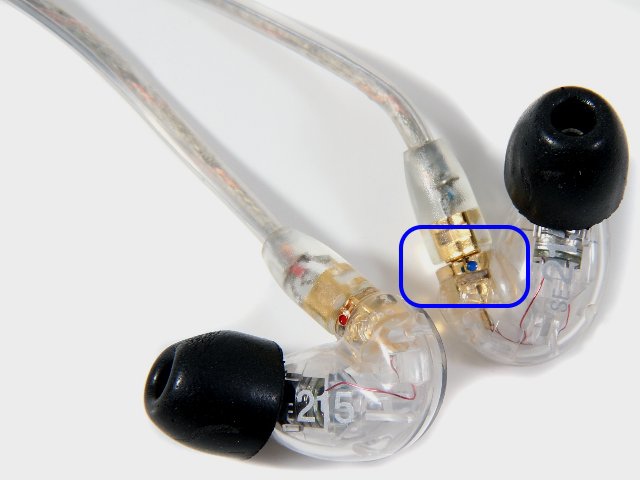

下圖我從網路截下來的~母座與公插應該都是微突在塑膠模具外(只凸出一點點而已!或是至少要平整的)

下圖是網友寄來的耳機，右耳的卡榫一直無法插的牢靠;是因為母座縮在塑膠外殼內陷了一點點...

PS:(忘了先拍照!想像一下吧)

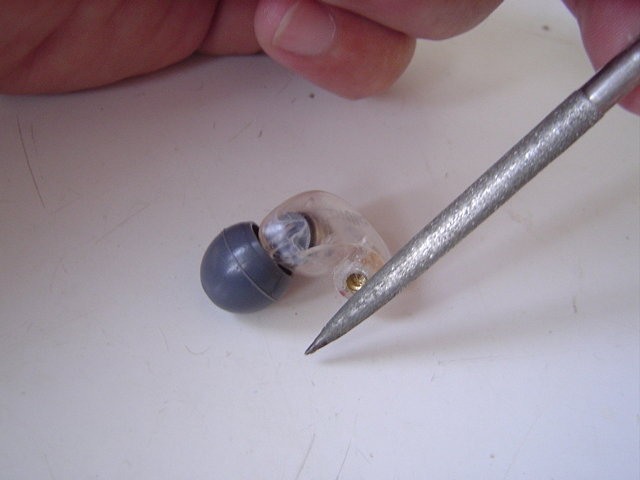

而這一點點的差距,公插就是無法好好的插入母座中...於是用銼刀將接合處的挫平至銅母頭處...

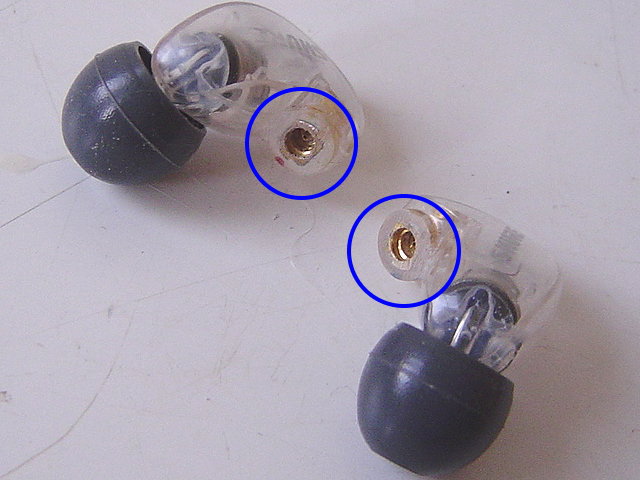

兩個耳機都修整一下

一切OK啦!此耳機好像有一陣子沒聽了~聲音很生澀...有點像新耳機般，RUN個2~3天欣賞一下再寄還給網友吧!

感謝gtxxxx 網友提供的SE 215耳機維修，希望此篇維修的經驗...

能幫助到Shure SE的用戶自行動手解決此擾人的問題!可以少花很多$$

但提醒各位使用耳機線可拔插的用家，拔插線時~溫柔些...

選定喜歡的用線後最好不要時常拔拔插插的;久了一定會較鬆的...尤其是Shure SE這系列更要多注意---少拔插吧!
