NT$12000元
實測最大不失真功率為10W(9W時僅0.74%的失真)
2015-2-17 調整搭配小型喇叭---影片測試
整套的零件材料

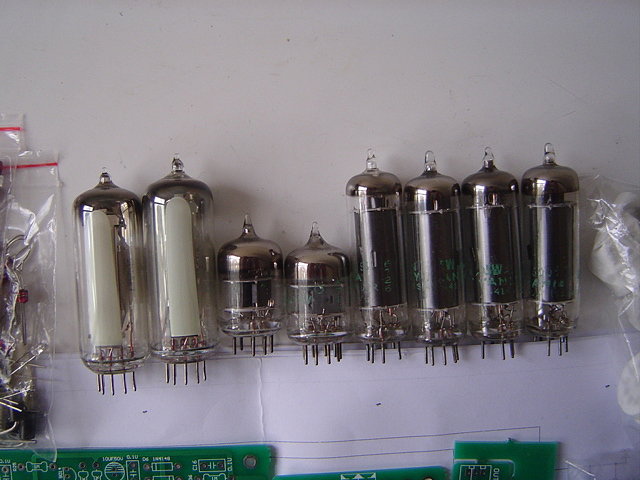

這台PCB是對岸網友設計的 管子用美國SYLVANIA 5670和6AQ5+北京6E2電平顯示管
6E2因為不影響音質， 所以我用較後期的北京管品質也不錯!做工亮麗~
這裡說明一下~套件裡的進口電容幾乎皆為老庫存或拆機貨，DIY 要動腦思考合乎的邏輯規劃!
花少的錢得到更好的零件品質!這年頭...不要只說對岸!黑心企業家兩岸都一樣...純橄欖油~唉!
我想很多Diy的網友都知道對岸現在幾乎無所不仿...防不勝防啊!

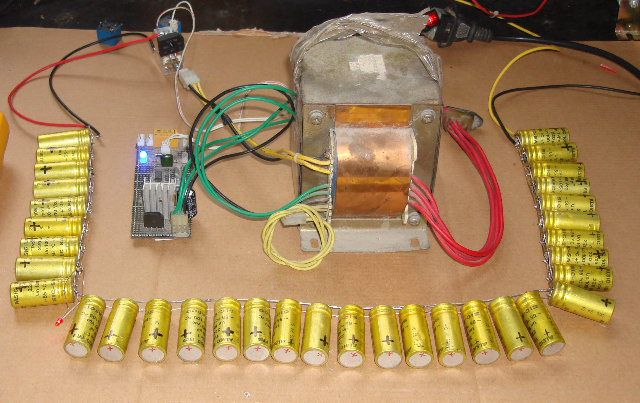

還不如用老庫存便宜品質又好~下圖為法國SIC-SAFCO電容活化中

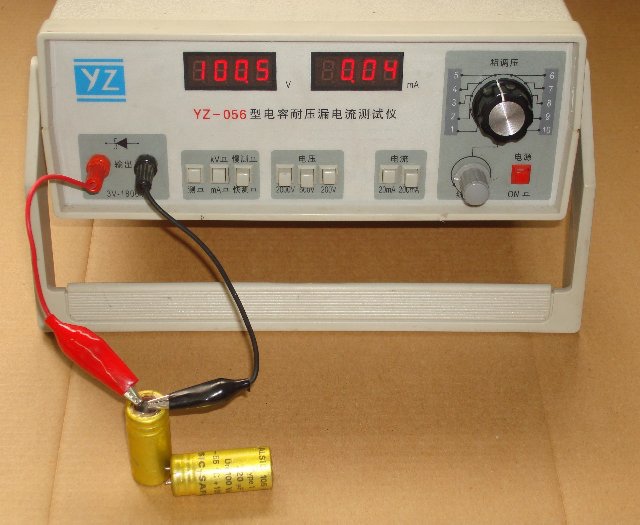

經由活化的電容再行漏電測試，如次更能保證品質!比新的假BC電容品值還高~看圖!

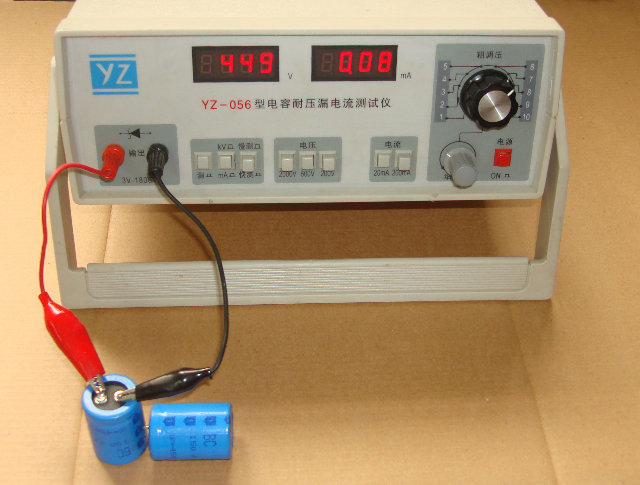

陰極電容漏電測試

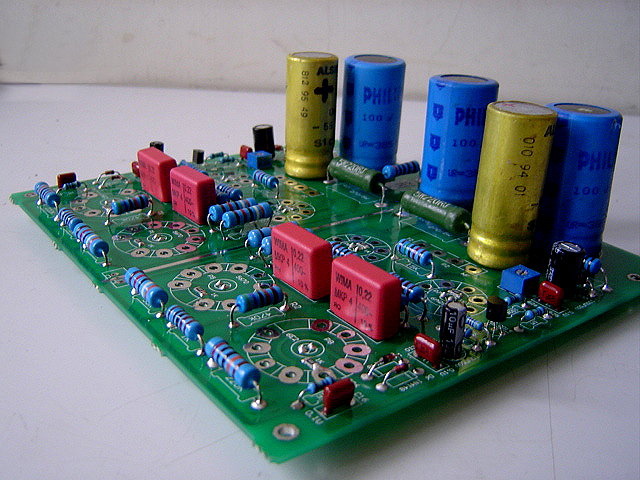

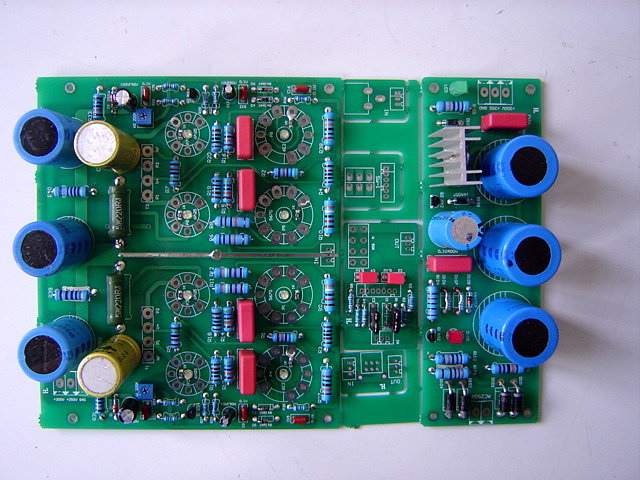

整機電容全為進口燒料...BC Philips WIMA 等
電組為台製2W 1% 50 PPm 金屬膜電阻，較重要部位測試完畢後將改用進口無感碳晶電阻

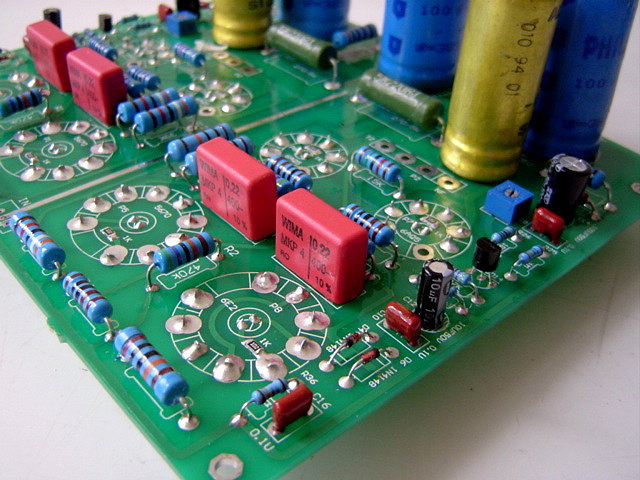

焊工品質看圖...無鉛合金銀錫高溫快速焊接;含銀量4%

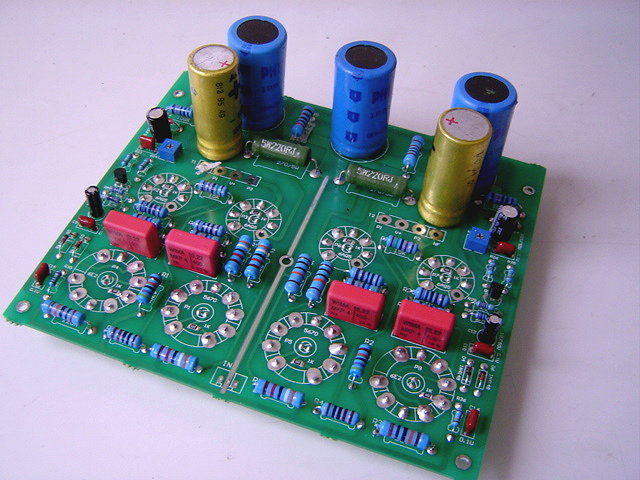

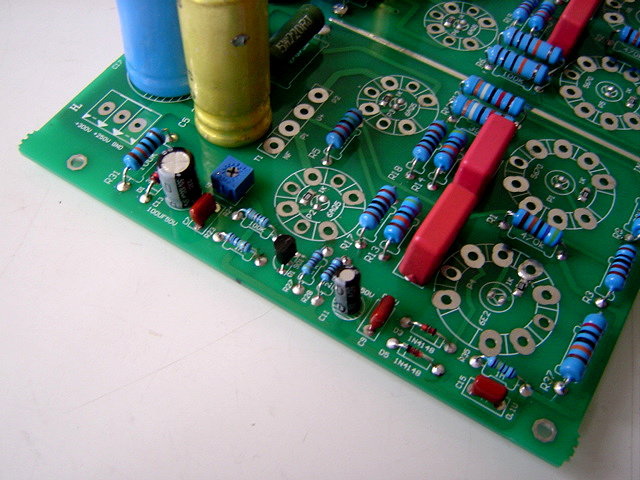

所有電阻全墊高起來焊
PCB兩旁的線路為控制6E2電平管用

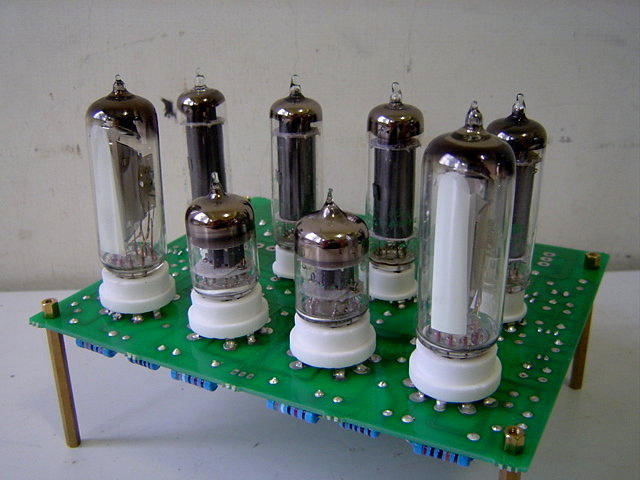

焊上腳座(在另一面)
牢固完美的焊點...其實管機線路都差不多~但是聲音每個人裝出來都不一樣!
以後再聊吧!總之...像這台5670推6AQ5是很難達到10W的...因為5670的放大率只有35啊!
再次檢查線路---明天上電測試，主要是想看6E2電平管~呵呵!
完整的零件表與線路圖

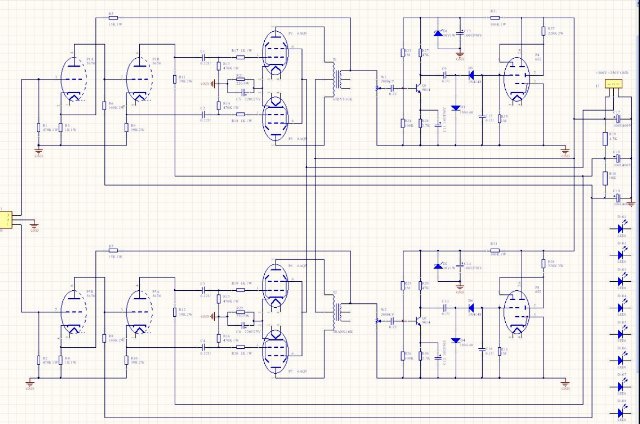

主線路

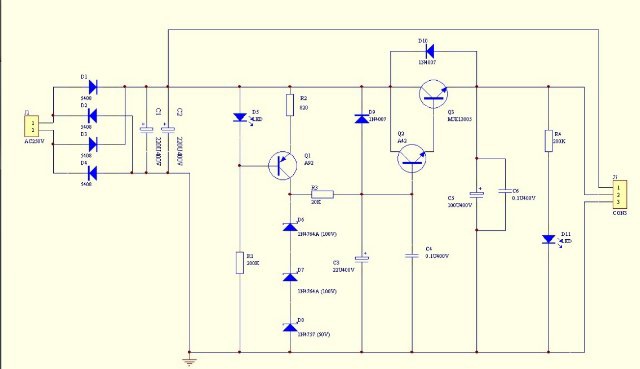

G2 簾柵級 高壓穩壓緩升控制電路

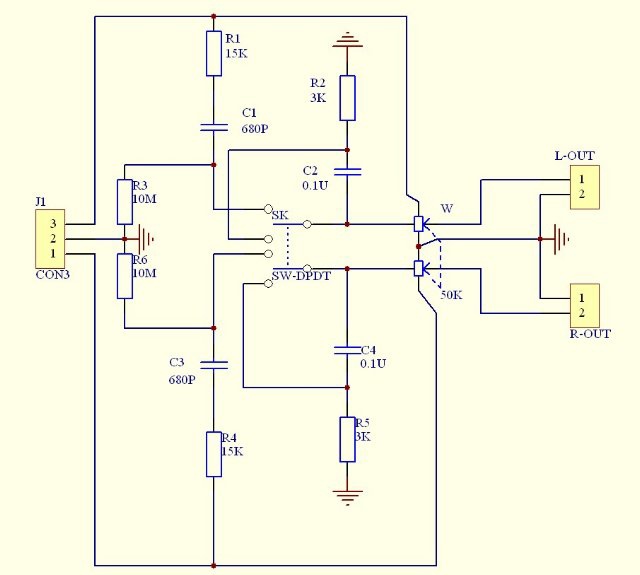

響度補償線路

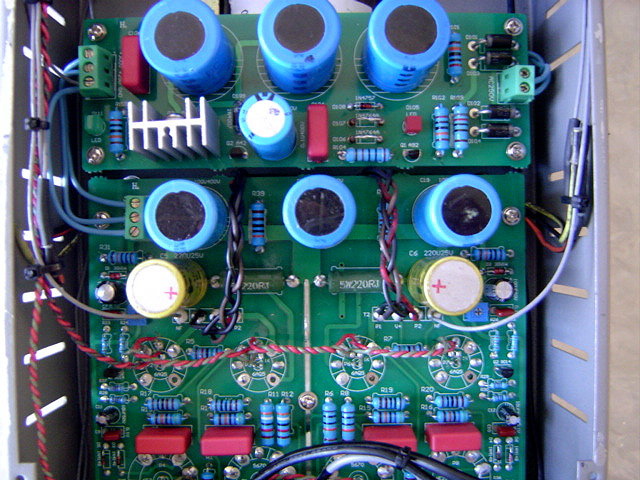

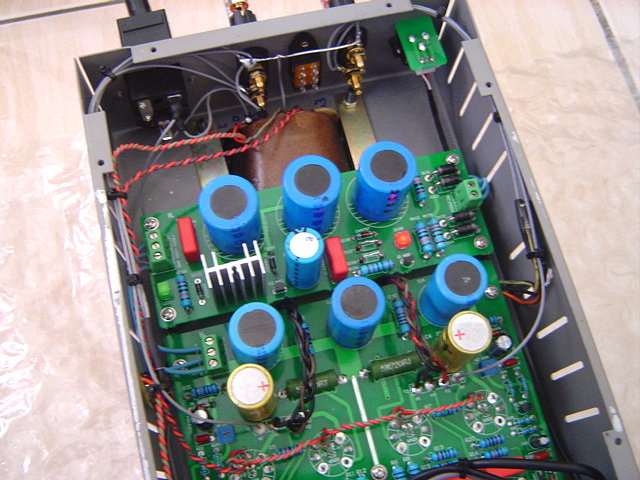

~ 整機裝起來了~
原機配的EI 76片電源變壓器，我改為EI 96片的;直接連跳2級，76片根本擋不住本機所需的電流量負荷!
輸出變壓器使用英國 Tiny Terror上網 Google 一下就知道它的耐操穩定性
另外，原機的碳膜VR也改為級進式VR了...也修改了電壓級工做點設定~這裡就先不提了!

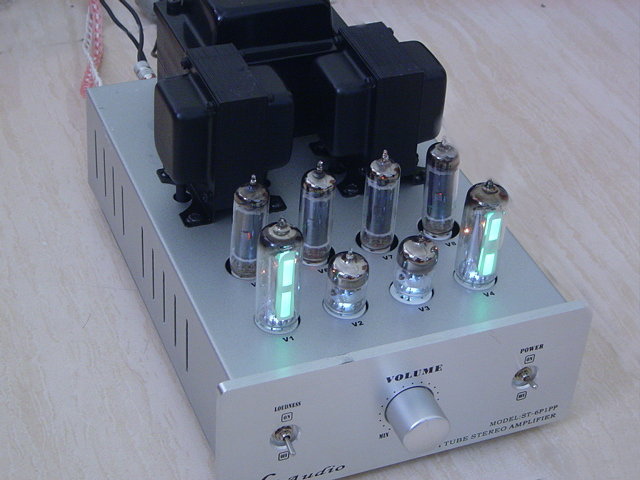

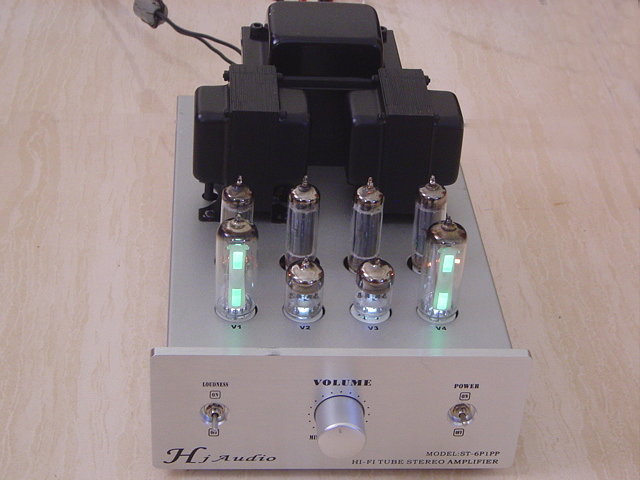

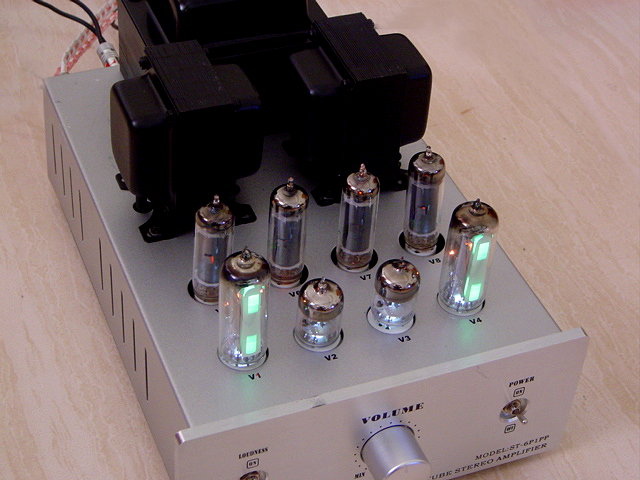

完工照片
聽了幾天自己修改的工作點~聲音不錯聽~今天帶回家測試了一下---沒想到表現的如此理想!

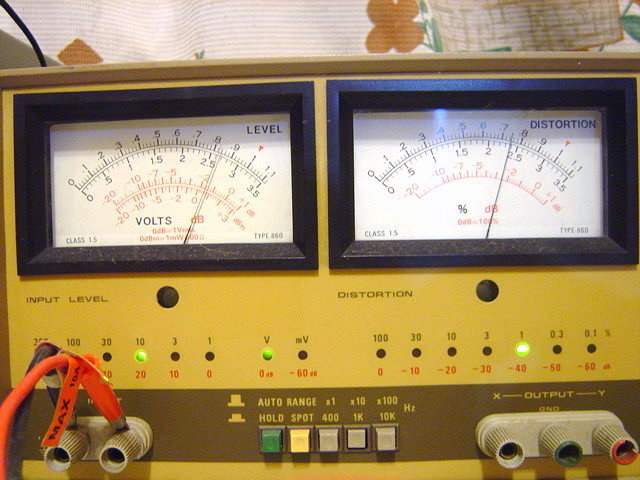

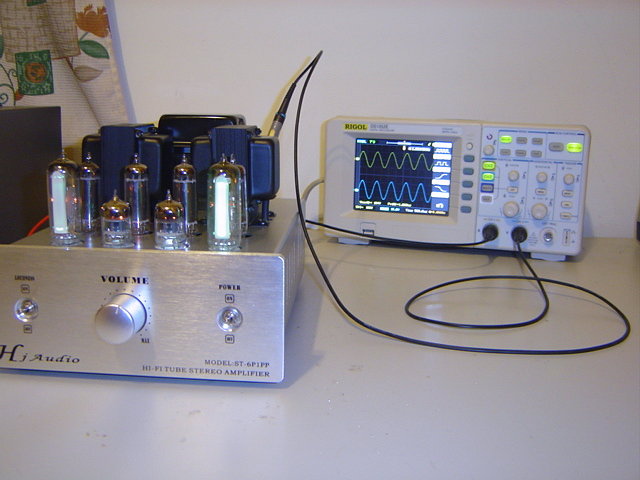

下圖儀器測得8.8W時失真率才0.74%(PS:9W內的保守的失真全都在1%左右)
10W會突增到失真5%---一般來說最大不失真功率是10W,我們保守些平均品質說9W就好

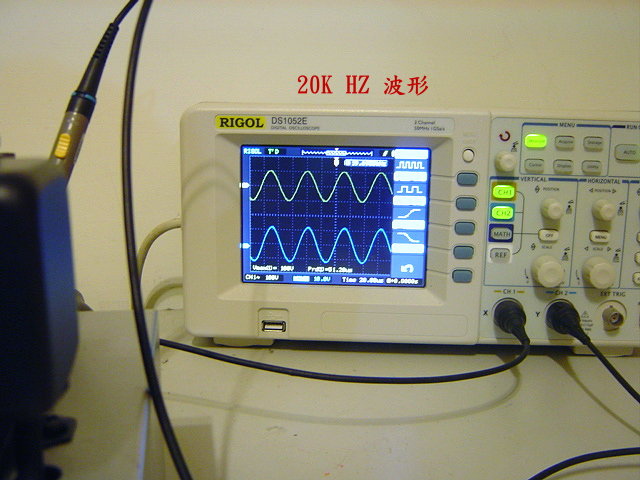

50 HZ ~20K HZ的波型算不錯
(弦波直至40K HZ才有較多壓縮，但是沒有明顯的相位移，也沒變型)
| 5670+6AQ5 推挽機零件表 | |||
| 組件名稱 | 規格 | 數量 | 備註 |
| 電阻 | 2W 50ppm 1% | 1套 | |
| 0.22UF400V | WIMA | 6 | |
| 100UF400V | 飛利浦BC | 3 | |
| 150UF400V | 飛利浦BC | 3 | |
| 220UF100V | SIC-SAFCO（金） | 2 | 法國 |
| 22UF400V | 飛利浦BC | 1 | |
| 0.1UF | WIMA | 2 | |
| 680P | 雙信銀雲母 | 2 | |
| E型散熱器 | 鋁製 | 1 | |
| MJE13005 | 仙童電晶體 | 1 | |
| A42、A92 | 電晶體 | 2 | |
| 1N5408 | 二極體 | 4 | |
| 1N4764 | 穩壓二極體100v | 2 | |
| 1N4757 | 穩壓二極體50V | 1 | |
| 3MM LED | 橙色 | 10 | |
| 1N4007 | 二極體 | 2 | |
| 3P接線柱 | 2 | ||
| 2P接線柱 | 1 | ||
| 7腳管座 | 4 | ||
| 9腳管座 | 4 | ||
| 50K帶抽頭VR | 1 | 級進式 | |
| 200K微調VR | 2 | ||
| 小2P座 | 4 | ||
| 小3P座 | 2 | ||
| 小6P座 | 1 | ||
| PCB線路板 | 1 | ||
| 5670電子管 | SYLVANIA | 2 | 美製 |
| 6AQ5電子管 | SYLVANIA | 4 | 美製 |
| 6E2電子管 | 北京 | 2 | |
| 線材一式 | 1 | ||
| 螺絲一式 | 1 | ||
| 電源變壓器 | EI 96片 | 1 | 150W |
| 15W輸出變壓器 | Tiny Terror | 2 | 英國 |
| 機箱 | 1 | |
|
