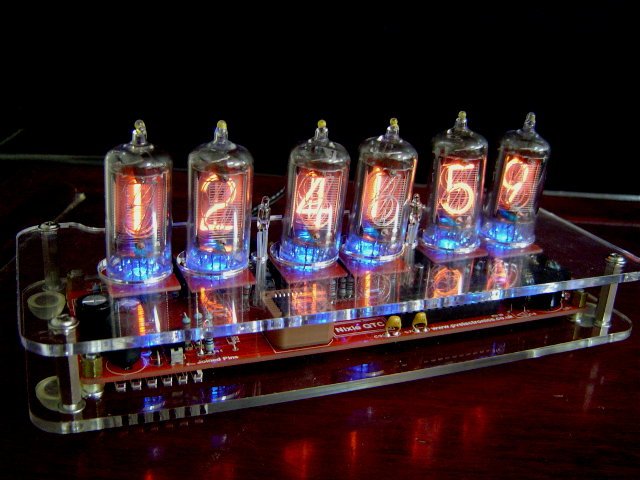

上圖由 http://www.pvelectronics.co.uk 網站截圖

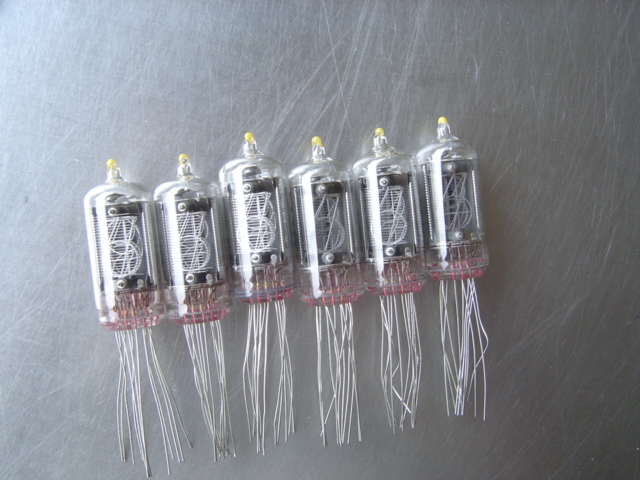

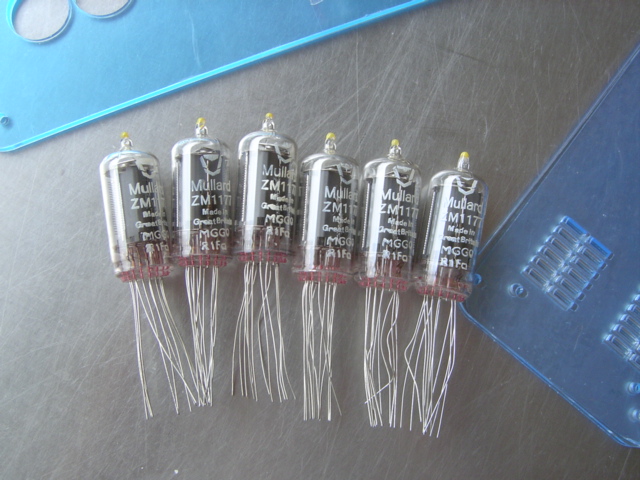

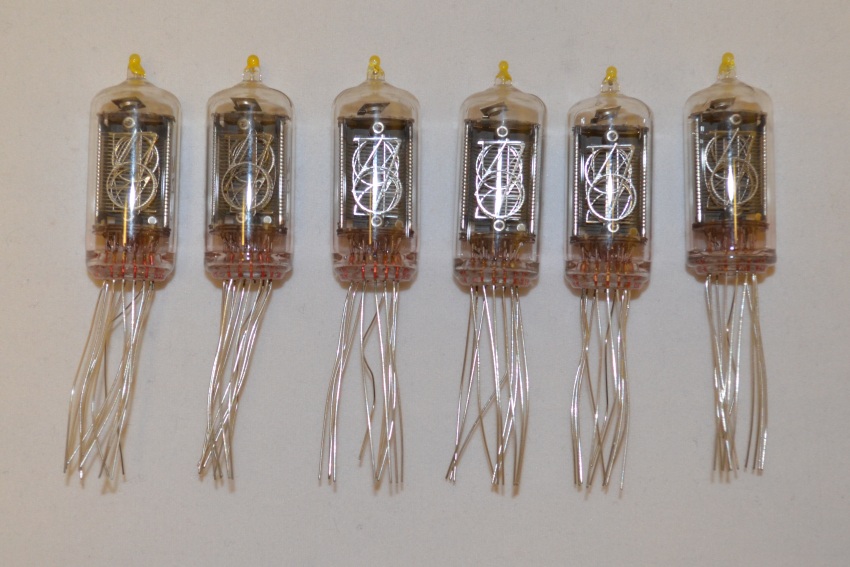

ZM1177 是非常絕美的數碼管，很細的前網，所以數字清晰可見。英國Murrard，搶手貨已一掃而空。

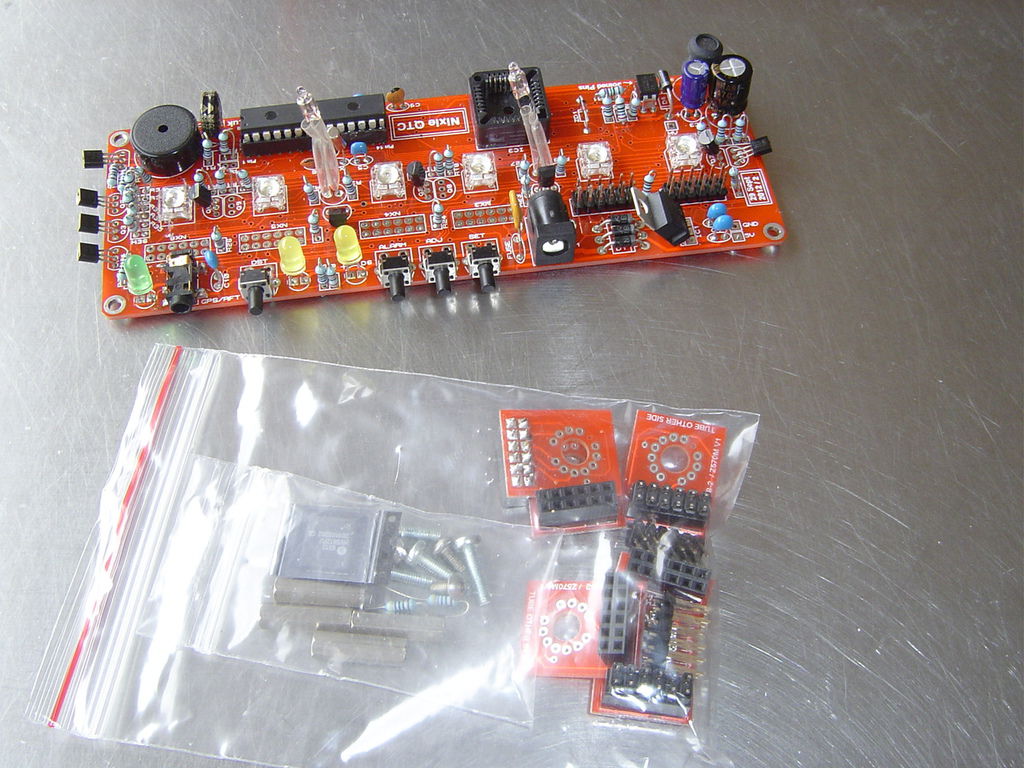

下圖是我收到網友委託維修的實品

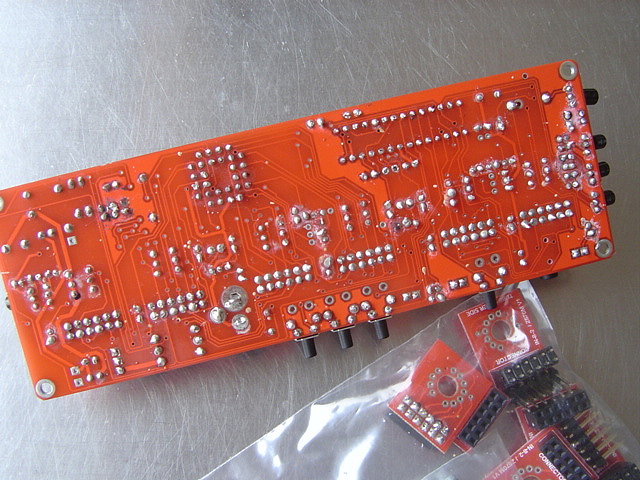

嗯~很多空焊，50%以上零件位置也都不對或焊錯方向~焊盤也有脫落的! 零件也短缺...

看來要先全部解焊洗板吧!

~ 美啊 ~

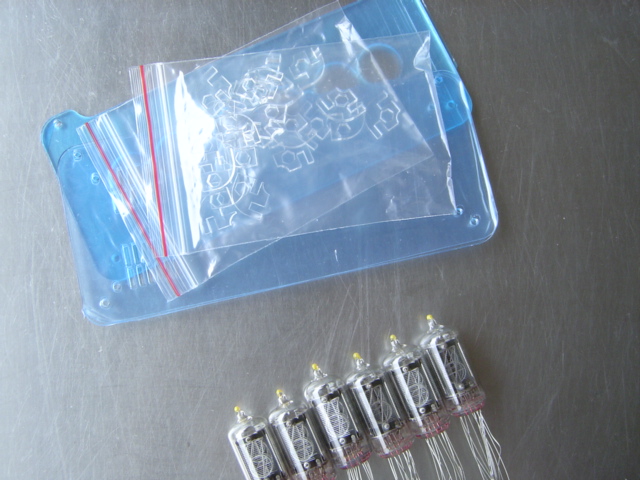

 壓克力盒也缺件~哈哈!可愛的網友...這套管鐘很貴ㄟ!

當初收到這套管鐘...實在有點頭暈的感覺...這種狀況真不知如何下手處理維修，沒有線路圖任何資料的提供..

但我很佩服此網友的胸襟~不管懂多少電子概念...至少有勇氣拿落鐵試試Diy了!

當初跟他說我無法維修...他說就放在我這慢慢的試吧!已經4個多月了一通電話也沒來催過...還真信得過我~ㄎㄎ!

diy這興趣的培養;沒有提得起放得下的胸襟!還真是玩不起來

第一步驟~全拆了...

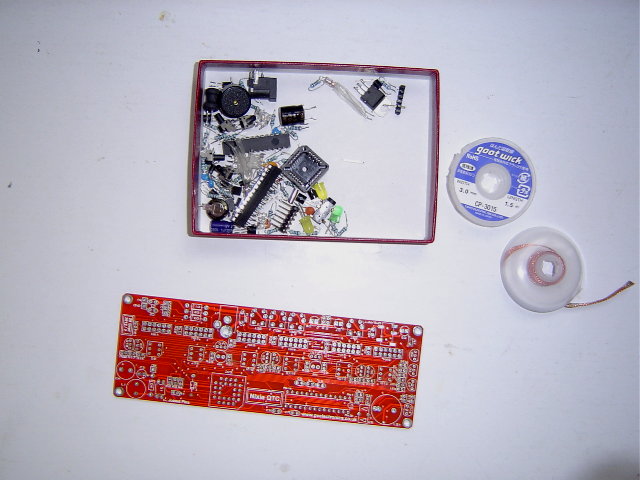

吸錫洗板

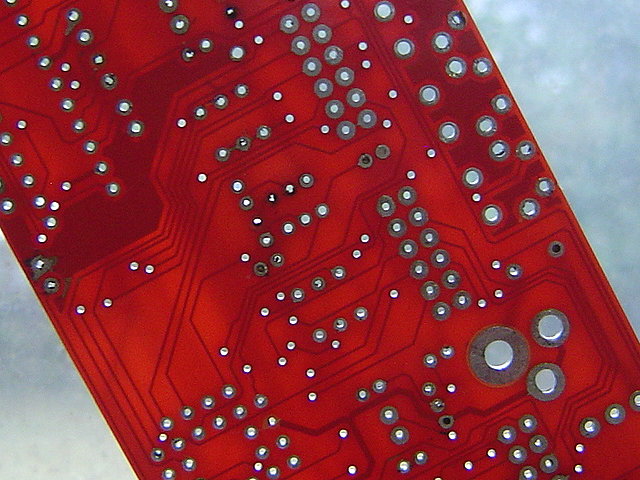

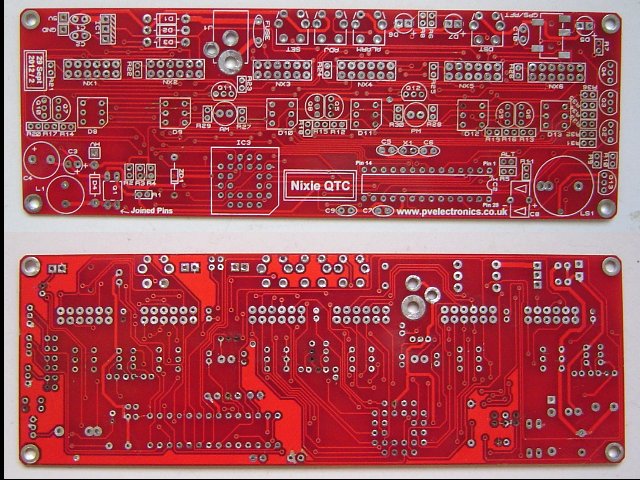

正反面的PCB 嗯~約有%3的焊盤脫落了，到時要查線路來修補

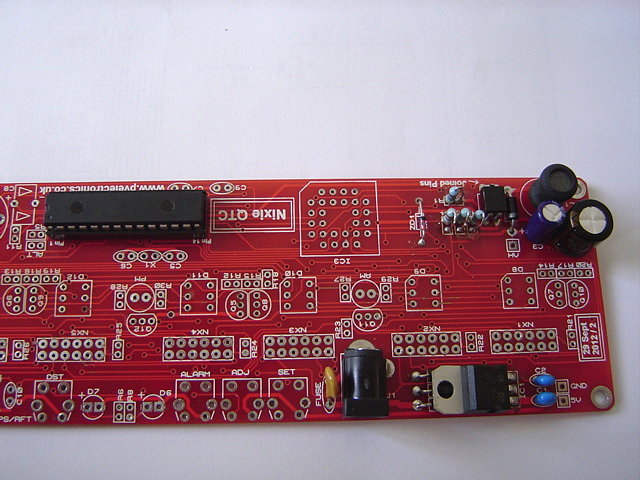

再來~Nixie Clock 套件都是要先裝好高低壓測量後，再上其他零件...

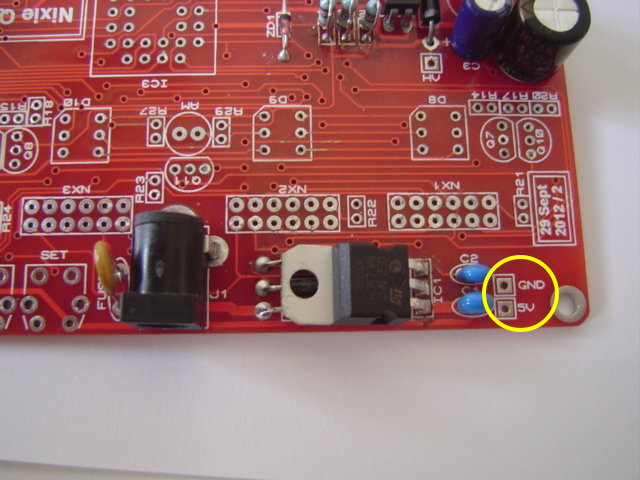

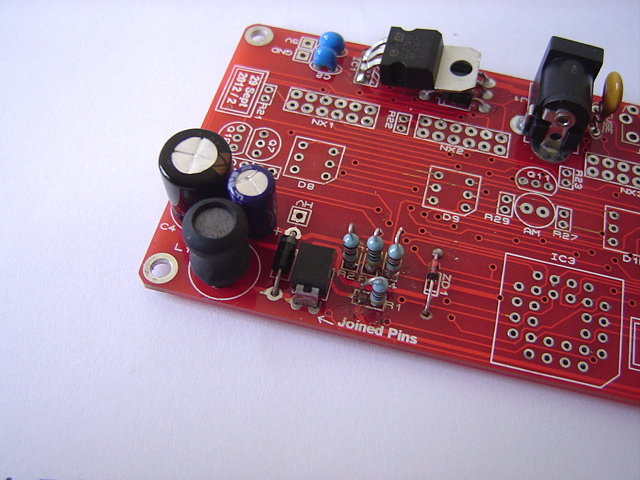

低壓~+5V 供給IC用

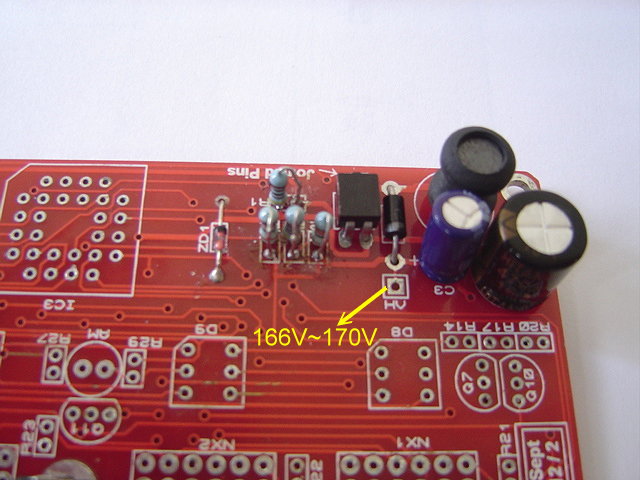

高壓 +166~170V之間，供給Nixie Tube 用

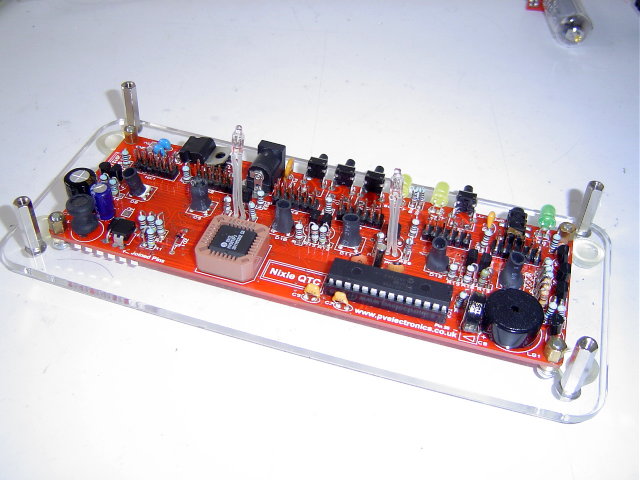

沒問題後，其他零件可以都上了...

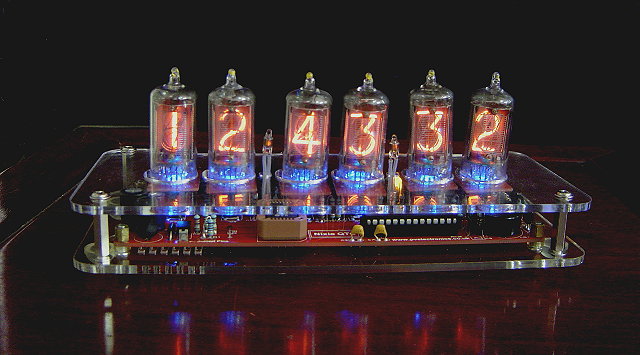

維修完畢後~看看下面影片的連結，設計得很不錯ㄚ

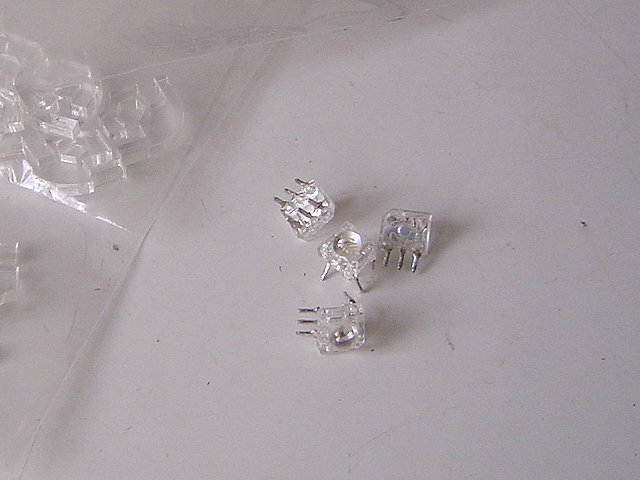

殘念...發現套件中的6顆6腳食人魚LED台灣買不到材料啊...看來要向原賣家訂購!要不只好裝成單色的LED了

今天先查了貼片式 全彩LED，發現陽極定義位置腳一樣，僅RGB三腳的定義不同...不影響其工作狀態，於是...

可以替代來用...哈哈!真高興...

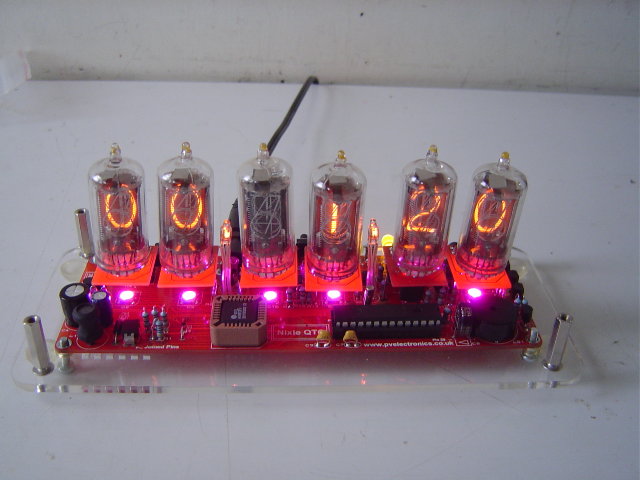

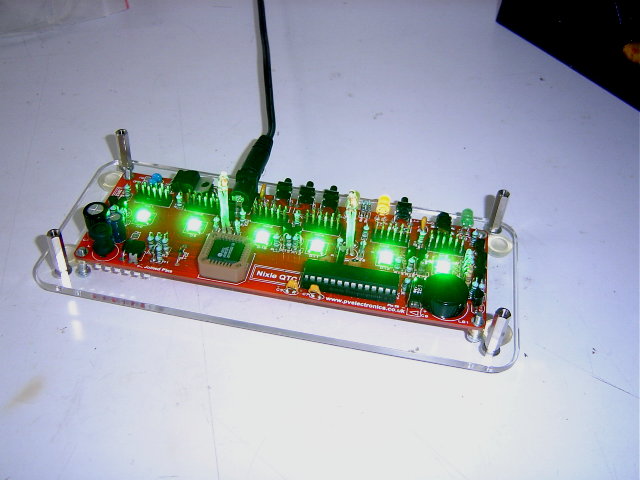

試了一下RGB 3種顏色皆正常

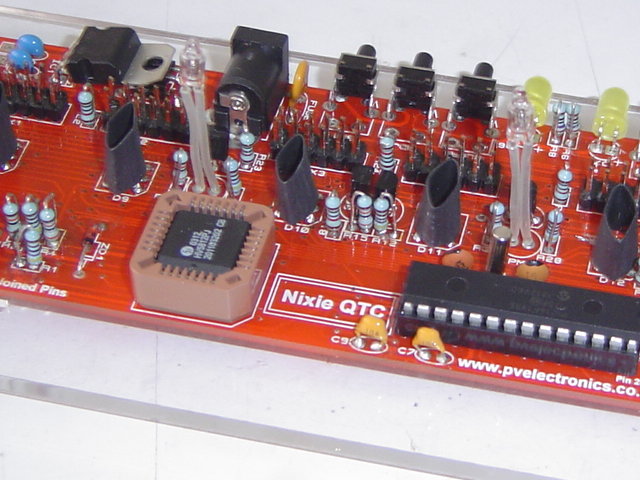

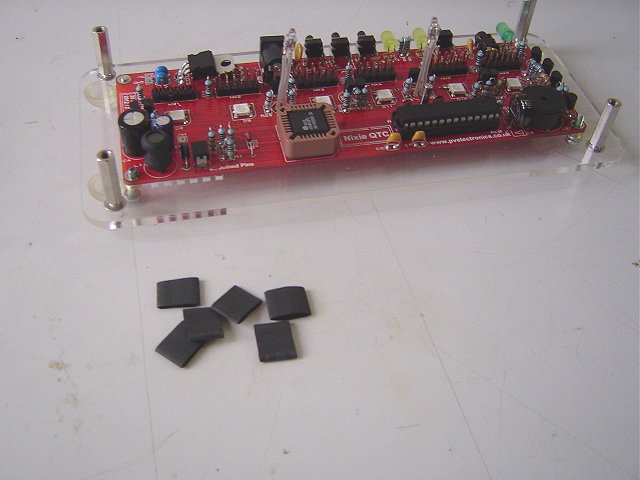

然後剪了6個熱縮膜套起來

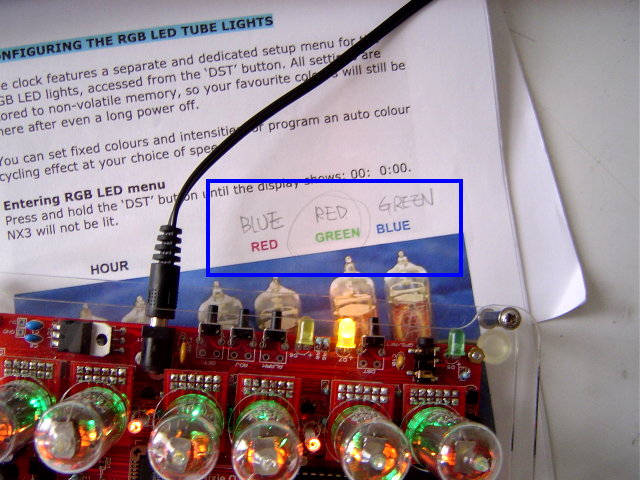

 按照說明書設定LED顏色功能試了一下，用鉛筆寫上實際對應的顏色~ 很OK!

 終於算是完全修復了!!!
