<下圖是832A SE的成品機>>

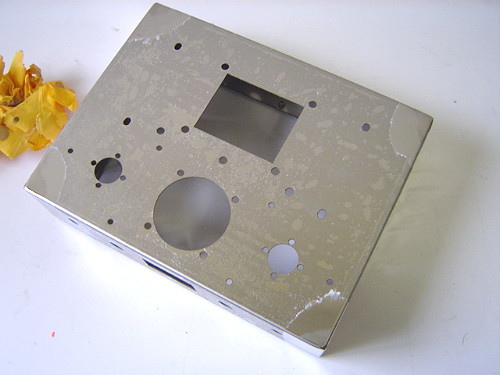

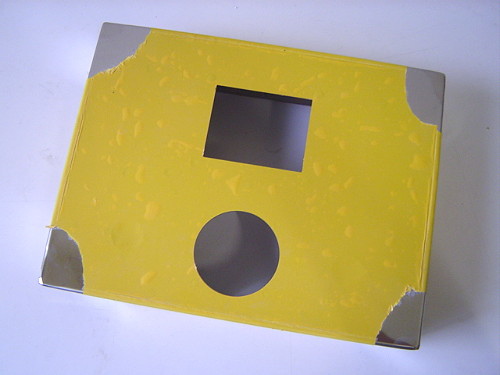

不鏽鋼機箱

膠膜撕掉後---膠水的清理方法



我們無法在家中用特殊的藥水處理膠水,可以用稍熱的清水(洗澡熱水器的水溫就可以)

加一塊不要的毛巾布~用力的在水中搓洗---但要小心點,不要割傷了手指!

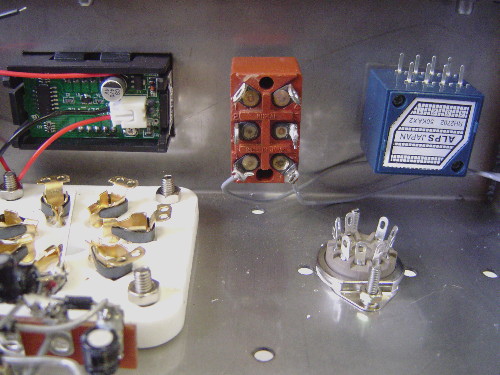

清理好了先把周邊零件都鎖上

請注意~以下的裝機說明---832A SE的線路系統都暫時不接機殼


2顆搖頭開關是日製2手的---都先解焊掉舊的焊錫,重新過上一層新錫

解焊好了

832A的鍍金腳座,先介紹一下管腳位

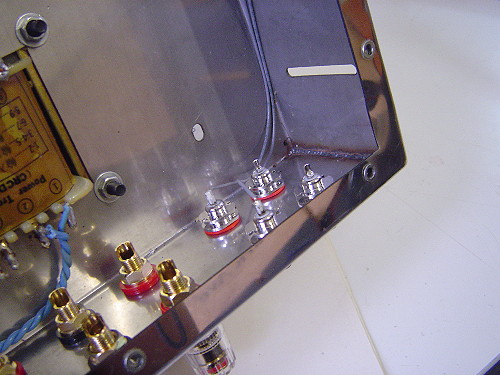

下圖: 訊號輸入的左右聲道,接到6PIN搖頭開關對應的位置圖

注意!!!--- 輸入訊號有2組~接到6PIN搖頭開關時要對稱的1,2組左右聲道配置!

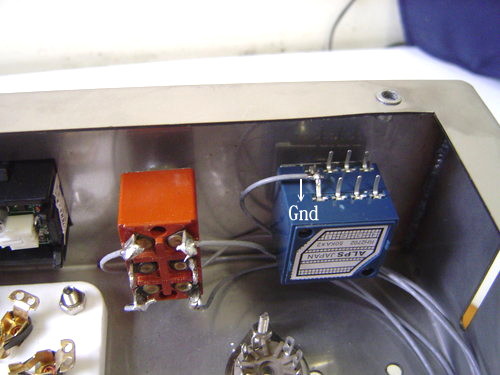

VR的地端

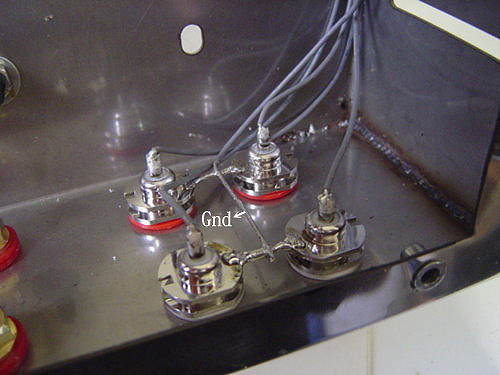

對應到RCA的地端

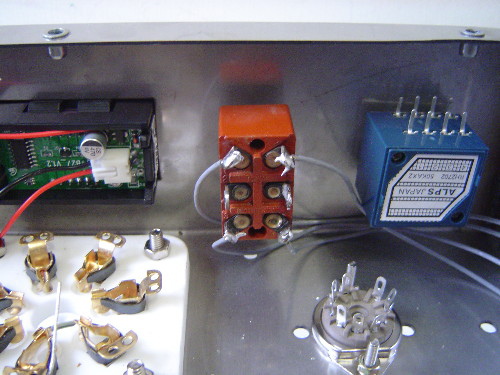

下圖:6PIN 搖頭開關的左右聲道輸出,接到VR的輸入


110V電源的配置

下圖藍色那顆電容是電源開關防火花用的---0.1uF+100R做在一起的電容

這兩點是電源開關的接通點,可以用電表量一下來確認

用電阻檔測一下配線是否正確

插上電源之前,先量一下,若是電源開關未接通,則電表電阻檔量起來是斷路的(下圖)

關於三相電源插座的配法,文章最後再詳細補敘!

現在可以加上保險絲了,先用1A的試試

撥動電源開關為接通,用電錶電阻檔量起來就是短路的了(下圖)

~現在可以插110V的市電了~量一下交流輸出電壓是否正常

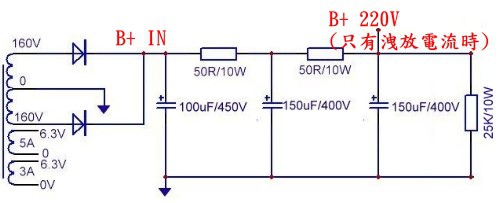

高壓穩壓線路

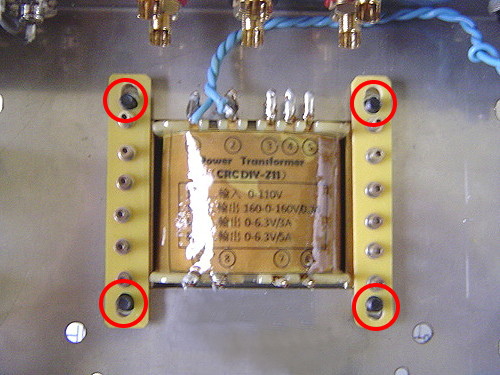

先將搭棚架的四顆孔鑽大一點,使它能套入變壓器的四顆螺絲上(套件沒附,要自己買)

注意~搭棚架與機箱鋼板要有一些高度距離,以免短路


100uF/450V(nichicon+BC 150uF/400V)


第一顆50R,串接在兩電容的正端


第二顆50R的電阻橫跨搭棚PIN(這個要量好距離,對應上變壓器上的四顆螺絲位置)



最後將最後顆150uF/400V的負極用銅線連接三顆電容的負極

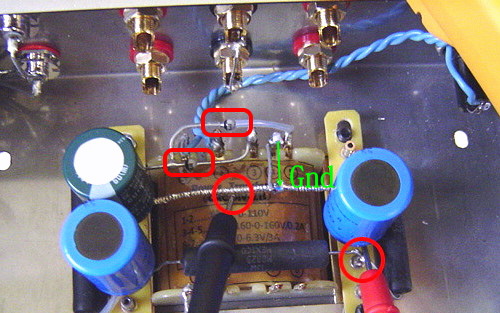

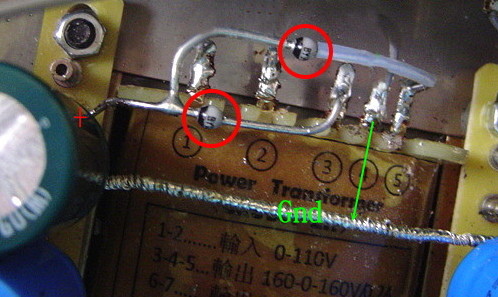

在160V-0-160V的兩端160V高壓處焊上二極體2支(注意方向),0V的中心抽頭接回電源地端

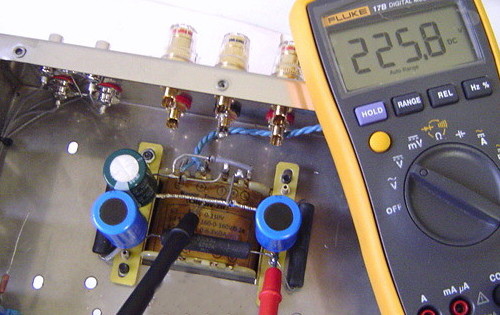

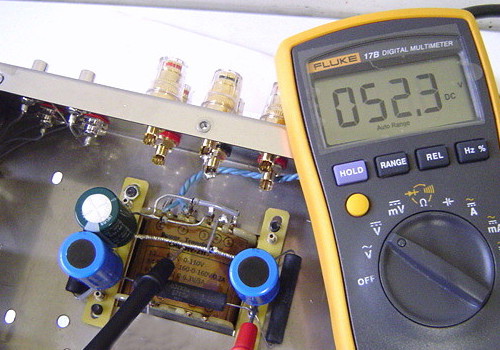

然後測量此兩點的電壓,紅棒是直流220V高壓的輸出點


測量約+220~225V左右~正常!


關掉電源後,看到電壓慢慢降下來...這是25K/13W的洩放電組在放電,我們裝機時才不會被電傷

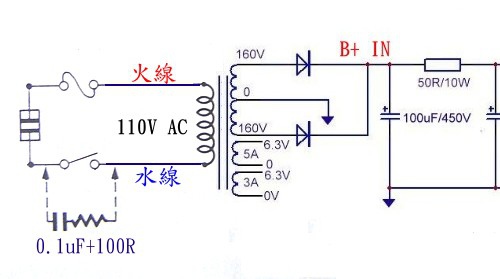

110V 交流室電的配置~下圖是我們一般電源變壓器接110V的接法

保險絲要配在火線上才有保護功能~超額漏電時,保險絲斷路,整機才會沒有電源

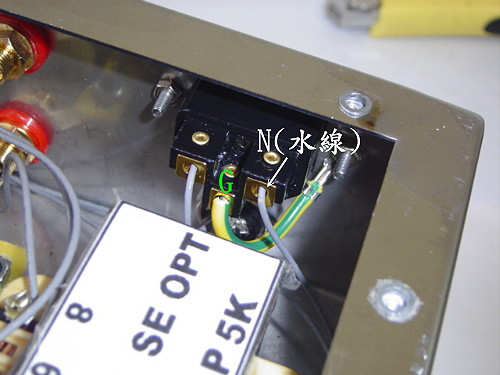

古河電源座上有印L(火線),N(水線),G(中間的地線)~參考下圖!

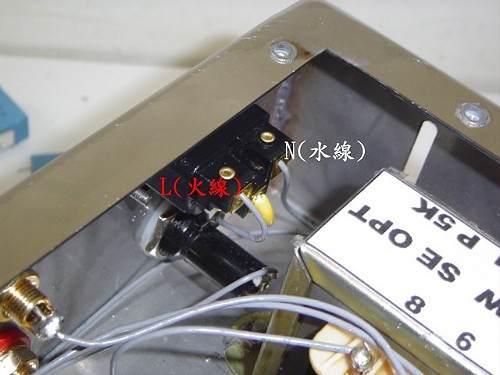

參考下圖實際的配法,為了方便大家看清楚,我沒有絞線

火線經過保險絲後直接到電源變壓器的0V-110V處的110V處

地線(如果您家的110V室電是3項的,就


將地線接機殼(黃綠的那條粗線)


N線(水線)---接往電源開關---再由開關處接回變壓器的0V-110V的0V處
