功率級 安裝

先將左右喇叭的輸出負極連接在一起,這裡我設為共地點(Gnd),請先不要接機殼!

然後電源的地連接到此

準備線材,最好是有分色的,要先焊接燈絲線

將兩組0-6.3V的同一端接往共地端(下圖)

再將 832A的第四腳(陰極)也直接接到這(Gnd)

 如下圖橫向的焊一條地線在端子架上,中點要接上832A腳座的第4腳(陰極),但不要接觸到機殼

--- OPT--

喇叭輸出端的0接往地端 (Gnd)

B+ 200V接往電源輸出端

P接往832A的屏級(先拉引線,穿過832A管座上的2顆小孔,等一下再說明)

另一聲道~一樣的方法!

接好如下圖

下圖為832A的管座各腳要注意的是:

1,7腳連接在一起,然後接0-6.3V的6.3V(變壓器的第9腳)

第5腳為燈絲的抽頭,接燈絲0-6.3V的0V(變壓器的第8腳)

2及6腳可先接上1K的電阻(藍色的那兩顆)

LED的負極可以先焊上第4腳,LED正極腳拉一條線接往2PIN(或是3PIN)的那顆搖頭開關的任一腳

  注意! LED電壓表的紅線,先焊上第四腳,因為是負壓,所以正壓要接地,這裡常出錯,先焊上!

G2的柵壓

套件附的是5.1K吧! (這顆電阻可以自行調整, 這台我用4.7K)的電阻一端焊在B+200V上,另

一端焊在第3腳上, 再由第3腳拉一條引線焊在150uF/450VBC電容上的正極上(這顆電容從

47uF~150uF都可以) .電容負極則剛好利用從第4腳(陰極)拉到搭棚架的那條引線,焊在一起.

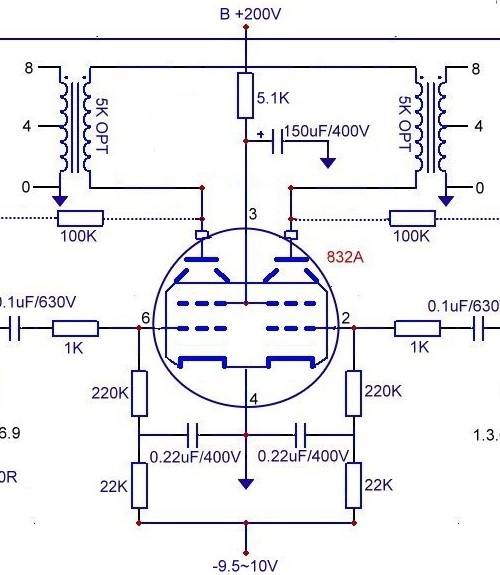

參考上面的線路圖~焊上220K,22K及0.22uF的電容

中間黃色圈圈,這點事等一下要接-9V的電壓

再看一次~共地點上的引線(下圖)

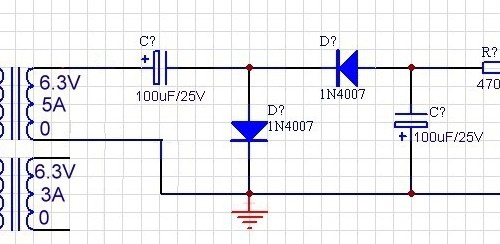

倍壓的部分,也是比較容易出錯的地方,請對照線路圖與照片

功率級裝好就有哼聲雜訊的,問題多出在這!

請看上面的線路圖,對照下面的實際焊接照片!

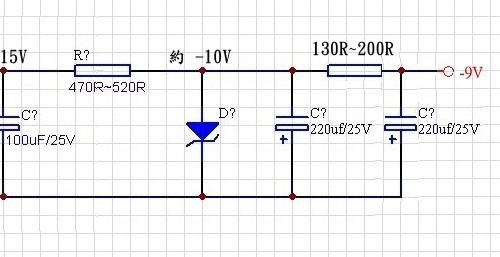

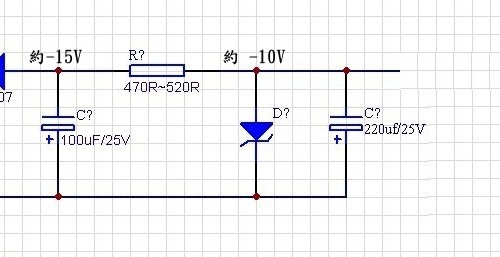

-10V 的穩壓(下圖)

-10V 稽納實際焊接圖

側面看清楚點---這裡目前是-10V多,先這樣...等一下再修正到9V左右

從另一角度看負偏零件的安排(下圖)

之前從OPT屏級(p)拉出的引線...焊上瓷帽,用熱縮膜絕緣一下!參考下幾圖就明瞭~

~~測量~~

 地端由於沒有接機殼,所以我們要加電表的負棒接在喇叭端子的負極(Gnd)

下圖:負偏目前是-10.4V

B+ 200V左右

屏級+189左右

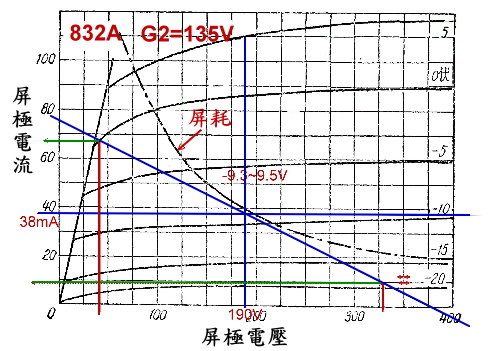

與原線路設定相差無幾...OK!

調整負偏

變壓LED表的負載電流約為10mA,所以我們串連個電阻,再加個電容(220uF/16V)穩壓一下既可

例如此機負壓是10.4V-9V/10mA=140R

加上電阻及電容

-8.9V 接近 9V

功率級裝好後(還未裝電壓放大級),開機約2分鐘之後,聽不到雜音及哼聲.只有耳朵接近喇叭時(我的喇叭

94db),會聽到些微的燈絲雜訊,但不影響音樂的播放.我喜歡交流點燈的活潑感~所以保留交流點燈的方式

測試放大輸出影片~天黑了!看不太清楚啦!
