這是一個很便宜如內建式的電腦PC用套件,以不到400元左右的花費~我覺得是很好的DIY套件
8腳的4558D OP如果加個IC座還可以換裝聽聽不同年代的4558D聲音(我從老機器拆下的反而好聽)
如果您更高竿點~還可以換裝其它的OP改一下周邊零件值的設定...
但請不要以 HiFi 的精神來看待它...NT$400 元~它算很稱職的了!
第2批的PCB來了~零件位置也安排得更對稱些
備好的材料~分包裝!
PCB 上都有標示與線路圖對應的值數,焊接非常容易!甚至不用線路圖也可完工
變壓器要自己準備一顆+12V 傳統類比式的較佳!電流超過500mA以上即可!
本想寫個簡單的工作原理說明~但發現網路上多的是OP的原理說明~而且都很詳細清楚!

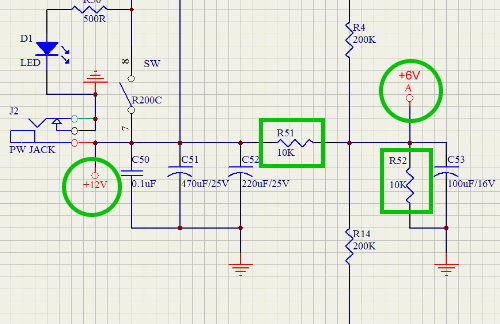

簡單說單電源的使用就是將+12V的直流電,利用電阻分壓為2個6V,所以4558D的工作就在6V上下擺動
套件付上零件表對照及線路圖
打開套件包
0.1uF及0.01uF的紅色 WIMA MKP電容我都是使用拆機2手貨(不好分真假,買拆機的還保險點)
電阻是上海718---1%誤差---50PPM
3W(4歐姆)2聲道PC-AMP有耳擴功能 2013.07 | |||
零件 | 編號 | 數量 | 廠牌 |
820P | C1 C11 | 2 | EVOX |
0.01uF | C24 C34 | 2 | WIMA MKP 中古 |
0.047uF | C22 C32 | 2 | WIIMA MKP |
0.068uF | C2 C12 C3 C13 | 4 | EVOX |
0.1uF | C21 C23 C31 C33 C50 | 5 | WIMA MKP 中古 |
0.15uF | C26 C36 | 2 | EPCOS |
10uF/16V 黃色鉭電容 | C4 C14 | 2 | CA |
22uF/25V | C55 | 1 | PHILIPS藍鋁殼 |
100uF/16V | C25 C35 C53 | 3 | Nichicon FW |
220uF/16V | C54 C56 | 2 | 松下 |
220uF/25V | C52 | 1 | Ruybycon |
470uF/16V | C27 C37 | 2 | 松下 |
470uF/25V | C51 | 1 | 黑金剛 |
20R/1W | R26 R36 | 2 | 台製金屬膜 |
150R/0.25w | R23 R33 | 2 | 718 |
500R(499R)/0.25w | R50 | 1 | 台製 LED限流用 |
800R(820R)/0.25w | R2 R12 | 2 | 718 |
1.5K/0.25W | R1 R11 R25 R35 | 4 | 718 |
3.3K/0.25W | R5 R15 | 2 | 718 |
6.8K/0.25W | R24 R34 | 2 | 718 |
7.5K/0.25W | R3 R13 | 2 | 718 |
10K/0.25W | R51 R52 R53 | 3 | 718 |
30K/0.25W | R21 R31 | 2 | 718 |
100K/0.25W | R100 | 1 | 718 |
200K/0.25W | R4 R14 | 2 | 718 |
500K(499K)/0.25W | R22 R32 | 2 | 台製金屬膜 |
10K SW-VR | VR | 1 | 密封VR帶開關 |
NE4558 | U1 | 1 | JRC |
TA8227 | U2 | 1 | UTC |
LED | D1 | 1 | 超白光 |
PHONEJACK | J1 J3 | 2 | 3.5MM母座 |
PW JACK | J2 | 1 | 5.5mm源母座 |
PCB | 1.6mm ,1 OZ | 1 | 藍色PCB |
喇叭端子座 | 4端子夾式 | 1 | 台製庫存 贈品 |
如果要將TA8227 聲頻IC貼平PCB焊接則須修剪一下IC中間的"粗腳"(下圖)
這個4 位的喇叭端子座是網友送給我的,我沒算在成本內...如要使用要先將氧化的接腳磨一下!
~準備焊接~
焊接的工作,大約只需2~3小時即可完成
檢查一下電解電容的正負極焊接是否正確! 注意~黃色鉭電容也有分正負(下塗紅色圈圈那2顆)
焊接完畢如下
如果怕TA8227太燙可以貼個散熱片
============================================================================
下兩圖
一個所有電阻貼上PCB焊~ 一個都墊起來焊...
沒有貼緊PCB焊的聲音真的比較好!
建議電阻全部墊高懸空焊接
這台電組都是墊高懸空焊接的
附註:請使用4歐姆/5w左右的喇叭與它批配使用....喇叭單體我也還在尋覓中...
