此線~我製作耳機線時的聽感低音很不錯,人聲質感密度高...打算做條訊號線來配小管機及Fostex 166

喇叭好好試聽一下!由於線很細(0.9mm左右),所以用了16條來編(4x4),才能搭配高級的RCA接頭!

此篇的"四芯線材編織法" ~不建議使用了

A:耳機線的換裝

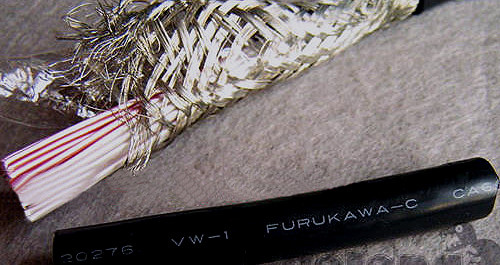

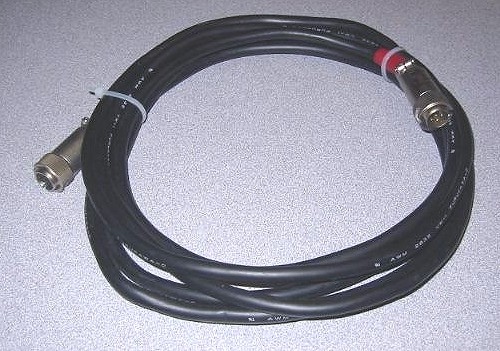

這條線在網路上查看~真的是古河的,只是當初的用途不同,以下是我自己拍的圖片

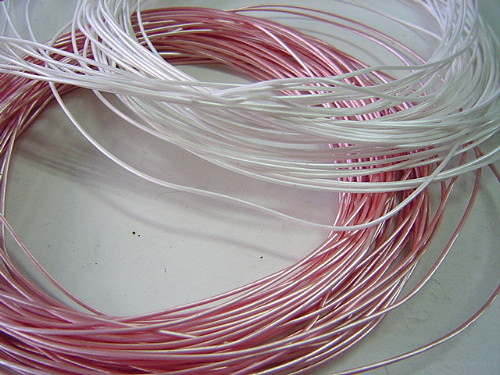

所以裡面分---"珍珠白"及"珍珠紅"~兩種顏色

它是單蕊約0.9~1mm的訊號線(每細股裡還有分正負極)

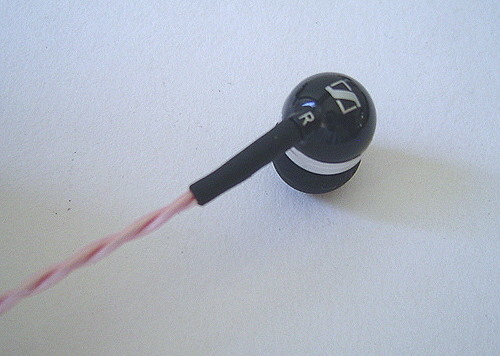

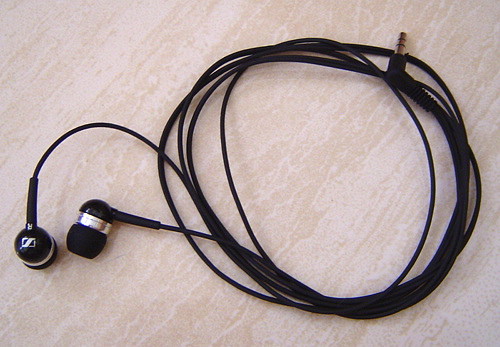

  下圖是要換裝的S牌耳機線原貌

PS:其實寫此編4線邊法時,我已經先用單蕊分紅(右聲道)白(左聲道)聽過了.的確聲音有差!

先說明一下4線的編法---先將4線的頭打一結固定

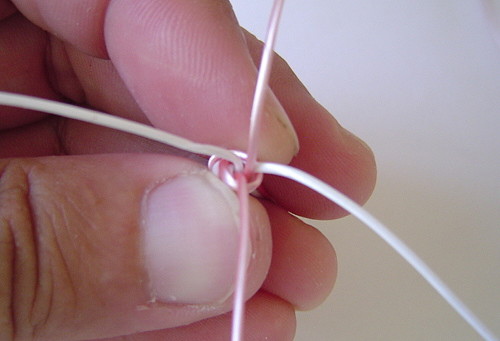

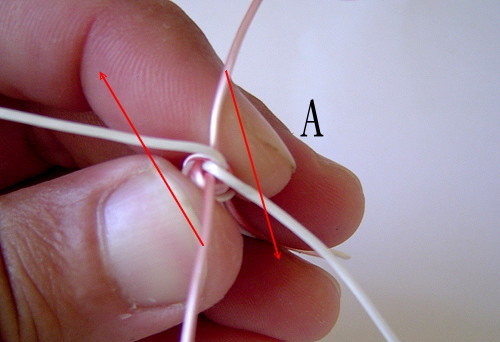

1.倒過來用手捉穩,先將白線互相交叉如步驟2!

2.再紅線先互的在跨越白線上方扭絞,如步驟3!

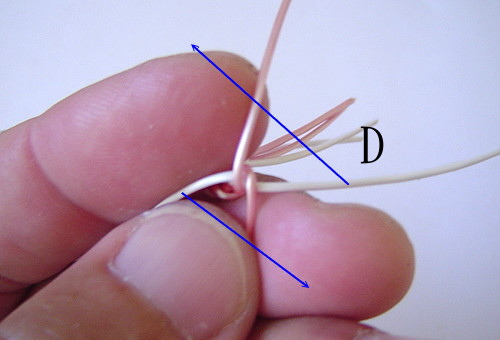

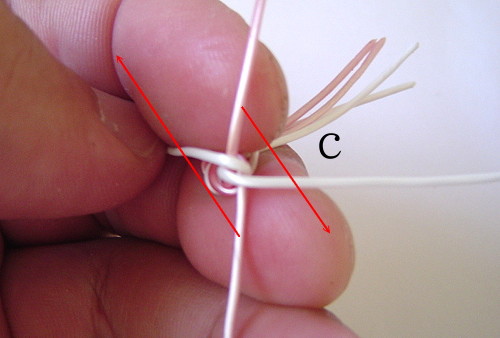

3.下圖與上圖比較紅線已對絞--- 再將白線跨在紅線上方對絞成步驟4!

4.再重複將紅線依照箭頭指示方向跨於白線上方對絞(這與步驟2是相同的)

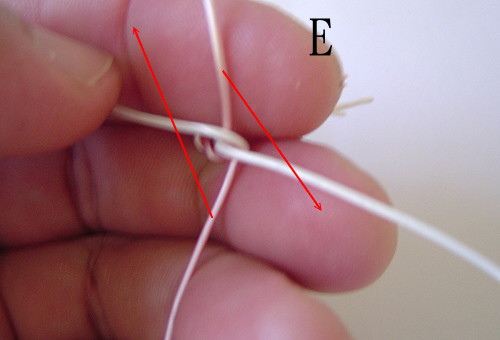

5.再換白線跨於紅線上方互絞(這與步驟3相同)

6.下圖又重複步驟2了!所以就是這樣的反覆編織...

再來拆解耳機---

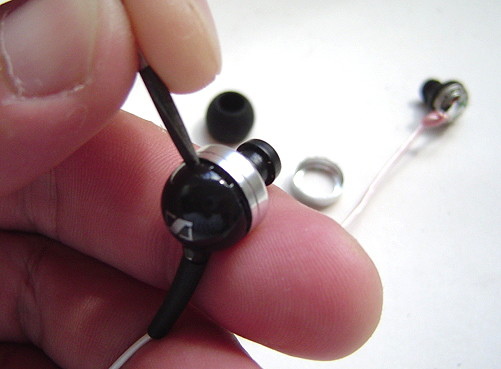

此類耳塞式耳機構造的雷同~用一字起子,平均的施力將耳機撥開

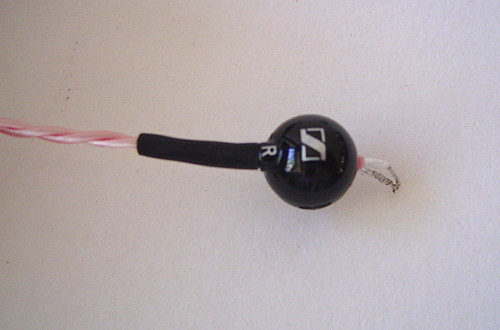

分解開來如下圖~可以看到照片中,其實我已先換過古河的單蕊試聽過了

將耳機連線解焊起來,完全支解!

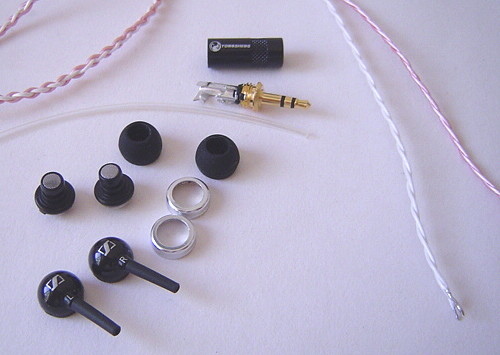

準備所需的3.5mm耳機插頭,編好的4蕊古河線,1mm熱縮管一小段即可!

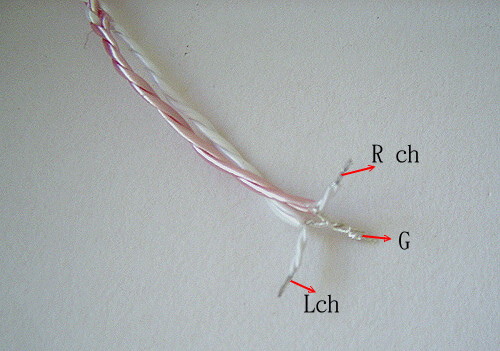

2股白的我習慣設為左聲道(L ch)紅色則為右聲道(R ch)

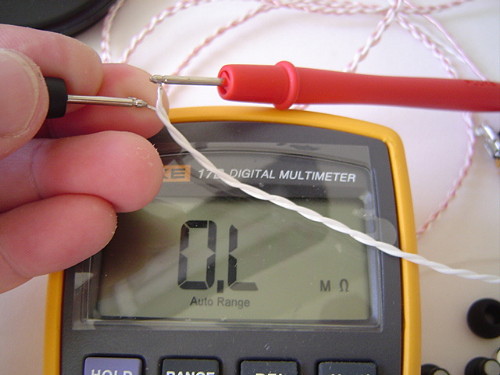

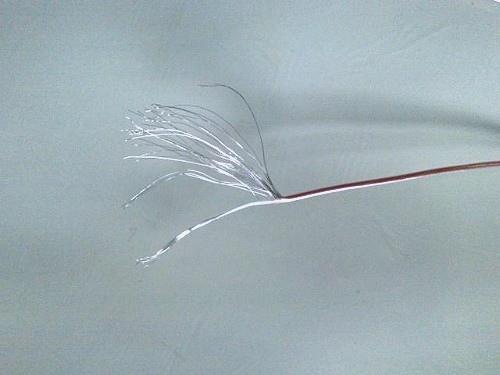

將兩條白線的中央"正線" 撚和在一起,外層地線也撚和在一起,上一點錫固定,再用電表量一下有無短路

~紅線同理製作~

PS:此線的鐵氟龍不怕高熱的焊槍~不錯!

然後---看照片吧!

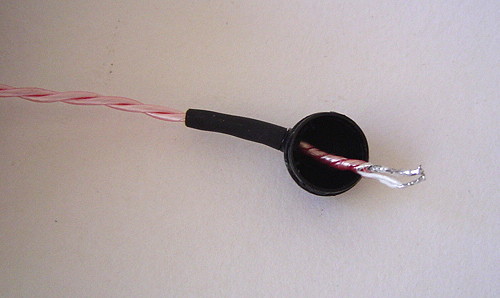

這是右聲道(紅線)---地線處加一小段熱縮管絕緣!如下圖

右聲道復原如下圖!

左聲道同理行之...

再來~這端是要焊接3.5mm接頭的(下圖)

量一下有無短路--

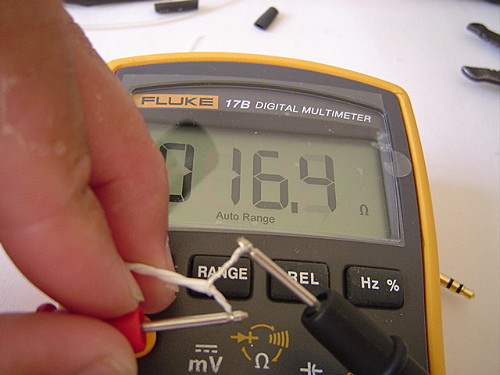

因為耳機端的喇叭我們已焊接了,所以這端量起來會有電阻值~但是電阻值不能為零,為零是短路了.

再來把要加入的熱縮管及3.5mm接頭殼先套入線內

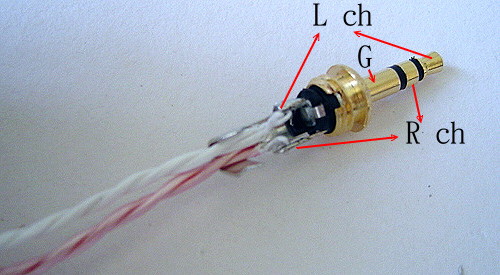

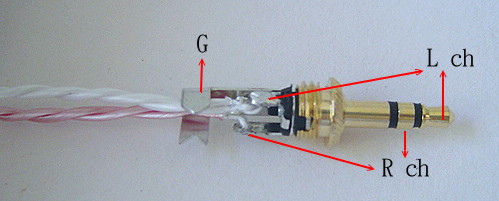

3.5mm立體聲訊號頭的構造及焊接

最後夾緊線身

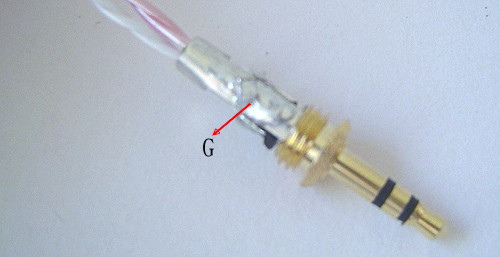

推上3.5mm接頭附的絕緣套

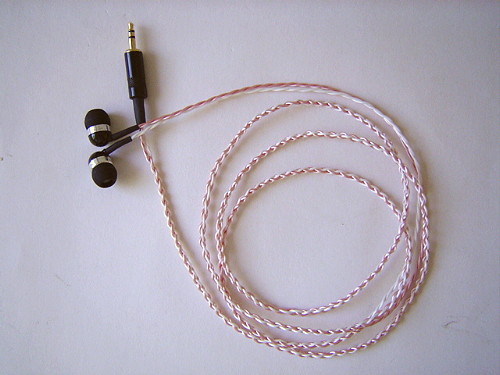

鎖上3.5mm接頭外殼,就ok啦!

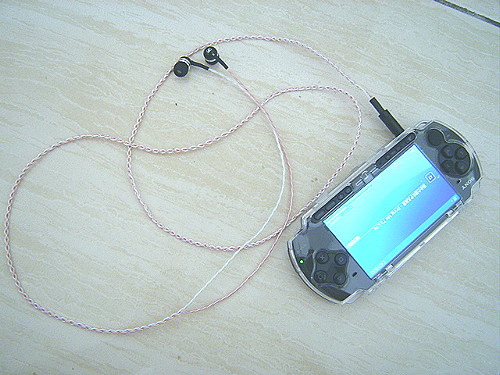

幫兒子換好後,他邊玩PSP邊笑,問他笑什麼?

兒子說:現在揍人很有震撼力

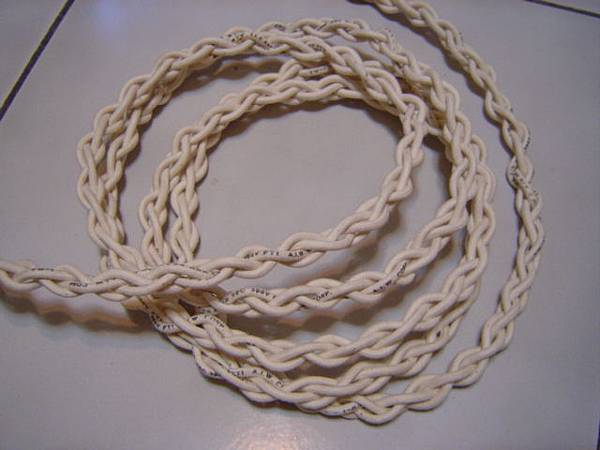

 B: 4股編織的WE線材---喇叭線

用在喇叭線上有一樣的效果

與WE黑斑線比較測試

Fostex 166En喇叭

此種編織法,我在耳機及家用系統的喇叭線上都試出同樣的特性

但總音量響度降低了一些~聲音變的內斂.經此編法較沒毛刺邊,但有唇齒聲;音質的密度高...像換了英國

密閉式喇叭的感覺.低音較多...回音較多...蠻奇特的(中頻有一凸起) ! 經2個月的測試後~不推薦!
