NL-5445 套件製作

機箱方面:

幾位先裝NL-5445套件的朋友...有的想用原木,有的想用不鏽鋼,有的想用壓克力做機箱...所以~我

將機箱分開來處理,我只做10個高透明度,厚5mm的壓克力機箱給需要的網友,此套件中不含機箱!

此套件零件不多,安裝上很容易....只有在NL-5445的管子焊接上需有耐心些!

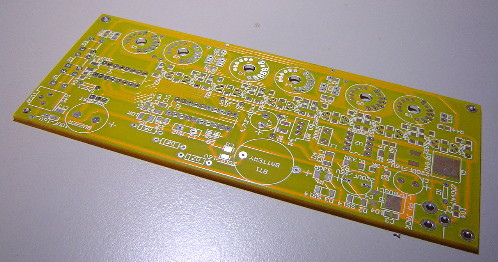

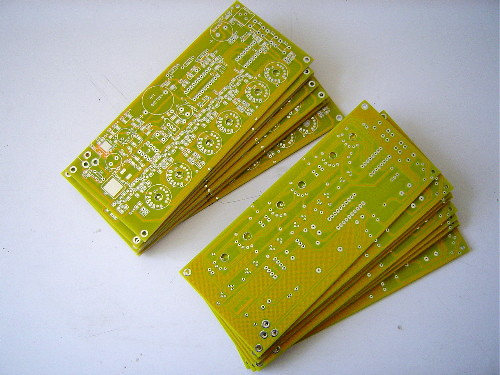

PCB 收到了---規格為:165mm x 70mm ,厚度2mm PCB,銅箔2 oz

每套材料NT$3300元(參考下張照片)

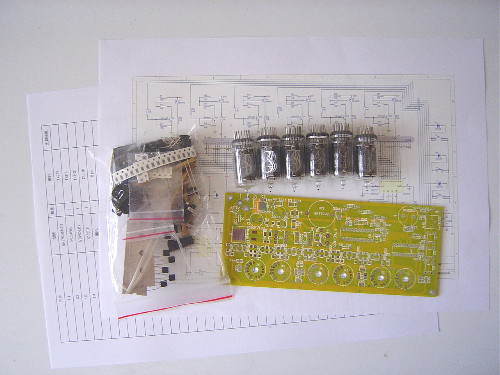

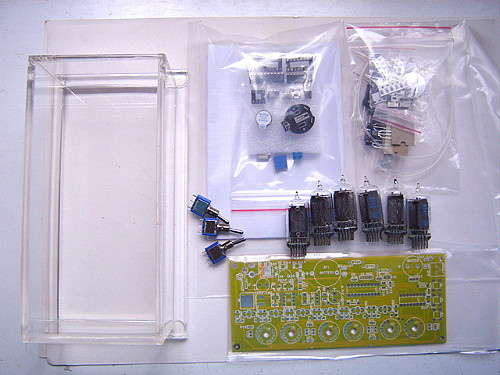

<< 套件包及NL-5445數字管,線路圖,零件規格表>>

美製NATIONAL 的NL系列數字管的數字及管內結構設計極為細緻,且此批全為新管,

全部靜態測試: 1~1.5mA的電流下數字均能顯示完好,管腳也都沒鏽斑,可見此批貨品保存的很好!

<< 此上是套件的材料 >>

此套的材料配置要求重點在耐用度上,希望它能長年的陪伴各位.PS:我希望能有8年以上的使用壽命.

所以設計上不以花俏的多功能程式設計為主...像我這種已進入LKK的年紀來說;之前幾套管鐘的製作,

用遙控器來看日期,溫度的顯示,個人覺得很不方便.又例如程式寫的分段LED亮度顯示,老是找不到自

己要的那一段亮度,還不如用VR來控制的好又方便.再來是複雜的功能設定;過了一段時間就忘了,還要

找出說明書再看一遍.才想的起來...如果搖控器忘了放哪,或是遺失了...那有些功能就無法操作運作了!

就像我很喜歡之前的IV-11螢光管鐘,放在家中客廳裡,美觀大方又迷人!但那些顯示日期溫度的功能,要使

用遙控器才能顯示;但每次拿起搖控器...望著發呆,一時想不出是哪顆按鍵了,算了~還是看牆上的日曆吧!

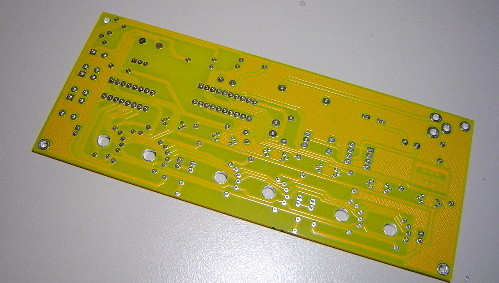

此版PCB的銅箔厚度2 oz 幾乎是一般的PCB的2倍,PCB 是2mm FR4材質

用黃漆保護層的原因是較不用去清洗焊油!(不會有髒髒的感覺)

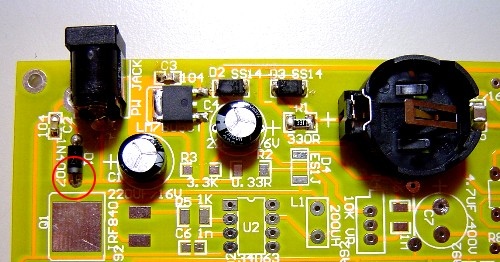

先焊+5v的零件(如下圖)

注意1N4007的方向,PCB上忘了標示

使用LIR2032 可充電鈕扣型鋰電池

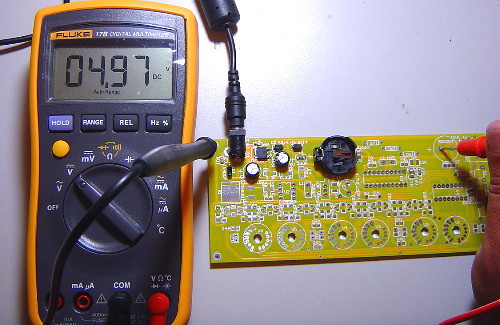

測量一下---OK!

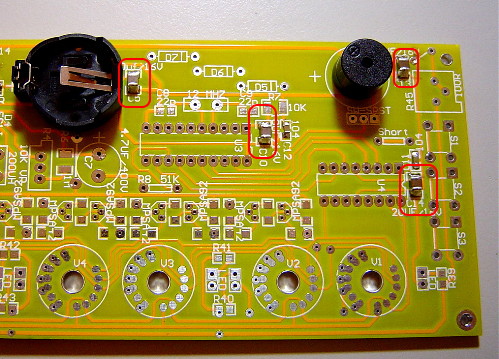

4顆10UF的SMA電容及104(0.1uF)的貼片電容先焊上吧,以免弄丟了!

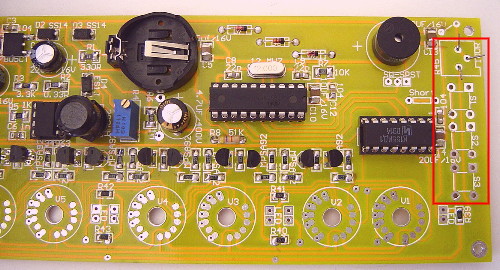

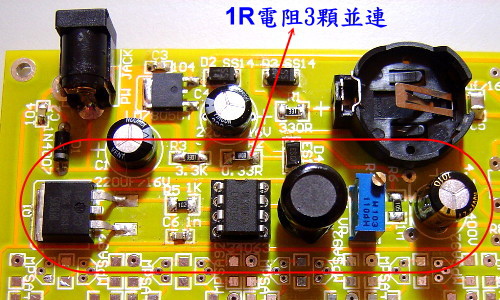

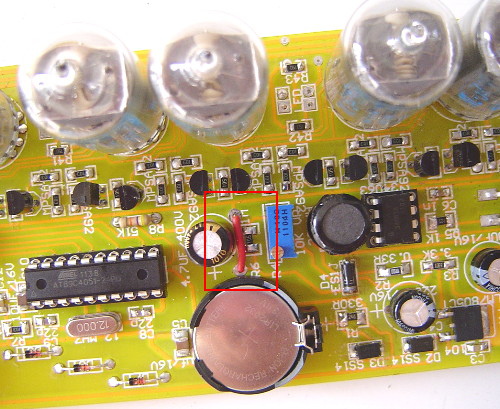

高壓零件(下圖紅色框內)

其中0.33R是用3顆1R(1206型貼片)電阻並聯焊上的

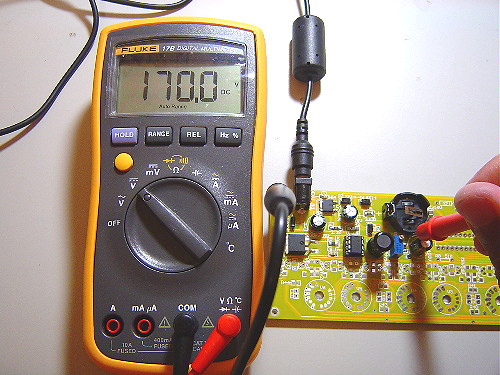

測量調整藍色VR至+170V ---OK!

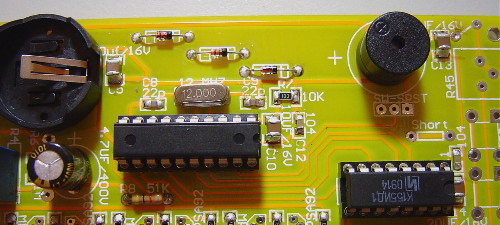

1N4148,22P電容,IC座,蜂鳴器等都焊上吧!

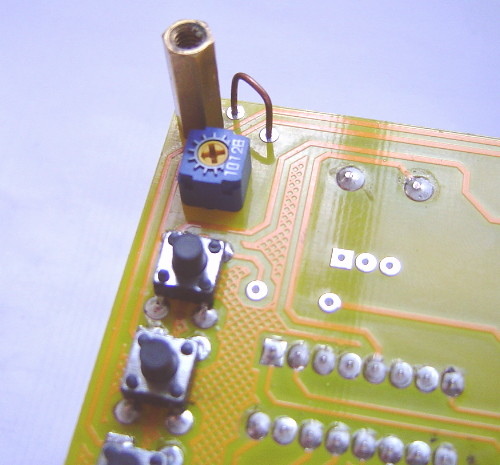

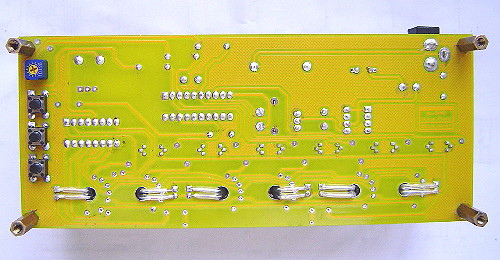

但是,觸控按鍵及200R VR先別焊,那是焊在另一面上的

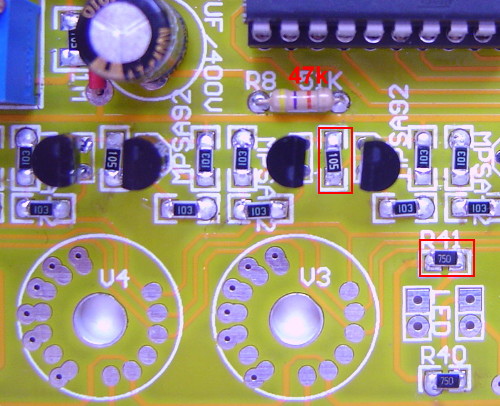

注意!夾在MPS A42及A92中的那顆電阻是1M的(105貼片)!R8 PCB上標示是51K,附的是47K電阻來取代!

另外,MPS A42及92的接腳先用拑子夾直比較容易插上PBC孔洞中

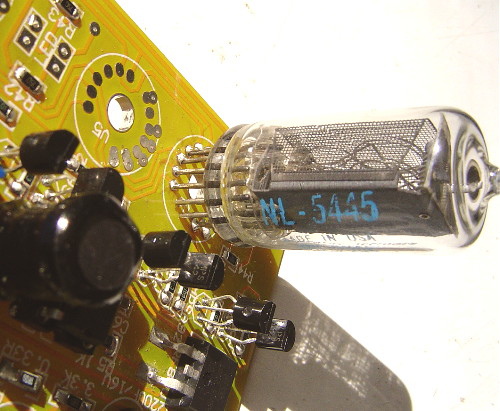

再來---NL-5445 我是用焊接上的,這個接腳規格很特別,找不到也想不到用什麼方式拔插,就焊上吧!

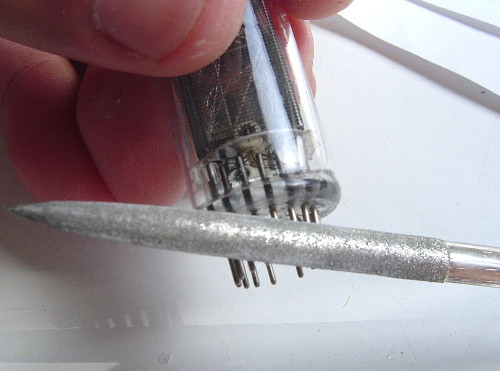

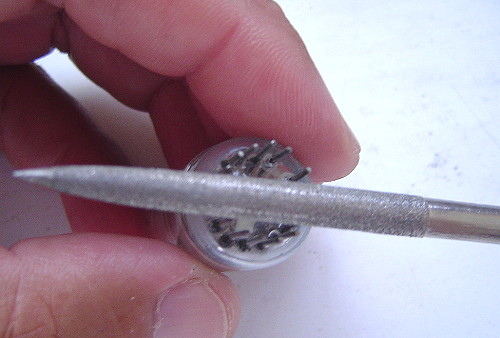

先用銼刀或是小刀片將管子刮一下

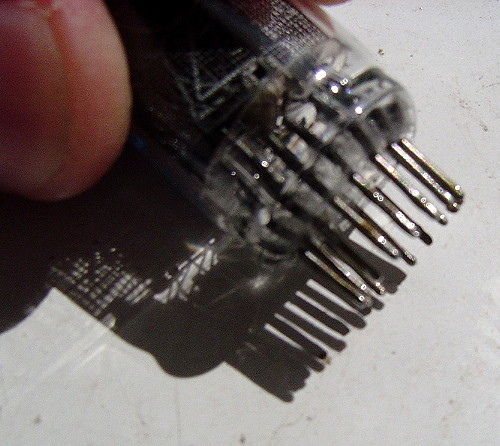

管底腳最好也磨一下

先上一些焊錫,這裡確實點做,點一下才好焊上PCB上

對了!不直的管腳請輕輕的扳回,太用力會把管子扳裂開

NL-5445有16支腳,有幾支是沒用的,PCB上也沒有他的焊點,所以焊接時注意方向是否正確!

若對不上PCB的焊點時,可以用小一字起子輕輕扳動,調整腳距

高壓的連接線接上

PS:這裡以後是在裝機箱時~可以自行加個開關,就可以控制數字管的打開與關閉

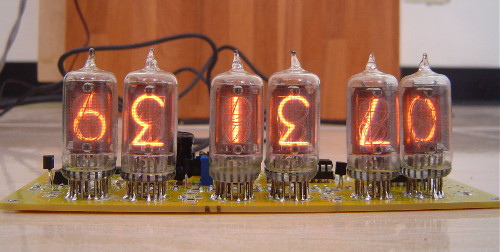

測試一下---正常顯示中!

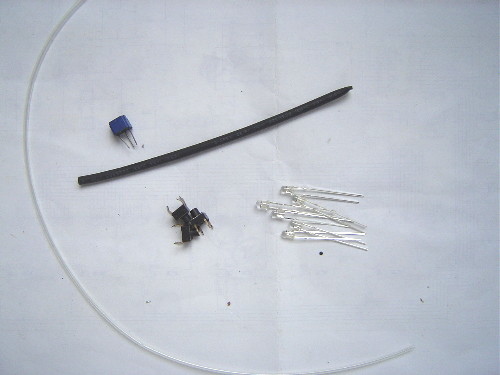

全彩LED的安裝:

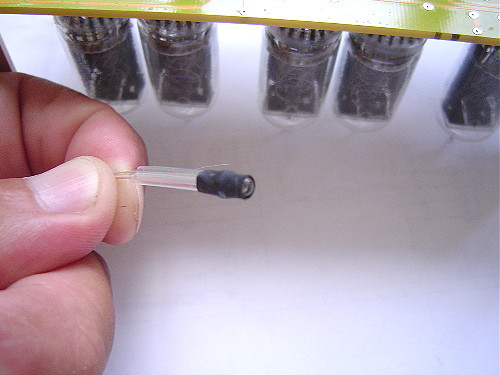

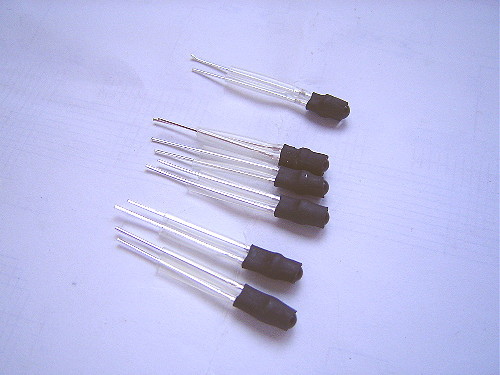

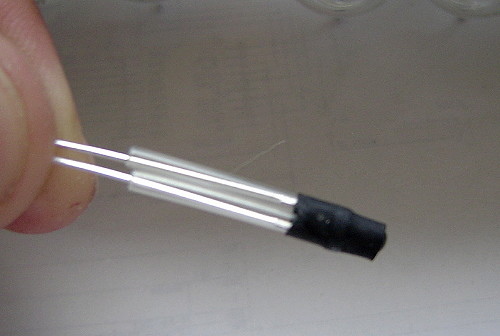

我是將LED的用黑色熱縮套包起來,只剩頭部的光點(見圖說明較清楚)

PS:套件中沒附黑色的熱縮膜,因為幾位先裝好的網友說不加黑色熱縮套,管子顏色比較鮮豔亮麗)

記得,1mm的透明入縮套一定要套上LED的接腳上.LED較長的那隻腳是+極

PCB 板上LED的焊點.正方形的是+極,圓形是負極.

 這個短路的地方,是LED裝機箱時的開關連接點焊點,測試時要先將它短路.

這裡是蜂鳴器的關關連接點,您也可以將此兩點直接焊上,蜂鳴器設定鳴叫聲一分鐘後,也會自動關閉

也可以利用此兩焊點,在機箱加一個開關來關掉蜂鳴器

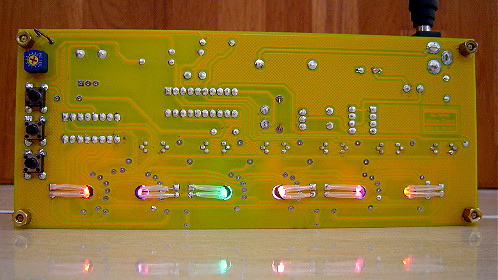

OK~可以調整左邊100R的VR來選擇您自己喜歡的LED亮度

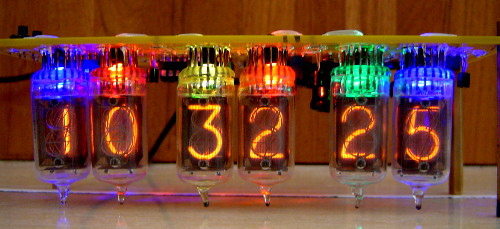

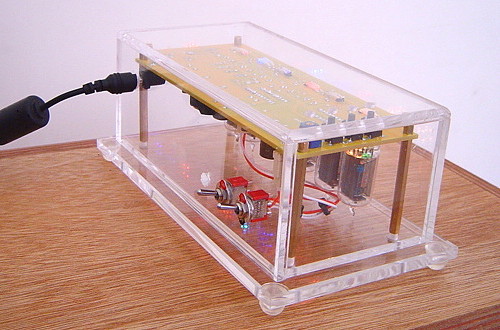

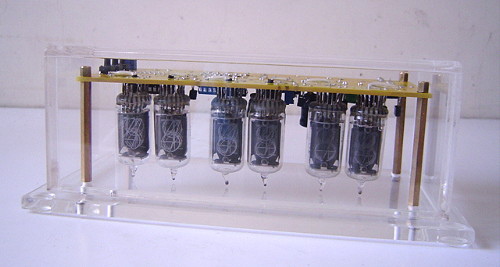

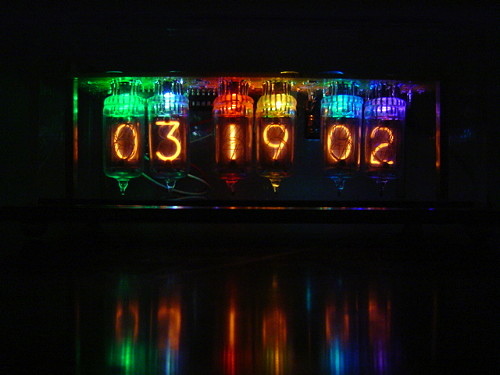

套件完工圖

壓克力機箱到貨了!每組NT$450元

<<包含壓克力機箱及螺絲+透明腳墊及3支搖頭開關.PS:未鑽孔~孔位要自己鑽>>

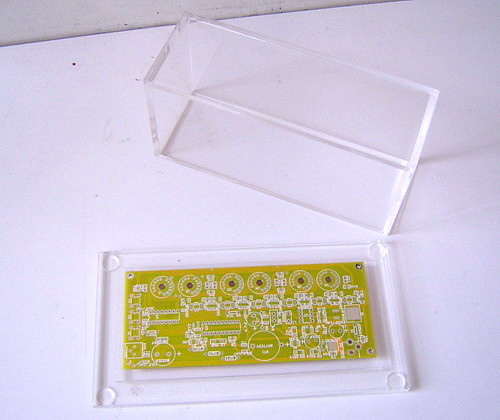

製作套件前先將PC板放在底做上,用奇異筆點上記號

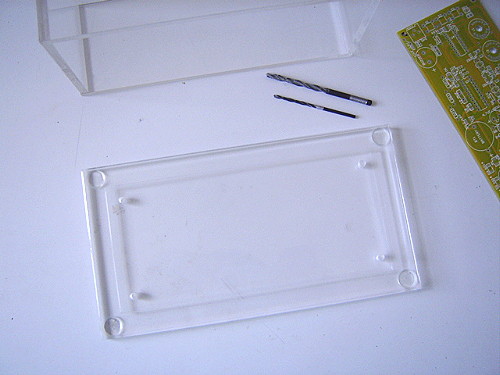

鑽孔---先用小鑽頭,再用大鑽頭分兩次鑽

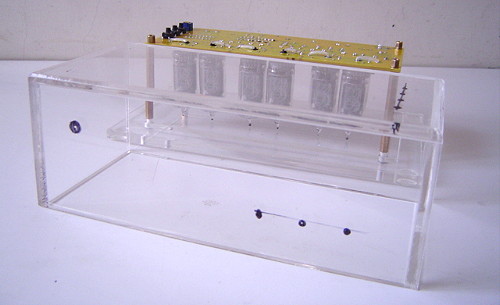

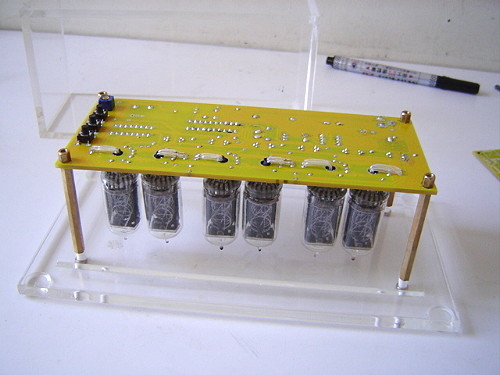

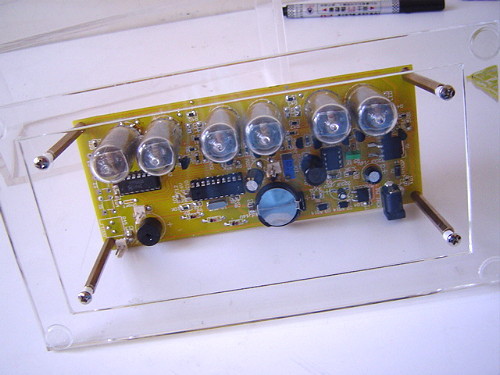

鎖上已做好的NL-5445管鐘

蓋上"上蓋",將上蓋要鑽的孔做上記號

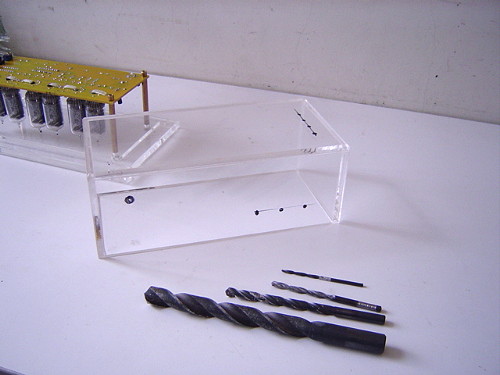

準備所需的鑽頭---都要先用小鑽頭先鑽過,直接用大鑽頭會滑手,刮傷壓克力,而且壓克力也會裂開!

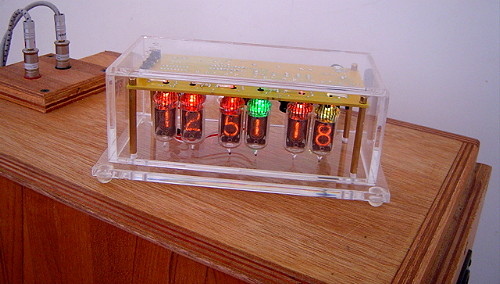

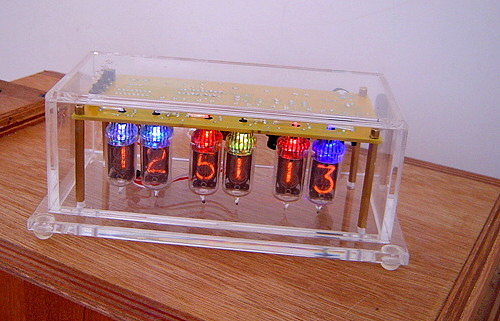

這樣就鑽好完工了---奇異筆的顏色,可用酒精擦拭掉,不能用松香水擦喔!

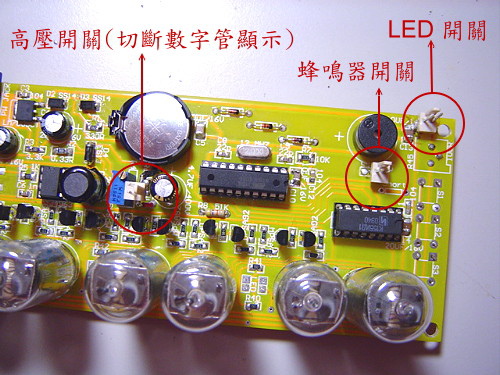

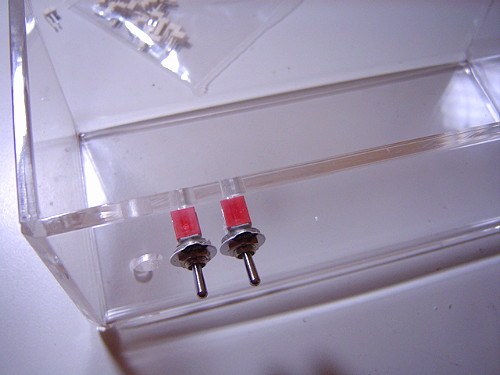

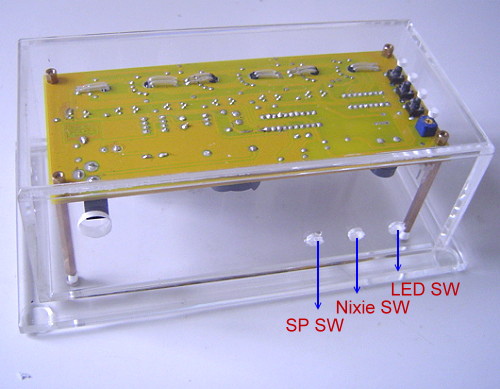

鬧鈴可關~LED 可調整亮度,也可完全關掉~NL-5445數字管也可關電源

切斷總電源時間仍保持記憶

做了幾台,Nixie的高壓都是155~160V之間而已,每管掃描動態時的電流量才約1.5~2.5mA

應該可以陪伴使用的很久吧!
