 很多年輕的朋友喜歡製作耳機線材,我好奇心下詢問為什麼~原來都是當禮品---送女朋友啦!

因為太多網友都把我賣場的鐵氟龍管都做是熱縮管套了,所以寫一篇耳機線的製作方式吧!

耳機線上還可留下您的(或她的)專屬簽名---您的女友一定會大為感動吧!

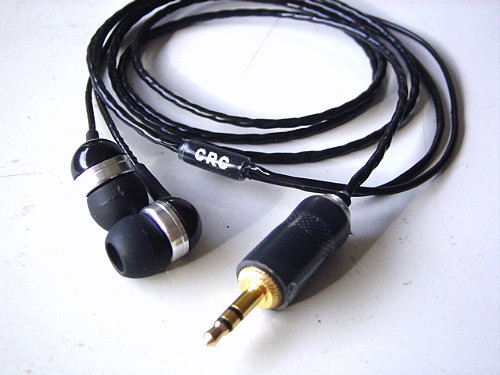

黑亮熱縮套製作的耳機線

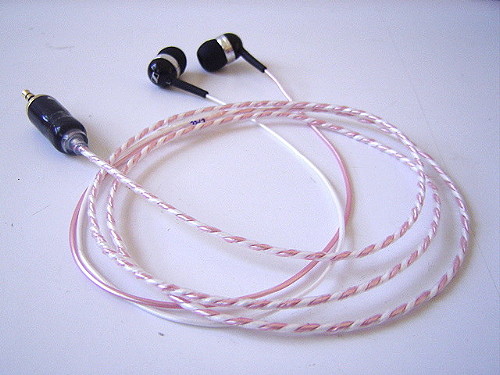

~透明超薄熱縮膜製作耳機線的外觀~

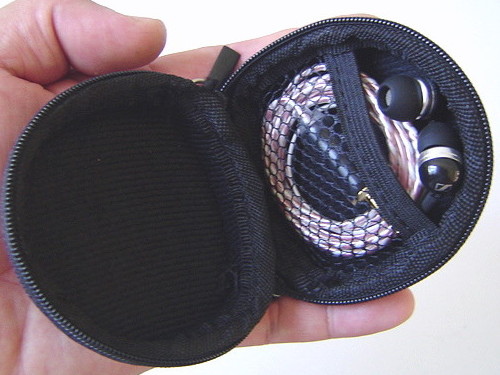

 收縮膜要用耳機專用的,做出來的線才好收納!

準備材料

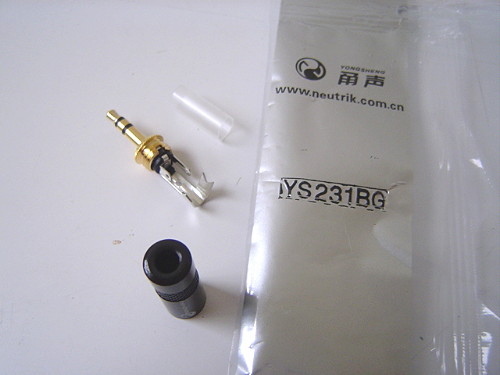

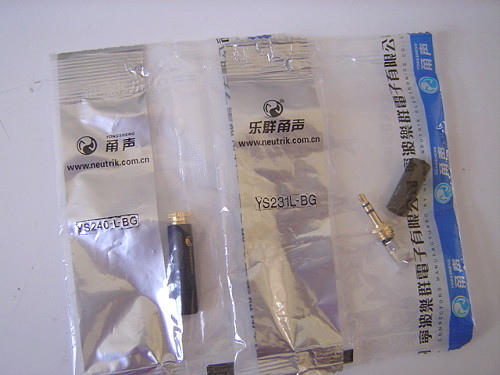

3.5mm接頭--編號

YS231BG的是Φ4mm管孔

YS231-L-BG的是Φ6.5mm管孔

由於此製作耳機的古河鍍銀線,只用了2條,所以採用YS231BG的3.5mm公插頭就可以了!

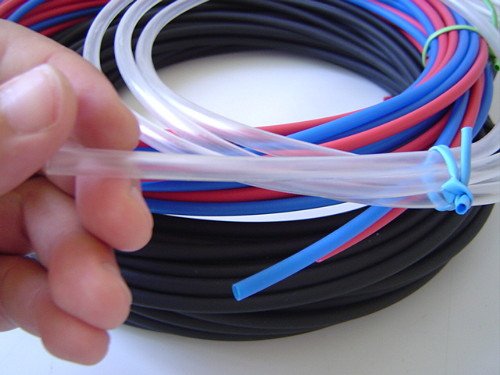

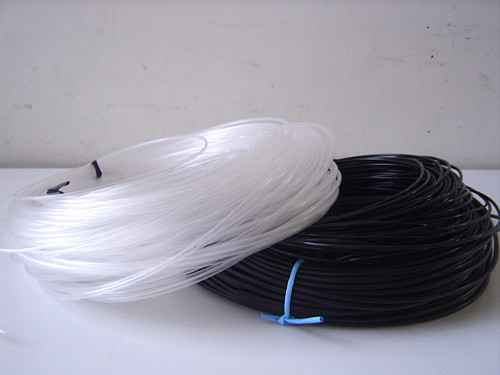

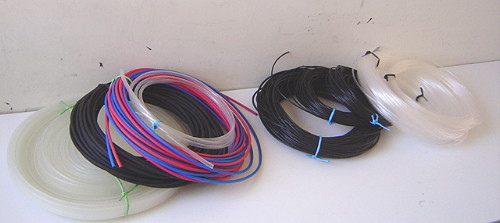

下圖是Φ1~1.5mm,及2.5mm耳機專用,黑亮彈性熱縮膜,及透明超薄熱縮膜.

耳機主線上熱縮膜我們不會用超厚的,或是鐵氟龍型熱縮套...縮起來後太硬了,不好使用...

下圖這種是Φ4.8mm有背膠超厚熱縮管可絕緣防水密封及耳機分線卡榫

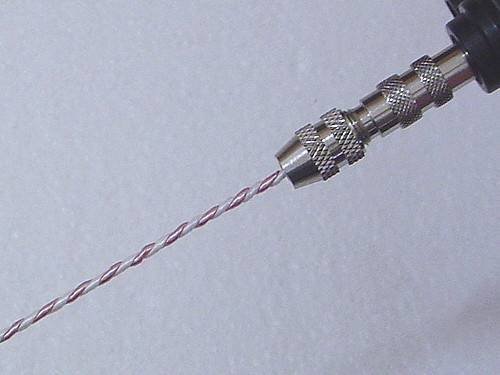

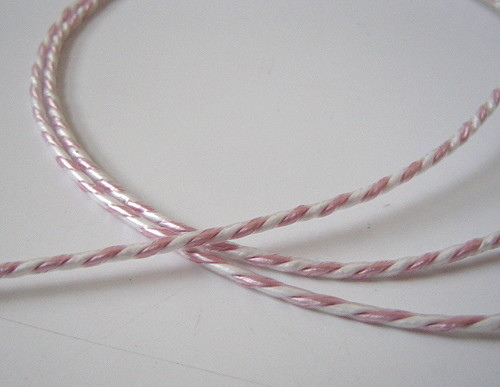

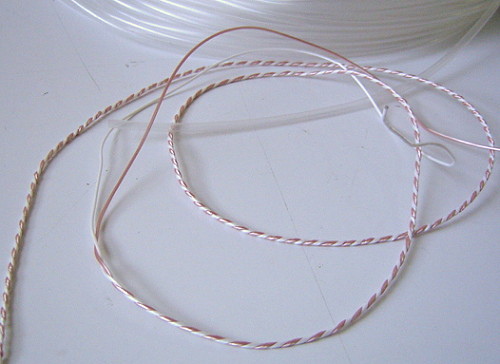

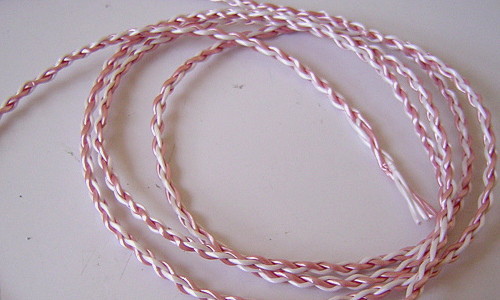

先將古河線絞合

前面要留約30公分的Y行分線~別忘了!

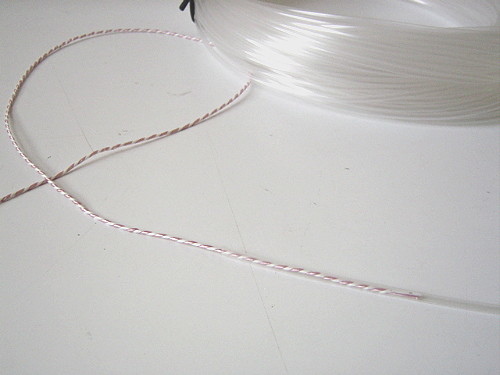

主線套入2.5mm的超薄透明熱縮套中

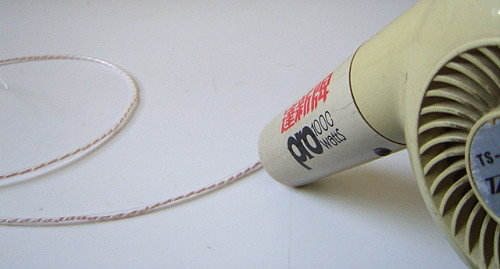

吹風機要夠熱喔~美髮店用的那種,用熱風槍是最好.熱度要夠才可以縮的漂亮

下圖是縮好主線了

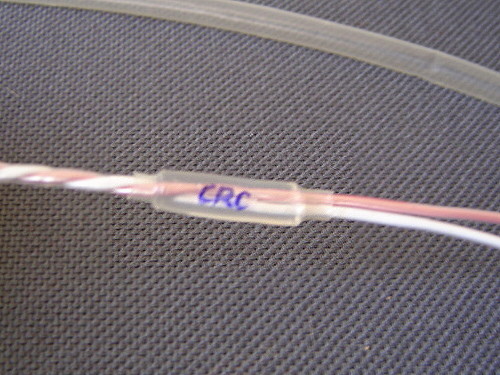

先做中間分線塊...因為照片拍的不清楚,請參考之後黑亮線的圖片!

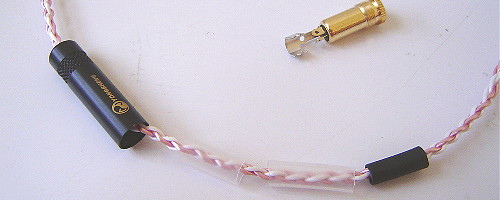

再來先將3.5mm頭,3.5mm頭附的絕緣套,4.8mm超厚背膠透明熱縮套先套入主線上

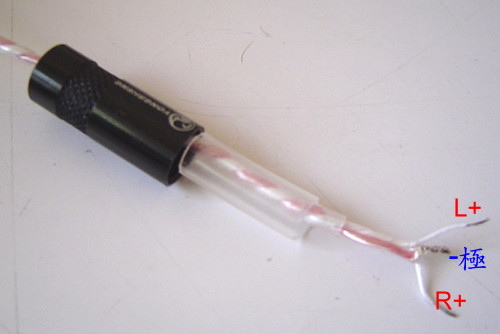

撥好線~分左右聲道極負線

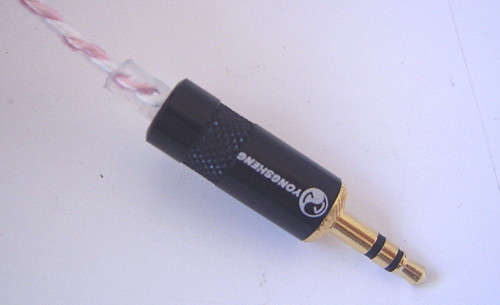

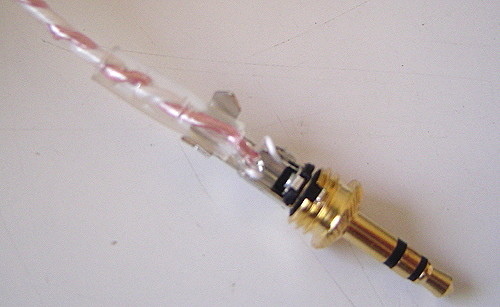

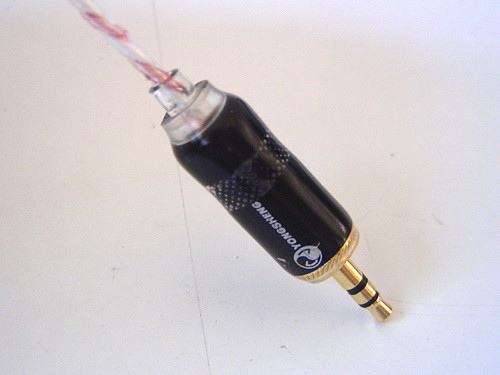

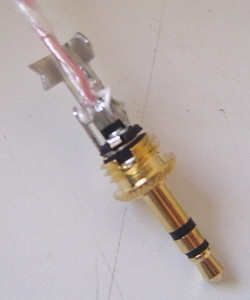

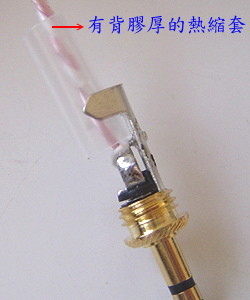

焊上3.5mm頭,並將背膠的4.8mm熱縮套加熱,收縮起來!

再來,看您要不要做接頭處的防水處理---也是要用有背膠的熱縮膜

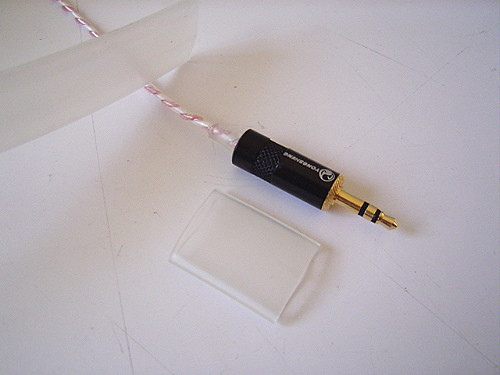

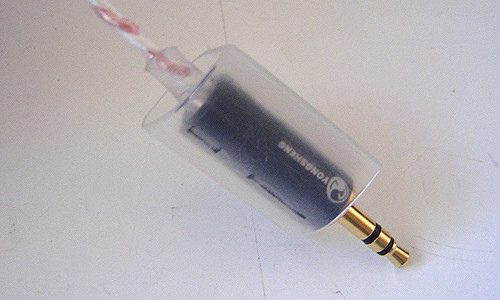

剪一段Φ12.7mm透明含膠熱縮管

加熱收縮後就都包起來了

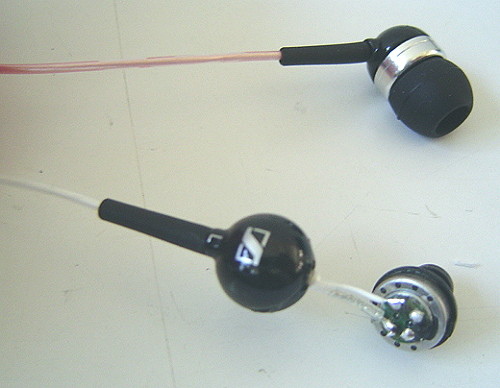

下圖是還未換線的耳機---將它打開!

一般來說都會有紅點標示---為正極

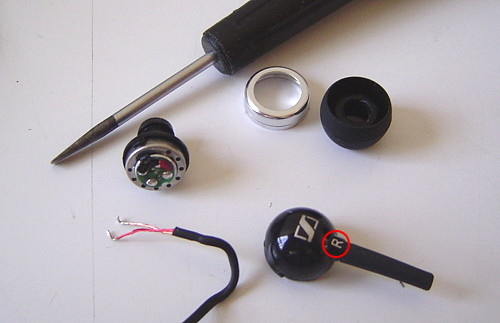

拆解

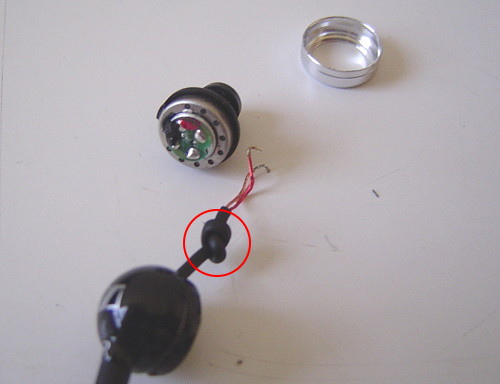

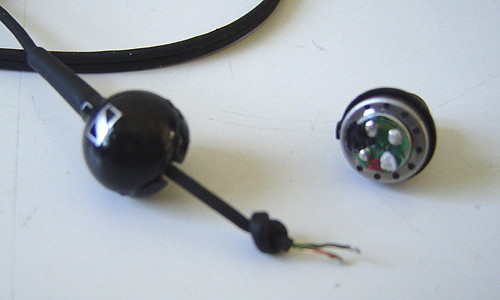

完全分解了---這是右聲道

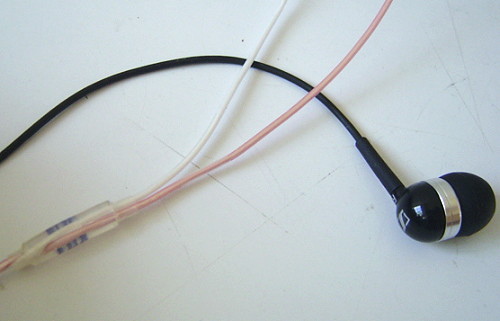

再將左右聲道的分線套入1.5mm的超薄透明熱縮膜加熱收縮(漏拍照片了)

但前面留一段不要套(因為套上1.5mm的熱縮套後會太厚,打結後耳機本體會推不回去)

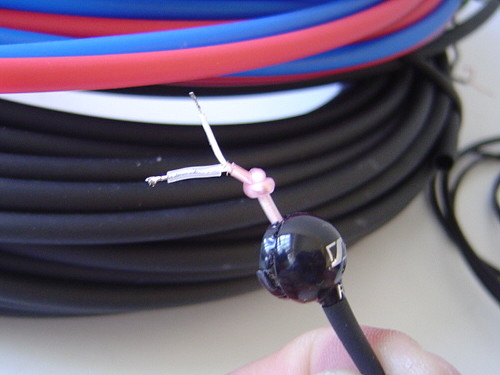

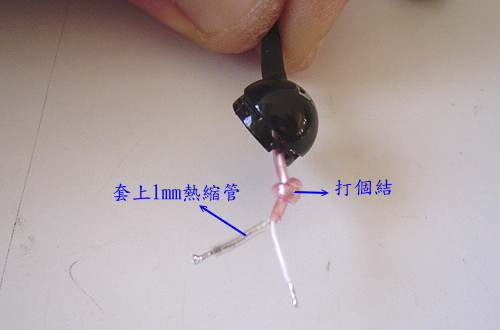

打個結後撥開線材...外圍的鍍銀線是負極,上點焊錫後也套上1~1.5mm的熱縮膜~絕緣!如下~

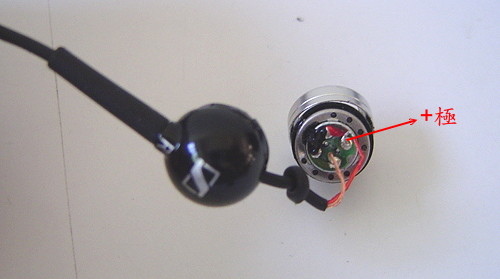

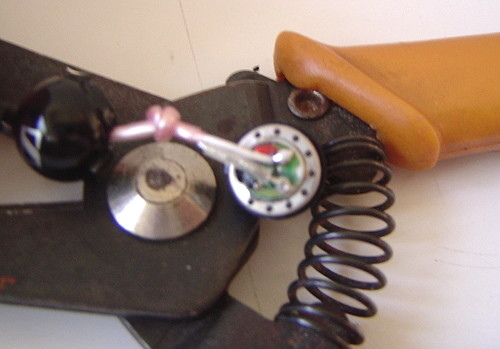

正極為內芯的線,焊回耳機的紅點處,另一焊點就是負極了

左聲道~一樣的方式製作!

OK~

=====================================================================

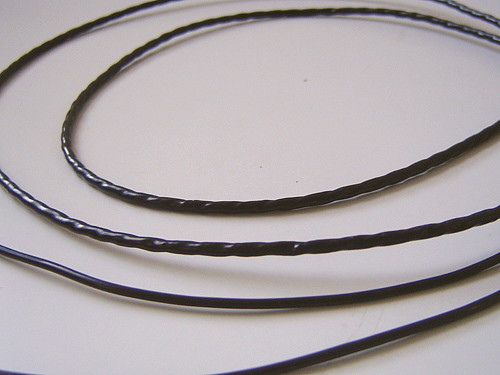

黑亮的縮起來後很酷喔!熱縮膜還帶有一點彈性!

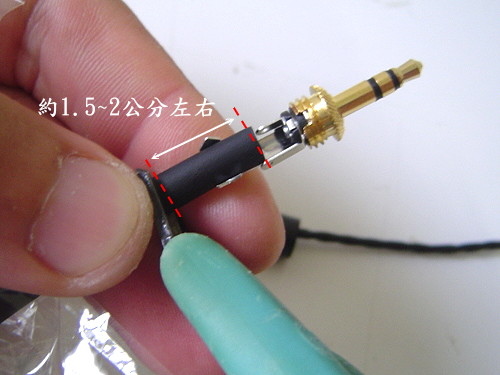

3.5mm頭這邊要用的4.8mm背膠熱縮套大約是1.5~2公分

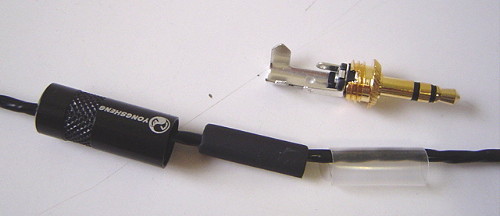

同樣的~3.5mm公插及4.8mm背膠熱縮套,公插頭附的絕緣套也一起先套入主線上,再焊接!

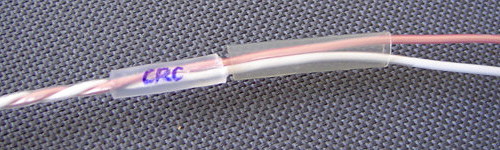

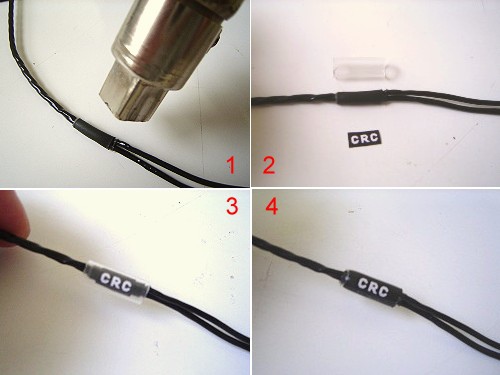

中卡榫的製作

先將分線以1.5mm的黑亮熱縮套加工完成

剪一小段約1.5公分長的4.8mm背膠熱縮套,套在其分叉點的中間位置加熱固定好

再來您可以印一個專屬的商標,放在中卡榫上,再套入一個4.8mm背膠透明熱縮套,加熱固定好就完成了

========================================================================

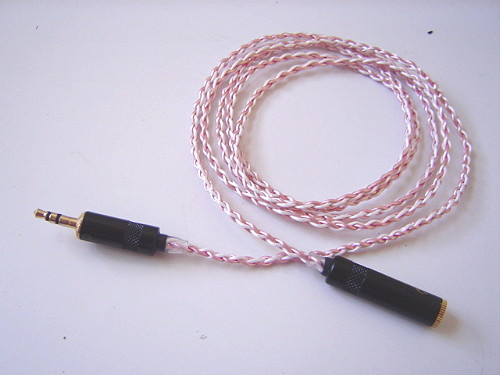

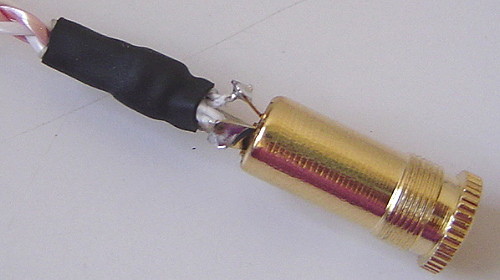

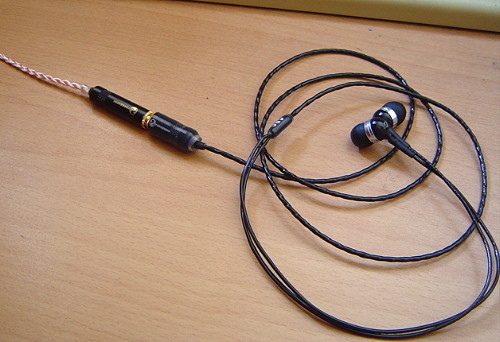

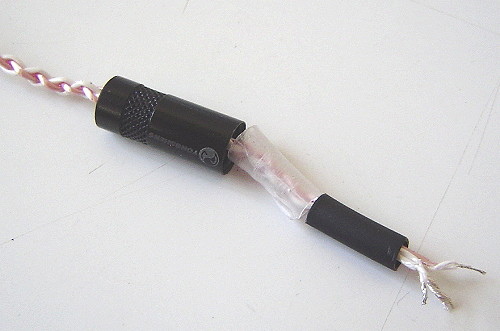

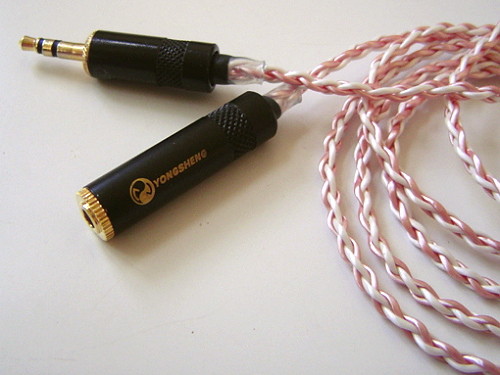

耳機延長線~方法也都一樣---看圖就明瞭了!我就不多說了....

其它種編織線的方法請看我部落格線材的分類中,有介紹!

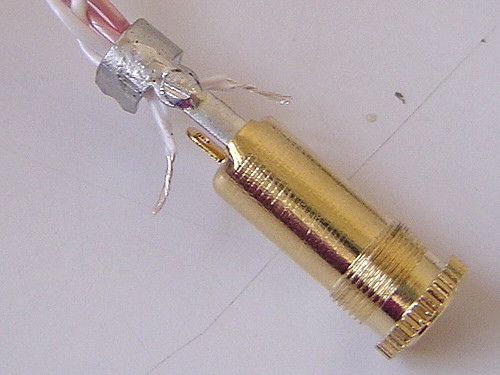

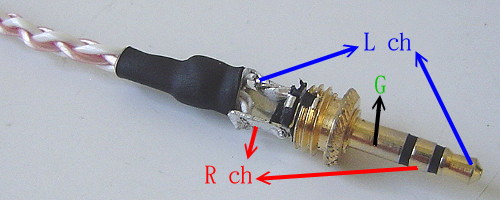

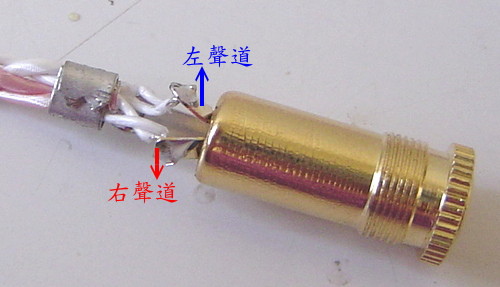

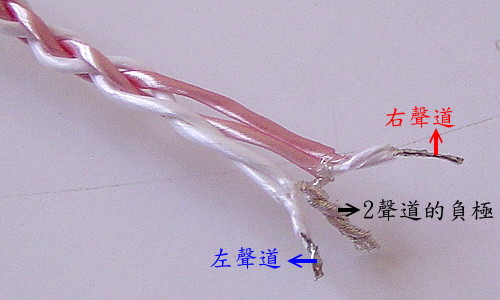

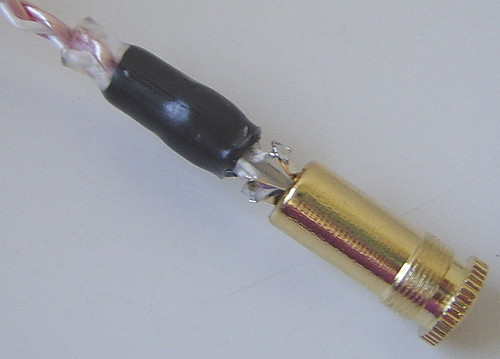

3.5mm公頭製作，共地線(2聲道的負極)

完工!
