字型優美的NL系列數字管

只花了100元材料費的原木機箱

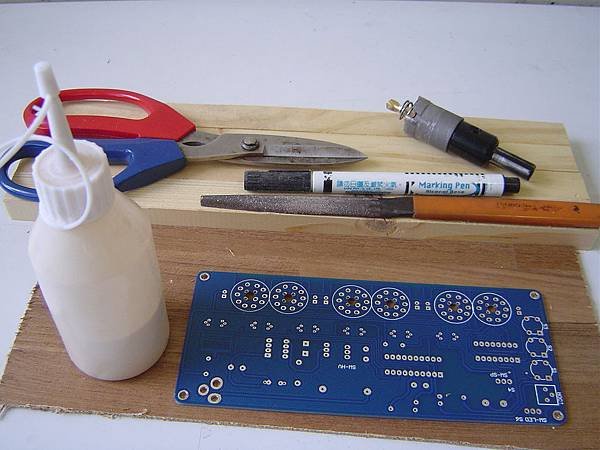

A. 兩條杉木(松木)條=NT$15x2=NT$30元，尺寸30CM x2CMx1.5CM

B. 2~3mm厚的夾板(原木板)一片，NT$0元~是用廢料!尺寸大於20CMx10CM 即可!

C. 太棒膠(白膠)少許---約用了NT$20元吧!

D. 砂紙 180、400、800番號各一張=NT$30元

利用PCB現有的孔位在2mm的薄板上畫上專孔及切割點線

到五金行買個開22mm元孔的鑽頭

裝在電鑽上依照標記的點鑽下6個Nixie Tube的孔位

PS:請從夾板正面鑽，不要如下圖從反面鑽~原木面會破裂!

PCB畫在2mm的夾板上位置要在中間，不要在免板邊緣，太靠近夾板邊緣鑽圓孔會斷裂!

木條上也先標記上切割線

一根30公分的木條可以切成兩段

下圖是鑽好孔及鋸好備用的木條與2mm上板

把PCB放在木框內作為量具，測量一下木條是否正確

木框要稍微留一點點的間隙，不要黏的太剛好了!到時PCB會裝不進去

圖上膠水

膠水塗上後將木框立著...

上面壓個有重量的物品，確保膠水緊密結合

膠水乾透後，以銼刀、180番號砂紙修整打磨一下

修整上板

修正測量上板與木框的結合是否緊密--- 這裡要細心一點一點修整!

確認結合完好~膠上膠水

將膠水在四框再補強一次

我是整個夾板背面都塗一層太棒膠，可使夾板有韌性又防潮!

乾透後...再次修整

切出電源口凹槽

先鋸兩旁的切割線再以平口雕刻刀切出凹槽

以銼刀磨平整

標出4顆按鍵中心孔

鑽孔

套上以組裝好的NL-840管鐘，測量孔位的差距方向

調整正確的方向，以小銼刀挫出方孔

試裝

180番砂紙打磨

再以400番的細磨

800番的拋光

噴一些亮光漆上原木機箱

待乾透!

將轉印紙用噴墨印表機列印出所要的字型後 ，也噴上薄薄的一層透明漆~待乾透!

使用前只需將要轉印的字剪下，放到清水中...過一會透明貼紙就後脫落下來

貼上所要的位置~待乾!

然後再上一次透明漆，這樣就可把貼紙封存在木材上

~OK~

~ 幫網友裝配好的成品 ~

NO-1

NO-2

NO-3

NO-4

壓克力外盒~請參考這裡的圖片

====================================================================

以下為ALMOON 網友手工製作的原木機箱NL-840~美圖共欣賞!!!
