QS18-12 Nixie Clock

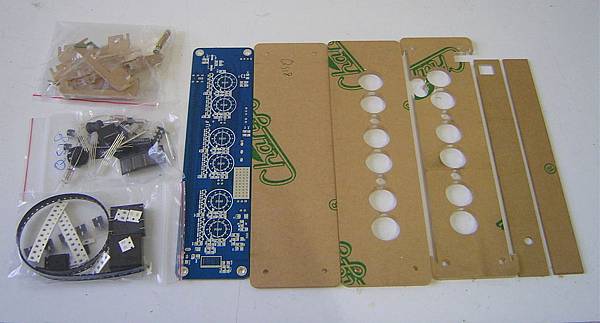

每套套件價 NT$4800 (不含12V變壓器)

到目前裝過不少台管鐘了~發現其實只要線路圖完整,PDF檔PCB的標示再搭配上大型

的實體照片傳給網友看...只看懂的線路及有焊接貼片零件的技巧,一般皆能順利完工!

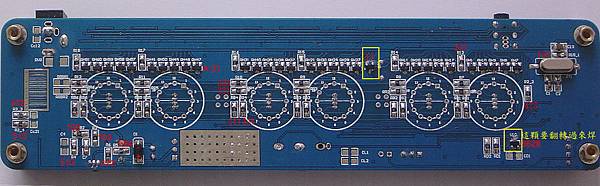

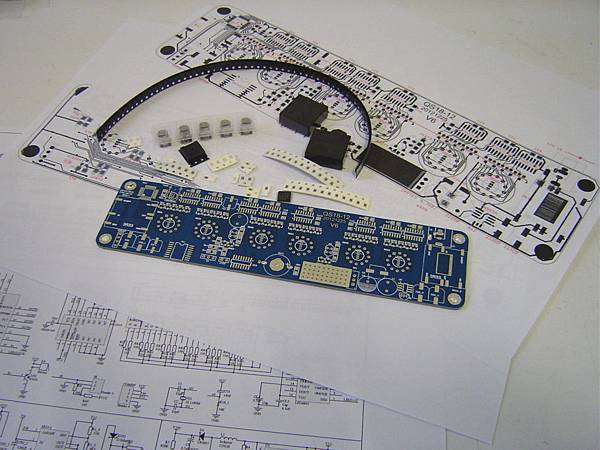

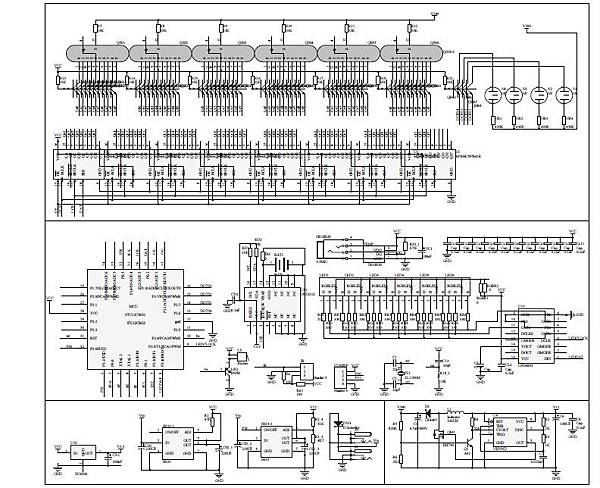

先將線路圖及PCB正反面的PDF檔列印出來

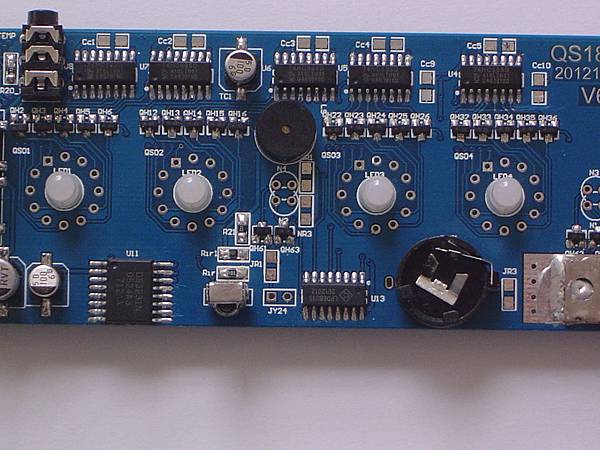

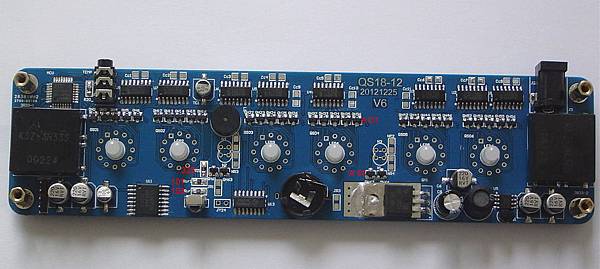

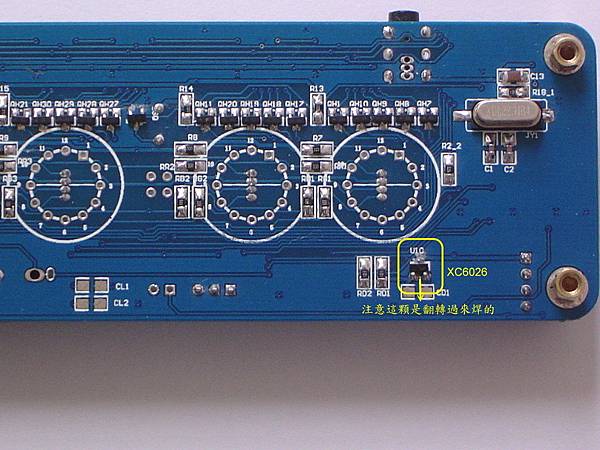

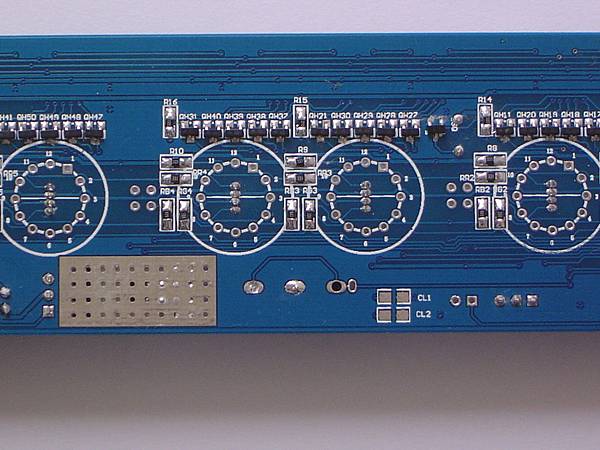

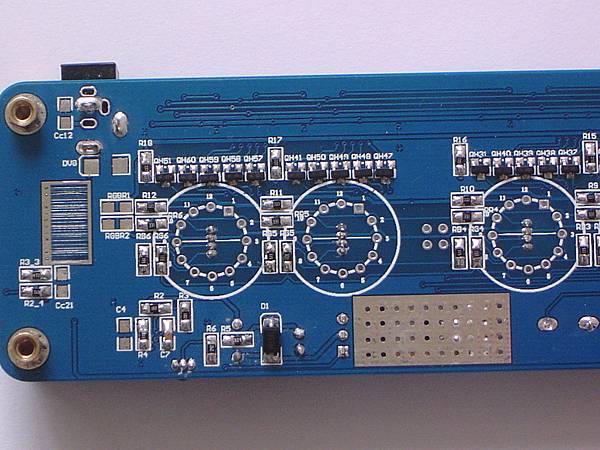

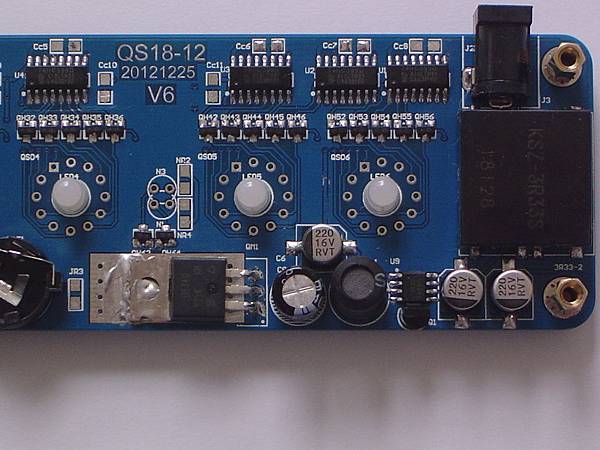

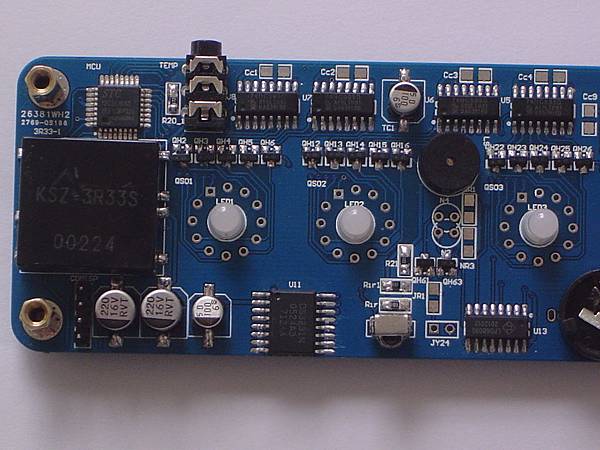

如下的幾張照片~到時會以大型的照片Mail給網友

插上12V電源,會聽到蜂鳴器"嗶"一聲,及LED亮起,表示MCU以上常工作!

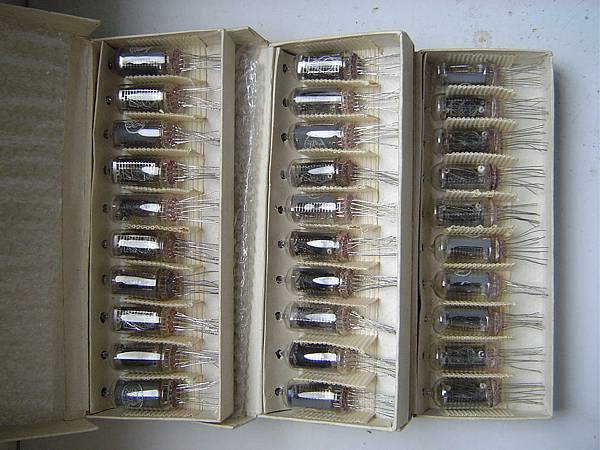

全新的QS18-12 180V高壓,1.5mA電流下可顯示的很好,使用壽命良好!

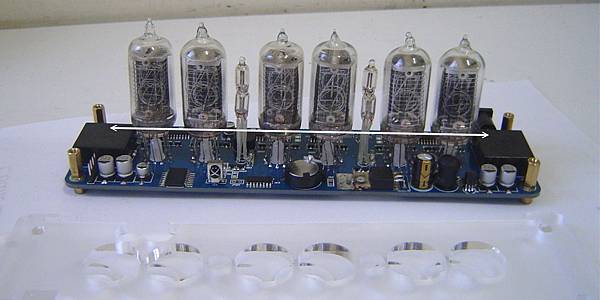

這裡要注意一下管子及氖燈的高度,高度預留不夠,裝上壓克力外盒後,管子露不完整喔!

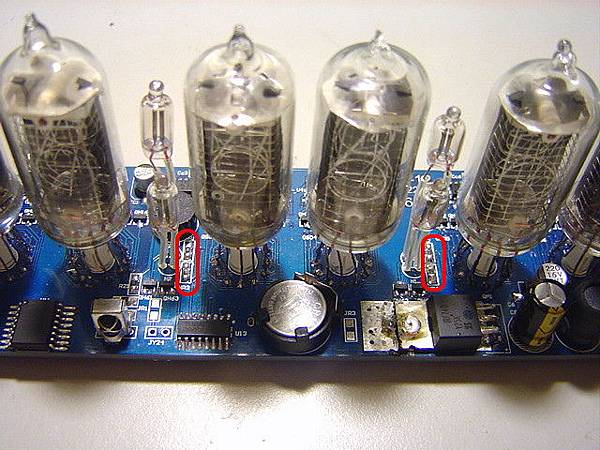

氖燈的電阻4顆,建議使用160~250K的,亮度與顏色較能與QS18-12的管燈顏色搭配協調!

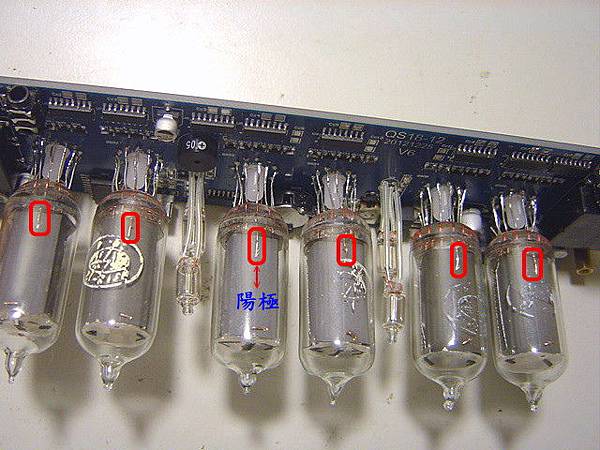

下圖是QS18-12 TUBE 的陽極,其餘各腳皆為負級

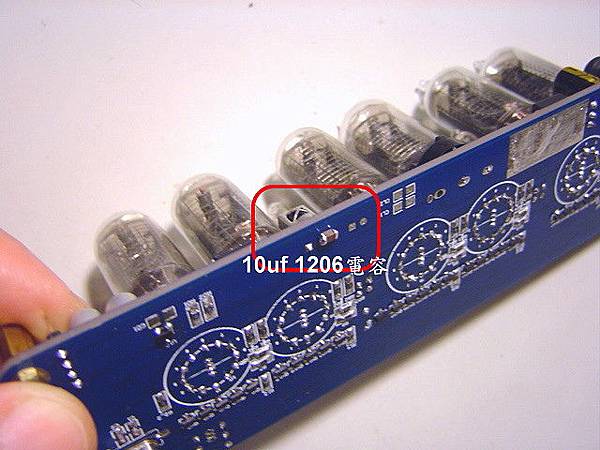

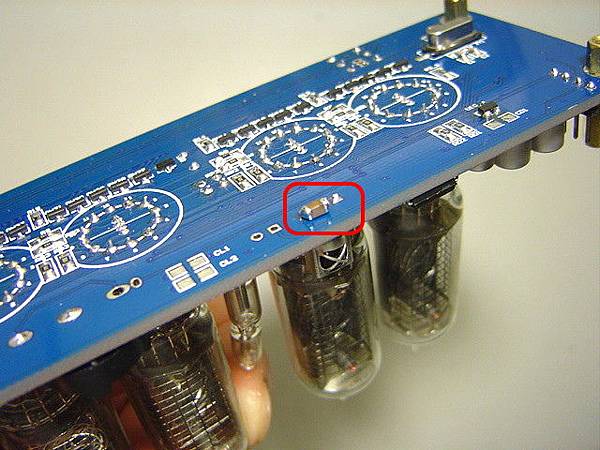

如果遙控器接收不靈敏,可再遙控接收器的2~3腳焊一個10F的電容

PS:我沒焊...覺的接收也還好

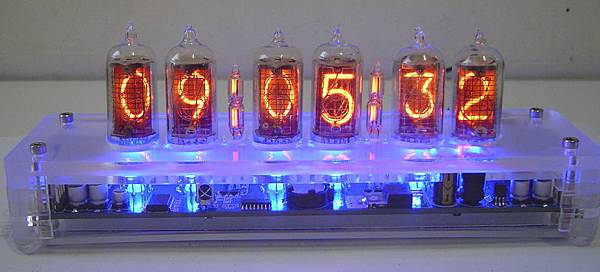

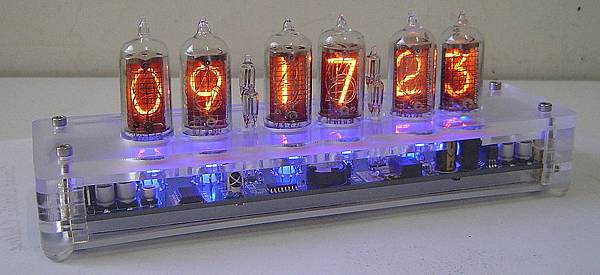

完成

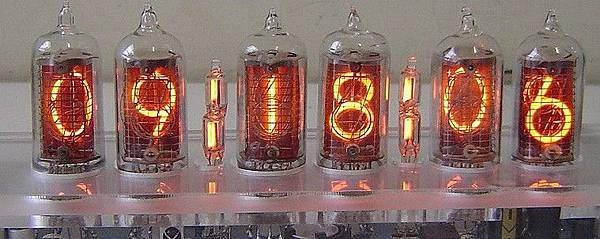

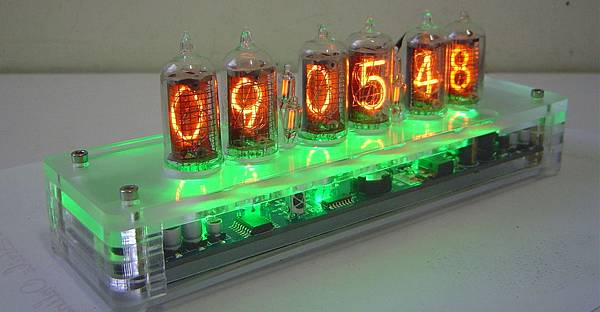

QS18-12 圓滾滾的字型~好討喜!

以上個世紀七八十年代生產的QS18-12 數字輝光電子管為顯示元件

以當代集成電路微電腦芯片晶體管等為驅動

以高精度RTC DS3231N為記時芯片

兩組鬧鐘設置可分別開關

RGB全彩LED調和，多色或單色，可交替可單獨，可關閉

全遙控操作切換三種顯示狀態，年月日，溫度，鬧鐘，背景LED顏色等。

不含電源便壓器。整機使用12V1A電源， 插頭為5.5MM 內芯2.​​2~2.4MM直徑，內正外負。

~ 連結影片展示 ~
