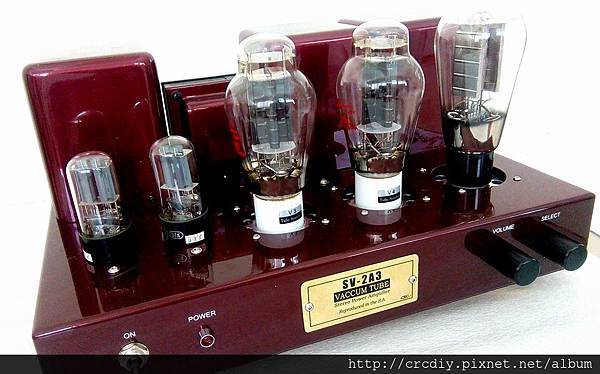

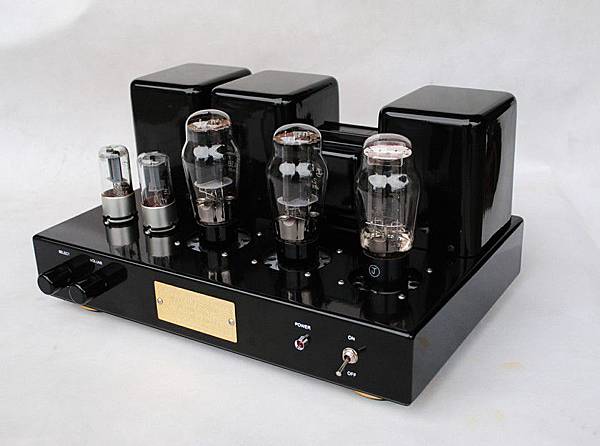

這台復刻的2A3鐵芯與外觀做的都不錯，廠商很聰明的將內部用料費節省下來...
這樣一萬多元就可以先買回家聽了~聲音也還不錯...
收到機器後打開來對照了SV-2A3的工作點測量了一下

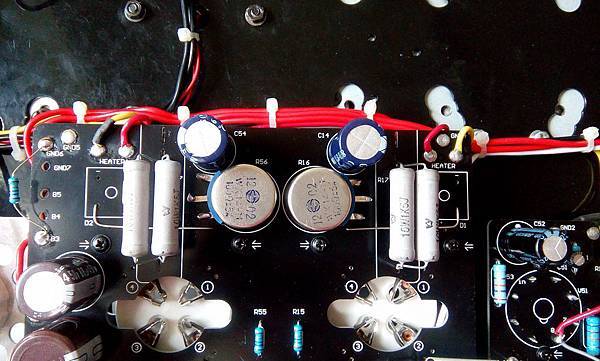

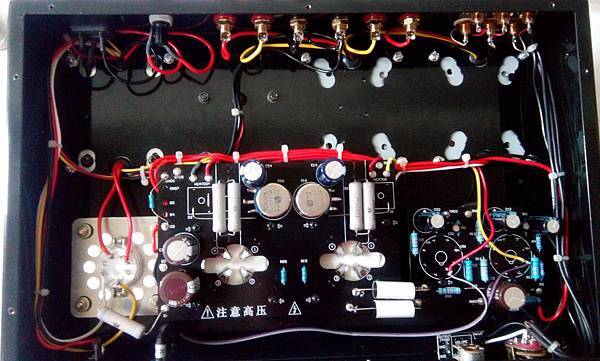

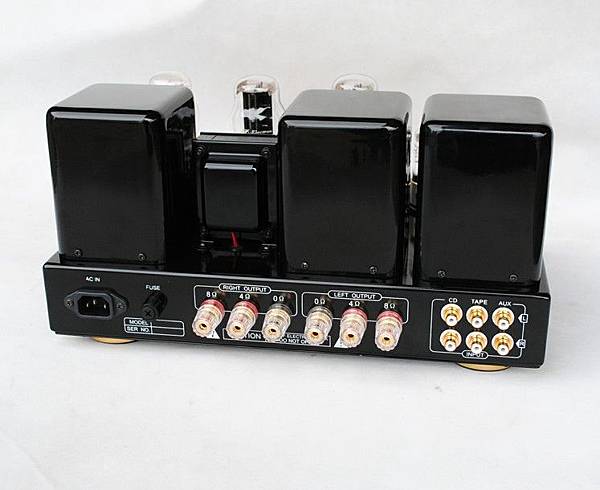

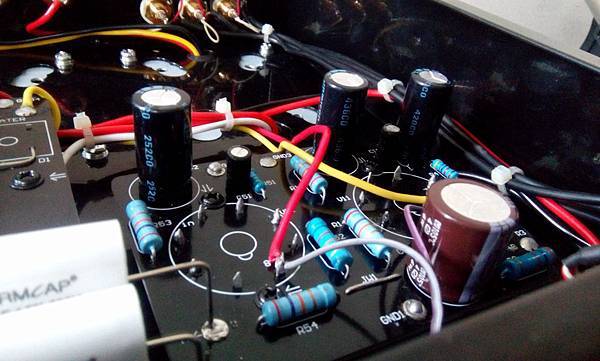

機器的內部照片
上面是工廠寄來時機器內部的用料...收尋了一下網路上SV-2A3原機是用老AB電阻，數值瓦數都買的到

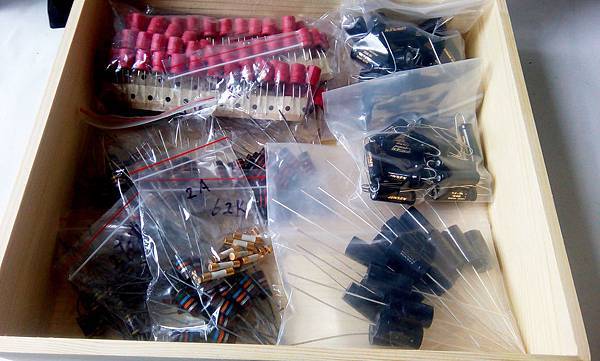

好~來進行第一次的定料....第一次改裝時尚未走火入魔，總計補料費花了約3千多元
| SCHURTER FUSE (2A) | 1 | 150 | 150 | 合金鍍金 |
| ALPS100k VR | 1 | 300 | 300 | 27型 |
| 德國GAD 0.22uF/630V | 2 | 250 | 500 | 軍規油質 |
| ELAN Cerafine 100uF/16V | 2 | 20 | 40 | 紅袍 |
| JENSEN 47uF/150V | 2 | 350 | 700 | (配對) |
| JENSEN 100uF/150V | 2 | 400 | 800 | (配對) |
| AB 270K/0.5W | 2 | 15 | 30 | 碳芯無感(配對) |
| AB 470R/1W | 2 | 30 | 60 | 碳芯無感(配對) |
| AB 62K/1W | 2 | 30 | 60 | 碳芯無感(配對) |
| AB 2.7K/2W | 1 | 40 | 40 | 碳芯無感(配對) |
| AB 27K/2W | 4 | 40 | 160 | 碳芯無感(配對) |
| 訂製750R/20W 1% | 2 | 250 | 500 | 金屬膜無感 |
| 3340 |

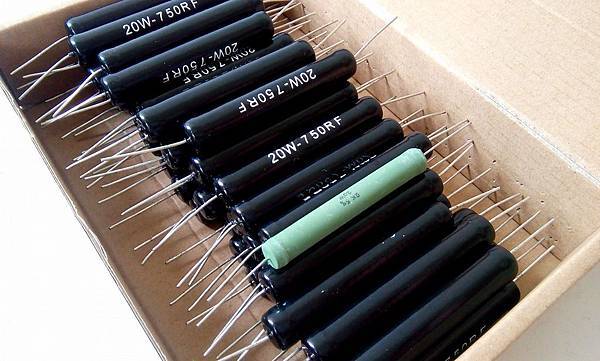

2A3使用的750R "無感電阻" 是我自己跟工廠訂製的，誤差值為1%---這支換上耳尖的還真的聽得出來

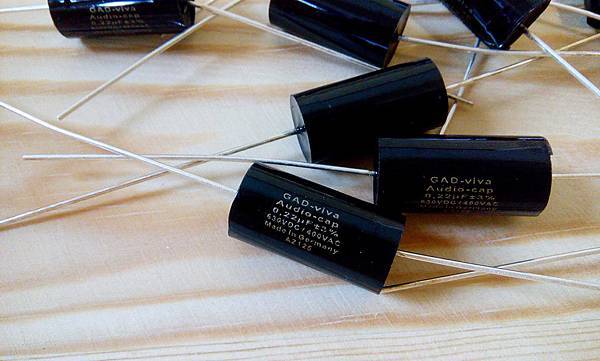

GAD PP 電容

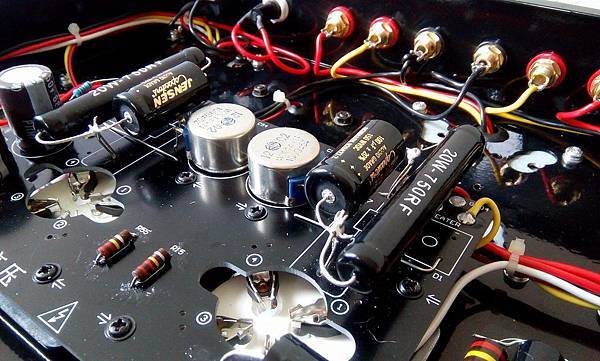

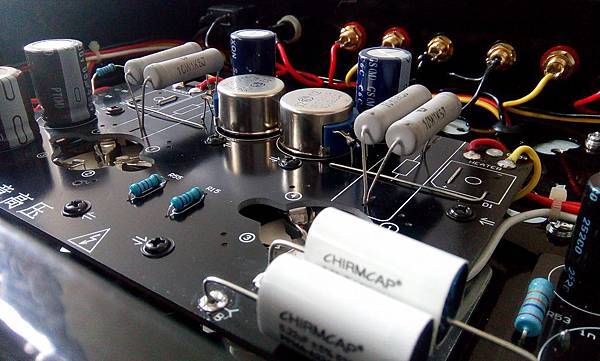

換裝....
聽了又約一個星期....果然耐不住Diyer的手癢癢~這次毀了!大改裝...呵呵!
依照SV-2A3的線路繪製了6SN7的負載線看了一下，這線路非常簡單所以很多高手修改工作點改裝它
但我並不想更動它的設定，因為多年來各國均有燒友推崇此機，怎麼在"原味"下選料做出折衷點才是我的目標
其實往往一個經典的線路都是極為簡易的~妙在管子的搭配、工作點的設定，零件數值及質料的選配而以...
因為這決定機器的音色與音質....大幅度的改變了它，它就不是經典的SV-2A3了!
此機給我的最大感受是"溫和柔順耐聽"，略帶磁性的嗓音及柔軟細緻的高頻~真的是怎麼聽都不會累阿...

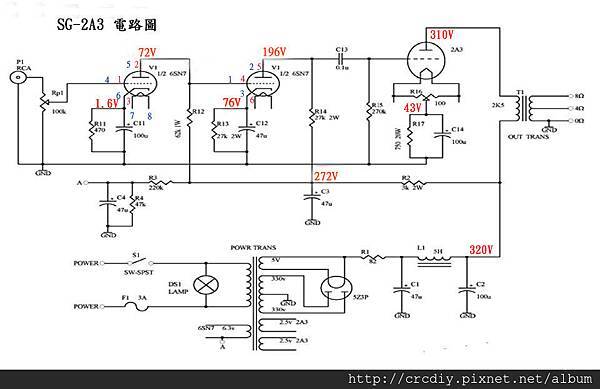

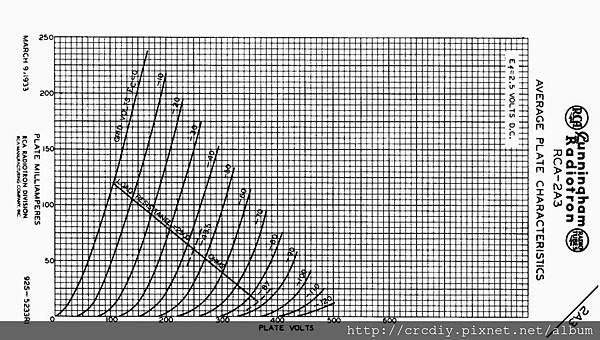

2A3的工作點一般都是建議在43V左右，此機的偏壓設定也是一樣為43V(網路圖)

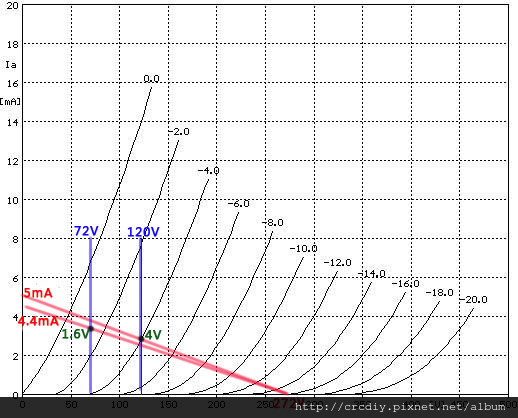

下圖為6SN7的2級直交工作點，可以比對上面線路圖標示的電壓值
| 2A3 加購材料 | ||||
| SCHURTER FUSE (2A) | 1 | 150 | 150 | 合金鍍金 |
| ALPS100k VR | 1 | 300 | 300 | 27型 |
| TOCOS 100R VR | 2 | 120 | 240 | 管迷 |
| CRC 0.22uF/400V | 2 | 750 | 1500 | 軍規油質配對 |
| ELAN Cerafine 100uF/16V | 2 | 20 | 40 | 紅袍 |
| JENSEN 47uF/150V | 2 | 350 | 700 | (配對) |
| JENSEN 100uF/150V | 2 | 400 | 800 | (配對) |
| EPCOS 10uF/450v | 1 | 50 | 50 | |
| BC 47uF/450v | 1 | 50 | 50 | |
| BC 100uF/450v | 1 | 70 | 70 | |
| BENNIC XPP 0.1uF/630v | 2 | 40 | 80 | 管迷 |
| DALE 15R/10W | 1 | 50 | 50 | |
| AB 270K/0.5W | 2 | 15 | 30 | 碳芯無感(配對) |
| AB 470R/1W | 2 | 30 | 60 | 碳芯無感(配對) |
| AB 62K/1W | 2 | 30 | 60 | 碳芯無感(配對) |
| AB 2.7K/2W | 1 | 40 | 40 | 碳芯無感(配對) |
| AB 27K/2W | 4 | 40 | 160 | 碳芯無感(配對) |
| 訂製750R/20W 1% | 2 | 250 | 500 | 金屬膜無感 |
| 5PIN 銅鍍金搭棚架 | 12 | 40 | 480 | |
| Belton 8腳管座 | 2 | 80 | 160 | 管迷 |
| 5520 |

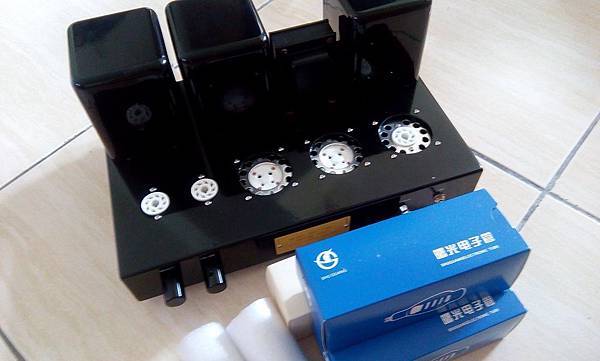

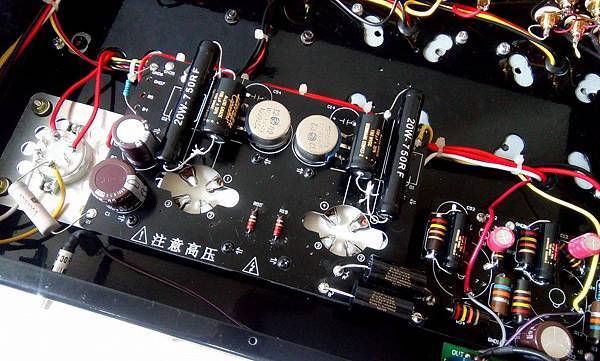

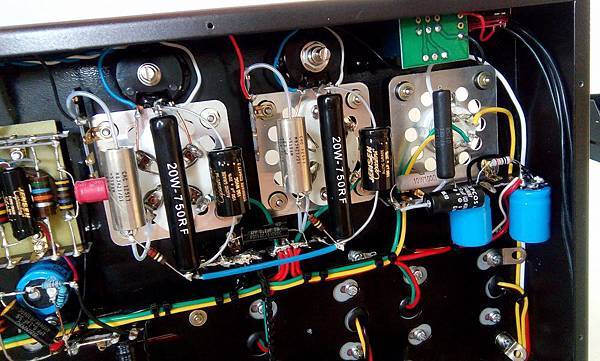

這次的變動等於是把此機內臟全拆了，工程浩大曠日廢時...XD

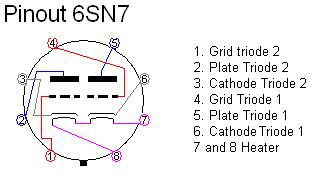

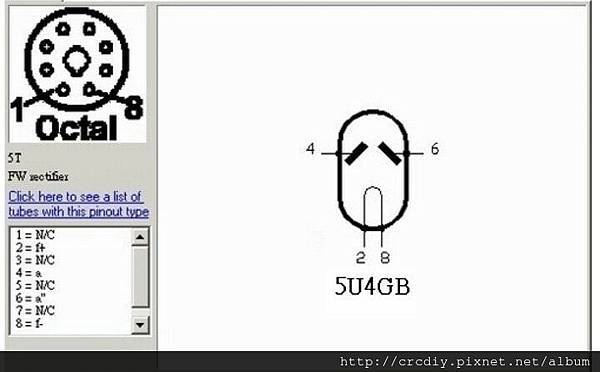

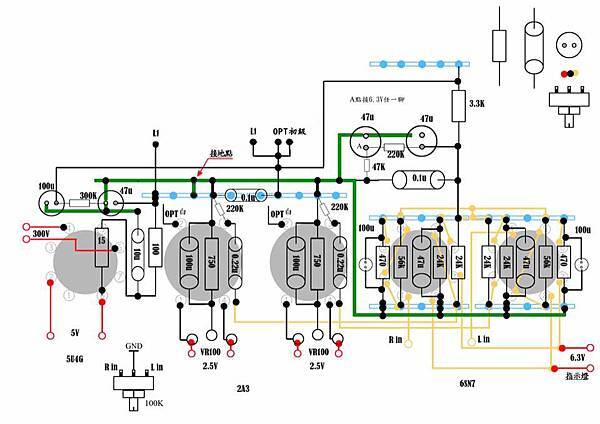

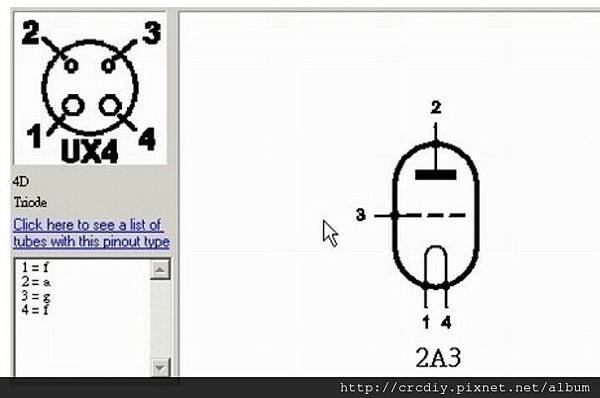

PS:多虧網友幫忙畫製了配線圖~這還真不好說明裝機步驟---順便補上管子腳位資料
看來幾位購買此機的網友都還蠻喜歡它的聲音...有網友提議要為它作片銘板
呵呵~我都改成這般了當然搭順風車一起做了...同一位網友熱心幫忙畫的銘板

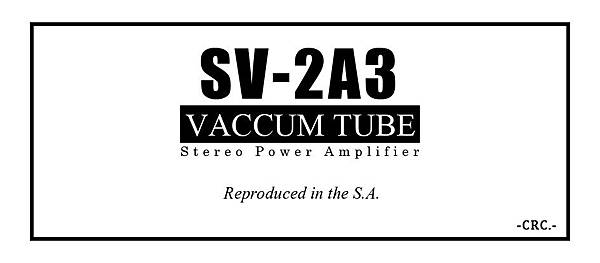

原稿如下:
廠商傳來的預覽，看來是有些字型沒有...稍有不同，但也是不錯看的啦 !

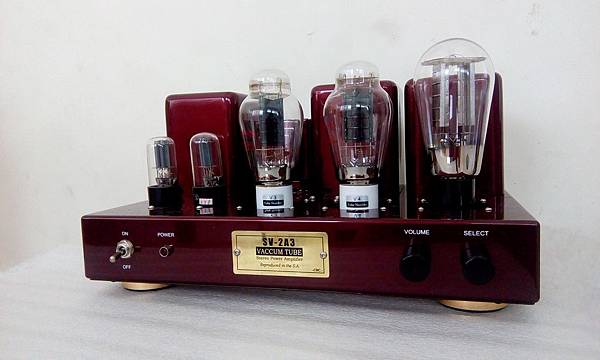

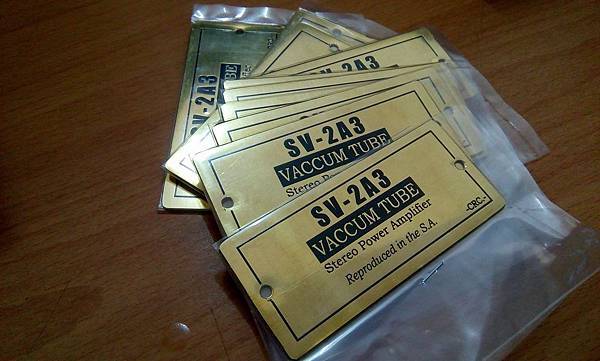

實品照
完美了它....快樂~~~
