這一篇與朋友商量後，我覺得很有必要寫在套件組裝前~因為這一點小秘笈

課本沒寫~老師父不會敎你!不用高深的學問，看了就懂~能救回你以為故障的數字管!

如何活化數字管(看了這篇，更可確認Audio的老真空管真的一定要RUN過)

我的經驗裡~IN-14、IN-16較晚期的數字管只要電壓正確，較沒有斷線的問題!

但較早期的數字管很多都有顯示數字時斷線的問題...

下圖是管鐘套件中的升壓電路，我把他擷取出來說明活化的方法!

先在網路賣家＜ICshopping＞買齊所有的零件，約花費NT$100元的材料費

用洞洞板做了個專門伺候數字管的升壓電路板

高壓輸出~我串了一個1/2W 50K的電阻來做數字管的限流電阻

+5V的輸入 ，空載時可以調到400多伏快500V了

先調回180V接上數字管，您看數字"3"斷線了，故障了嗎?

旋轉洞洞板上10K的VR，使電壓升至244V~看!數字"3"正常顯示了!

此時數字管的屏壓是+153V，所以流經的電流是(244V-153V)/50K=1.82mA

這個還好~電流範圍還在容許範圍內...

再拿數字"4"，來說明的清楚點!

A: 209V的高壓下~仍然斷線(下圖)

B: 旋轉10K VR電壓升至301V，數字"4"活化了!

C: 此時電流是(301V-151V)/50K=3mA....超過Q16-12數字管的容許範圍了

D: 趕快再轉回之前的209V(比照一下步驟A)，您看恢復正常電壓電流也不斷線了!

以上的過程要膽大、心細、手腳快!燒壞管子不要怪我喔!

下面這個更糟糕!整批管子沒一個是上電就OK的

管子救回存活率~高達85%

 第一次上電180V，數字"8"斷線 ，此管經過限流電阻後的屏壓是+130V(漏了拍照片)

250V的時候，"8"的上面環有點要接起來了

此時的電流是250V-130V/50k=2.4mA，嗯!有點高...先熱個10~15分鐘不要一下調到太高壓.

250V下等了20分鐘~數字還是接不起來...可能救不回來了!(下圖)

+260V啦~反正救不回...不管了!

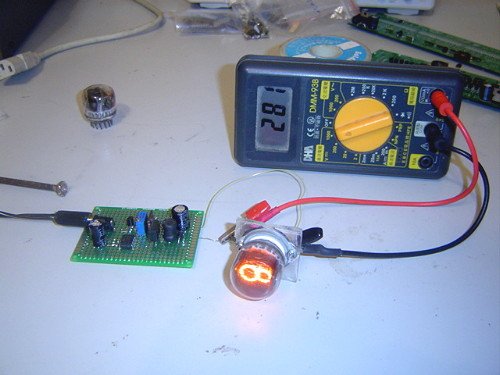

ㄟ..."8"的上環要接起來了...嗯~給它280V啦!

算一下...280V-130V/50K=3mA...電流有點大，一直望著它看，深怕燒掉了，此時燈絲好亮!

看著...10分鐘~20分鐘~30....靠!睡著了!

一下睡了5個小時後...從地上驚醒跳了起來...一看數字"8"~活了...活了...了...了!

再調回180V的電壓，您看此電壓雖然偏低了些，但數字"8"仍然顯示完全正常!

總結~就是在安裝套件前，應該先把要用的數字管先調整好。所以如果您不時常玩數字管

就不用先做個洞洞板的高壓線路，您可以先焊接好套件PC板上的高壓線路，其它的部分都先不要焊接!

再利用套件上的高壓線路拉出引線來，先調整活化附給您的數字管後，再進行下一步驟的安裝!
