買了一些錶頭回來~小的有背光的想要裝個單聲道試試!
還在想辦法擺設裝進管迷音響的原木機箱中..

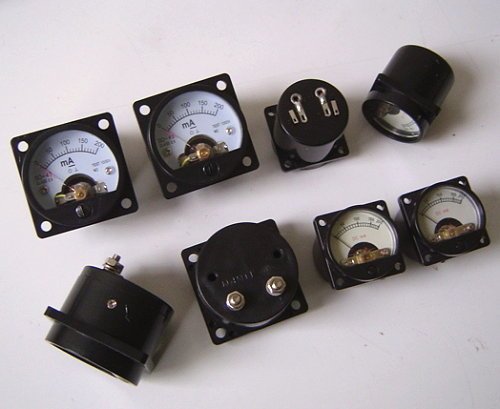

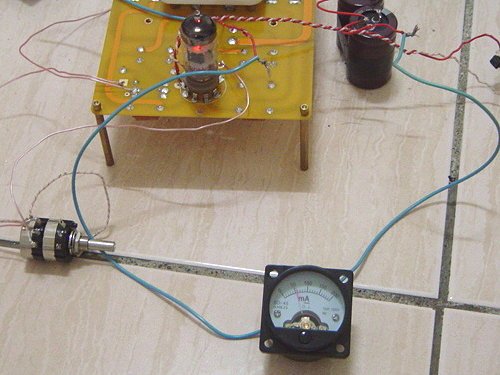

先貼些錶頭的測試照片
========================================================================

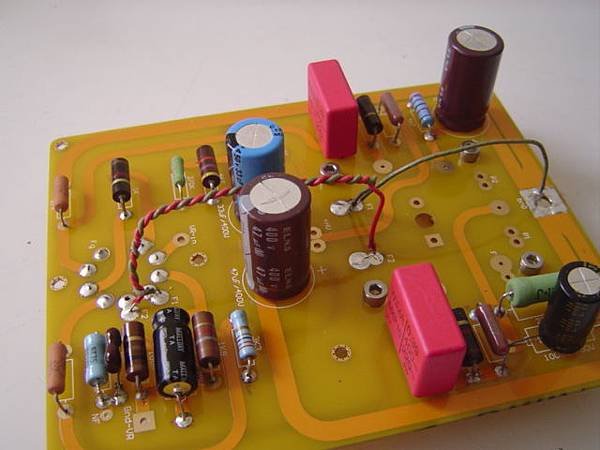

將兩聲道的PCB 測試好後準備裝機箱了....
下圖是 +12.6V 的並接方法~其中將一頭(0V端)接上PCB的Gnd~照片中綠色的那條單銅線
=======================================================================
2013/08/28

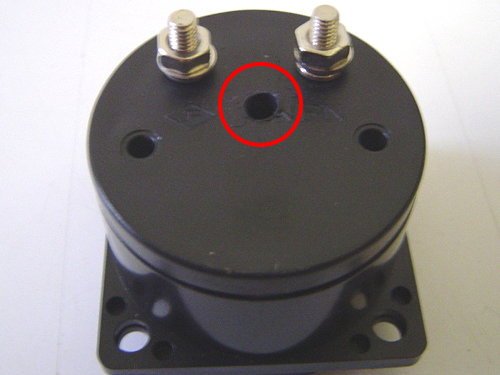

等機箱上板來才能工作...今天閒閒沒事做...胡思亂想的;把沒背光的錶頭後面鑽了個洞..ㄎㄎ!
用個電池加個電阻配個LED....插到剛才鑽的洞裡...

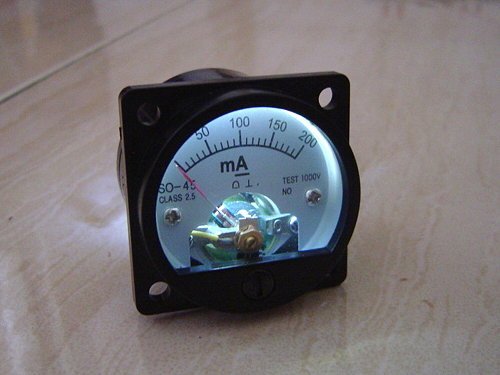

純白背光---比直接買有背光的錶頭還省錢喔!
還可以要甚麼顏色都可以~哈哈!(下圖用橘色LED)
TUBE方面我還是喜歡真空管原來的燈絲光芒~溫暖...現在流行管子底下加個藍色LED,我還是不太習慣!

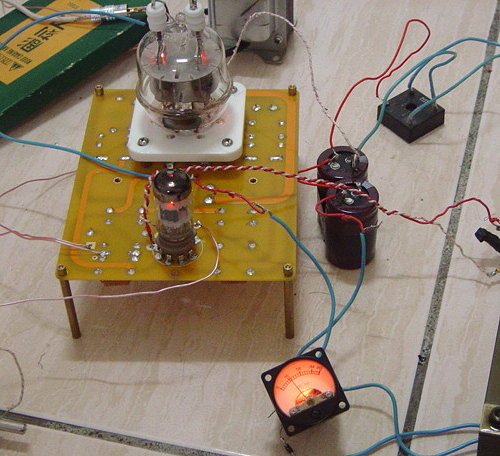

電流錶測試影片
================================================================
收到訂做的2片試孔位的鋼片....哇! 表面沒有拋光處理，真暈ㄚ...
問工廠...他說:不是要試孔位的樣板~所以就沒拋光的，幫你省錢ㄚ!

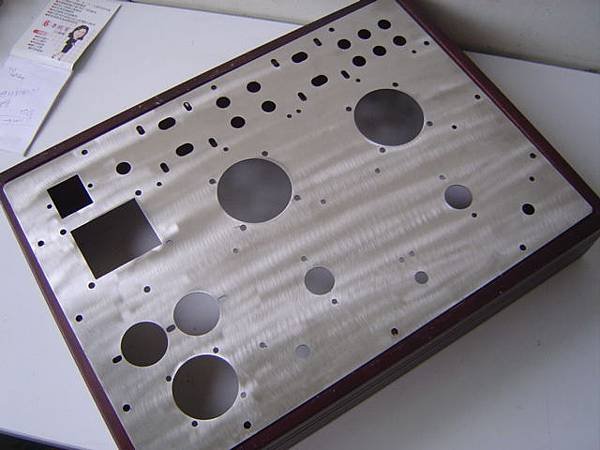

合了一下孔位大小都對

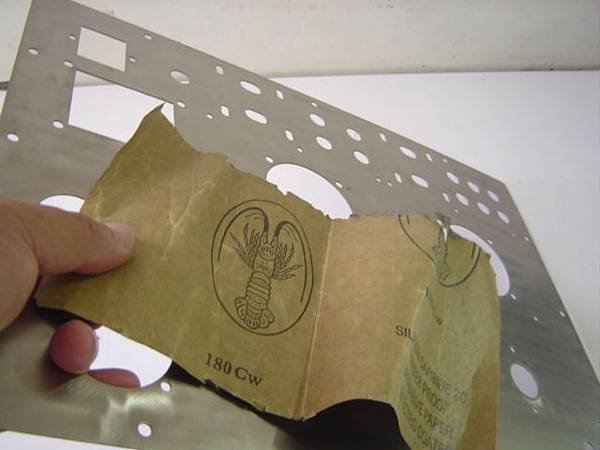

自己拿個砂紙磨成拉絲的鋼板面吧

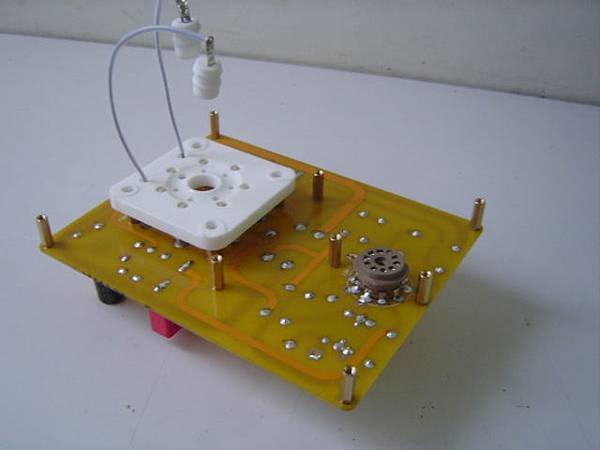

之前測試好的PCB主板，鎖上要固定的8根 3mm;1.5cm 長的銅柱

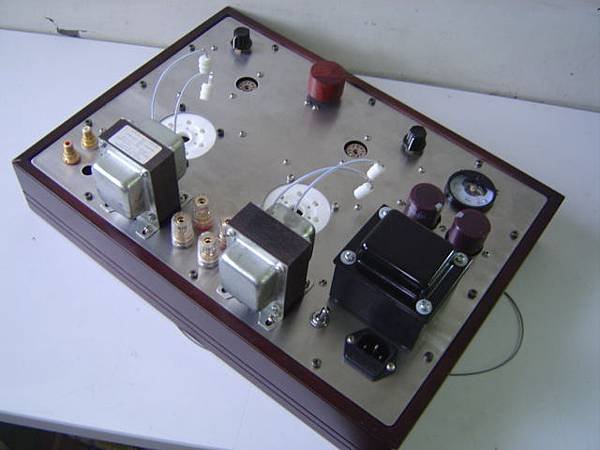

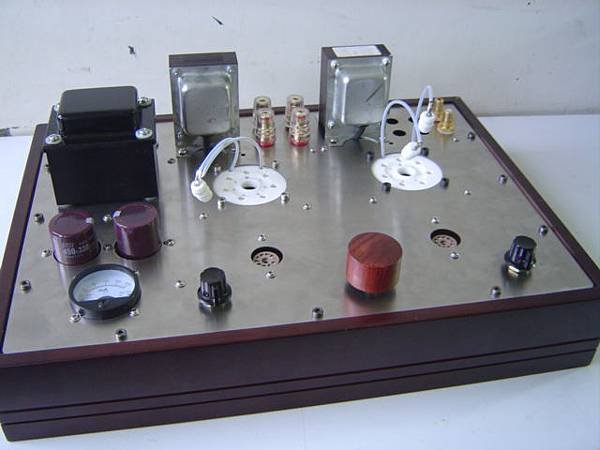

再來把要裝的零件都先鎖上吧!
====================================================================

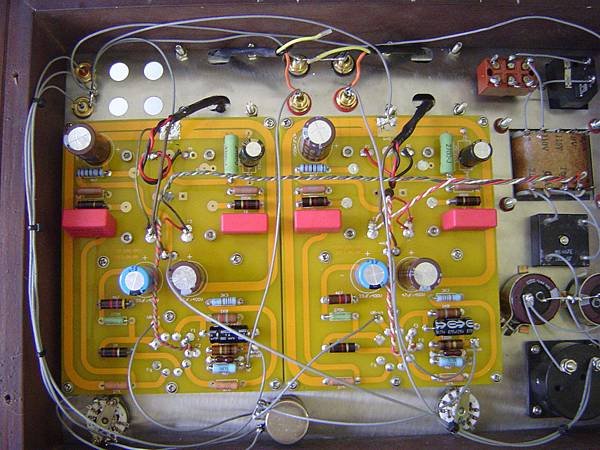

配線

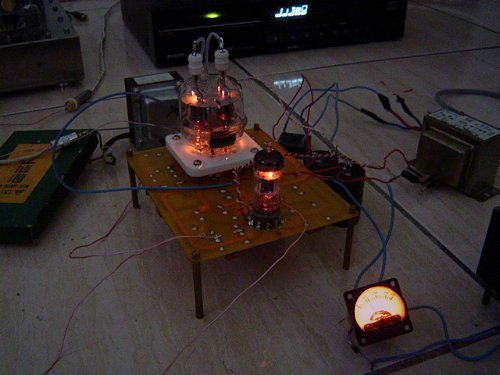

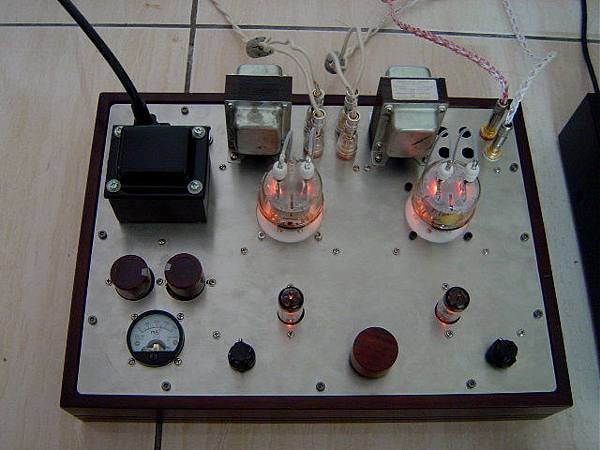

ok~先試聽一下有無問題

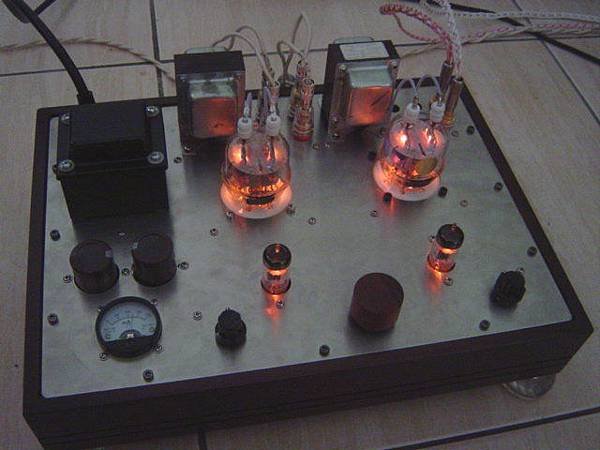

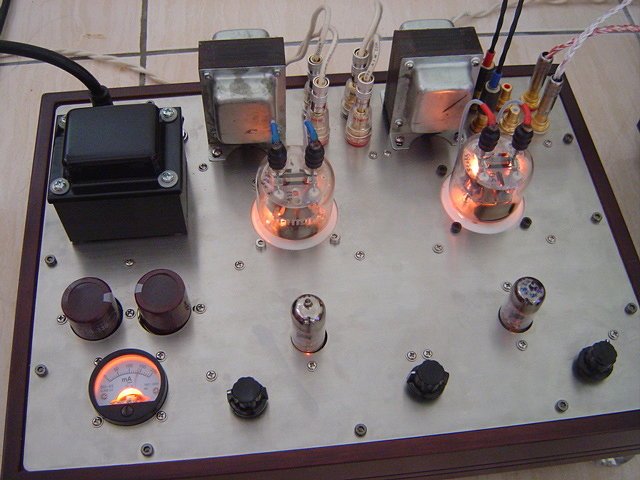

~傍晚時更美~
================================================================
沒問題了，開始整理線材收尾吧! 順便把一些 該加的0.1uF小電容加上吧

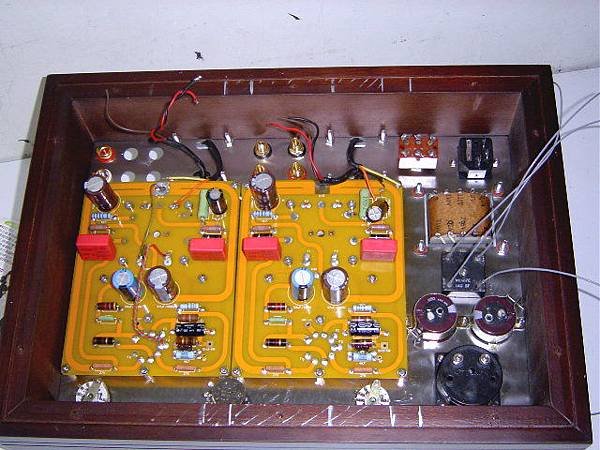

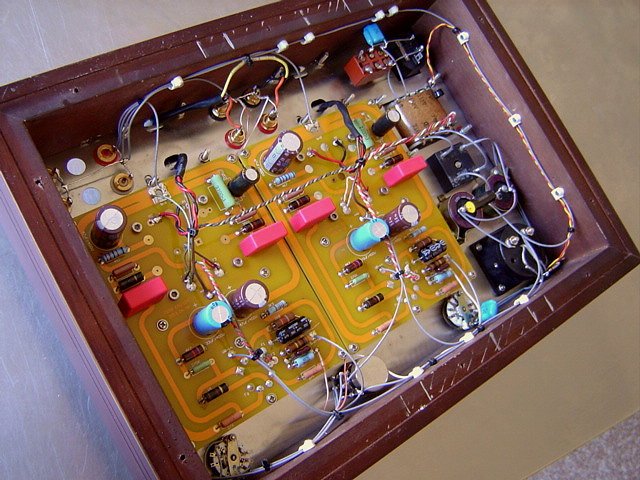

整機配線

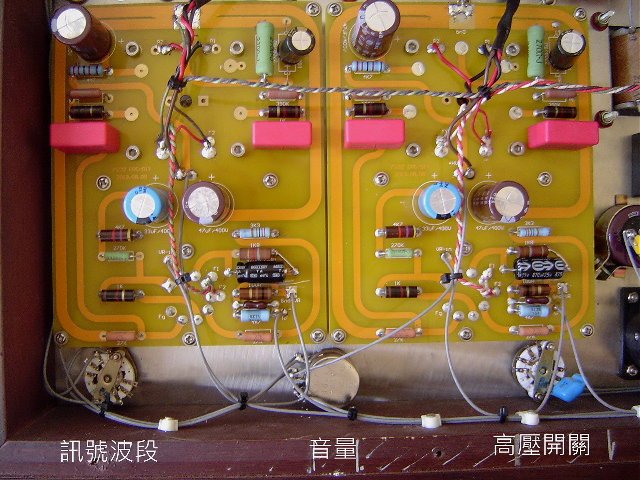

下圖:前面留的3個孔....
這次的FU32管下沒裝LED，所以安排成: 音源輸入波段開關、音量VR、高壓緩送
也可以安排成:音源輸入波段開關、mono音量VR、mono音量VR
還可以安排成:音源輸入波段開關、音量VR、2段式LED 開關(分別控制錶頭LED及Tube下的LED)
=================================================================================

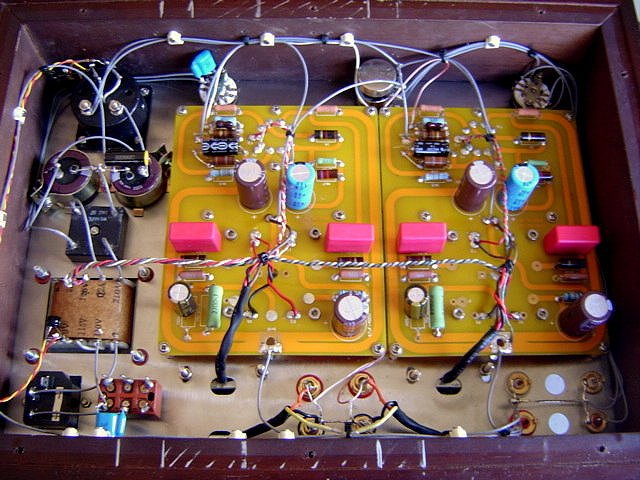

下圖: 訊號輸入端為整機接機殼處，整台機器的地線安排就更簡單了
1.PCB上的Gnd拉至訊號端子處接機殼
2.輸出變壓器 0-8-16 歐姆 0 端接至訊號端子處接機殼

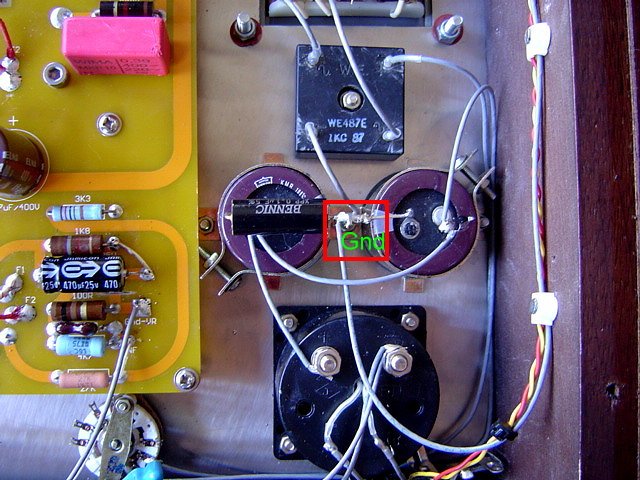

3.電源的兩個大電容負級拉至訊號端子處接機殼

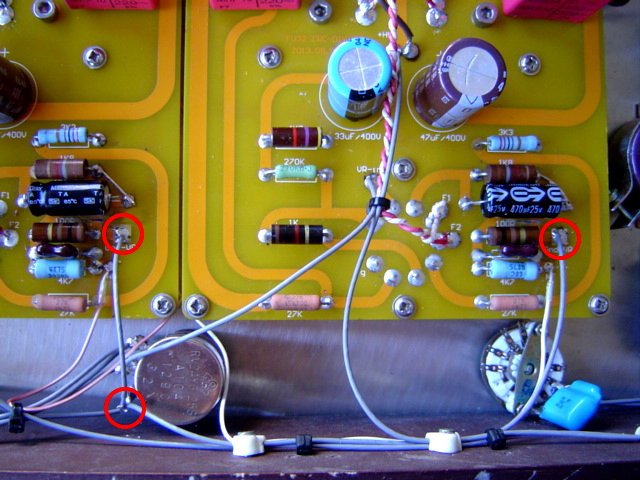

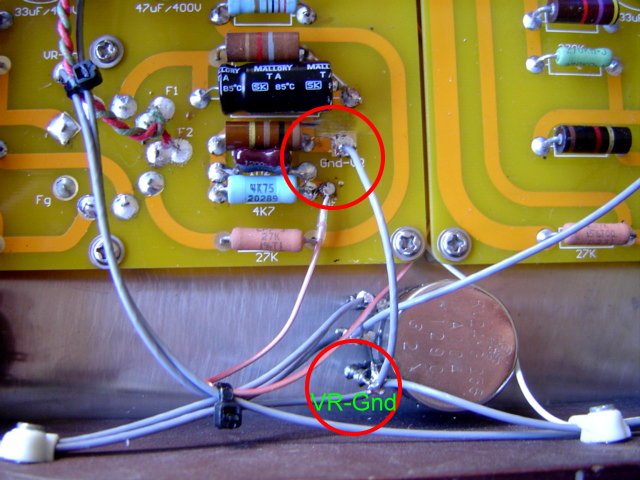

4. PCB上的VR-Gnd先焊上至音量VR的Gnd，再從VR的Gnd接至訊號端子處接機殼
================================================================================
屏極陶瓷頭可以加上熱縮套了，以防電擊!
No.1 高壓緩送
No.2 左右各一顆單聲道音量VR控制，此台管子都由網友自備
PHILIPS MINIWATT 832A~美!聲音更細緻些
LED 更換橘光~顏色很搭832A的燈絲!

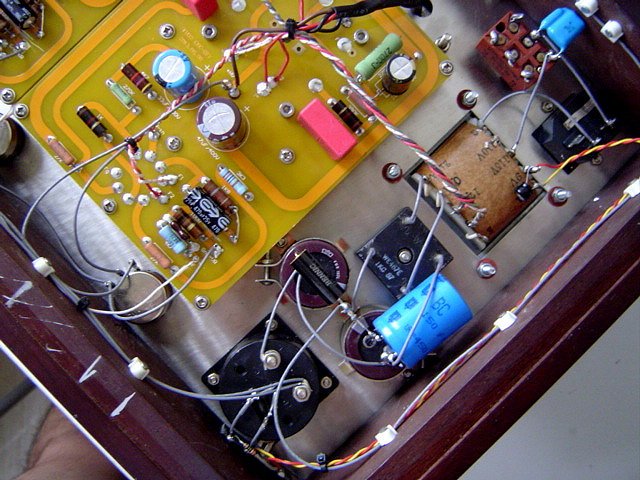

電源加裝一顆 BC 150uf/450V電容
材料費用估算
| 832A/FU32 PP 6W | |||||
| PCB 零件 | 數量 | 單價 | 金額 | 備註 | |
| 1200P/100V | 2 | 20 | 40 | 美製 | |
| 33UF/450V | 2 | 80 | 160 | BC | |
| 1000UF/35V | 2 | 60 | 120 | Nichicon AUDIO | |
| 470UF/25V | 2 | 250 | 500 | 美國原裝 Mallory | |
| 0.22UF/400V | 4 | 50 | 200 | WIMA MKP10 | |
| 47UF/400V | 4 | 60 | 240 | ELNA | |
| 270R/5W 炭精無感 | 2 | 200 | 400 | 日本Kiwame | |
| 270K/2W 炭精無感 | 2 | 80 | 400 | 日本Kiwame | |
| 100R/1W 炭精無感 | 2 | 30 | 60 | AB | |
| 1K/1W 炭精無感 | 6 | 30 | 180 | AB | |
| 1.8K/1W 炭精無感 | 2 | 30 | 60 | AB | |
| 390K/3W | 4 | 10 | 40 | DALE | |
| 3.3K/2W | 2 | 10 | 20 | DALE | |
| 4.7K/2W | 6 | 10 | 60 | DALE | |
| 27K/3W 無感 | 4 | 40 | 160 | DALE | 2640 |
| FU32 管座 | 2 | 150 | 300 | 陶瓷鍍金 | |
| FU32 TUBE | 2 | 180 | 360 | ||
| FU32 屏帽 | 4 | 25 | 100 | 陶瓷 | |
| 9腳管座 | 2 | 50 | 100 | 膠料 | |
| 12AT7 | 2 | 150 | 300 | GE | |
| PCB | 2 | 350 | 700 | 化金板 ; 2 OZ厚 | |
| 鐵芯材料 | |||||
| OPT 10K/10W PP用 | 2 | 800 | 1600 | 外銷英國品 | |
| 電源變壓器 | 1 | 1370 | 1370 | Z11 76x50鋼片 | |
| 電源部分 | |||||
| WE 橋整器800V/30A | 1 | 250 | 250 | ||
| 圓形指針電壓表 | 1 | 200 | 200 | ||
| 330UF/450V | 2 | 50 | 100 | 日本化工 | |
| 0.1UF | 1 | 40 | 40 | BENNIC | |
| 電容固定環 | 2 | 10 | 20 | ||
| 周邊材料 | |||||
| CW-2 黑杉木木框 | 1 | 900 | 900 | 管迷工坊 | |
| FU32 PP 不銹鋼上板 | 1 | 700 | 700 | 0.8mm實厚 | |
| 波段電源開關 | 2 | 50 | 100 | 軍規 | |
| 0.1uF+100R(防火花) | 2 | 20 | 40 | 日本Nitsuko | |
| 搖頭開關 | 1 | 80 | 80 | NCC 日本製 2手 | |
| 100K VR | 1 | 350 | 350 | 東京光音 | |
| 訊號頭 | 6 | 70 | 420 | ||
| 喇叭端子 | 4 | 80 | 320 | ||
| 電源座(含FUSE) | 1 | 50 | 50 | ||
| 整機不鏽鋼螺絲+銅柱 | 1 | 300 | 300 | ||
| 軍規鍍銀線 | 6 | 50 | 300 | ||
| LED | 1 | 3 | 3 | 3mm高亮度 | |
| 500R | 1 | 1 | 1 | ||
| 1N4007 | 1 | 1 | 1 | ||
| 合計 | 11645 | ||||
