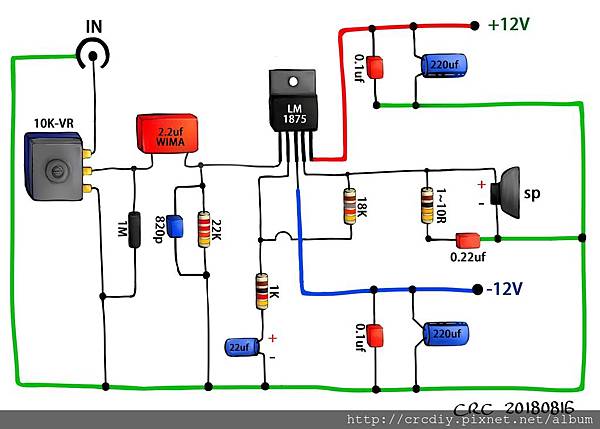

​​​​LM1875 主線路圖

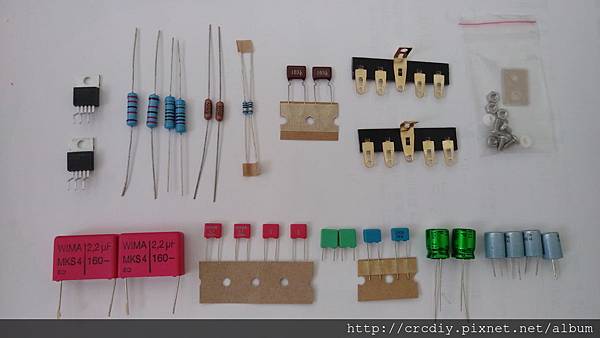

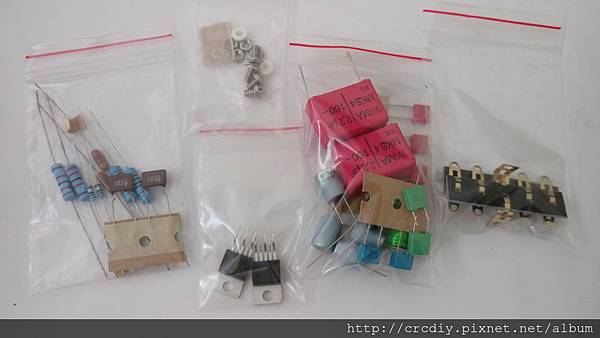

LM1875 搭棚套件的材料如下:

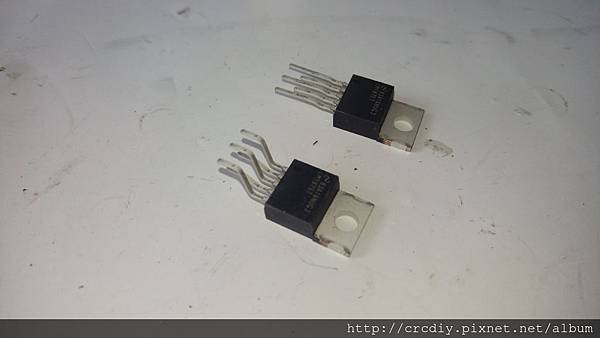

先把LM1875的焊腳都整平如後面那顆

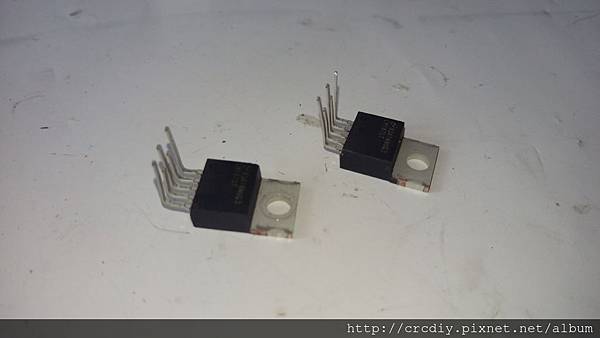

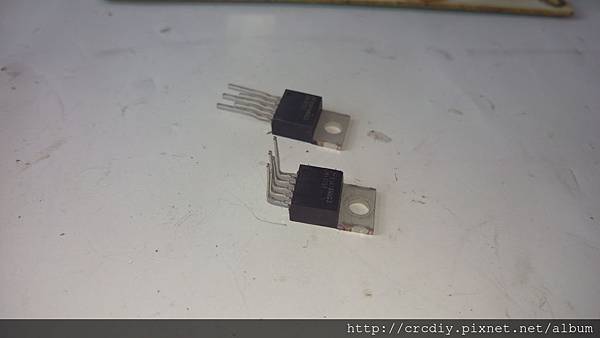

向上折成約90度角

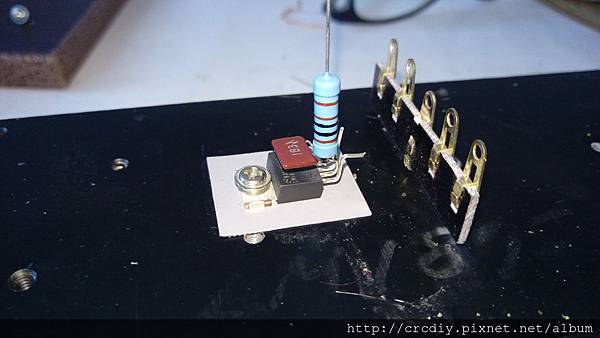

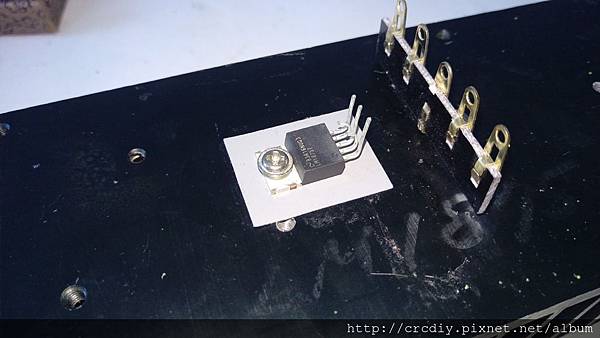

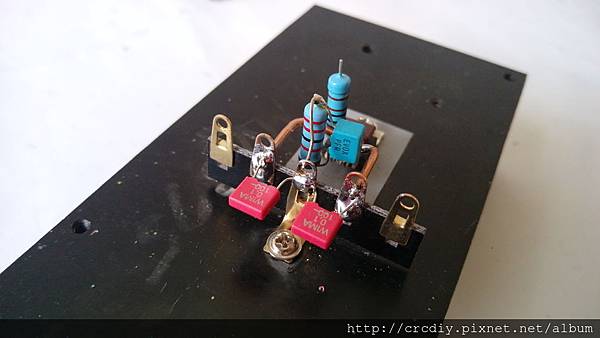

先把LM1875及搭棚架鎖在散熱片上 (這裡我們只是要先焊成模塊，所以也可以暫時鎖在木頭上)

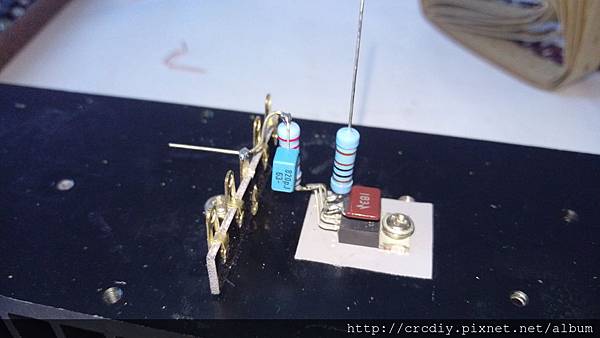

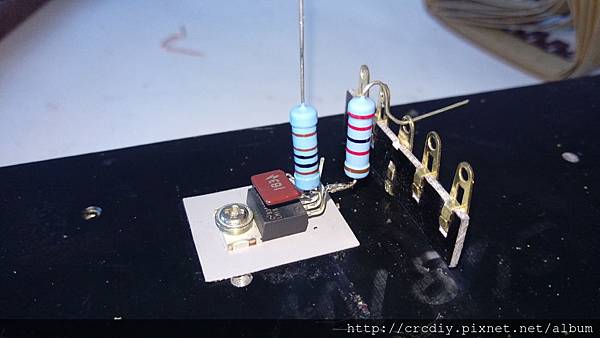

線路上色環18K的那顆...我換成咖啡色的東京光音無感電阻了，焊在2、4腳位上

對照線路圖，這支是1K的電阻在2腳上面

22K的電阻是焊在第一支腳上及GND端(這裡我們把搭棚架的中間腳做共地使用)

820P的藍色PP電容並聯焊在22K電阻上的

LM1875中間這支是第三腳，是-VCC電源，隨意用支粗銅線焊上

換個角度看一下

再來跟著焊接+VCC~就是LM1875的第5腳囉!

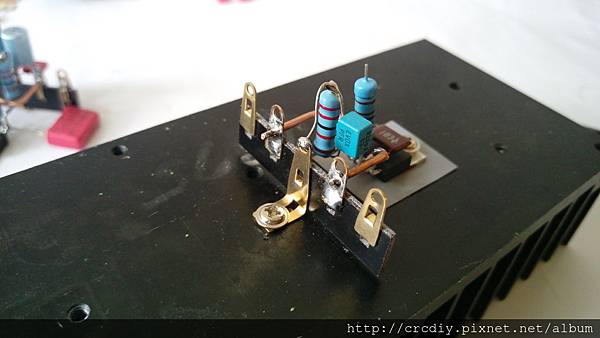

換個角度看一下，現在搭棚架上是 -Vcc GND +VCC的排列

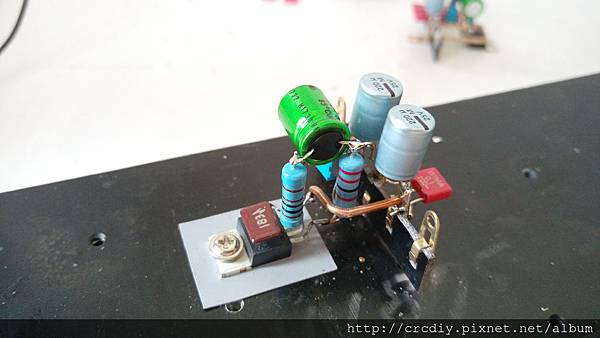

+ - VCC都要有一個0.1uF的電容並聯到地...就是這兩顆紅Wima了

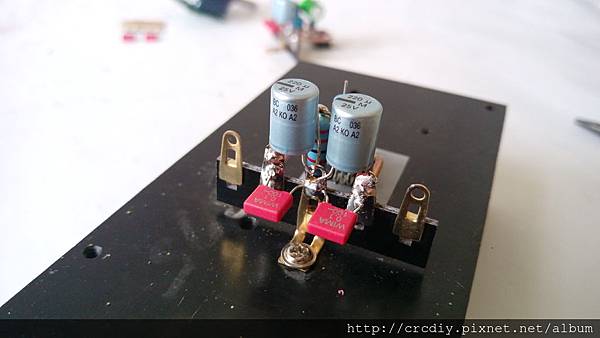

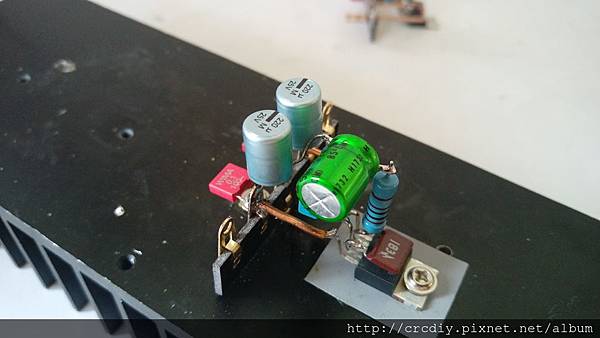

再焊上+ - VCC電源上的主電容，我是用BC 220uF/25V 藍鐵殼的這款

快要完工了~ 查看線路上22uF電容是串在1K電阻至地端(焊法如下圖)

我這顆用的是MUSE BP無極性電容，所以不用擔心正負極焊反的問題

好! 轉個方向看一下!

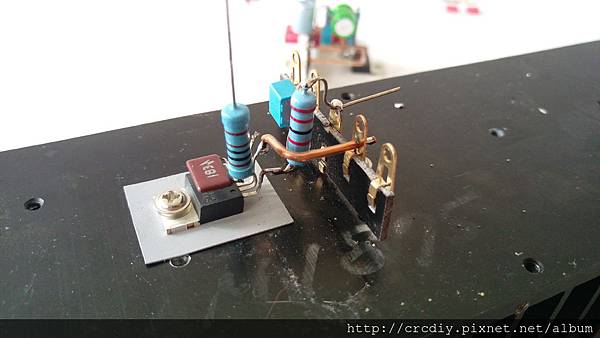

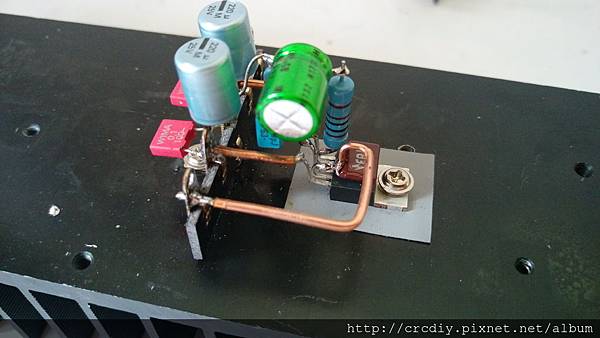

LM1875的第4腳OUT也用銅線焊好在搭棚架的第5腳上(參考下兩圖)

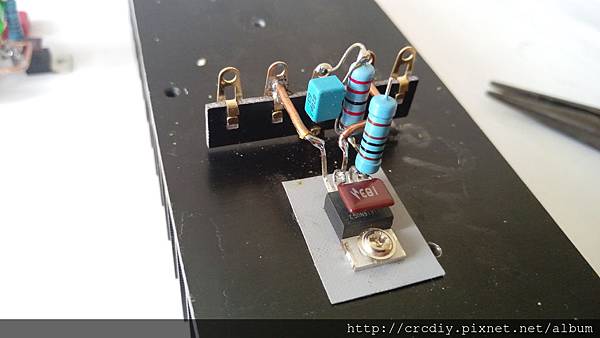

最後焊上2.2uf 大紅色Wima電容在LM1875及搭棚架的第一腳上

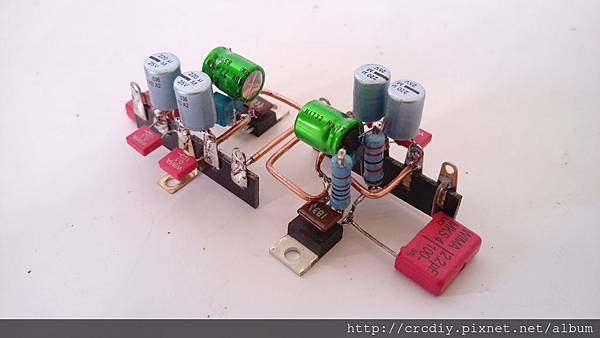

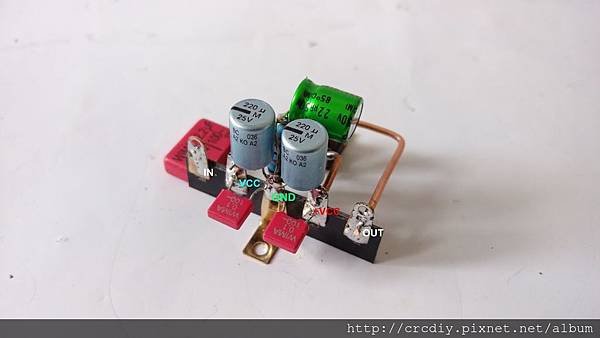

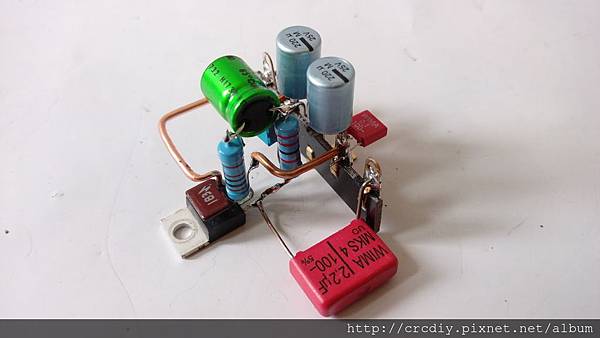

所以搭棚架上的5個焊點為 IN -VCC GND +VCC OUT

一台立體聲是要用到2個模塊

卸下來後從LM1875的背面檢查各腳之間有無短路，可以看得很清楚!

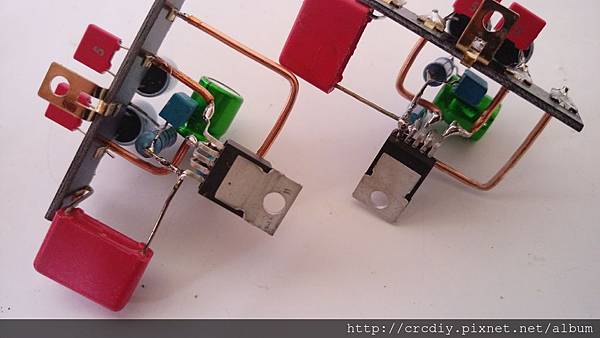

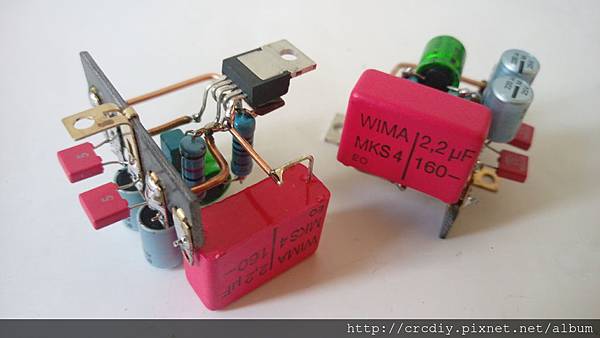

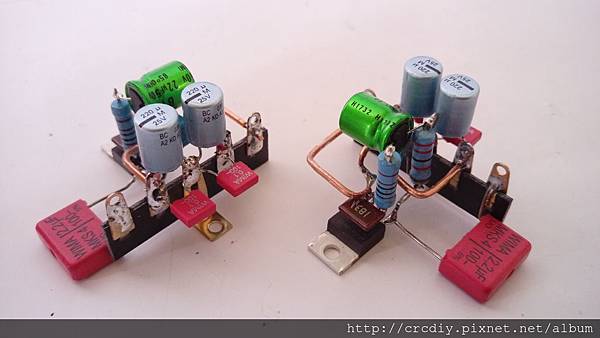

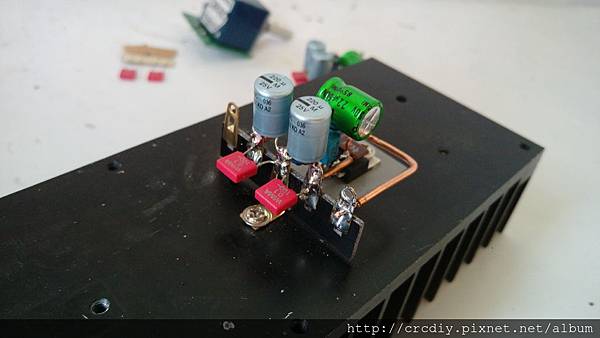

下圖是用2.2uf/160V Wima 做成的模塊

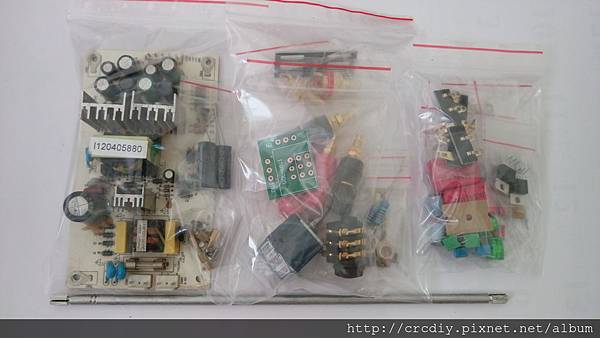

LM1875套件包焊完模組後，會剩下1R電組x2 、0.22uF電容x2 以及 DALE RN60C 1M電組x2

這先放著後面再說明焊在那...

電源板、週邊套件包、機箱的安裝說明:

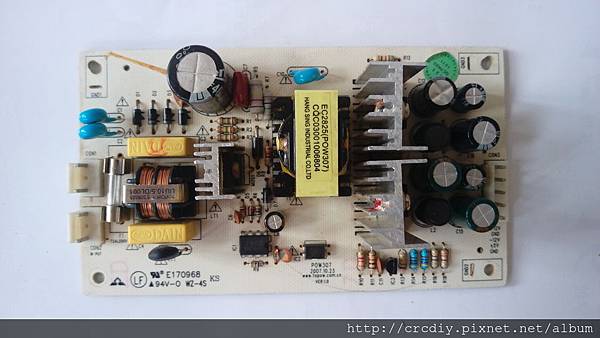

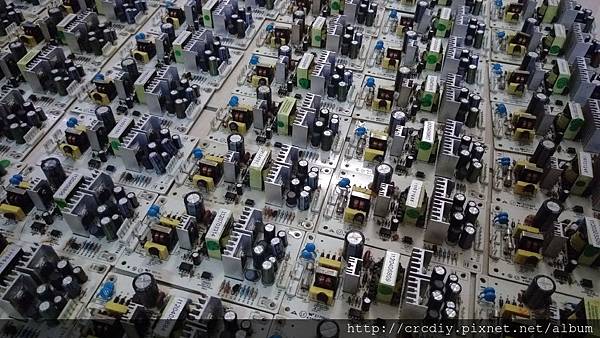

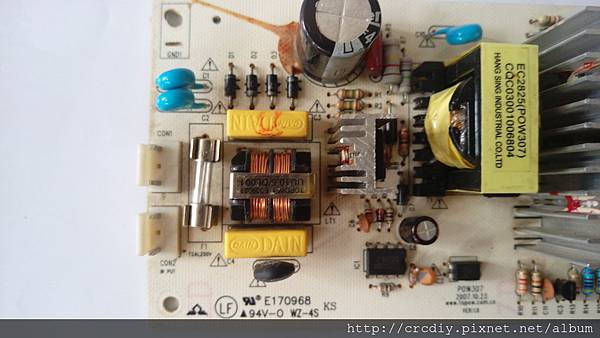

開關電源板為了安全起見我都上電測試過了

電源板左側是市電AC100V~220V輸入均可，這邊不要用手觸碰到會被電擊，散熱片也都不要去摸喔!

右側則是直流電壓輸出處...

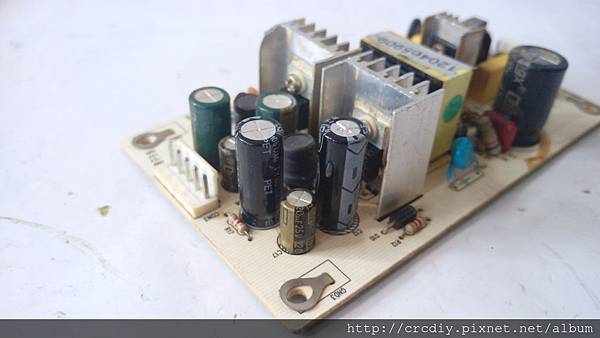

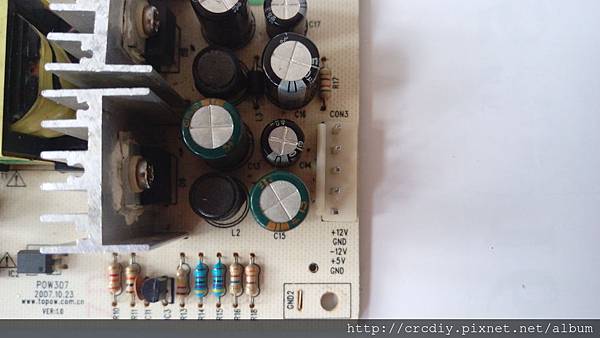

下圖可以看見DC輸出有 +12V GND -12V , +5V GND

市電AC110V的輸入在這，後面會說接線方式這理暫時先跳過~

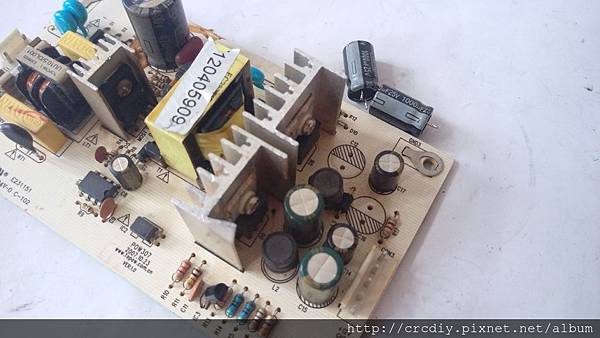

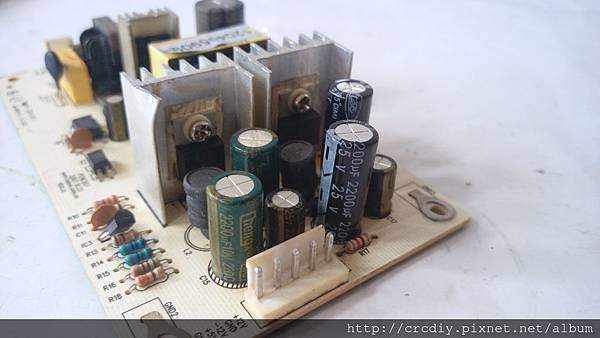

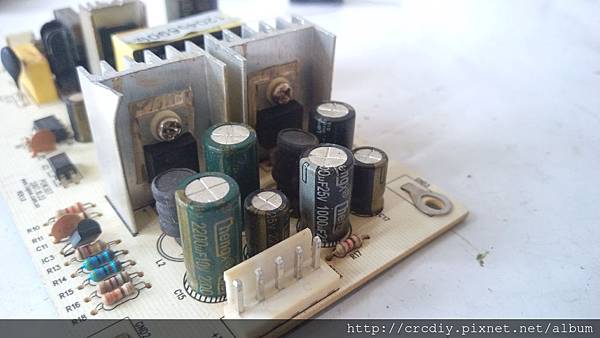

在裝入機殼內前，我們要先換掉電源板1000uF/25V 的這2顆電容

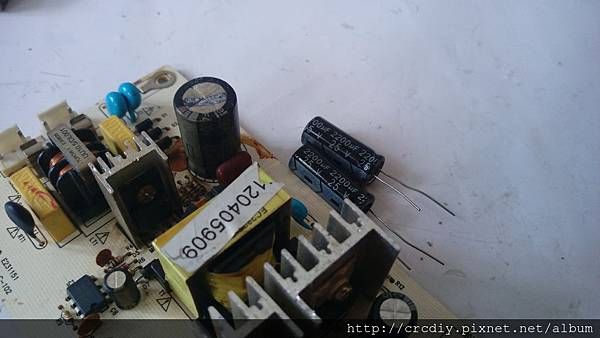

電源板的套件包有附2顆2200uF/25V的電容先換上

解焊下來

換上2200uF/25V電容~OK

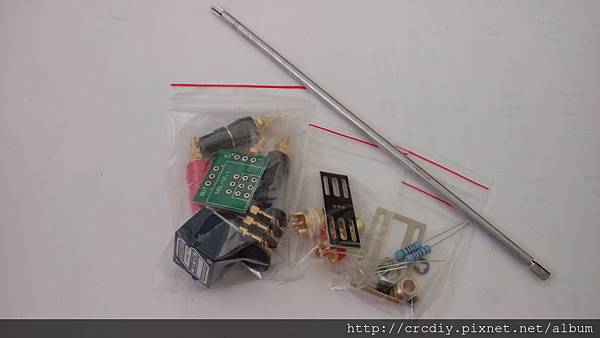

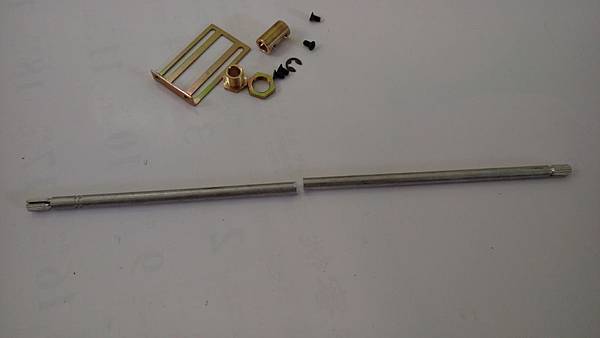

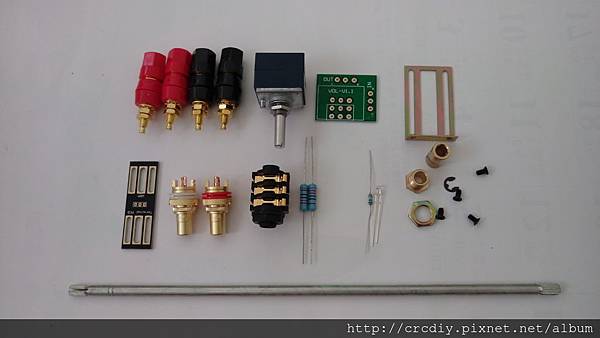

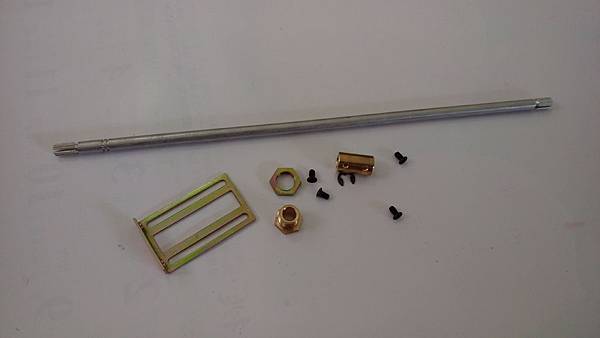

好!再來週邊的套件包我們先處理裁切延桿所需的長度

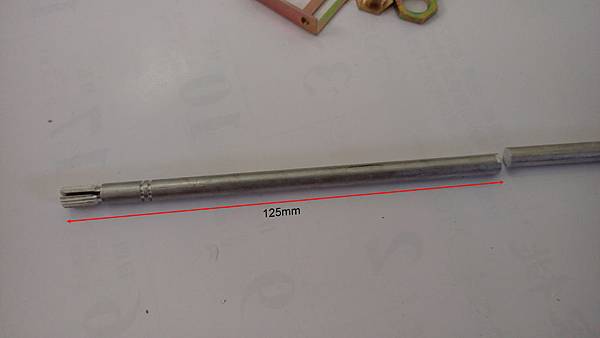

請注意!延桿兩頭是不同...我們要的是在鋁棒上有雙溝槽的這邊，我是取長度125mm(=12.5CM)

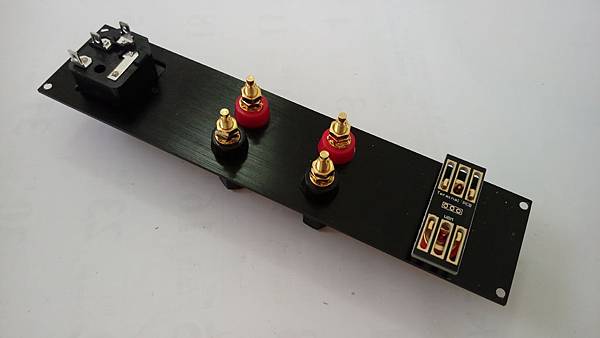

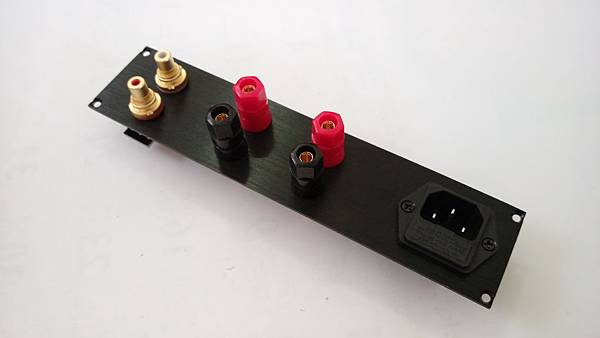

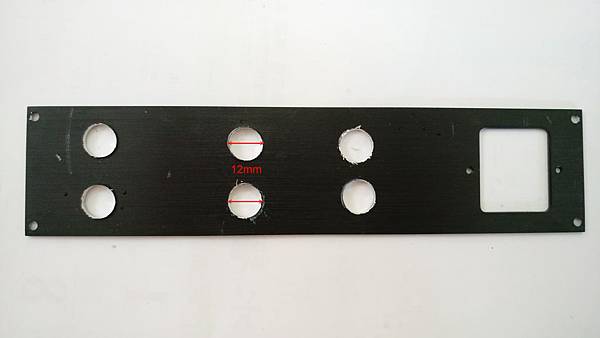

機箱的後板我們也要先鑽好所需的RCA 及喇叭香蕉座的孔洞，孔洞直徑是12mm

香蕉座的距離就請自己拿捏了，大約就是中間的部份均分就對了

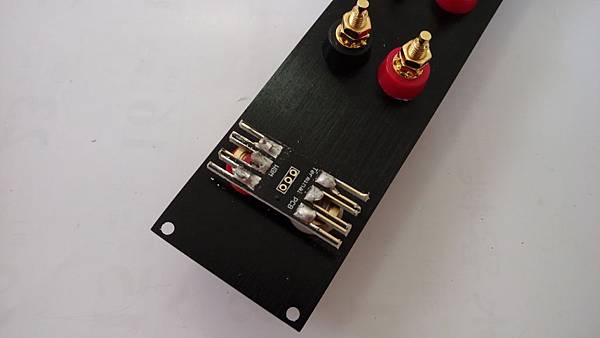

下圖看到CMC RCA 上有片轉換板

把它如下圖先焊好，並且用斜口鉗修剪一下適當的長度

取出延桿附的固定螺絲

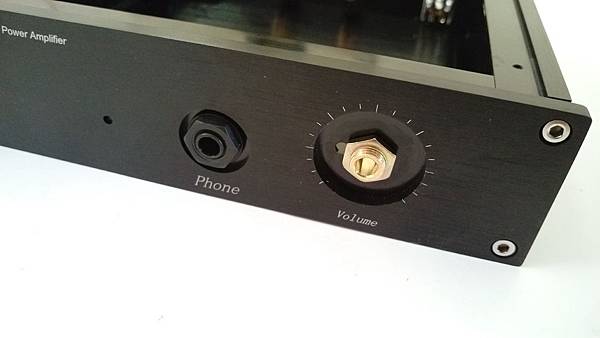

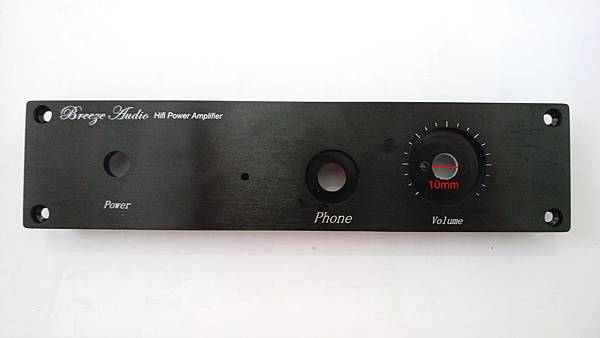

前面板VR孔擴開至10mm

將延桿的固定螺絲先鎖上

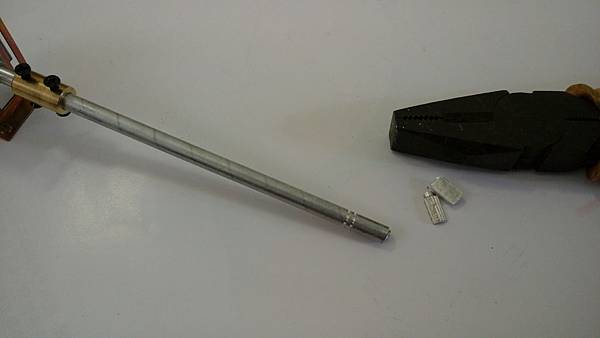

延桿本身是花柄的，搭配這幾箱的旋鈕用不著...我是用鉗子板斷了它(下圖)

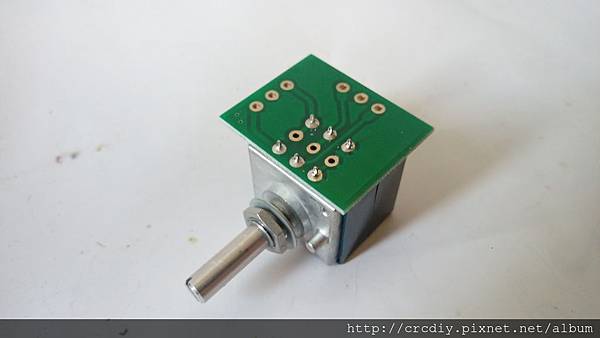

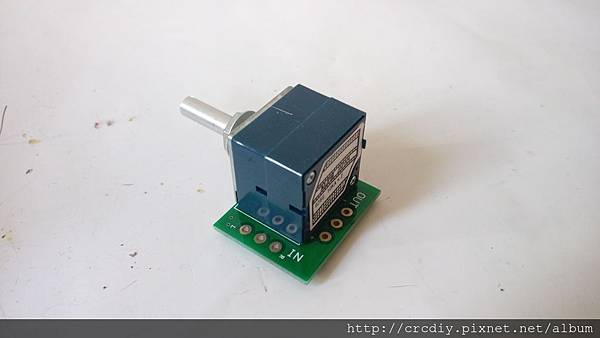

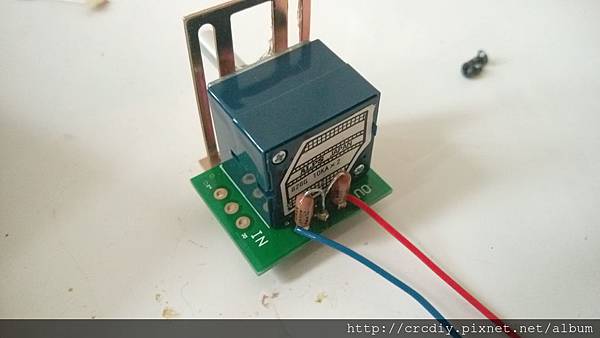

ALPS 10K VR也有附轉換板先把它焊上

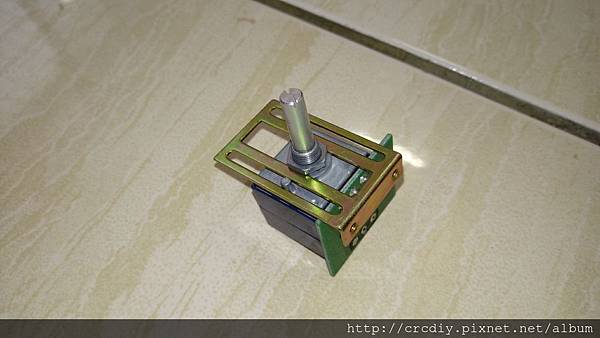

先鎖上在延桿套件附的VR固定支架上

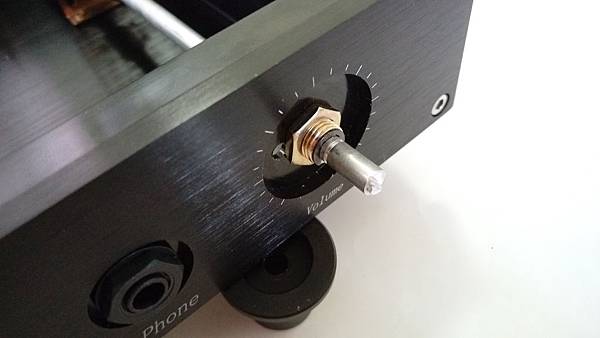

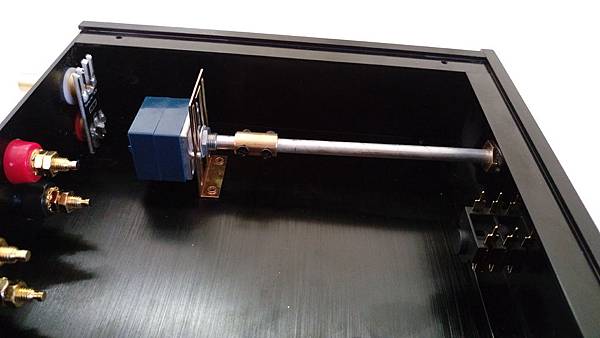

先假組裝一下，轉轉延桿感受一下...這裡需要很好的水平度，VR旋轉起來才會順暢

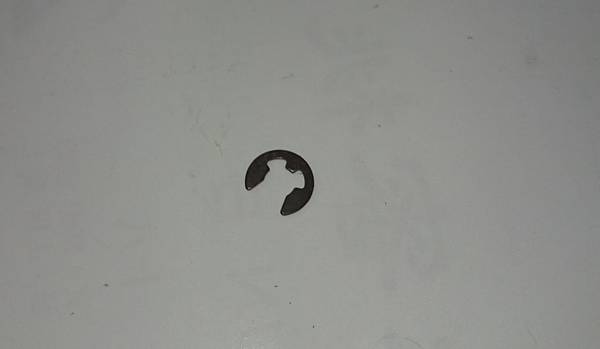

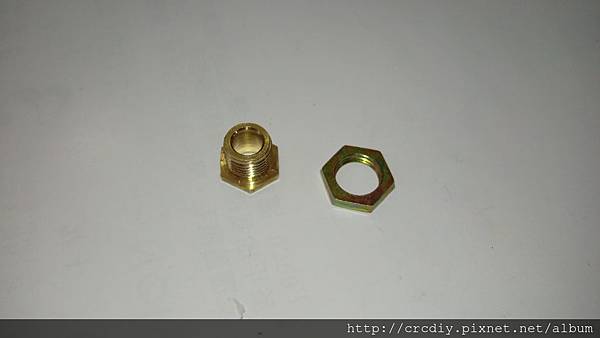

這片卡檔環是用在鋁棒的溝槽內...看下2圖就會明白!

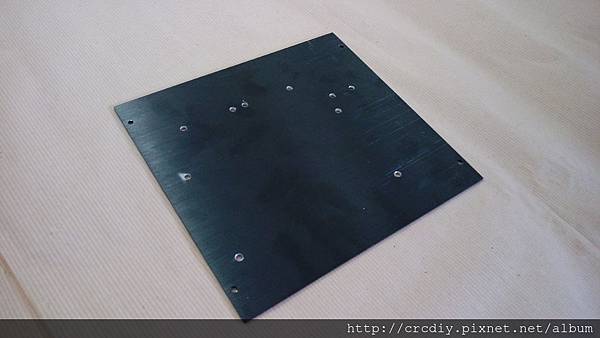

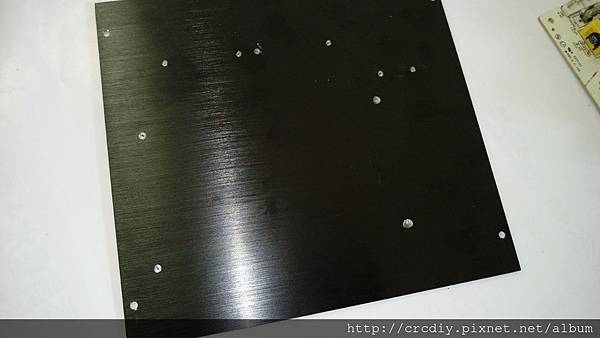

好~把模塊、電源板都放入機箱擺好喜歡的位置後，把要鑽孔的位置做上記號(我是先用小起子打個凹點)

把要鑽的孔標示清楚一點，並再次核對孔位是否正確

鑽孔啦~

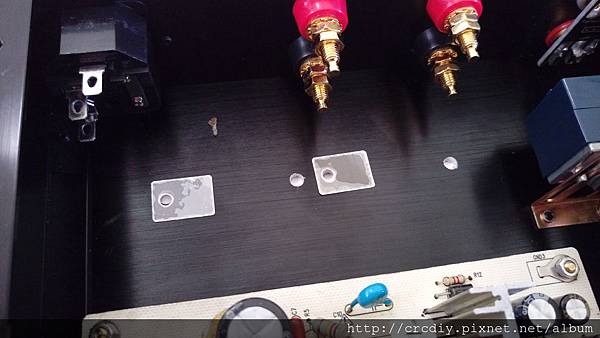

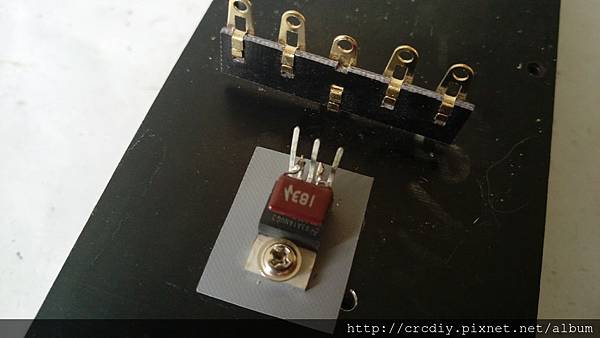

LM1875下面要墊上雲母片絕緣(螺絲上也要上絕緣豆)

電源板套件有附4支銅柱要墊高電源板後再鎖上底板

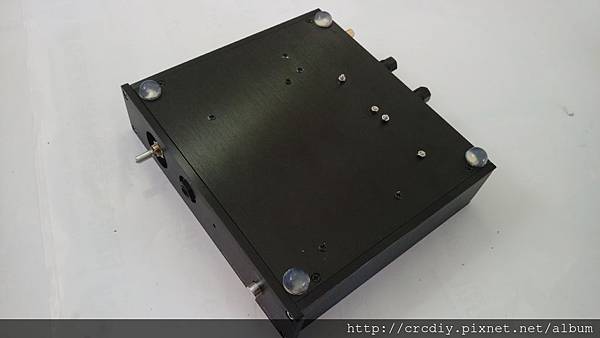

鎖上模塊、PCB等的機箱底部...我先將4個膠料腳墊都黏上了，凸起來的螺絲才不會防礙到工作

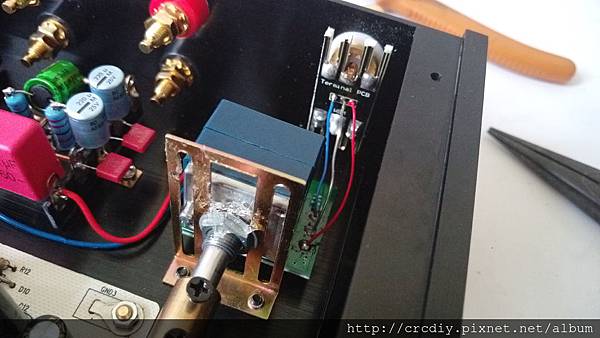

再把VR卸下來...

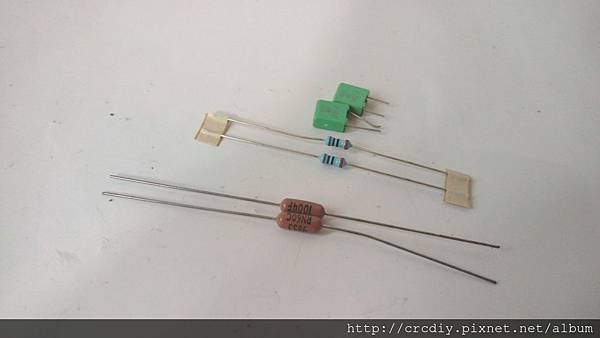

把LM1875套件包中的2顆DALE RN60C 1M電組照下圖焊上，並先焊上左右聲道的訊號線

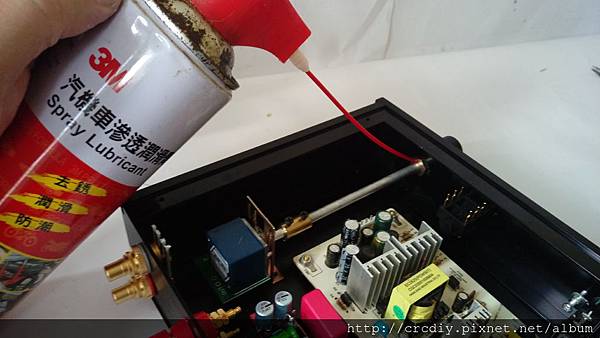

固定好VR後，可以噴一點潤滑劑VR轉起來就很順了

配置開關電源線:

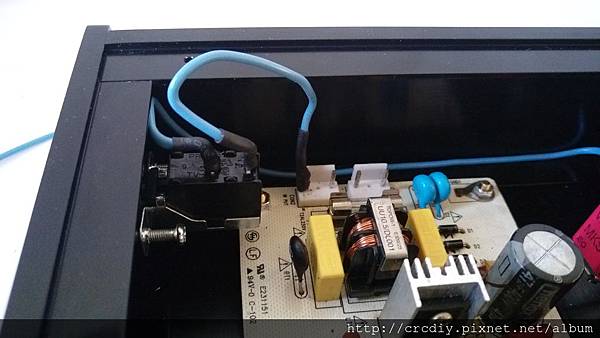

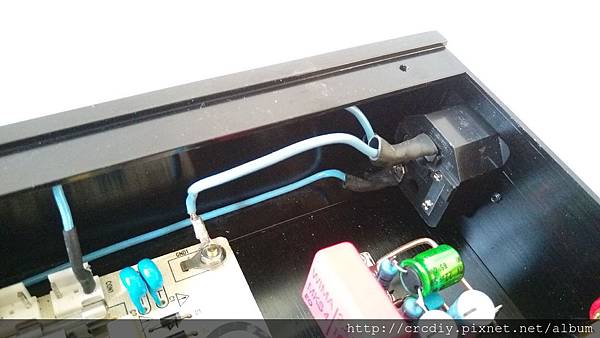

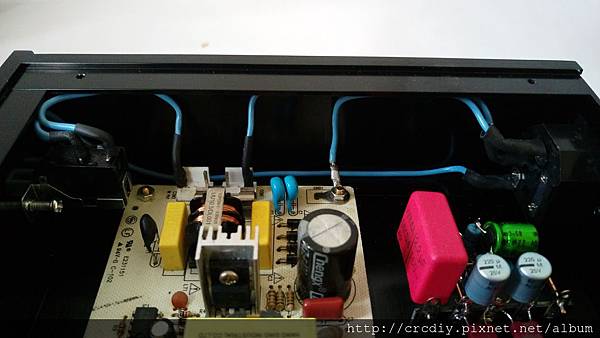

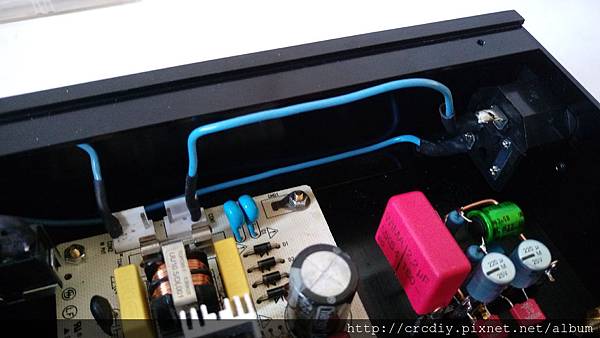

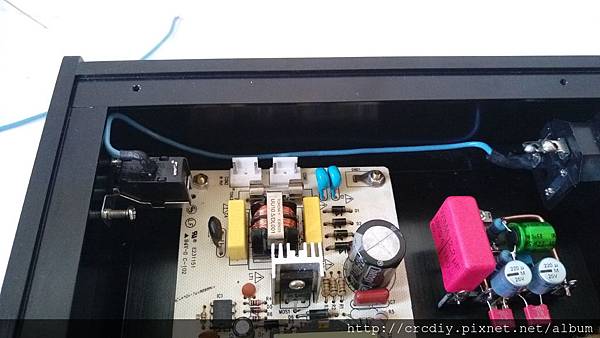

AC110V的火線(L)我們將它經過電源開關...看圖~

AC110V的中性線(N)的配置~看下圖

地線的配置下圖

配好後把線整理一下

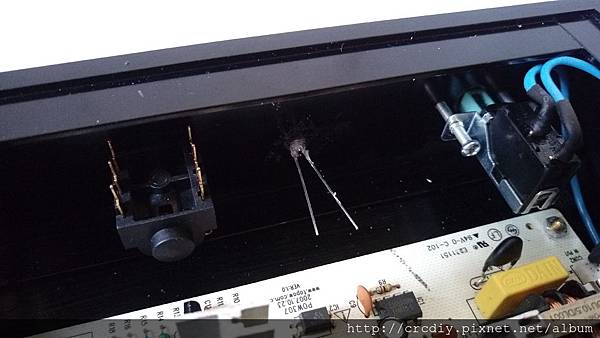

把附的電源指示LED燈直接用膠水黏上吧!

限流電組200R焊在+5V的PIN上，另一頭焊在LED的正極(紅色線)

GND的PIN腳直接焊上LED的負極(藍色線)

DC 12V的電先不要上LM1875模塊，再次檢查一下是否香蕉頭正極及LM1875都有做好絕緣

要先測試電源板了(這時正負12V並沒焊上LM1875模塊)

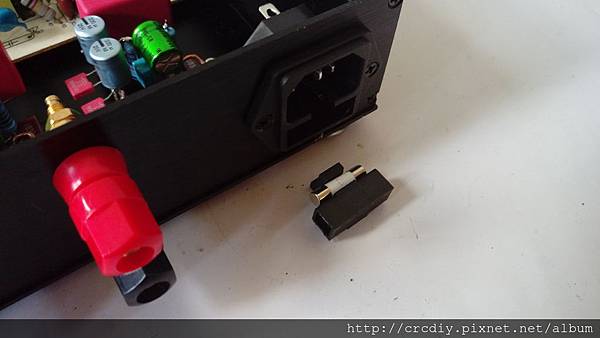

下圖這電源座的保險絲套件沒有附，要自己找一顆來用，2A~3A可以

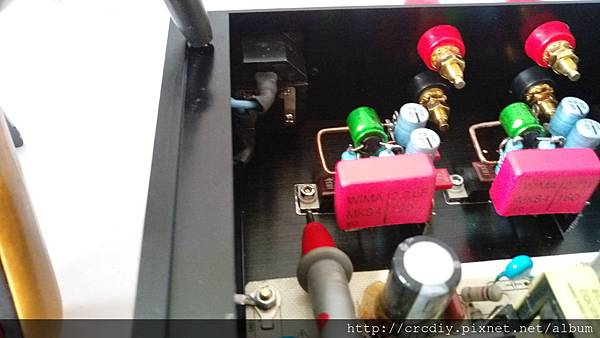

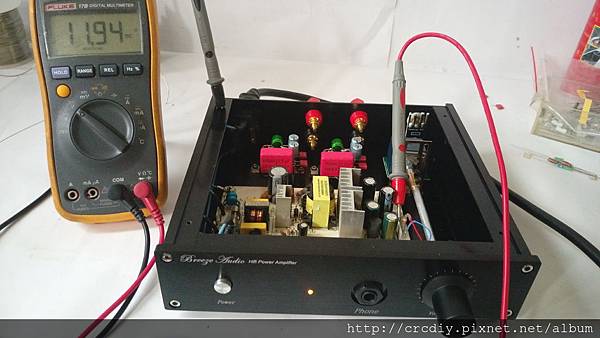

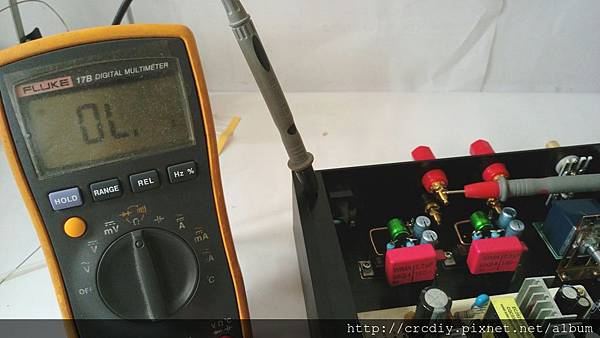

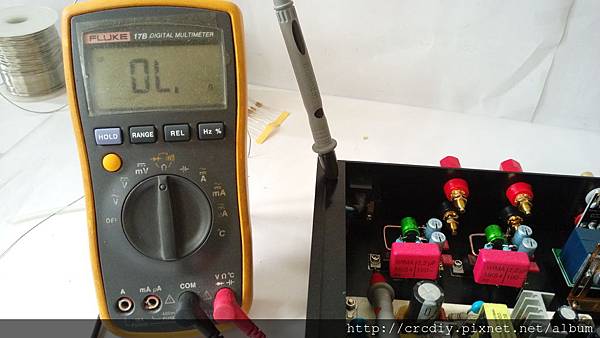

按下電源開關後約需等3秒開關電源才會啟動，看到LED燈亮起時用電錶量一下12V電源是否正常

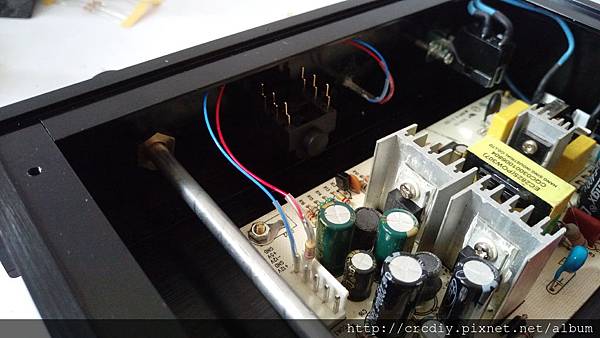

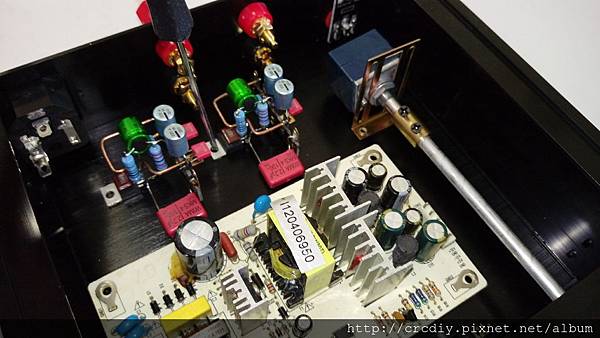

雙12V電源沒問題就來開始配線了...看圖

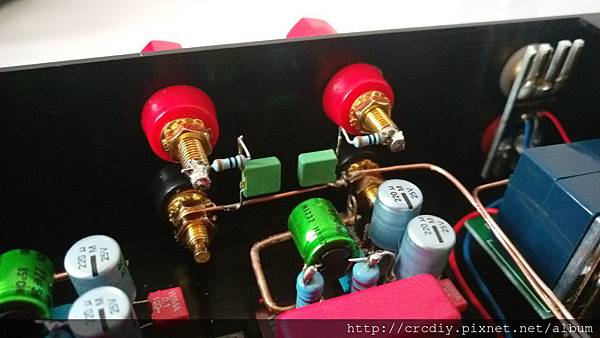

這裡香蕉座的正負極之間焊上1R+0.22uF(參考前面的原理圖)

10KVR的GND及香蕉座的負極落地點(GND)在電源板的GND3

1) VR 輸出的左右聲道(紅藍線)焊在2.2uF WIMA電容輸入處(INPUT)

2) 兩LM1875模塊負DC 12V(藍線)及正DC 12V(紅線)連接起來

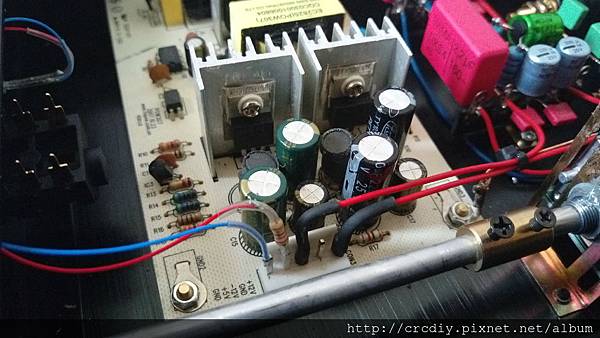

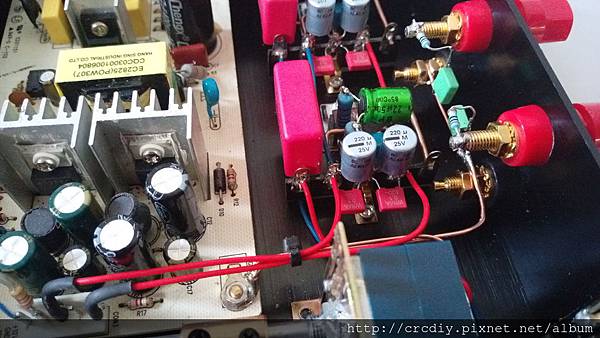

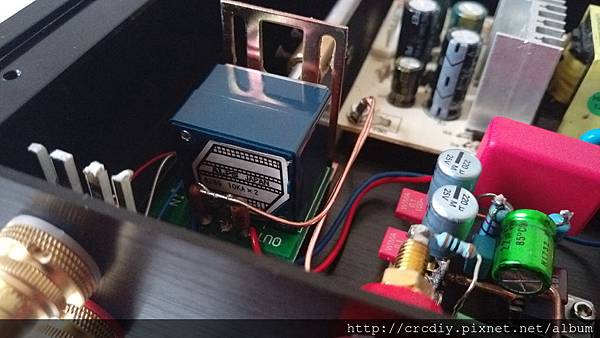

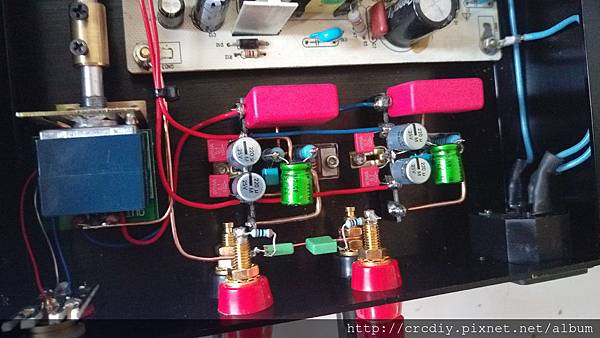

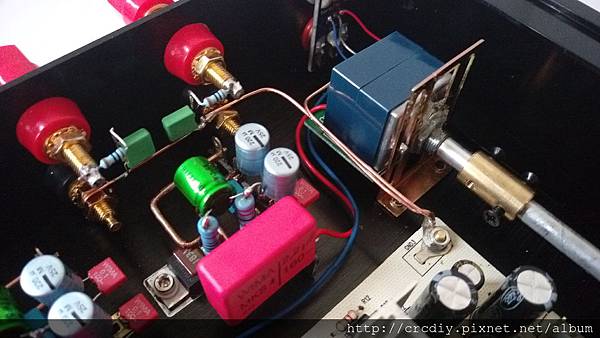

把主電源板的正負DC 12V對應焊上模組塊上(參考下三圖)

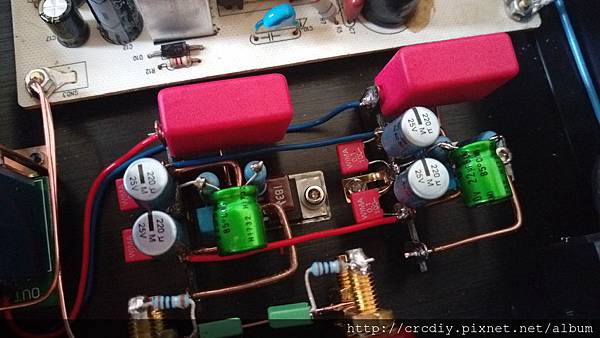

最後---LM1875模塊的OUT要焊在香蕉做的正極上(參考前面LM1875搭棚模塊的PIN腳設定)

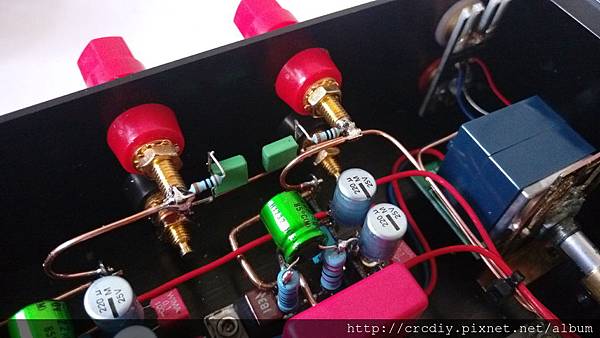

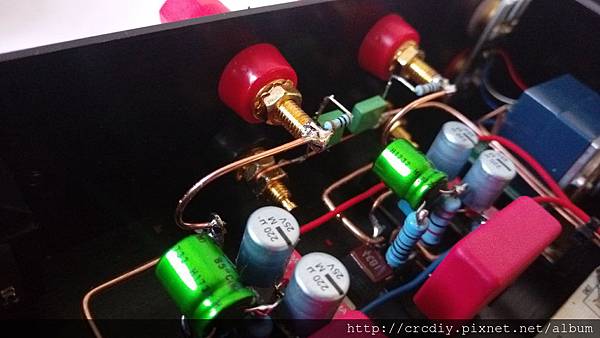

下2圖使已用粗銅線焊上OUT到紅色香蕉座上

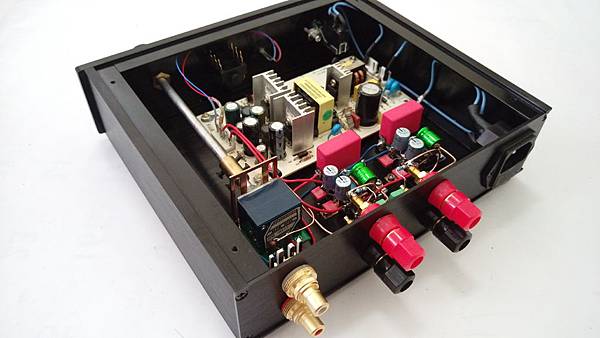

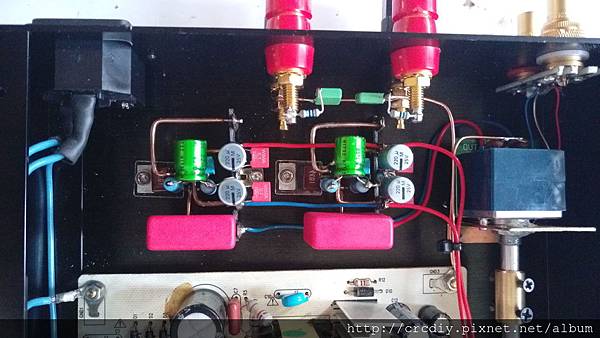

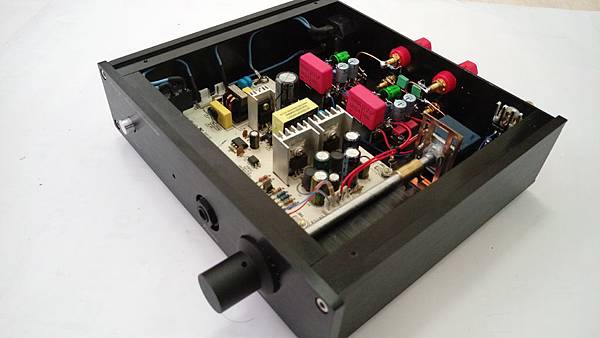

完工....快樂的唱歌了~~~
