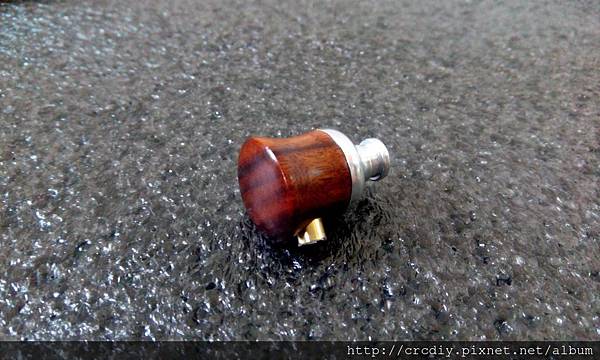

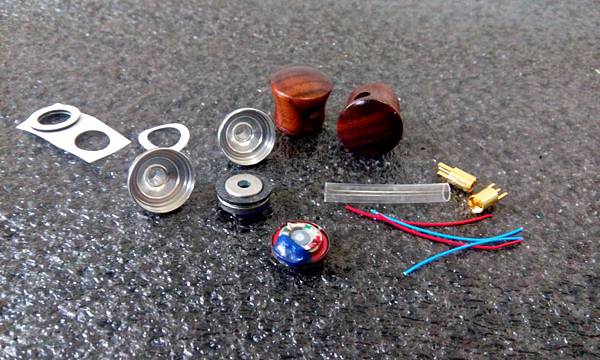

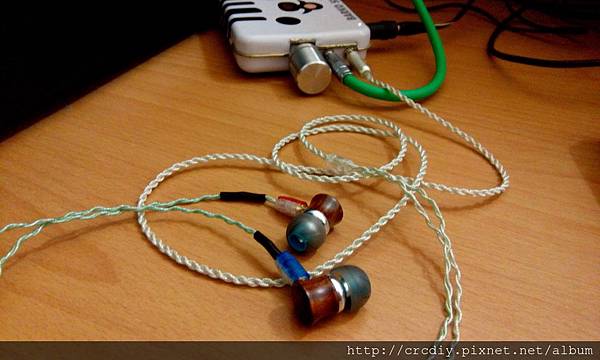

這次買的酸枝木殼,其實自己蠻喜歡的~自己覺得便宜又耐看,尤其是還可以自己加上mmcx的母座...太讚了!

但是一直沒找到適合的單元來做個套件項目搭配---終於嘗試了這顆,搭配上酸枝耳殼果然沒失望!

我現在都把自己D的耳機統一用上mmcx母座,如此有升級耳線時,也可以更換互相搭配使用!

開始介紹製作心得...

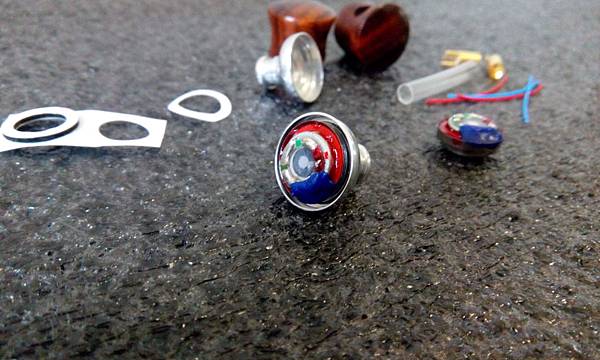

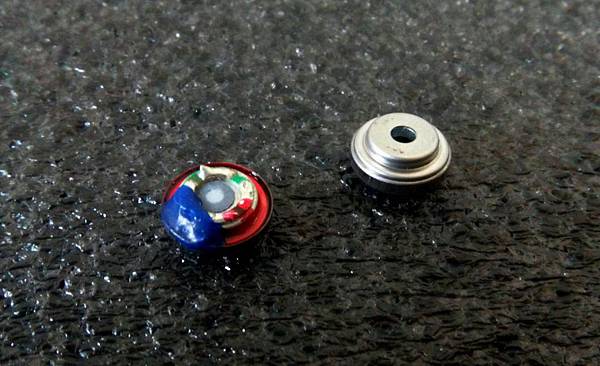

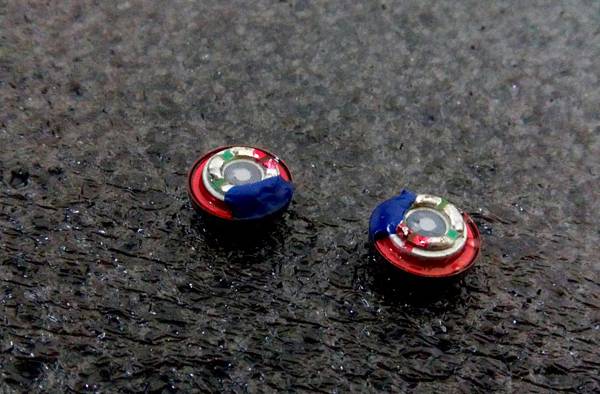

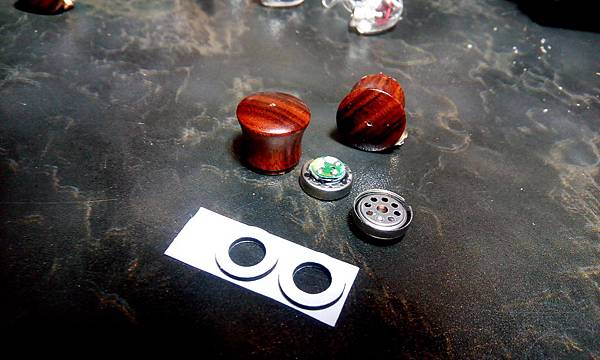

1)將附的黑色雙面海綿背膠貼於單元上

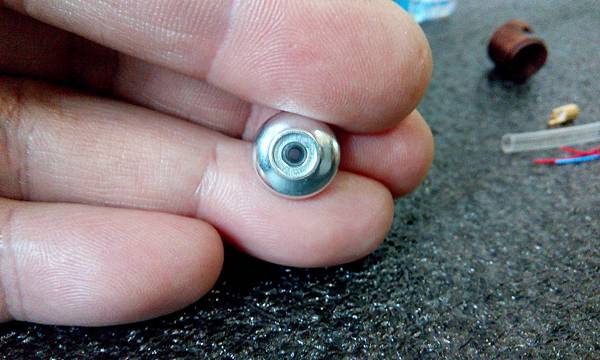

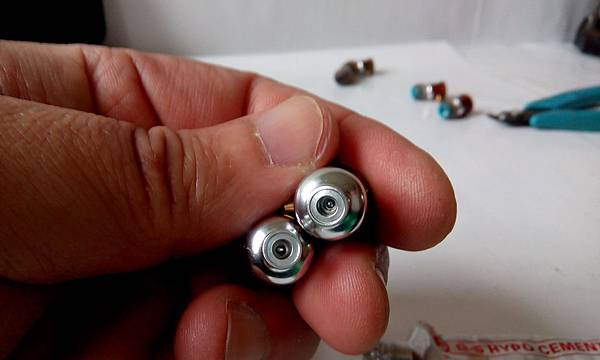

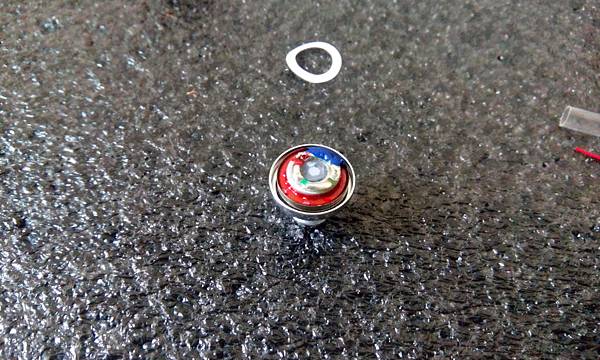

2)將單元確實置於正中心

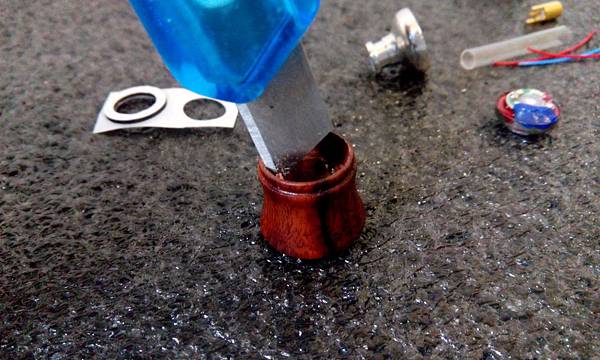

3)因為在單元裝上前殼後,單元與前殼緣邊剩下的縫隙...有些可能會因間隙太小,導致無法結合後殼~

這時可用刀片刮一下後殼内緣...

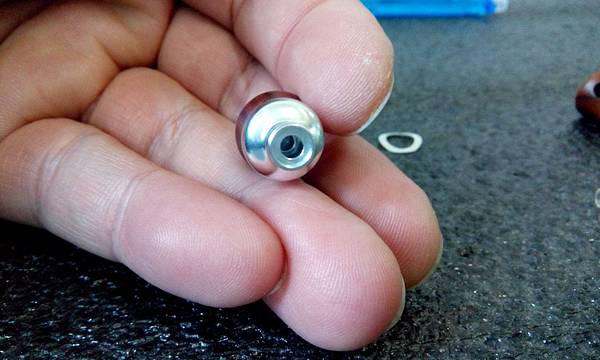

4)不上膠水與後殼先假結合一下--要注意從前嘴孔看進去,看單元的中心有無偏移!單元偏斜了,就會有音偏

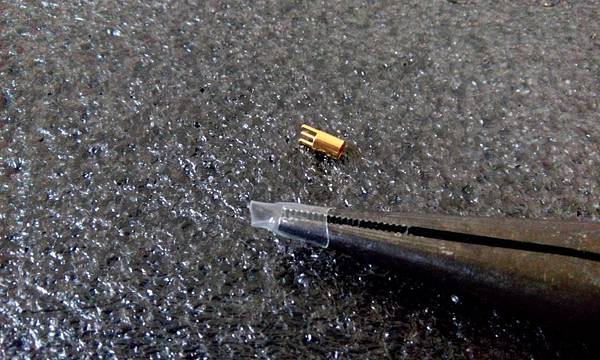

5)再將附的熱縮套先撐大一點點,以便等一下套入mmcx母座

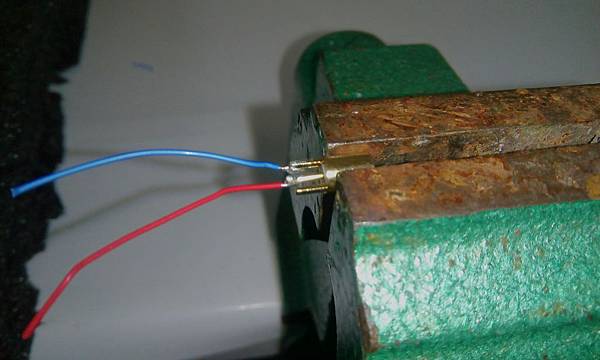

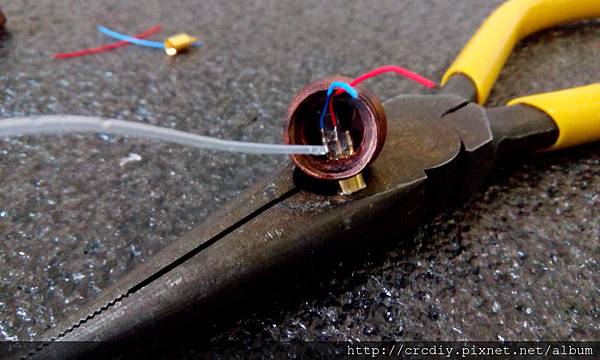

6)將附的鍍銀鐵氟龍線焊接在mmcx母座的正與負極(這鐵氟龍內線並不便宜,建議不要隨意更換到)

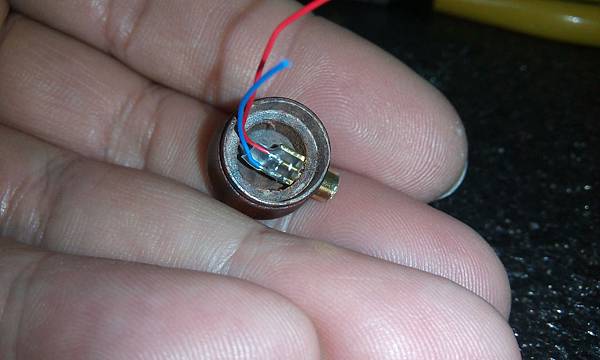

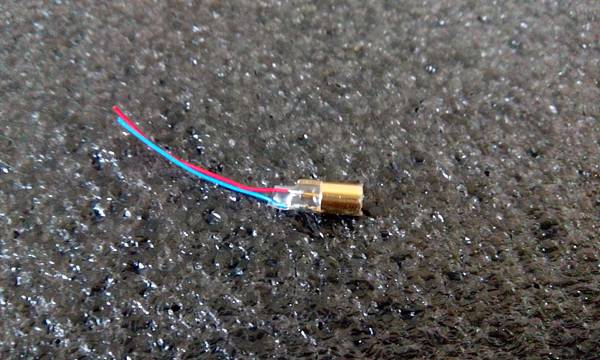

7)將焊好的mmcx母座至焊點處都包覆好

(如此才不會因為單元的後面焊點接觸到mmcx母座而短路損毀,這是很多網友製做時常犯的失誤!)

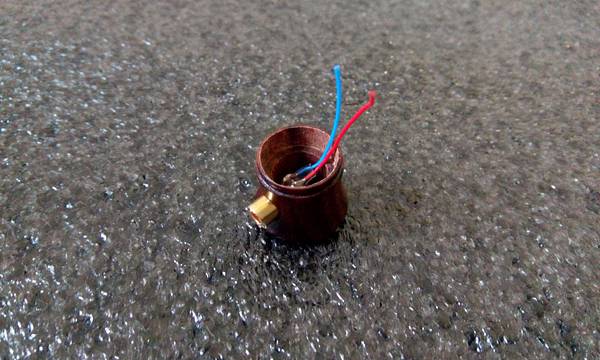

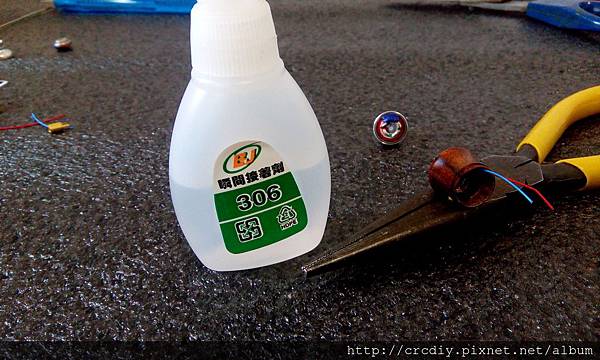

8)推進酸枝木殼中,並用瞬間膠小心固定mmcx母座

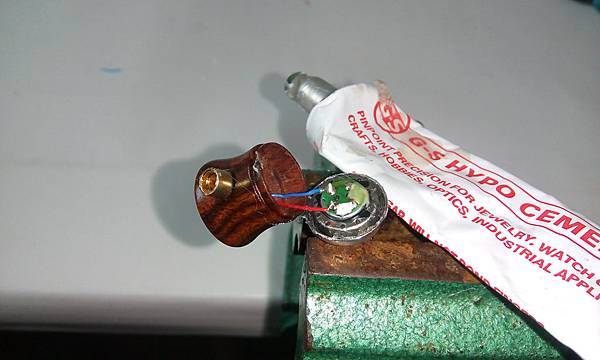

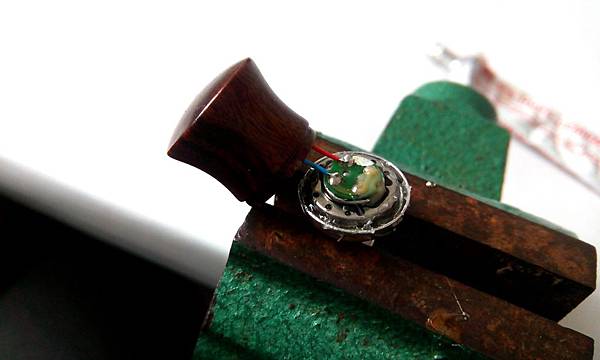

9)單元紅點為正級焊上紅線、另一端為負極焊上藍線

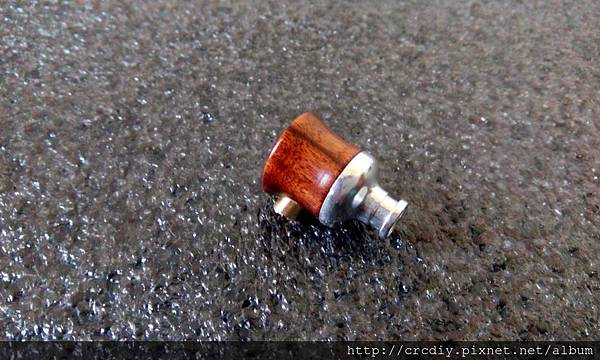

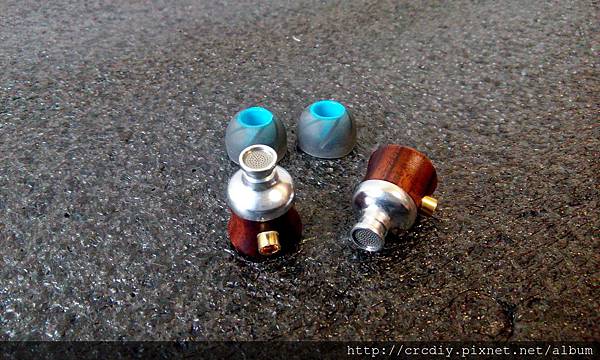

10)OK~用膠水將後殼結合了---另一顆一樣方式!完工...

RUN 一下就要來掃曲線了...

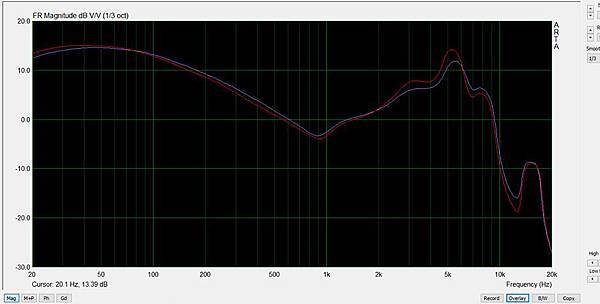

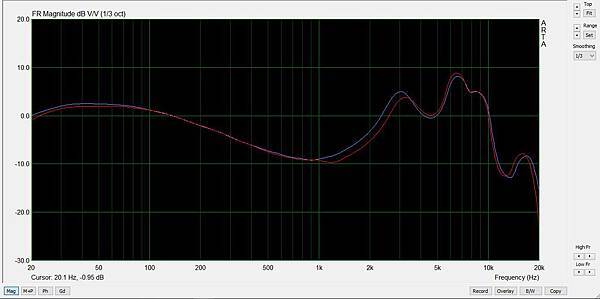

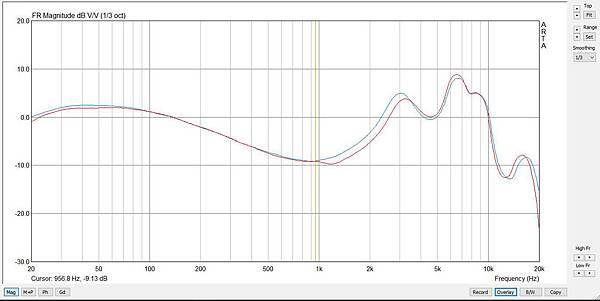

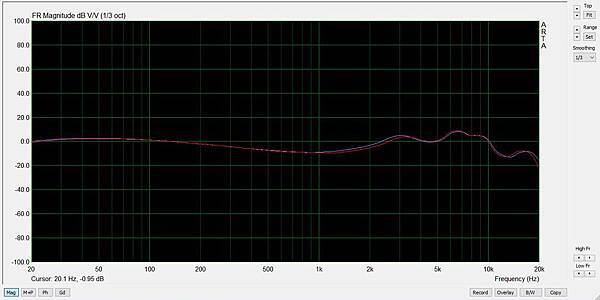

這副耳機裝好殼後的配對曲線---紅線右耳,藍線左耳

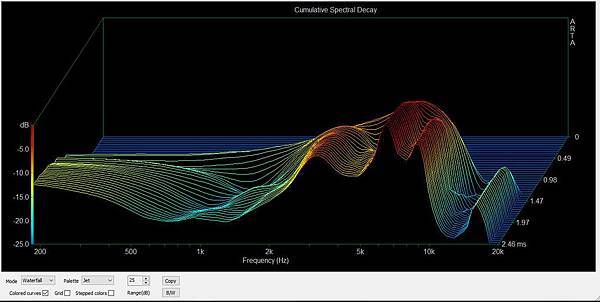

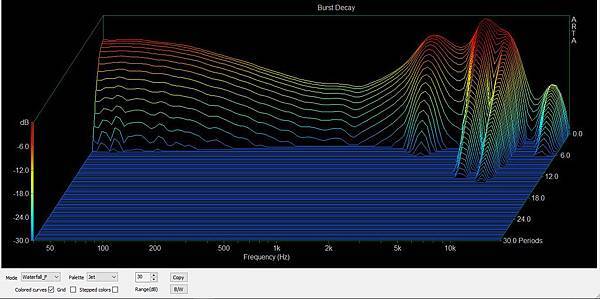

Cumulative Spectral Decay(CSD)

8號單元的製作

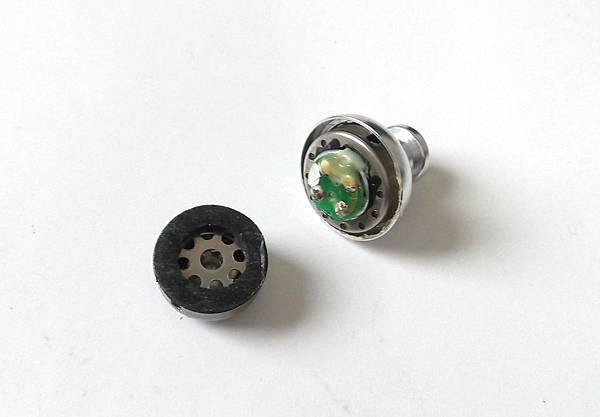

8號10mm單元這組我將搭配的後殼鑽了一顆小孔

單元前面一樣貼上了黑色泡棉膠

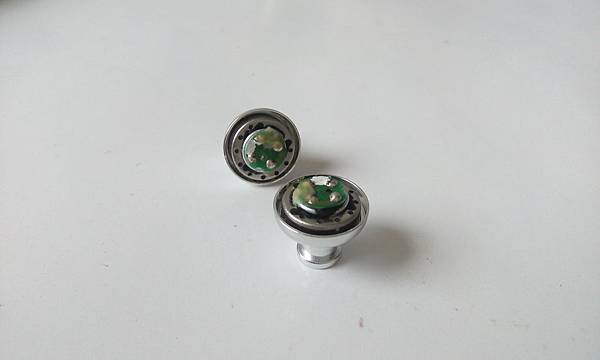

檢查一下是否安裝在正中間

再來將8號單元的周邊上膠水,這裡塗膠水要留些...膠水不可以溢在單元上周邊的一圈小孔上

另外,要注意焊接溫度...過熱的焊接會造成振膜變形或音圈漆包線膨脹!

8號單元是用白色點那端代表正級

推上後殼,並從前嘴孔看進去是否單元仍保持在正中央!

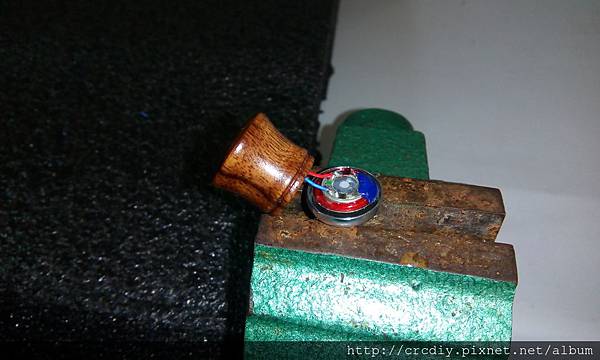

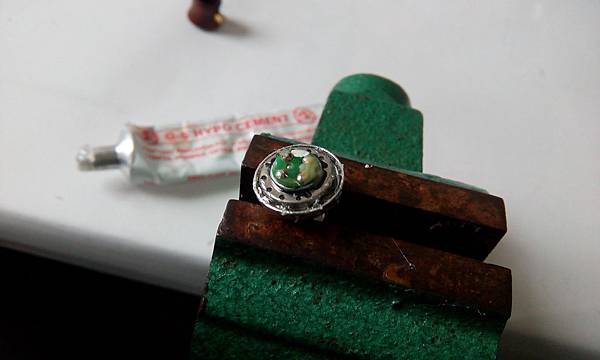

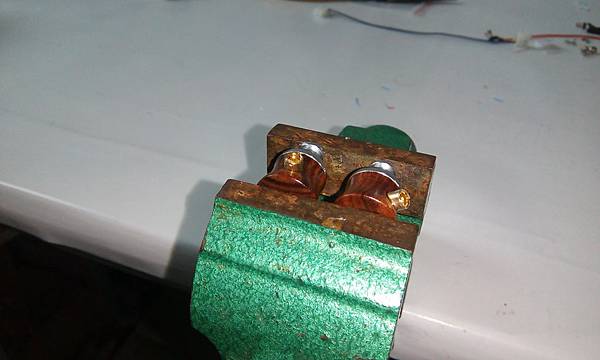

夾緊前後殼,等帶膠水乾透...

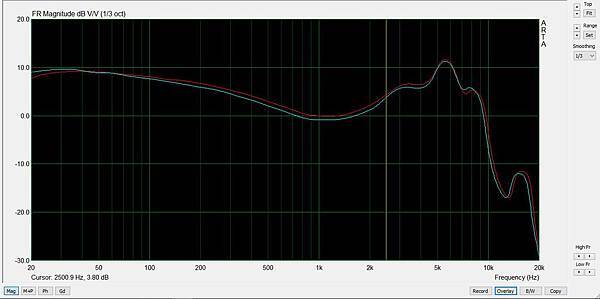

這是組裝完工後測試的..可以看到只要施工良好,8號單元的特性表現很一致

還有由曲線可以看出~開了孔的後殼;從1K低頻整個上揚了

再來看下圖,這次測試我將左右耳殼後面的小孔封住,與上圖對比...低頻整段緩和下來!

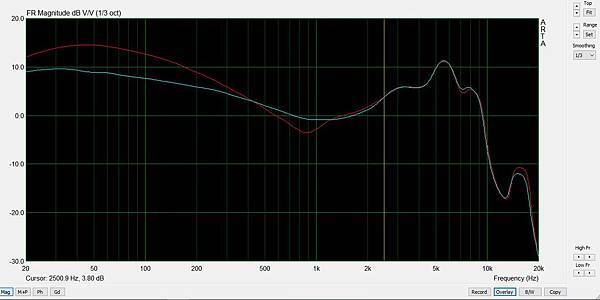

下圖為同是右耳的測量比對...沒封住後殼小孔與封住小孔的對比...

很有意思~此小孔對低頻影響大!對超過1.5K Hz以上的頻段是沒有變化的!

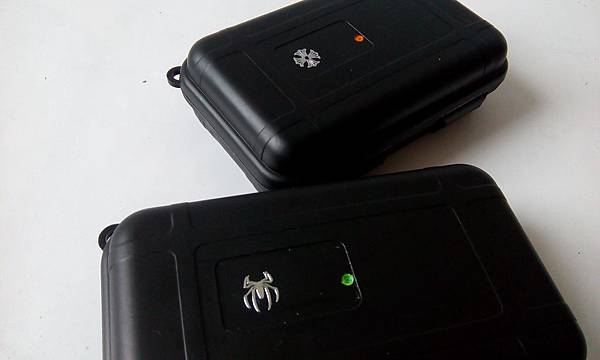

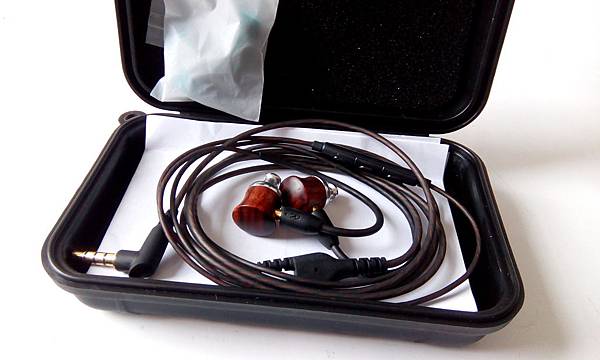

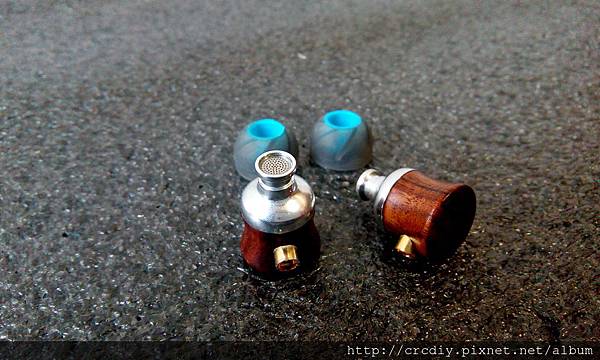

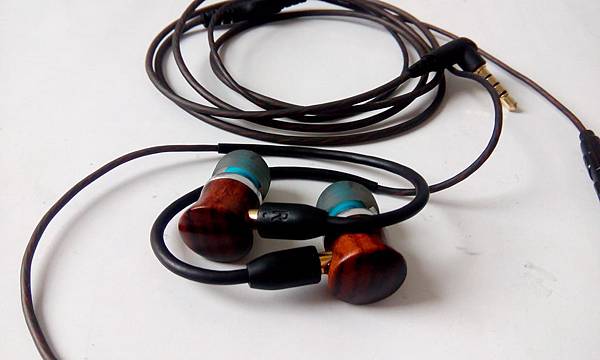

完工...

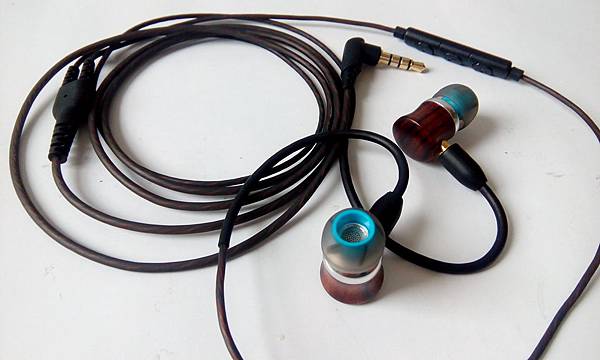

一組為雙磁鐵,一組為低頻加強的8號單元
