這是一組音質很好的耳機套件!建議好好保存使用
因為耳機殼是鋼製的，裡面又有動鐵單元...建議您別雨中漫步時賞音樂
(就算是原裝的 AKG K3003 也一樣無法防水)
鐵殼組裝順序簡易概念介紹---對岸商家拍攝的影片---
============================================================
套件包內含:
Knowles TWFK-30017 已焊好連接線配對動鐵一組(NT$2600)
9mm 配對鈦膜單元一組(NT$800)
不鏽鋼圈鐵專用耳殼附耳膠套(NT$1350)
Knowles 綠色阻尼器一組(NT$140)
瞬間膠用老鼠尾管一條(贈)
軟性膠水一小條(贈)
先取出套件中TWFK-30017動鐵 及 9mm 鈦膜動圈、不鏽鋼耳殼、背膠泡綿墊
30017 動鐵上有類似鋼片的感覺，這裡是否與振動片有關，我目前還不知道...上膠水時最好不要塗到它!
先將焊好線的30017動鐵抹上一點膠水在單元的4個直角邊，放入前耳殼固定(前嘴出口鐵圓管上有氣孔別封住了)
再來將動鐵上的連接線小心穿過前鋼殼的小孔(別刮破了線外皮)，並注意焊點不能與鋼殼短路到
接下來這幾個步驟是為了讓第一次安裝這套件的網友熟悉組裝可能會有意外狀況...
所以我們9mm動圈單元先用背膠泡綿做假固定，這最後封後耳殼蓋時還是要拆掉的
將動鐵連線量好距離剪斷並在線頭上先一補些焊錫
紅線是正級 籃線是負極，並聯焊在9mm 動圈正負極上
這時可以先焊耳機線試聽一下聲音是否都正常
PS:這時的低音會較差因為沒有後殼做共鳴，且假固定的9mm單元因為會晃動，所以低音穩定度會差些
接下來把正是要用的耳機線焊上單元...線材方面我建議搭配古河5N銅線既可
剩下的幾個步驟看圖說明
線材預留不要太長，剛好夠焊接就好

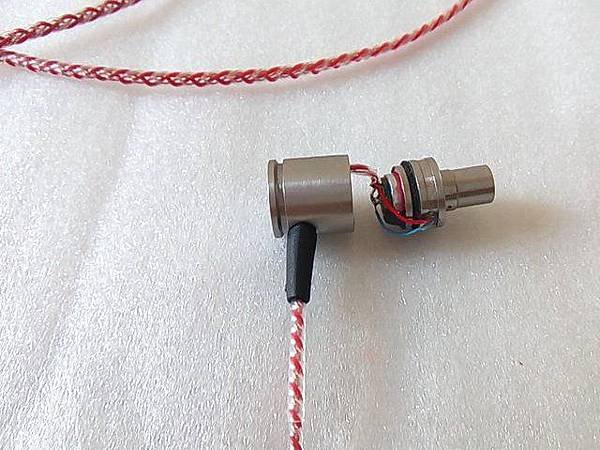

這裡要特別注意...後殼與前殼組和時一定要小心不要把動鐵跳現刮破...很多人都在這裡組裝失敗
好了~前面幾個步驟其實是要第一次組奘的網友在不熟悉的狀況下可以再次拔起單元做維修處理
現在要除去背膠的海綿墊，並且用瞬間膠牢牢的固定，這樣的低頻才會沉穩
注意瞬間膠的劑量不能過多，當然也不能太少...要讓前殼與膠水9mm動圈接合處沒有縫隙，防止漏風!
另外，很重要的一件事...加瞬間膠時前殼要如下圖，向下固定前殼在夾具上再上膠水，每次少量分多次補加
膠水，且膠水沒有確認乾透時勿翻轉前殼，以防液態狀的瞬間膠倒流入9mm鈦膜上...那此顆單元就報銷了!
OK~先RUN一下...動鐵RUN過後聲音的毛噪感會好非常多
=============================================================
如果你是Diy的熟手，其實前耳殼的組裝就是下面幾圖而以
TWFK 30017 動鐵推進前耳殼注意導線有無短路，使用瞬間膠點膠，注意膠水的控制...非常重要!
過多的膠水會到處溢流，如果流入動鐵的出氣孔中~那這顆貴貴的動鐵就報銷了!
再用瞬間膠分次少量在9mm動圈四周上膠，單元一定要朝下，以防瞬間膠流入振膜中 !
如果製作失敗---要有耐心~用小刀片慢慢一點一點施力，將9mm單元拆下
製作好前嘴殼後定要先試音~ 一切正常後，才能封後殼蓋
下塗我動鐵的連線是焊在9mm動圈黑膠處!不熟悉動圈單元夠噪的不建議焊這邊!
因為此端是9mm動圈音圈的出線處，不熟悉製作的網友焊這端時，會把9mm動圈的引線給弄斷了
而且這端動鐵引線剪的很短，如果撥線沒剝好時，由於線材過短...就沒有第二次焊接的機會了
============================================================
再來剩最後的調音~要加阻尼濾網了
婁氏阻尼器(濾音網)其實都是針對高頻部分做處理的，是為了讓聲音更平滑順暢!
沒有特別的分甚麼低音專用的或高音專用的，其原理都是以削減高頻~相對等於提高了低頻
取出綠色阻尼濾音網及固定阻尼鋼片環備用(PS:這個阻尼支架我覺得很難裝而且多此一舉，後面補敘)
先將捉面放一片塑膠袋，再將阻尼器及固定支架放在塑膠袋上施工!這裡要特別注意瞬間膠水...
過多的溢出膠水會封住子阻尼器網孔~將會導致耳機沒有聲音...所以要少量分幾次點膠較佳!
如果過多的膠水封住了周邊四個小孔，請拿跟針將它穿個小孔出來~這4個小孔是給9mm動圈單元用的
好的~加阻尼器加上...一樣在週邊點一些瞬間膠固定!不能過多...過多的膠水會流入內部動圈或動鐵振膜
下面幾圖是我後來裝阻尼的方式...PS:其實不裝阻尼也很好聽的!
然後直接蓋剩防塵鐵濾網
瞬間膠小心封裝防層鐵濾網
其實先加層黑色綿濾網(不用加婁式阻尼器)再封防塵鐵濾網一樣很聽
最後封裝再次叮嚀~因為是鋼殼所以一樣要做好絕緣!
1.上面焊點貼雙面膠帶絕緣
後蓋上方也貼上雙面膠帶絕緣
下圖為完成品
