因朋友需要約3W以上的單端擴大機,機器要炫+價錢要便宜+音質要好+管子要好找

想了想~之前的6C45Pi搭配6BG6(同6L6規格)還不錯聽,因此將CK1006加上讓它"炫"一些

以電組做了DR1006的整管測試

美麗好聲的氣體整流管, 現在規劃把此整流管用 在6L6的機器, 看CK1006的影片~很美!

6L6(6N3C)做電力放大輸出時,在屏壓250V時最大的輸出是6.5W,所以功率及的預計如下圖:

實測結果很接近,B+電壓目前為267V

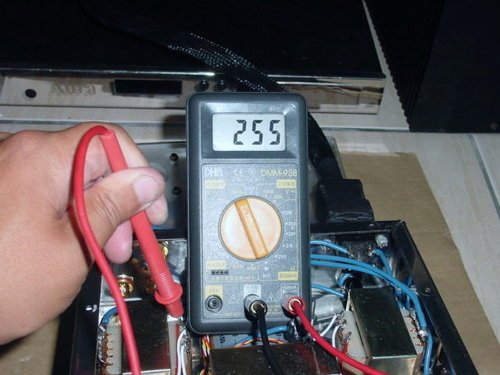

OPT 輸出(屏級)電壓為255V

陰極測得14V,柵極經電阻接地,所以柵壓為-14V,屏壓約為255-14V=241V

待前級電壓放大管接上在來做微調及線材整理

這支三級管放大率高,屏阻低(約5K)在約100V的屏壓及-1的柵壓時,屏流6mA--以CDPLAY的

出輸電壓來搭配,電壓的擺幅夠,就算6L6加上反向回輸電壓來降低失真時,推動電壓都不成問題!

電壓放大管確認後,再回頭來調整電壓,達到與原設計幾乎一樣!

試音(音質屬淳厚甜美)

很美的DR1006氣體整流管

請看影片:

6L6在做單管放大時,失真率約為10%(其實聽起來也還不錯了)目前未加上調整音質,

下次將再說明線路設計的概念與想法及加上反相回輸電壓使失真降至5%的計算方法!

~待續~

6/6日

失真度   6L6作單端放大時總共副波失真是10%,我們一般的要求是5%以下,所以失真度要減低一半方

法就是:將反相回輸的電壓成為放大管增益的倒數時,失真度就可以減低一半. 增益=Gm x RL,既6L6

的互導率 6000微漠 (0.006漠) ,負荷電阻是 2500,那麼增益就是 0.006 x 2500=15 , 因此我們只要將

輸出電壓的1/15(6.6%)反相回輸到電路中,失真度就能減低至5%,我們在將之前的圖拿來補充說明:

從交流看去電阻25K及500K是並聯的,所以等效電阻值是25K x 500K/25K+500K=23.8K,

回輸網路的比值是15:1,所以23.8K x 15=357K左右,圖中357K/1W的阻值就是這樣求得的.

推動電壓  上圖可以看到6L6所需的推動電壓是14V,但還有從屏級回輸的反相電壓,此電壓為:

先計算一下6L6屏極輸出的峰壓=6W x 2500 ohm 後開根號 x 1.4(峰值)=171.46 V

回輸電壓前面有提是15分之1,所以是171.5V x 1/15 =11.4V

那麼 6L6實際共需要的推動電壓是14V+11.4V=25.4V

如果以一般CDPLAY的輸出峰壓1V來計算,所以的前一級的電壓増益就是25.4V/1V=25.4倍,

不過在實際設計電壓放大級的增益時,倍數還是要多預留些,甚至以雙倍來計算(約50倍)都可以!

電壓放大級設計  知道了所需的電壓增益數值,那就可以設計電壓放大級的零件規格,PC900三

級管的放大因數是72左右,負荷電阻是25k歐姆,屏組約5K,所以A=72 x 25K/5k+25K=60倍

結語

整機的材料費用都以進口知名零件來裝配.變壓器及輸出變壓器,扼流圈等鐵蕊元件都是請專業的朋友

繞的(銅線的品質是台製大廠生產的無氧銅,品質有保證,聲音表現才溫潤),此台材料用了NT$12000元

左右,相信已能與許多2萬元以上的廠製機來比較(朋友已經試聽比較過好幾台了), 此機的最大特色是人

聲有磁性溫潤又甜美,一天聆聽下來都不會覺得累,高低音頻的份量比例,我做了適度的調整,讓它能有古

董銘機般的醇美管味,但是在音場與深度方面能表仍保有現代CD機的應有水準,圖中的交連電容值未標

示,是讓想組裝的朋友來自己嘗試的,不同的值數與廠牌電容會有不同的音質表現, 如果能夠將材料費壓

在10000元,想起個20人小團購,晚上看著 DR1006 整管美麗的光環~聽著甜美的音樂~真是一大享受!

2010/01/30

經半年來的調音與測試,此機目前已經完全成熟,不但保有6L6甜美迷人的音質,也有與直交機一樣好的低

頻及音場深度與寬度,此機的表現絕對會讓您感到驚奇,NT$250的6L6管可以跟2A3比較看看,音質上當

然會各有不同,但聲音一定各有特色,甚至音場與媚力度上會超過一些廠機,另外~特別感謝好友替我定製

的電源變壓器及輸出變壓器,用的都是台灣的無氧銅漆包線,這種價格一般商家是無法做出的,也是此機的

靈魂所在!也感謝這段時間帶機前來試聽互相研究各位好友,感激!
