 1.電源地:

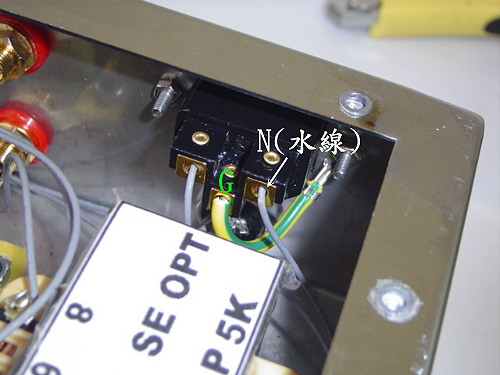

下圖~電源母插座的地(Gnd),可以直接接機殼---這裡的Gnd,是為了電器漏電時,保護"人"用的!

如果您家110V的室電,是三項插頭,而且真的有地線連接到建築物地底下的金屬大鐵鈑.那才有保護作用!

當然,如果是2項插頭,機器電源座,這裡接不接上,也都不會影響機器的工作.但照規定是應該接上的!

2.系統地:

下圖~喇叭輸出端的負級我把它設為此機線路系統的地,

在整機配線完成的步驟,我都沒有把這個地點接機殼.是為了說明Gnd的不同意義!

我們是從功率級往前裝,功率級先裝好就先試有無哼聲;這樣比較好掌握系統線路的Gnd.

此台 832ASE 如果功率級裝好就有哼聲,一般多出在固壓線路線的配置不正確!這樣可以

先把其他影起雜訊哼聲等問題先排除.仔細調整核對功率級的零件與線路.處理到沒問題後,

再來裝驅動級. 如果裝上驅動級後又有哼聲,就可以仔細再檢測驅動級的線路有無迴路錯誤!

3.屏蔽地:

如果系統地沒有與機殼相接,機殼就沒有屏蔽作用,在音量開大聲時就會感染到雜訊.音量關小時

訊號線等於直接入地,則又無哼聲!這種情況,改良的方式有2種辦法,一是將機殼接上系統地.讓機

殼有屏蔽,將保護訊號線...把要干擾訊號線的電波,直接導入機殼(入地).二是用屏蔽的訊號線,道

理都是一樣的!習慣上我們當然都希望機殼有屏蔽效果,要不然...浪費了不鏽鋼機箱的錢錢........

以下的影片是我對屏蔽測試---從喇叭負端啦出的引線就是系統Gnd,一接觸到機殼形成屏蔽,哼聲消失!

PS:電腦音量開大聲點才聽的到喔...

所以,最後我們還是要將系統地接上機殼(下圖)

PS:如果覺的電噪聲稍大,可以在並聯一顆150uF/400V的電容在電源最後一級(綠色框框那顆)

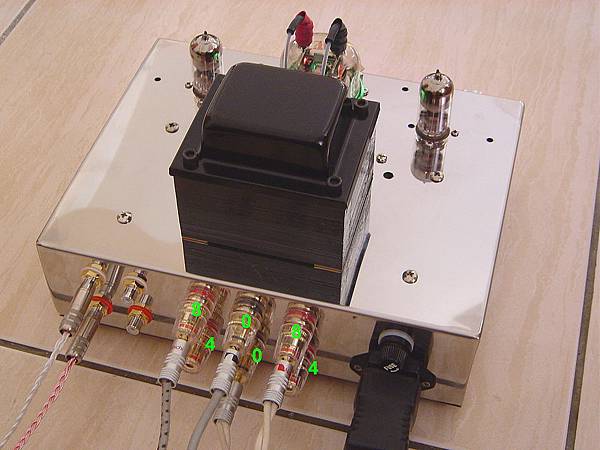

我是把它(Gnd)鎖在電源母座的螺絲上接機殼

測試

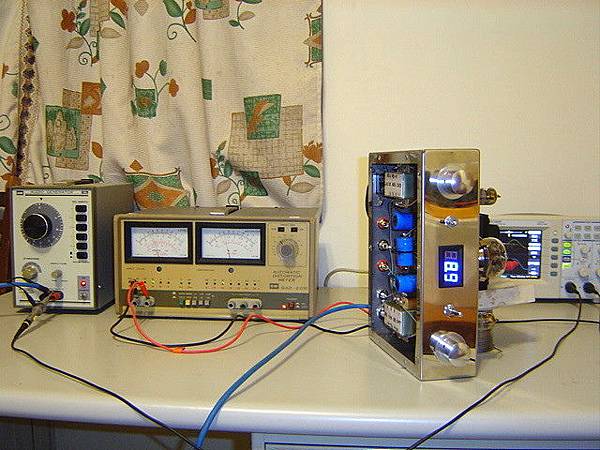

1K 頻率---正弦波與方波---2W輸出

2W---5%失真(無回授)

2W我覺得是到功率的切割點了.弦波一側開始變型

請往下看---如果在2W以下的失真極小,接近當初的設計值

1.8W---失真馬上降到4%,才差0.2W

再來~1.12W,只有2.58%失真
