我先把音箱結構區分為幾塊，以不同的顏色表示(下圖)

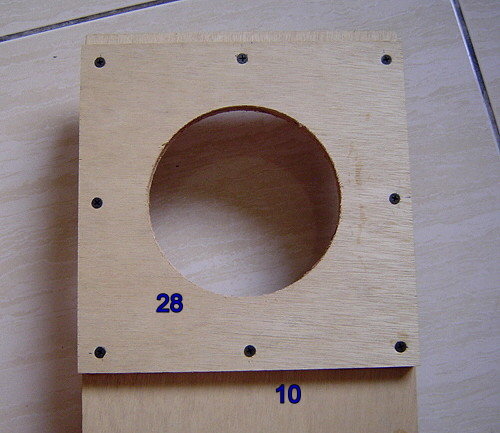

28號與10號先用膠水接合,並鎖上螺絲

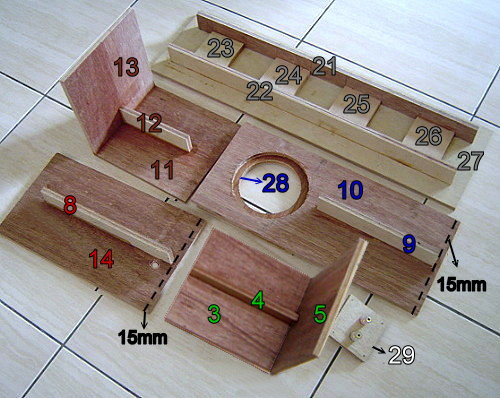

然後完成以下幾塊組合(請對照音箱結構圖的顏色區分)

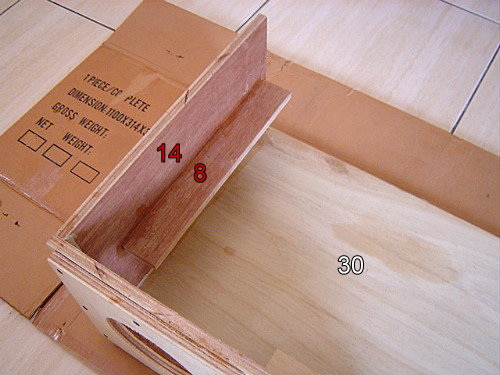

28+10+9及8+14這兩組，記得要留15mm的距離(見圖)

注意各板的垂直角度(可用80~100番號的粗砂紙修正)

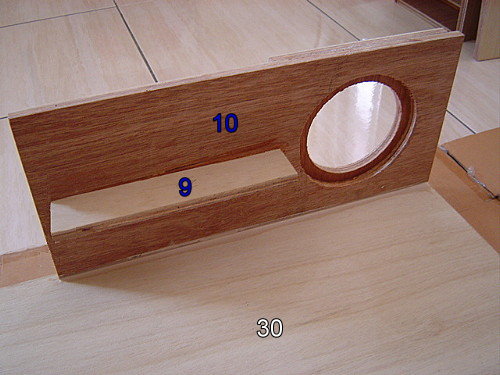

10+9+28號板與30號側板先結合(建議膠水使用太棒膠，黏度較大好施工)

不管黏接哪裡，記得都要檢查平整與垂直

接著...

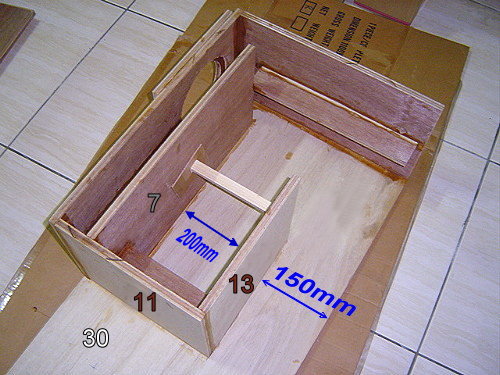

再來先黏11+12+13號板，7號板是先插著還沒黏，等11+12+13號板黏上30號側板後乾後，才

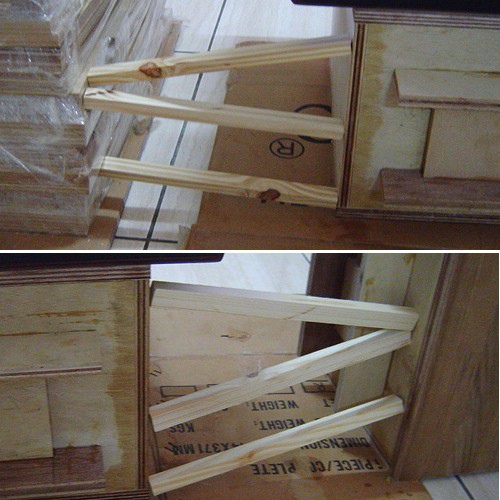

黏7號板，照片中的木條是用來迫緊7號板的，我們自己diy沒有些專業用的夾具,但動動頭腦~一

樣能做的很好~這正是diy的樂趣所在。對了，注意要留的間隔距離200mm及150mm的準確！

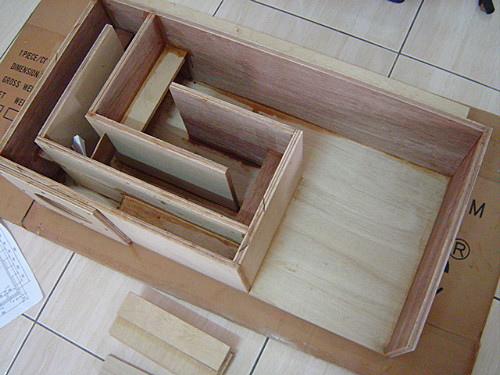

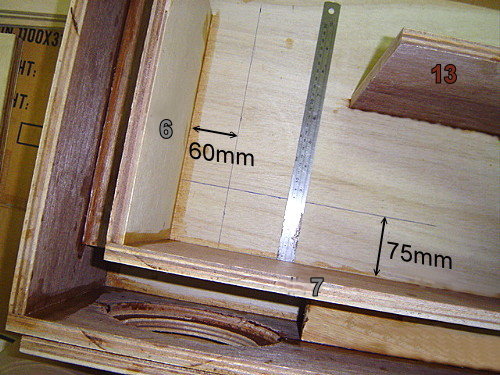

畫上要黏的3+4+5號板的標線

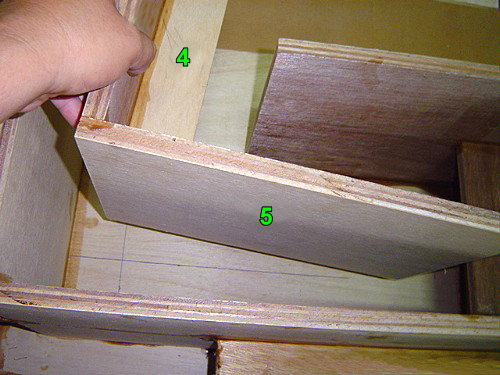

試放一下與各板高度是否平整,若有一點差距用80~100番號的粗砂紙打磨一下(4+5此塊先不要黏)

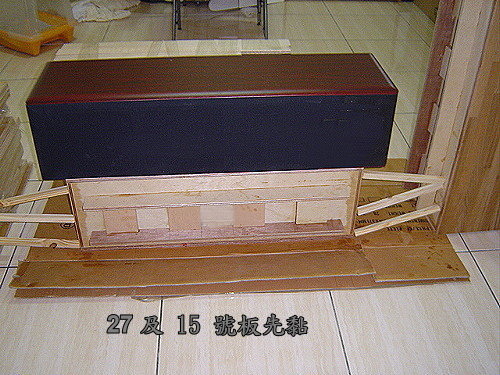

然後來黏27號背板與15號底板，31號上側板是先拿來調整檢視與整個音箱是否能平整切齊

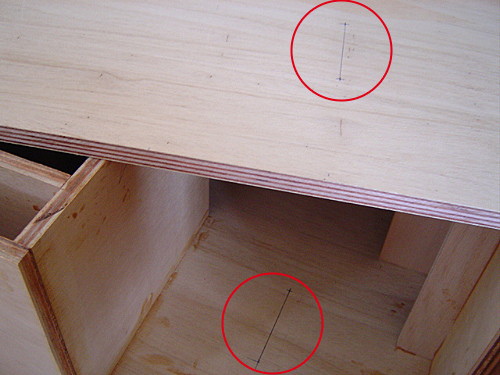

順便也將1+2號的支撐板，量妥距離位置並做上記號於30及31號側板上(下圖紅色圈圈內)

31號(側板)先不要黏喔

如果稍有差異，請將他留在底部與背部，前面板與上板一定要切齊,這樣完工後才好修正!

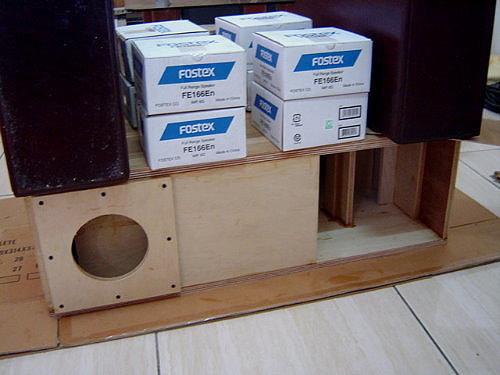

當上面壓上重物後兩側部沒有施力點~一樣可用木條來頂壓迫緊!並把溢膠擦去

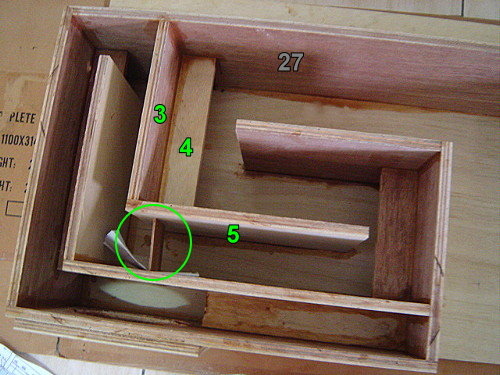

待膠水乾後打開31號側板，現在才黏3+4+5號板

PS:照片中那塊小木片也是拿來迫緊用的!

ok~快要完工了!1+2號板也先黏好備用(下圖前面那2小塊板)

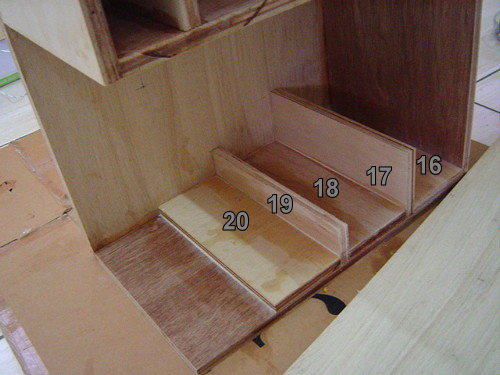

將音箱立起來貼上以下照片5塊板， 20、18、16也找個小重物壓一下!

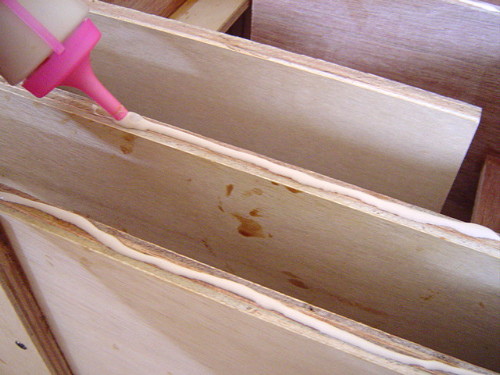

再檢視一次~整個音箱要與31號側板接合的各板是否平整，然後上膠

壓重物，撿查是否切齊各面，並將1+2號板也跟著黏上2側板間

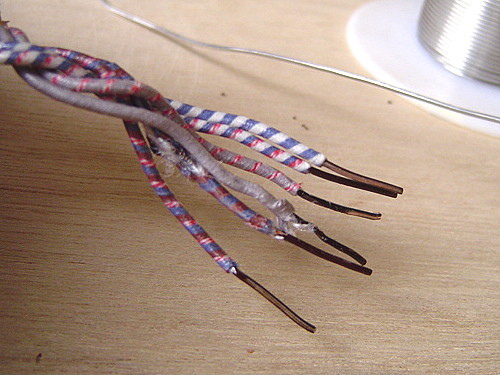

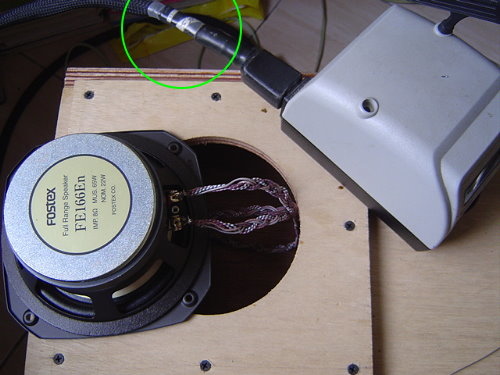

等待膠水乾時，可以先將要配置的喇叭線處理好,我一邊是用20AWG 西電(WE) 6條編織的

並用附NBS電源線的恆溫烙鐵焊接無鉛銀錫

NBS的電源線已由得道高僧加持~焊出的錫結構會帶有感恩之心~哈哈!跟您開玩笑的啦

是因為找不到一般的電源線...音響的神話(化)太多~我之前真的看過有人這樣銷售喇叭!神奇~

(這是先前已做好的另一支音箱)

這支音箱要用10 AWG的鍍銀線(好漂亮的鍍銀線)

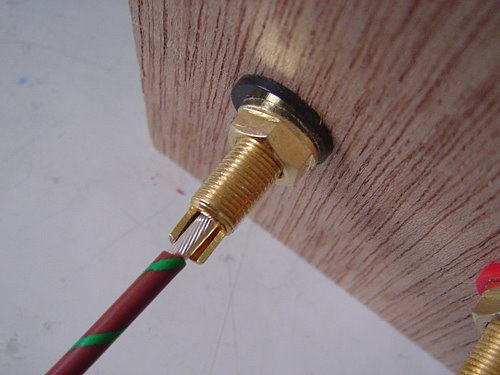

網友問我:喇叭端子在哪? 在這喔...看到了嗎!

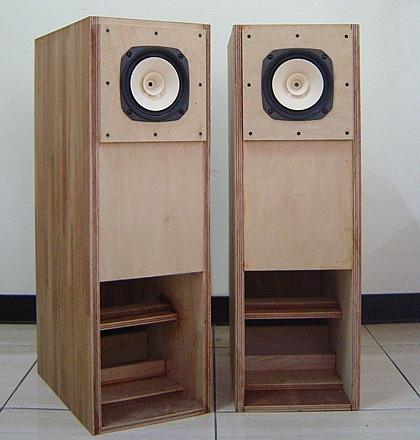

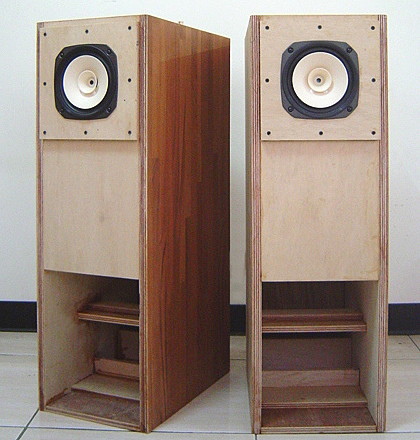

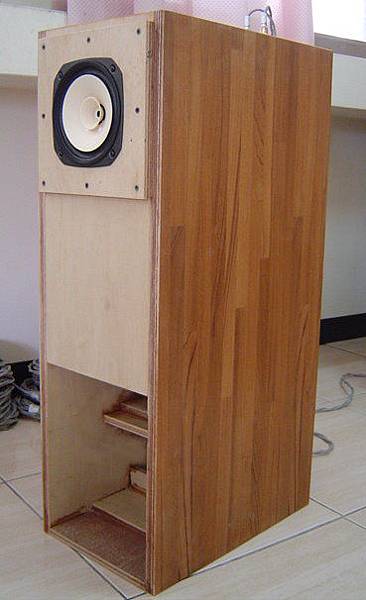

完工!

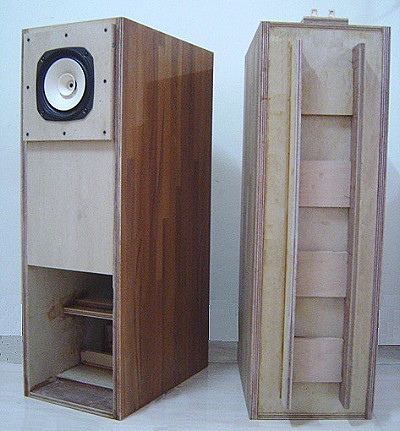

此面原木皮上漆，非常容易~還不錯啦!
