在瞭解製作的原理與工序後~按照一樣的原理下可以製作各種級進式VR型狀(如下圖)
此篇先以基本的安裝方式來說明Ladder級進式VR的製作---完成品是如最後一圖

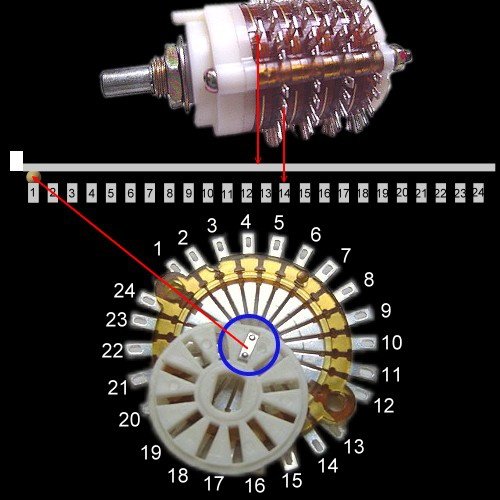

波段開關其實構造很簡單，但是很難以文字說清楚~我畫了個圖方便各位理解!

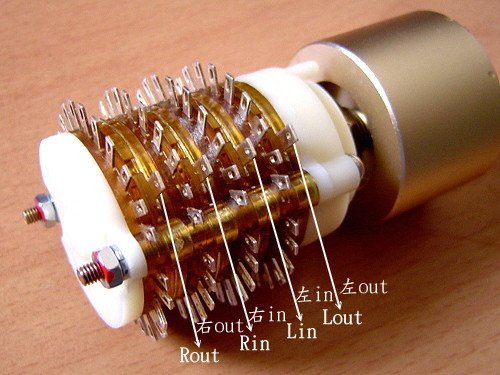

下圖為 24段 波段開關 實品

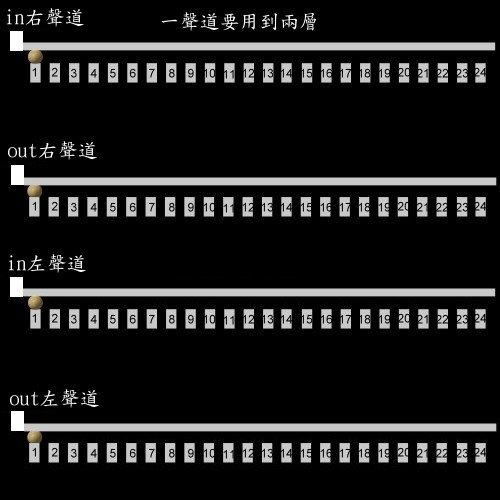

將其展開就如下圖了
在製作之前~先說明一下波段開關的構造~
這波段開關有段這樣的介紹:
"24檔超低內阻、波段開關，專用於高檔音響設備，整體採用全密封結構，先接通後斷路無噪音爆設計"

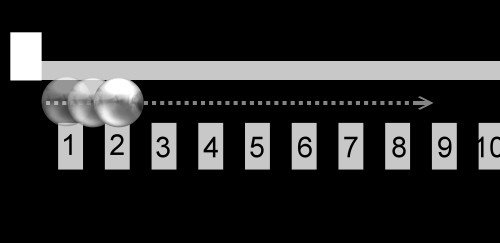

下圖解釋何謂"先接通後斷路"~看圖...接觸點的彈片(圖中以圓球表示)，在轉動時接點從未空接(斷路)過!
所以不會有音爆聲。一般會有小音爆聲的產生，多為焊接時停留在焊片上太久，以致於過熱的焊片溶
化了包覆焊片的波段塑膠部位；產生了傾斜鬆動，這樣再轉動時會因接觸點的不佳,彈片產生彈跳動
作於是有波波異音 。另外~在有些線路較敏感的前級有時也會有輕微的"播播"聲；但一般在我交易的
客戶經驗中，也都還在耳朵可以容許的範圍內；這種情況的原因是轉到兩個檔位中間時(如上圖1及2
的檔位)；在第一檔轉動到第二檔的瞬間是並聯的,所以電阻的組抗在那瞬間內會有一組抗的變化！
但一般在100K以內的級進式VR組值，好像都沒有音爆聲的狀況發生。其實250K組值也少有碰到過...
另有一種有音爆聲，是因為電阻的配置方法錯誤；導致地線的配置錯誤，
這種就真有問題了，會有強烈的音爆聲---所以這個接法我也就不提了,以免新手更混淆!

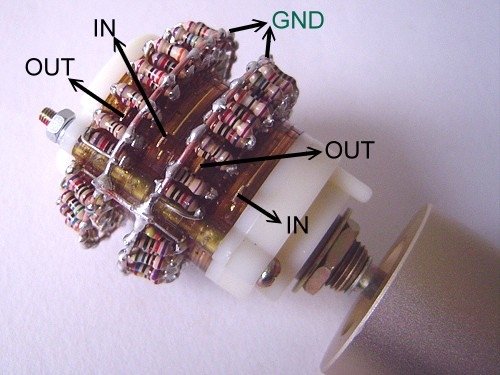

看下圖實品拆解後，比對一下更能了解波段開關的構造!
=============================================================
再來說一下級進式VR的種類：
以電阻的分壓方式，可分為串列型Serial Type、梯子型Ladder Type和分流型Shunt Type。
其中Shunt 輸入阻抗會大幅的變動，所以現在很少人製作，此項先跳過不談~
那麼先來談談 串列型Serial 跟梯子型Ladder 的工作原理

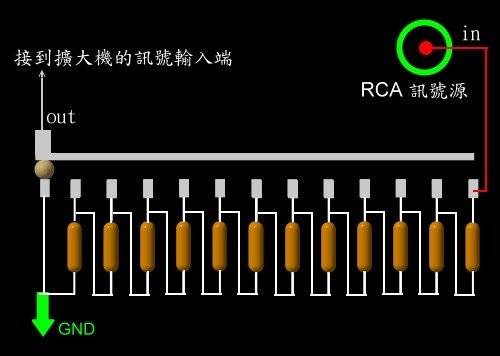

下圖是串列型 Serial (本篇不說明此製作)
他是將電阻一顆顆串接起來，然後以波段開關旋轉的接觸點位置來分壓訊號
所以訊源會經過多顆電阻後到達擴大機訊源輸入端

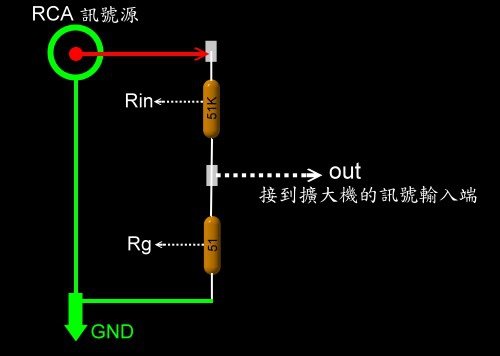

下圖是梯子型 Ladder
我以 50K組值 的來舉例...電阻是分Rin跟Rg兩部份的
可以看的出~不管旋轉到任何位置，其輸入擴大機端的訊號~只經過 "Rin" 一顆電阻而已!
所以如果以分壓原理上來說，Ladder式 應該是最好的方式!

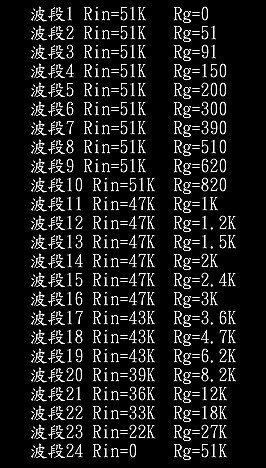

這是50K 組值 一聲道的24段的電阻值配置規格

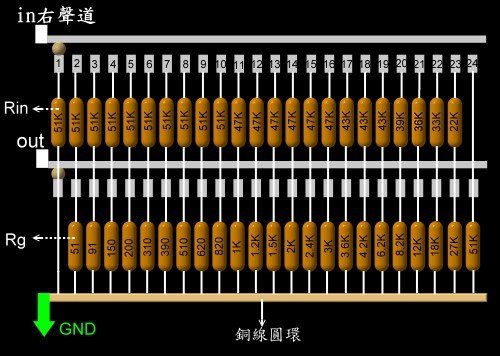

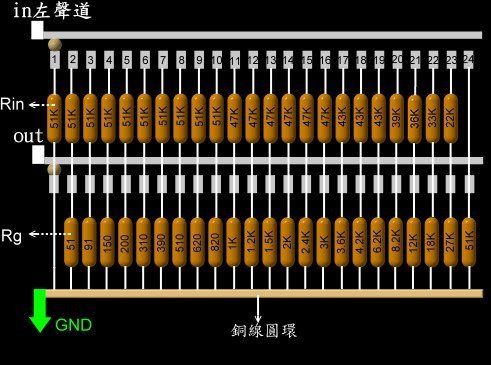

如以圖示則為下2圖的配置了(因為有兩聲道)
我想寫到這其實應該許多網友都已經看懂了...
以DALE RN60D的製作
電阻的特性簡介
選用 上海718電阻 的原因--- 價 廉 質 優
不知名廠牌的電阻，我就不討論了!基本上這些小廠可以幫您在電阻盒印上你需要的 10PPM
電阻的精度各廠是不敢亂標的，因為電表量的出來。但溫飄就難分了...網友請以簡單的邏輯分析判斷
=========================================================================================
A: 電阻為---精度 0.1% 、低溫漂 25PPM、低噪音的金屬膜電阻
此規格一般名牌電阻的價錢約在20~30元/PCS---例如:
PHILIPS MPR24 系列、 精度0.1%、溫飄25PPM 約為 NT$20元/PCS
DALE RN60E 系列、精度0.1% 、溫飄25PPM 約為 NT$20元/PCS
上海718系列、精度0.1%、溫飄25PPM 只要NT$6.5元/PCS左右
=========================================================================================
B:電阻為---精度1%、溫飄50PPM 的金屬皮膜電阻價錢約在5~10元---例如:
PHILIPS MRS25 系列、精度1%、溫飄50PPM 約為NT$5元/PCS
DALE RN60C 系列、精度1%、溫飄50PPM 約為NT$10元/PCS
上海 718 系列、精度1%、溫飄50PPM 只要NT$1.5元/PCS左右
( 附註DALE RN60D是100PPM，約為NT$5元/PCS，所以耳尖的發燒友會認為PHILIPS好聽的原因正在此 )
=========================================================================================

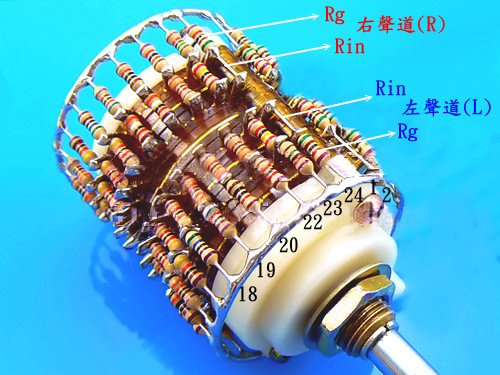

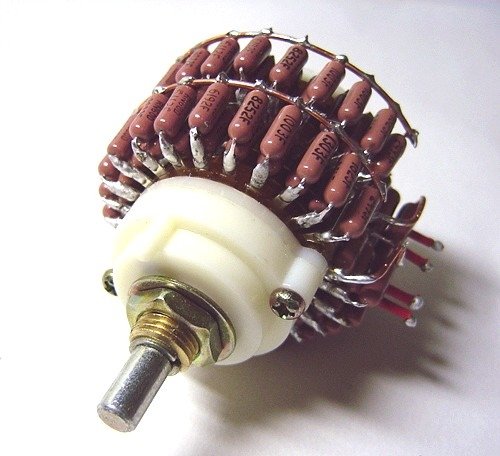

下圖為用 718電阻製作的Ladder 梯子型級進式 VR
