許多網友想知道如何拆解波段開關重組,以便製作較美觀級進式VR...此篇的說明希望對各位有所助益!

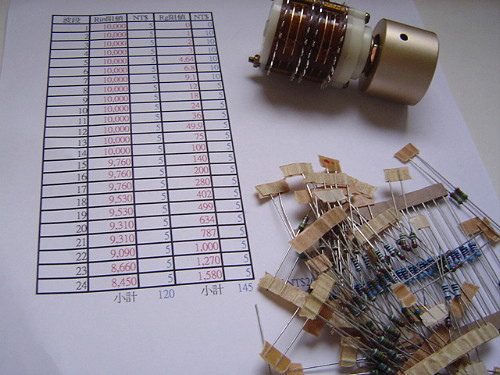

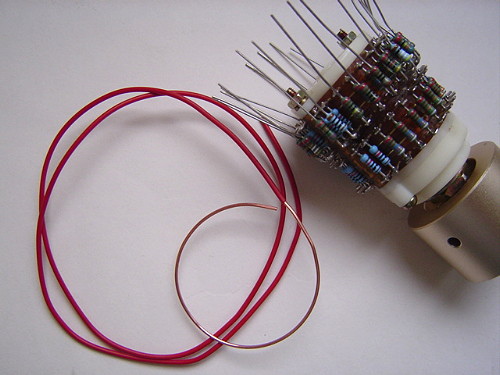

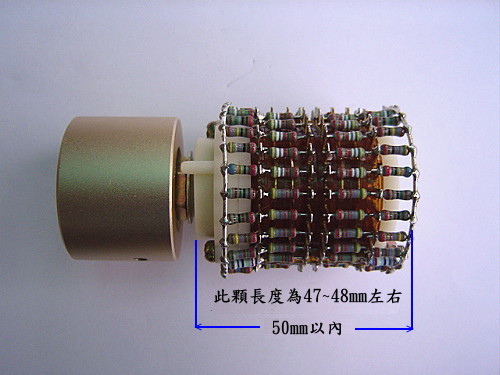

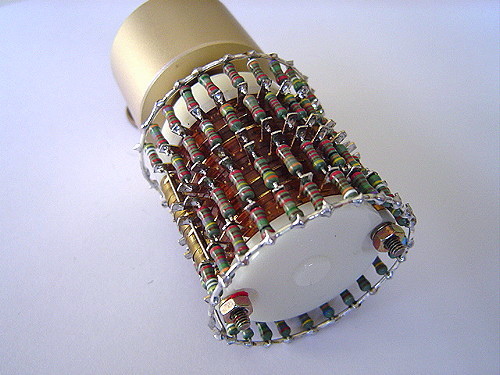

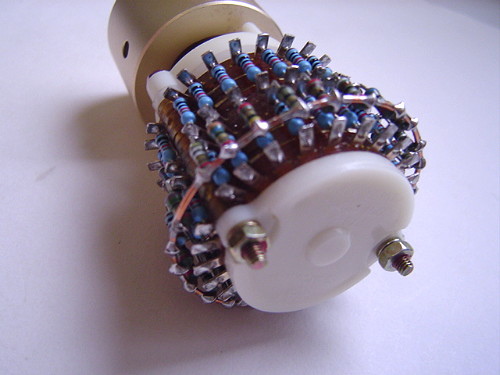

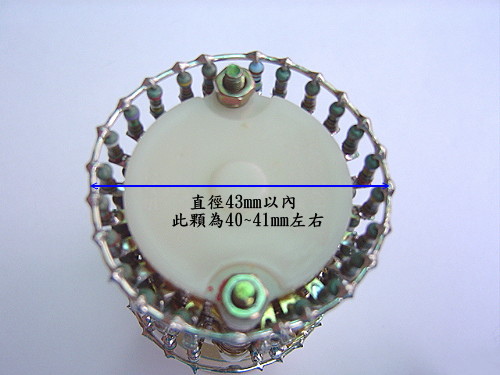

下圖為網友訂製的50K級進式VR,焊錫及地端純銀導線(線質很柔軟)是網友自己提供的,電阻為PHILIPS

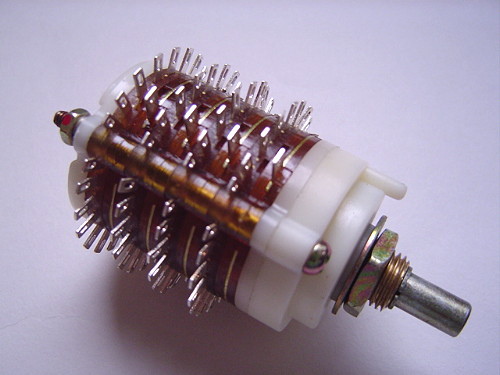

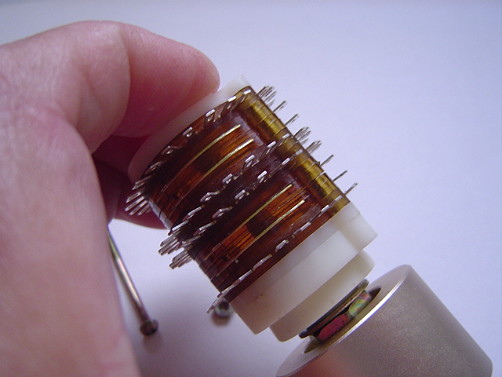

下圖是波段開關原本的樣式

這類波段開關幾乎都是上海廠製的

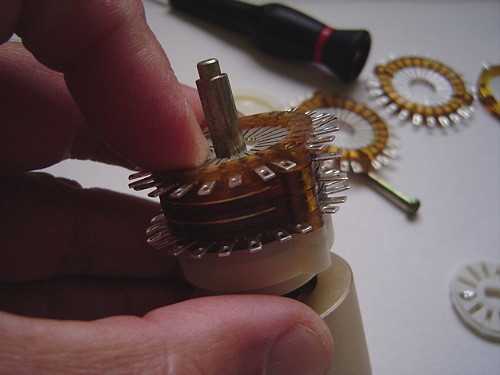

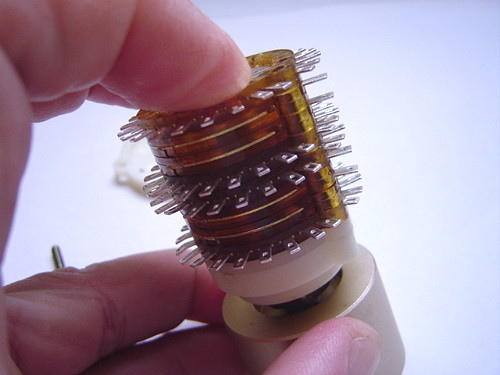

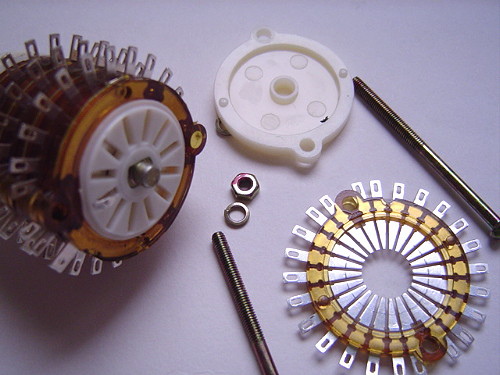

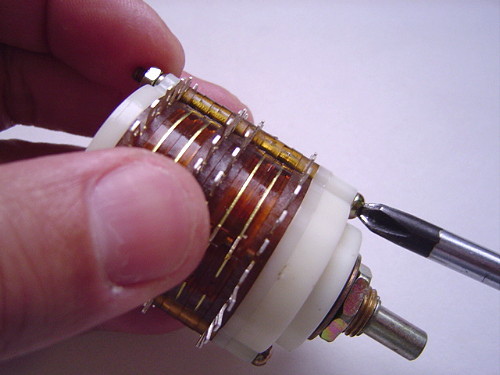

先將兩邊的長螺絲鬆脫下來分解開關

打開時注意"彈片"不要掉了~弄丟了就不用玩了.....並且留意彈片的兩面是不同的設計.

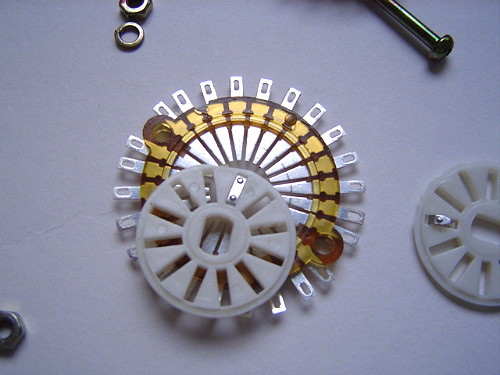

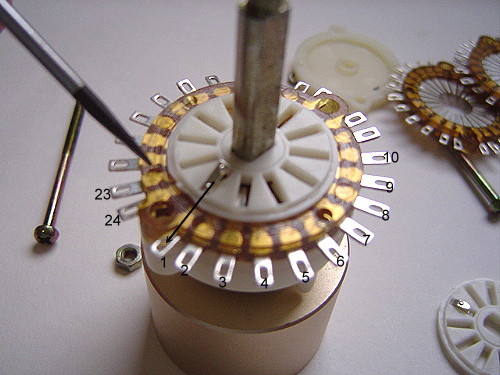

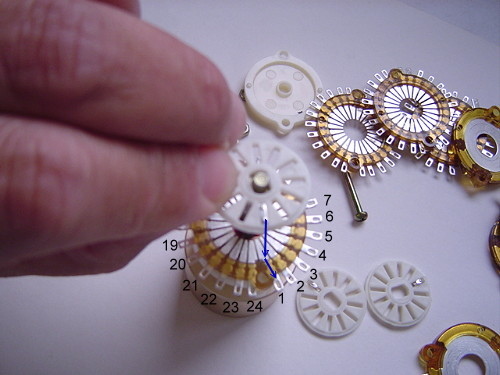

再來,先將開關轉到底,看下圖的照片可知先裝一個24段導片環,然後再裝白色的彈

片環套入,注意彈片要對齊第一波段的位置,並且留意彈片的兩面上下位置的對應.

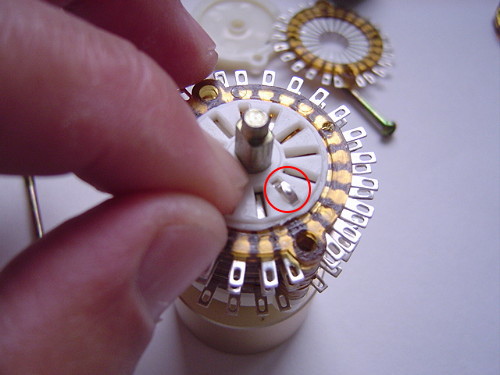

再來一張近照較清楚

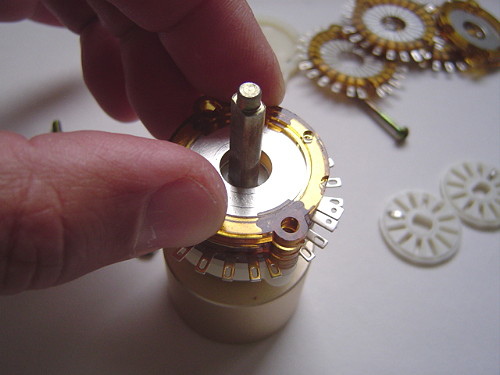

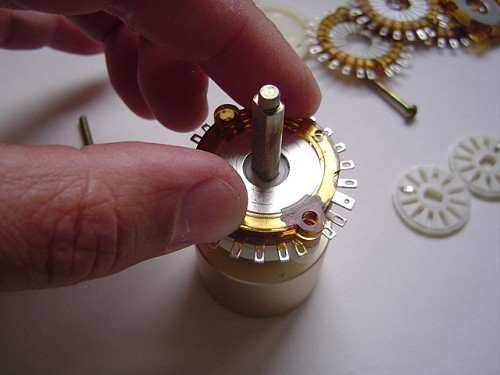

好~套上無段的導環

再直接套一片相同的

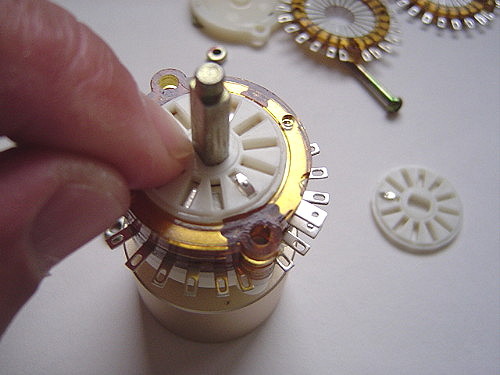

套入白色白色彈片環

再套入24段導片環

在套入相同的24段導片環

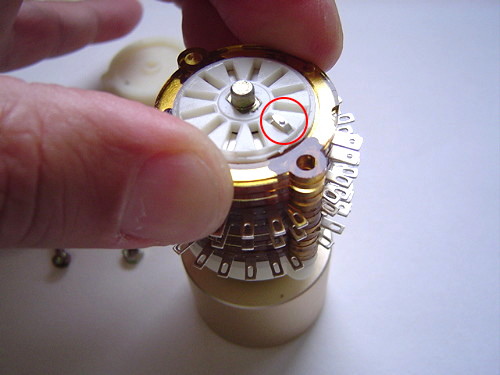

一樣的...再套入白色彈片環.

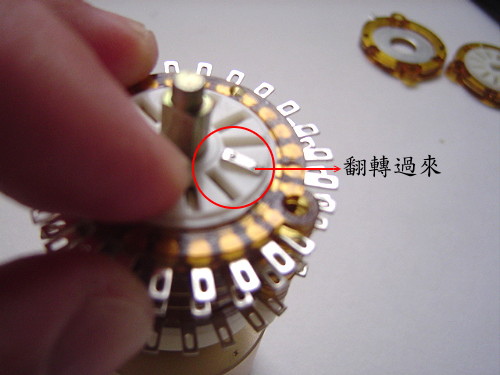

PS:注意!如果套入的白色彈片環無法對到第一檔位,表示裝反了.

將白色環翻轉過來即可.

當然,這時彈片也要翻轉過來,對應其下上導片環的位置

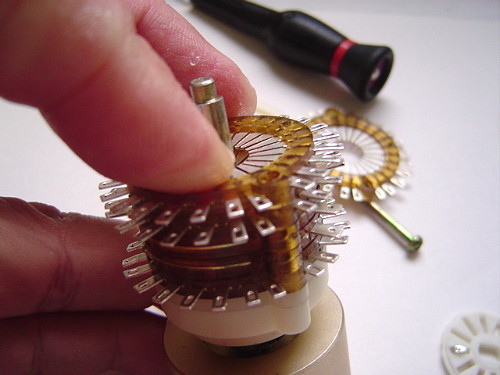

相同的方法,再將最後一道也套入吧!

好了,調整完畢!

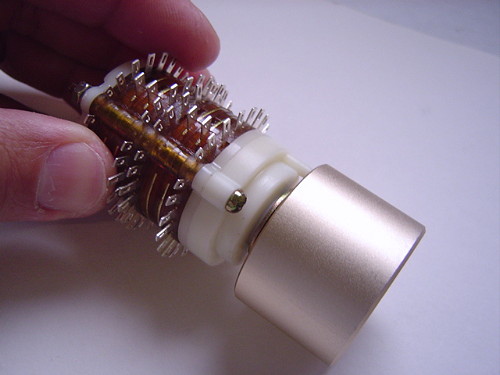

鎖回固定螺絲

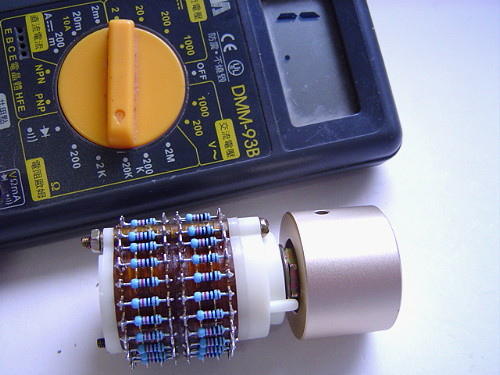

其實,有了概念後,實做時是很簡單的,做好時別忘了用電表測量一下是否正確!

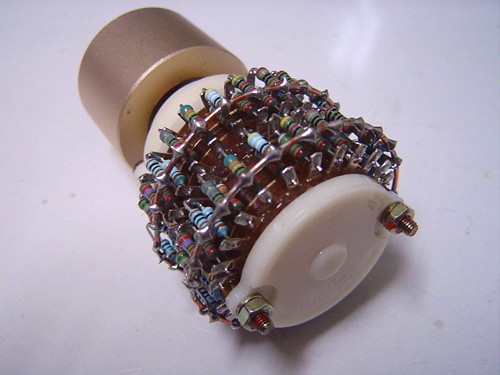

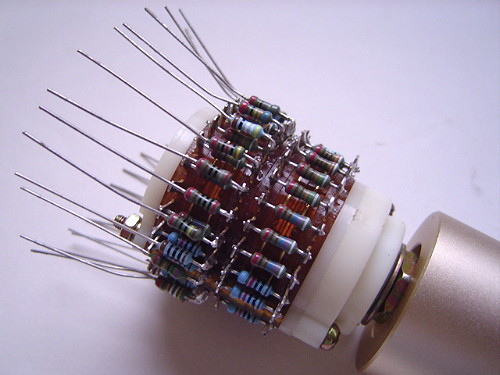

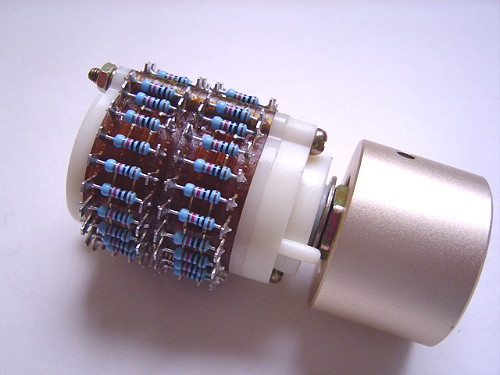

這也是用PHLIPS電阻做的10K縮小版級進式VR ,我的地線都是用OCC銅線.
