   台灣專屬的繁體中文版已測試通過

文章前先說明一下

~ 需要提醒各位網友的認知~

 轉盤固件程序已加密，FLASH複製後無法使用(用非台灣區的固件下載後將造成機器當機)

另外，台灣專屬版的音質音色單獨請設計師調製的，前後花費進一年的時間反覆修改測試穩定性

在對岸千位網友的反饋意見輔助下...一年來不斷的修正程序除錯及與處理DAC之間相容性等問題~

其定位、音場景深均有一般專業的CD-PLAY水準，所以我才剛始介紹給台灣的網友(免做白老鼠~XD)

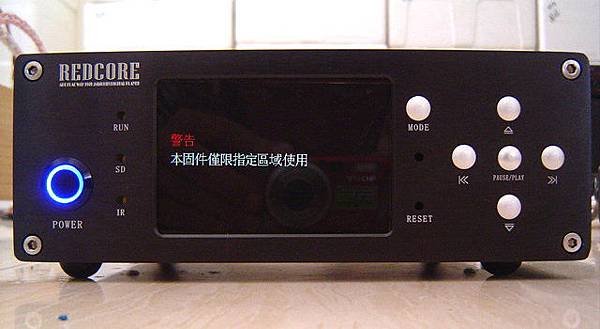

而且這次在固件上我請設計師加入了標示...

所以~如果不是我Diy的台灣專屬機器主版是無法以後升級我的更新程序的!

另外~網友提及:把音樂檔存放在隨身碟內播放是會漏掉音源訊號的！要將音樂檔放在硬碟裡播放才會有高音質!

各位~這是指用電腦撥放音源時;因為電腦有太多的工作要做!所以導致訊號延遲等問題..

還有共用的電腦電源也是一個很大的問題!電腦音效卡也是受限於此...

所以我們想: 要花大錢買片優質的音效卡+電源供應器~那花費的$$比我們從新設計一台數位盤還多!

這台專業的數位盤，不會在聽音樂時聽到"叮咚"露露通響了; "都嚕"FB響了..XD

更以單獨專用的穩壓電源、及更直接存取數位流的專業處理作業方式

一切都是為了"音質的提升"與"更實惠的價格"

==============================================================

如有購買穩壓版及機箱的網友可以依照下面方式組合

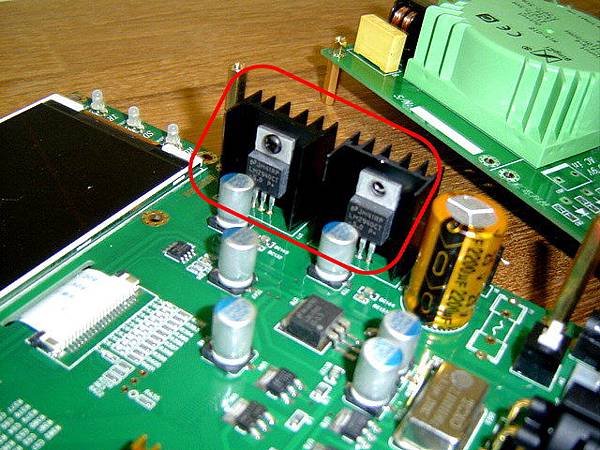

先拆除主版上2顆LM2904穩壓IC

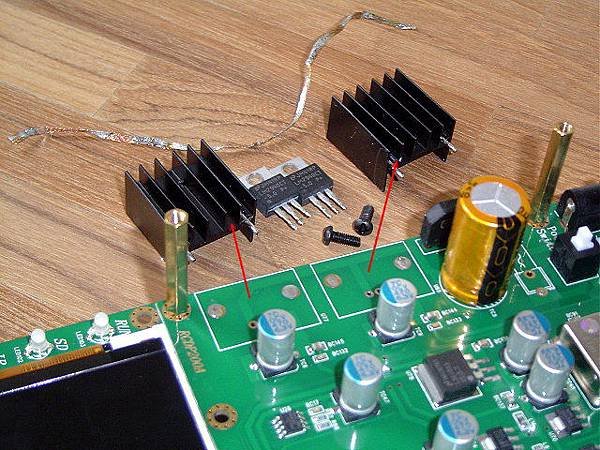

拆除後散熱片先留下給穩壓版的LT1085 5V穩壓IC備用

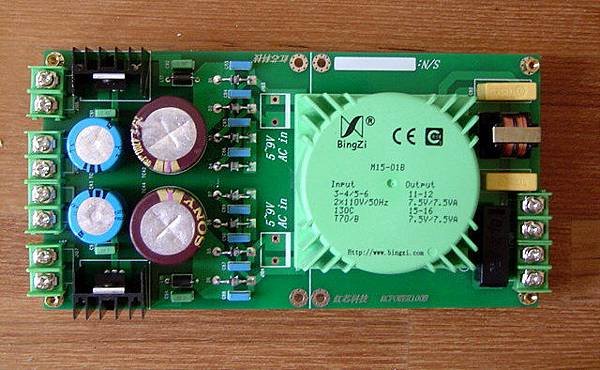

下圖是焊接好的穩壓版，製作簡單不再多做說明

穩壓版內的保險絲可由主版先拆過來使用

所以會多出2顆 LM2940 IC

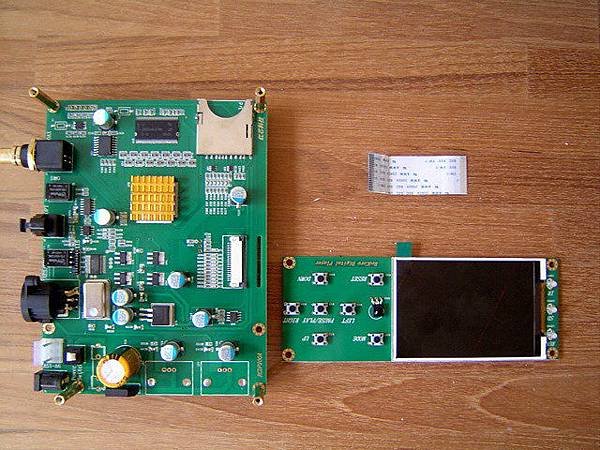

好的!再來將主版的顯示屏版小心的扳開

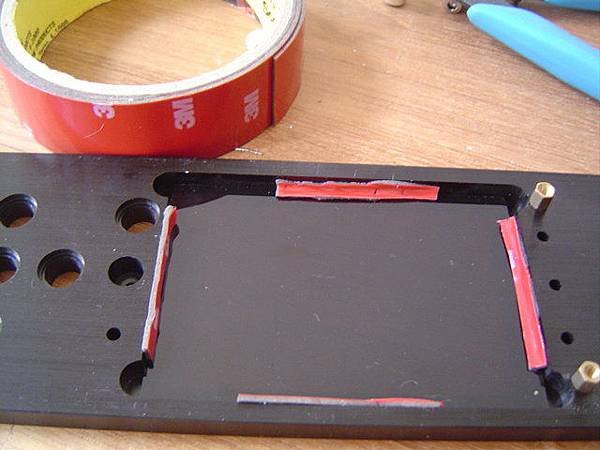

這是機箱的前面板，我們將附的透明壓克立黏上視窗。我是用3M雙面膠固定，也有網友是用熱溶膠固定

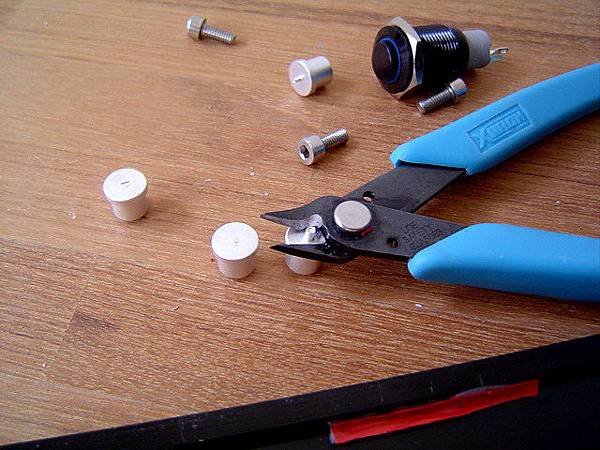

再將銀色按鈕多餘的地方剪除(下圖)

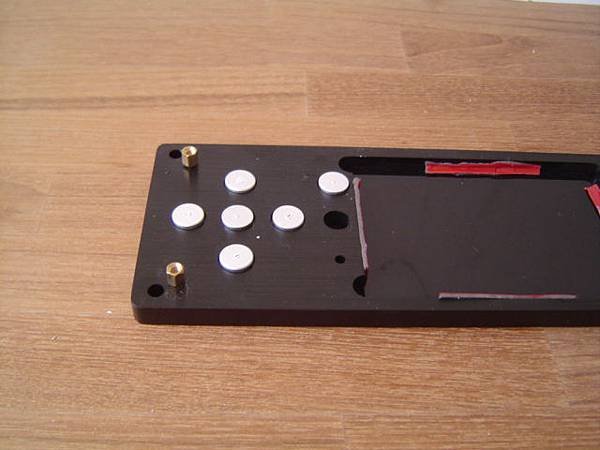

按鈕先擺好所在的位置

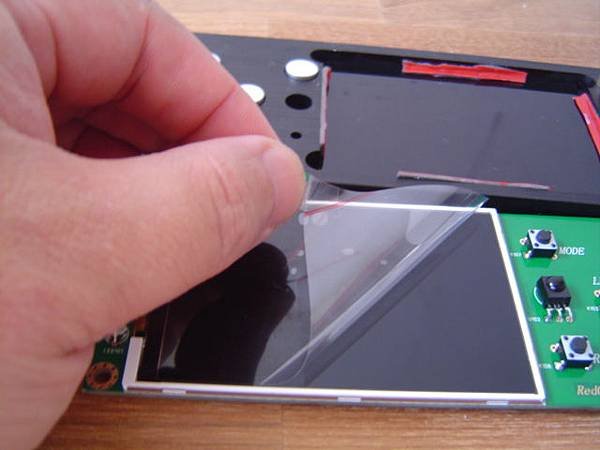

將之前分離聞的顯示屏上的保護膜撕去

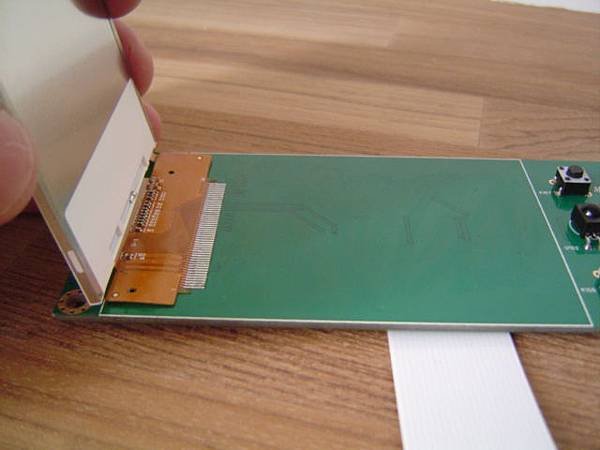

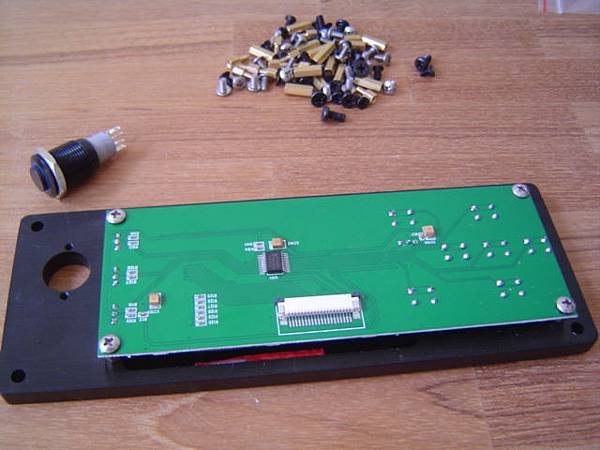

再將顯示屏輕輕從PCB版用小一字起扳起

對準前面板相對應的各大小孔，檢查顯示屏是否放置在中央位置，

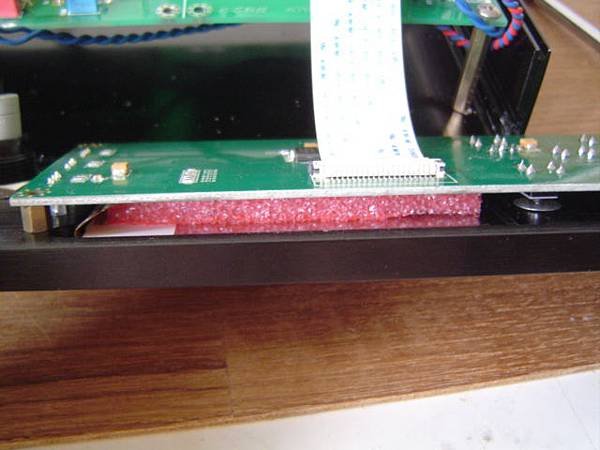

然後在其後塞入一小塊泡綿，使顯示屏能緊貼於壓克立板上

鎖上鏍絲

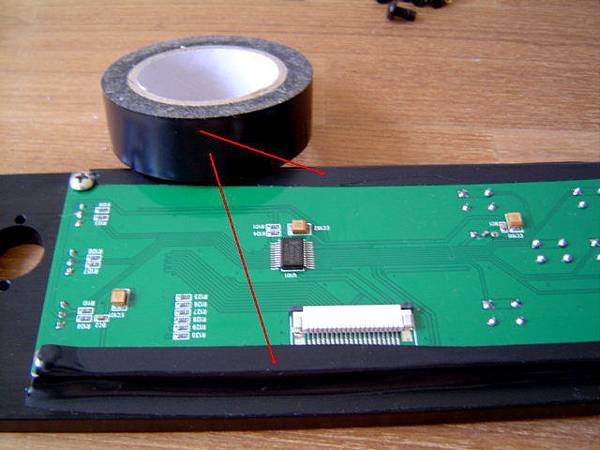

再用黒色膠帶封住周遺(不封也没關係)

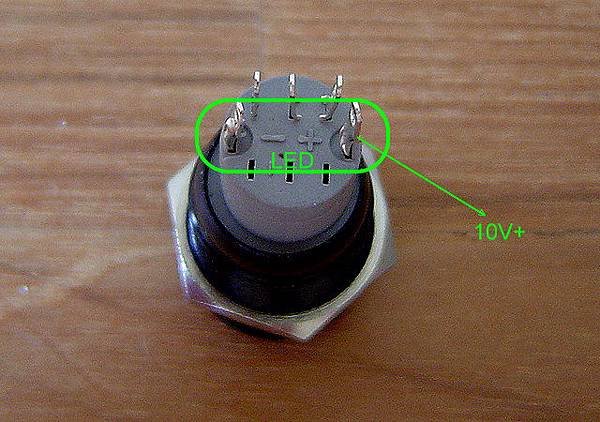

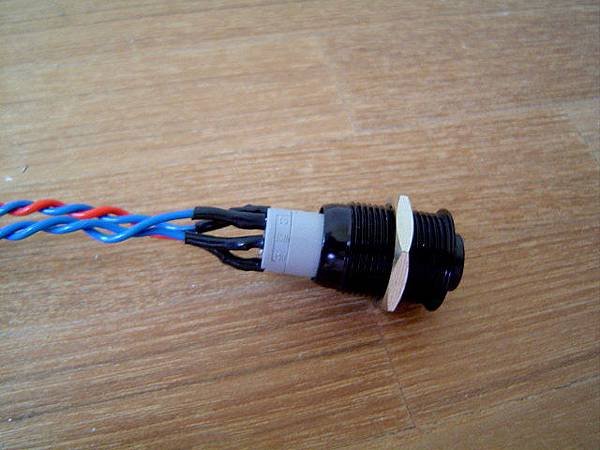

這電源開關是有內含LED的~座上標示的+ - 的接腳就是內部LED的極性

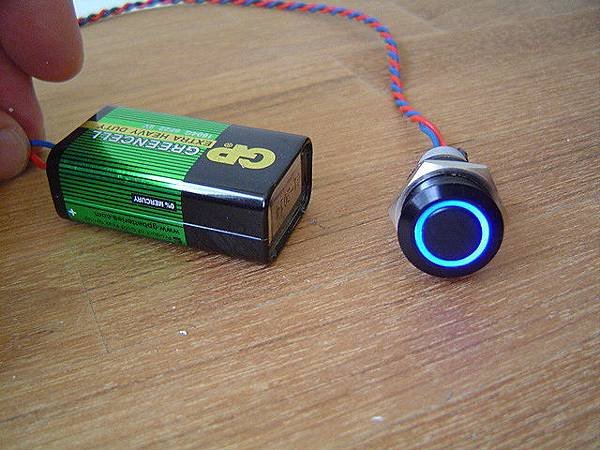

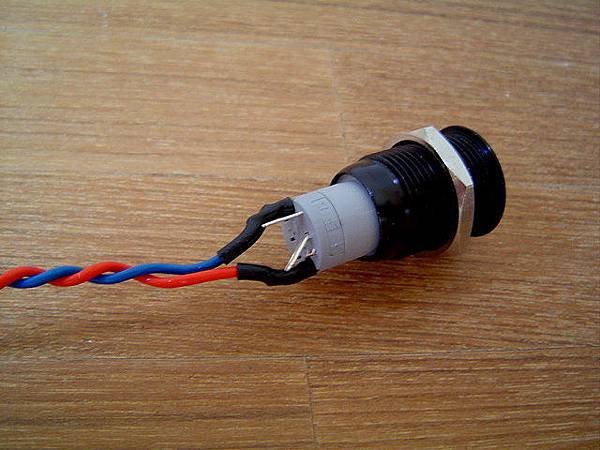

這裡要注意正負極不能接錯，所以我用了紅藍雙色線。並用9V電池測試了一下是杏正確

剩下的3個接腳我剪掉了一腳，因為我設定按下開關時接通這2腳即可

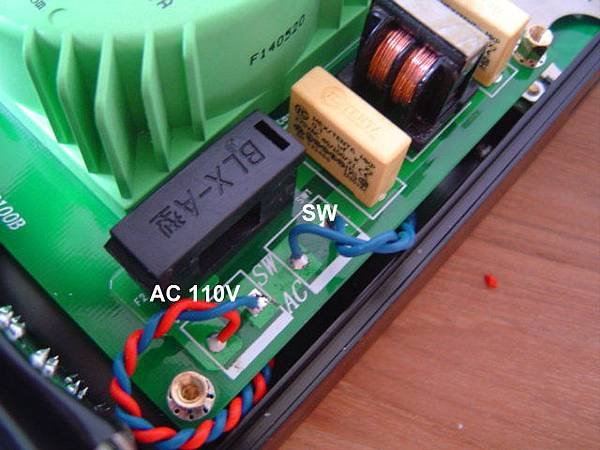

開關這裡的接通我是安排在市電110V的水線上(N端)

因為只是把水線接通(無分正負)所以我都使用藍線，以免等一下配線時跟LED的線發生混淆，導致LED燒毀!

前面板的安裝工作先到此...

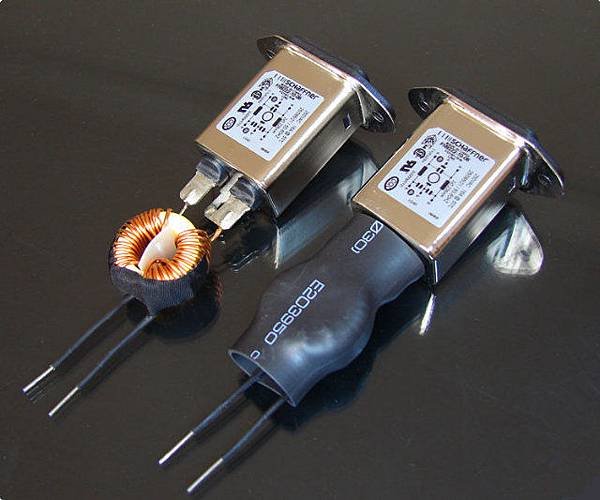

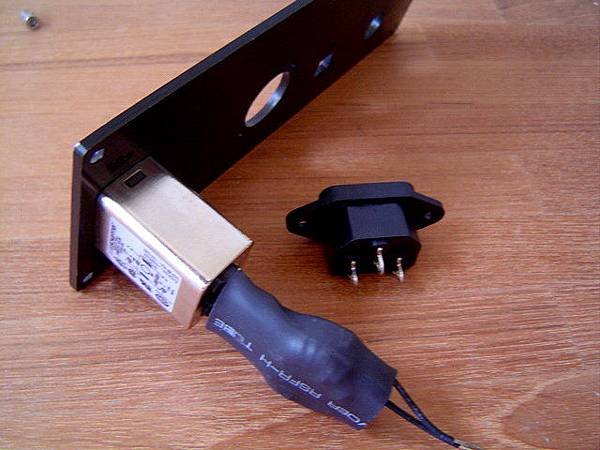

下圖是我另購的AC濾波電源母座(不在機箱附仵內)，可以不用加...因為穩壓板上也有此功能了!

即然買了所以我自己在裝機時還是都有加上

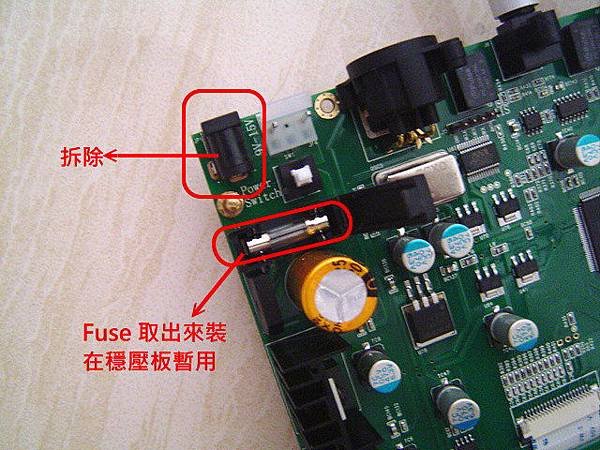

要加機箱時要先將此電源頭拆除，Fuse也先取出備用

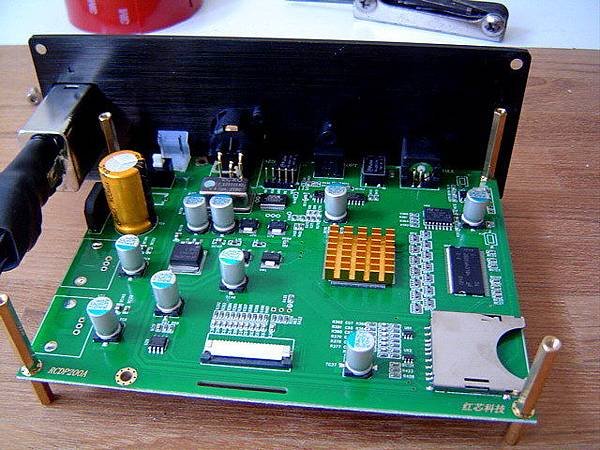

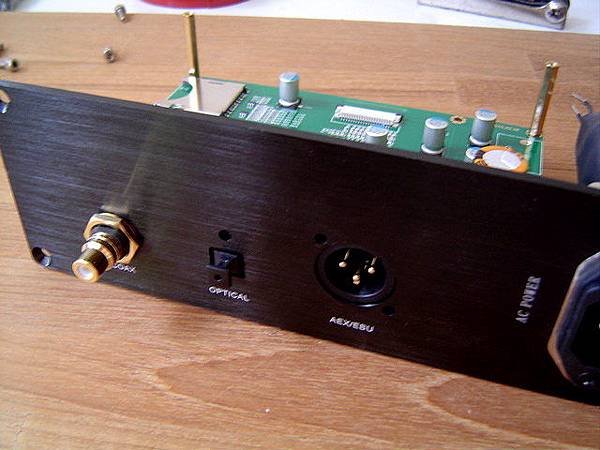

將主板鎖上後板

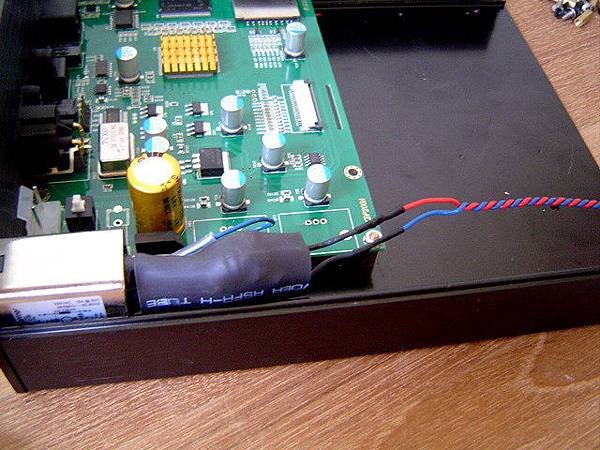

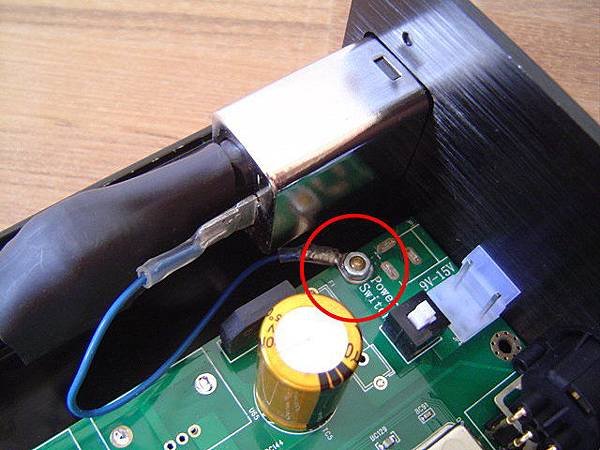

AC 母座的地線依下圖固定於主板上，另外...要將9~12V的電源母座拆除才能平貼於後板上

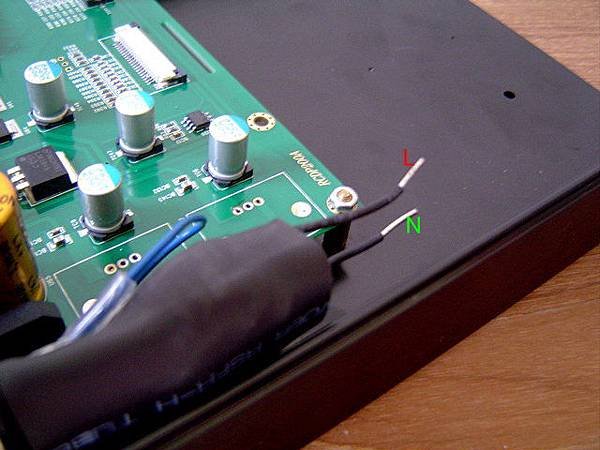

電源母座上L端(火線)，我們讓它經過FUSE

配線用雙色，才能分清楚 L 及 N 端

檼壓版固定於機箱底板的孔位是要自己動手鑽的

將穩壓版的孔位確認後，做上標記...在確認要鑽孔前，請先將主版先疑除~

以免鑽孔時噴出的鐵屑殘留於主板上導致零件燒毀!

這台我安裝我沒有用夾線端子座，都是用焊接的...

剩下的看照片就明暸了

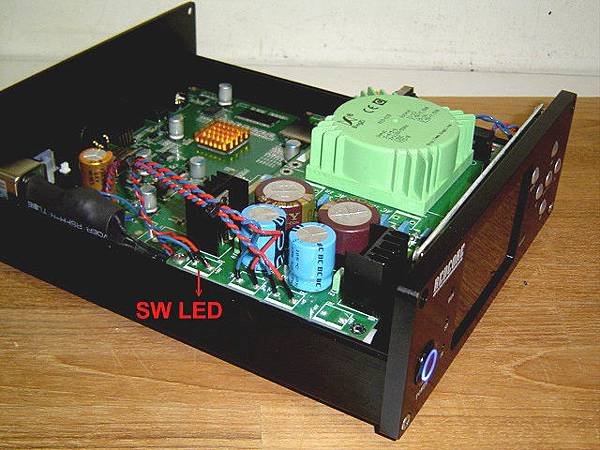

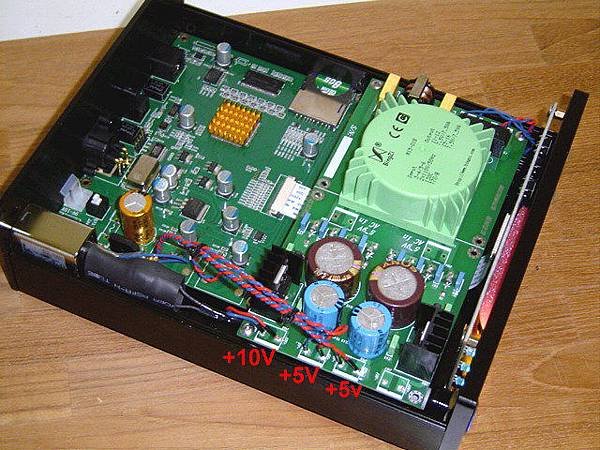

+10V的配線是給開關的藍色LED用的

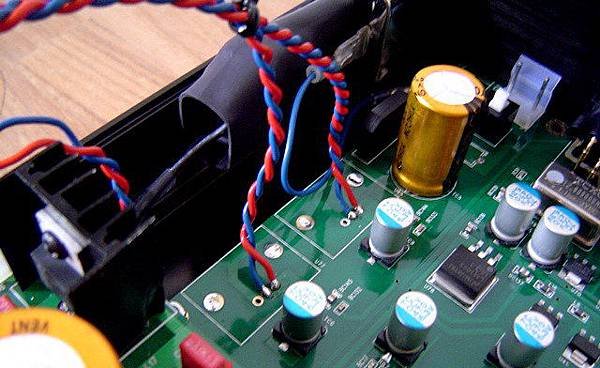

穩壓版經LT1085穩壓後的2組5V電源輸入主版的正頁焊點處(下圖)

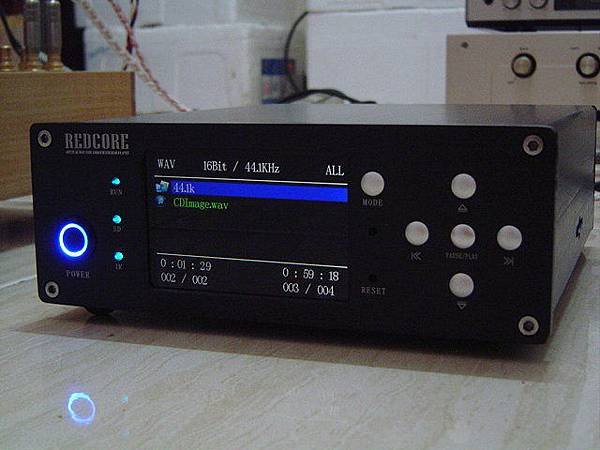

~ ok ~
